Warum überhitzt der On-Board-Charger beim 22-kW-Laden am Renault Zoe ZE40 (Baujahr 2016–2019)?

Also, wenn Sie einen Renault Zoe ZE40 aus den Jahren 2016 bis 2019 fahren und beim Laden an öffentlichen 22-kW-Wechselstrom-Ladestationen plötzlich nicht mehr weiterkommen, sind Sie definitiv nicht allein. Dieses Muster habe ich in meiner Werkstatt unzählige Male gesehen. Normalerweise stecken Sie das Ladekabel ein, alles sieht gut aus, das Laden beginnt – und dann – BÄM – innerhalb von 10 oder 15 Minuten verlangsamt es sich stark oder bricht ganz ab.

Möglicherweise erscheint ein rotes Schild mit Schildkröte auf dem Display, eine „Ladefehler“-Warnung oder sogar eine Meldung über reduzierte Ladeleistung. Dann ziehen Sie das Kabel heraus, probieren es später an Ihrem 7-kW-Heimlader aus – und es funktioniert einwandfrei. Manchmal sogar mit voller Leistung. Genau das, meine Freunde, ist das klassische Anzeichen einer Renault-Zoe-OBC-Überhitzung beim 22-kW-Laden.

Das ist kein zufälliger Softwarefehler. Der On-Board Charger (OBC) ist ein entscheidendes Bauteil, das sich hinter der vorderen Stoßstange auf der Fahrerseite befindet. Seine Aufgabe ist es, die Wechselstromleistung der Ladestation in Gleichstrom für die Hochspannungsbatterie umzuwandeln. Bei 22 kW arbeitet der OBC extrem hart, oft direkt an seinen thermischen Grenzen. Wenn sich im Inneren Verschleiß zeigt oder das Kühlsystem nicht mehr richtig funktioniert, steigt die OBC-Temperatur stark an. Das Fahrzeug erkennt dies und schaltet ab, um sich selbst zu schützen. Typischerweise findet man dann einen Diagnosefehlercode (DTC) im Bereich P0DXX, wobei P1CFA00 (OBC-Temperatur zu hoch) am häufigsten vorkommt.

Ein weiteres deutliches Anzeichen, das oft übersehen wird, ist ein hochfrequentes Summen oder Brummen, das von vorne im Fahrzeug während des Ladevorgangs kommt. Es wird lauter, je höher die Ladeleistung ist, und bricht abrupt ab, sobald der Fehler auftritt. Dieses Geräusch könnte zwar auch vom DC-DC-Wandler oder einem Hochspannungs-Kontaktor stammen, aber in Kombination mit dem spezifischen 22-kW-Ladefehler ist der OBC fast immer der Hauptverdächtige. Die meisten Fahrer vermuten eine defekte Ladestation oder ein schlechtes Kabel, aber aus meiner Erfahrung heraus kann ich sagen: Das Problem liegt fast immer im Fahrzeug selbst.

Wenn ein OBC-Überhitzungsfehler auftritt, müssen Sie zuerst klären, ob das Problem innerhalb des versiegelten OBC-Geräts liegt oder im externen Kühlsystem. Das ist entscheidend. Eine Fehldiagnose kann Tausende von Euro kosten – stellen Sie sich vor, Sie ersetzen ein 3.000-Dollar-Teil, obwohl nur eine 20-Dollar-Kühlflüssigkeitsentlüftung nötig gewesen wäre. So gehe ich vor, um die genaue Quelle zu identifizieren.

Schritt 1: Beginnen Sie mit dem Kühlsystem

Bevor Sie sich mit dem OBC beschäftigen, müssen Sie die einfachen, kostengünstigen Ursachen ausschließen. Oft ist das LTC-System schuld. Ich habe schon viele Zoes gesehen, bei denen ein OBC-Fehler nur auf niedrigen Kühlflüssigkeitsstand oder eine Luftblase zurückging. Folgendes prüfe ich:

• Kühlflüssigkeitsstand & Zustand: Öffnen Sie die Motorhaube und prüfen Sie den LTC-Ausgleichsbehälter. Steht die Flüssigkeit auf dem richtigen Niveau? Sieht sie sauber aus oder ist sie verschlammt oder verfärbt? (Denken Sie daran: Verwenden Sie ausschließlich Renault Typ D-Kühlflüssigkeit. Das Mischen verschiedener Glykoltypen führt zu einer gelartigen Schlacke, die die winzigen Kanäle verstopft.)
• LTC-Kühlmittelpumpe: Diese Pumpe zirkuliert die Flüssigkeit. Fällt sie aus oder arbeitet intermittierend, wird der OBC nicht gekühlt. Ich verwende ein gutes Diagnosegerät (wie CanZE oder Renault CLIP), um die Pumpe ein- und auszuschalten. Sie sollten das Laufgeräusch hören, und wenn Ihr Gerät dies unterstützt, können Sie oft die Drehzahl überwachen.
• Luftblasen: Diese sind in EV-Kühlsystemen berüchtigt. Selbst eine kleine Luftblase kann den Kühlflüssigkeitsfluss stoppen. Wir kommen später zur Entlüftung, aber es ist eine häufige Ursache.
• Druckprüfung: Ich führe eine Druckprüfung des LTC-Systems mit 1,0 bar durch. Damit lassen sich Lecks identifizieren, die zu niedrigem Kühlflüssigkeitsstand führen könnten.

Schritt 2: Überwachen Sie die internen OBC-Temperaturen

Falls das Kühlsystem in Ordnung zu sein scheint oder weiterhin Probleme auftreten, ist es Zeit, tiefer in den OBC selbst einzudringen. Hier wird ein gutes Diagnosegerät zu Ihrem besten Helfer.

• Live-Datenüberwachung: Schließen Sie Ihr Diagnosegerät an und überwachen Sie die internen OBC-Temperatur-PIDs (Parameter-IDs) in Echtzeit. Starten Sie einen 22-kW-Ladevorgang. Wenn die Temperatur schnell ansteigt und regelmäßig 90 °C oder mehr erreicht, deutet dies stark auf ein internes OBC-Problem hin – selbst wenn der externe Kühlkreislauf einwandfrei funktioniert.
• Fehlercodes (DTCs): Stellen Sie sicher, dass der Code P1CFA00 (OBC-Temperatur zu hoch) oder ähnliche OBC-bezogene Fehler vorhanden sind. Diese Codes bedeuten, dass das Fahrzeug sagt: „Hey, hier drin wird es zu heiß!“

Schritt 3: Hören Sie auf die Hinweise

Das hochfrequente Geräusch, das ich bereits erwähnt habe? Es ist ein entscheidender diagnostischer Hinweis. Wenn es auftritt, mache ich Folgendes:

• Mechaniker-Stethoskop: Verwenden Sie ein Mechaniker-Stethoskop, um genau die Geräuschquelle zu lokalisieren. Legen Sie es vorsichtig am OBC-Gehäuse an.
• Komponenten isolieren: Wenn Sie vermuten, dass der DC-DC-Wandler (der ebenfalls Geräusche verursachen kann) schuld ist, können Sie ihn oft über das Diagnosegerät deaktivieren, um zu prüfen, ob das Geräusch verschwindet. Bleibt es bestehen, ist der OBC wahrscheinlicher.

Also, Sie haben die Diagnose durchgeführt, und alles deutet auf das OBC-Gerät selbst hin. Was nun? Der OBC ist ein versiegeltes Hochspannungsbauteil, das nicht für Reparaturen durch Laien konzipiert ist. Doch im Laufe der Jahre haben EV-Techniker einige häufige Fehlerquellen identifiziert, auch wenn Renault dafür nicht immer offizielle TSBs veröffentlicht.

Der häufigste Fehler, den ich sehe, ist die Verschlechterung des thermischen Interface-Materials (TIM). Dabei handelt es sich um die Paste oder Unterlage zwischen den Leistungselektronikbauteilen (wie IGBTs und MOSFETs) und der internen Kühlplatte. Stellen Sie sich das wie eine CPU in einem Computer vor. Über Jahre hinweg – durch wiederholtes Erhitzen beim Laden und Abkühlen danach – trocknet die Paste aus, reißt oder wird aus den Schichten „herausgepumpt“. Dadurch entsteht eine isolierende Schicht. Wärme kann nicht mehr richtig abgeleitet werden, weshalb die Halbleiterübergänge überhitzen, selbst wenn die externe Kühlflüssigkeit perfekt zirkuliert. Der interne OBC-Sensor erkennt diesen lokalen Hotspot und löst eine Abschaltung aus.

Ein weiteres häufiges Problem sind alternde Elektrolytkondensatoren. Diese Bauteile sind entscheidend, um den Wechselstrom zu glätten und Energie während des Umwandlungsprozesses zu speichern. Mit zunehmendem Alter steigt ihr äquivalenter Serienwiderstand (ESR). Ein höherer ESR bedeutet, dass sie selbst mehr Wärme erzeugen, was die thermische Belastung erhöht. Dies beschleunigt den Überhitzungs- und Abschaltzyklus. Manchmal, wenn man eines dieser Geräte öffnet (was wir in spezialisierten Werkstätten tun), sieht man, dass diese Kondensatoren aufgebläht oder sogar ausgelaufen sind.

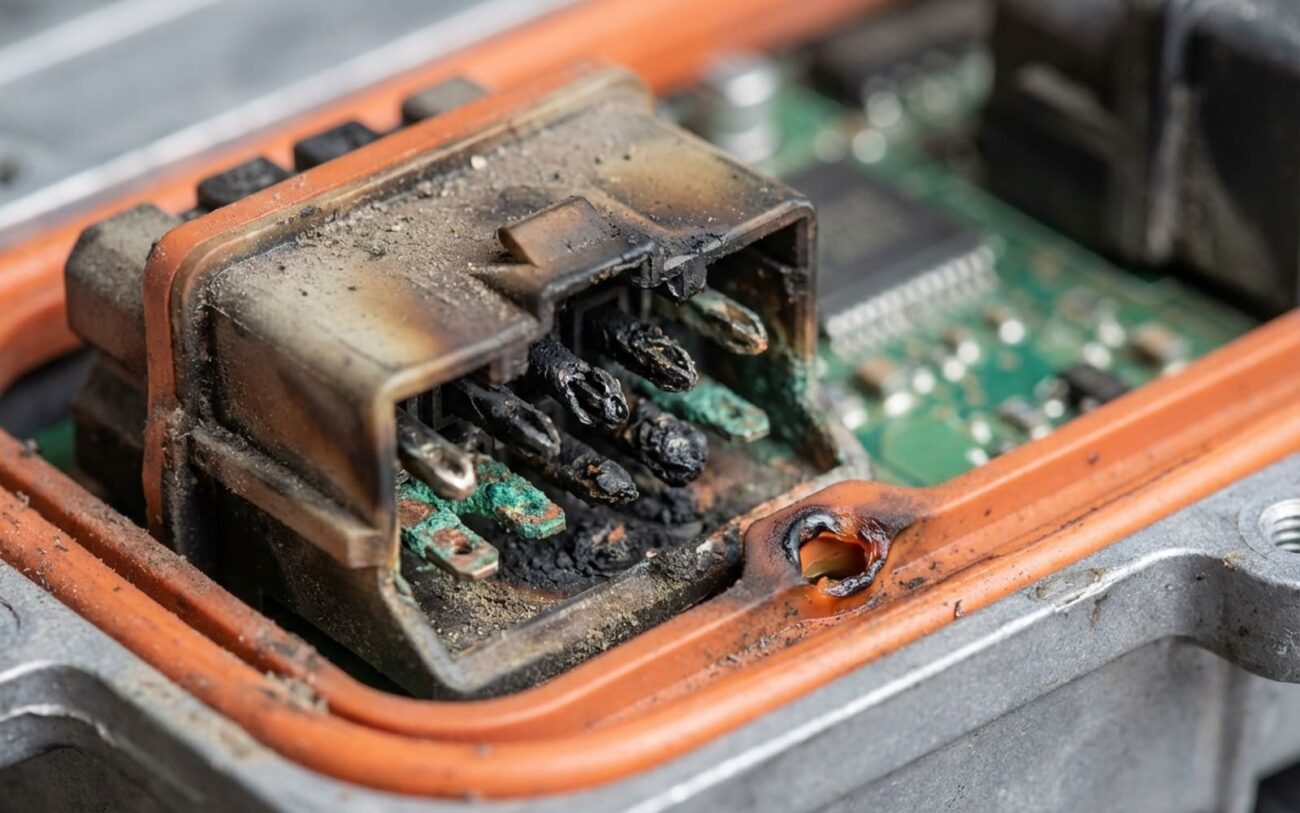

Seltener, aber deutlich schwerwiegender, sind Herstellungsfehler in den Hochstromleitungen. Gemeint sind schlechte Lötstellen oder ungenügend angezogene Stromanschlüsse. Mit der Zeit können diese Schwachstellen hohen Widerstand entwickeln. Wenn 32 Ampere pro Phase hindurchfließen, entstehen ernsthafte Hotspots – ich habe gehört, dass sie unter extremen Bedingungen rotglühend werden können. Dies kann zu teilweisem Lötenverlust oder Kohlebildung führen, was zu intermittierenden Fehlern oder einem vollständigen, dauerhaften Ausfall führt. Obwohl ich keine spezifischen Renault-TSB-Nummern nennen kann, herrscht in der EV-Reparatur-Community breite Einigkeit, dass bestimmte Produktionschargen des ZE40-OBC – insbesondere jene mit dem R240-Ladegerät – eine überdurchschnittlich hohe Ausfallrate aufweisen, oft verbunden mit Problemen bestimmter Bauteilechargen.

Nachdem Sie die genaue Fehlerursache ermittelt haben, gibt es folgende Reparaturwege:

Eine Reparatur ist erst dann wirklich abgeschlossen, wenn Sie sie unter genau den Bedingungen überprüft haben, die den ursprünglichen Fehler verursacht haben. Ein kurzes 7-kW-Laden sagt wenig aus; Sie müssen die hohe Belastung des 22-kW-Ladens simulieren.

Wenn Sie einen OBC-Austausch durchgeführt haben, ist der entscheidende Test ein vollständiger 22-kW-Wechselstrom-Ladevorgang an einer öffentlichen, zuverlässigen Ladestation. Schließen Sie Ihr Diagnosegerät an (CanZE eignet sich hier hervorragend) und überwachen Sie die internen OBC-Temperatur-PIDs in Echtzeit. Bei einer erfolgreichen Reparatur steigt die Temperatur zunächst an – wie erwartet – stabilisiert sich dann aber deutlich unter 80 °C während des gesamten Ladevorgangs. Es sollte keine Leistungsreduzierung, keine Warnleuchten und sicherlich keine Fehlercodes auftreten. Wenn die Temperatur über 85 °C steigt oder die Ladeleistung abfällt, stimmt noch etwas nicht. Möglicherweise wurde das Gerät nicht korrekt codiert, es befindet sich noch eine Luftblase im Kühlkreislauf, oder (selten) hat das Ersatz-OBC selbst ein Problem.

Wenn Ihre Arbeit am Kühlsystem – Entlüftung oder Pumpenaustausch – lag, unterscheiden sich die Validierungsschritte leicht. Nach einem vollständigen Ladezyklus prüfen Sie alle LTC-Schläuche und Anschlüsse auf Leckagen. Befehlen Sie über das Diagnosegerät die LTC-Pumpe ein- und aus, um sicherzustellen, dass sie korrekt reagiert und eine plausible Drehzahl anzeigt. Stellen Sie außerdem sicher, dass der OBC-Temperatursensor nach dem Ausschalten des Fahrzeugs auf Umgebungstemperatur zurückkehrt. Bleibende hohe Werte könnten auf ein klemmendes Thermostatventil oder sogar einen defekten Sensor hindeuten.

Kommen wir zur Sache. Diese Reparaturen sind nicht kostenlos, und es ist wichtig, die Kosten und Risiken zu verstehen. Hier eine schnelle Übersicht, basierend auf meinen Erfahrungen in der Werkstatt:
