Wie Sie erkennen, ob das On-Board-Ladegerät (OBC) Ihres Elektrofahrzeugs defekt ist

Okay, sprechen wir über eines der frustrierendsten Probleme, auf die ein E-Auto-Besitzer stoßen kann: Sie stecken das Ladekabel ein, und… nichts passiert. Oder es lädt so langsam, dass man sich fragt, ob überhaupt etwas passiert. Sie sind nicht verrückt – das ist eine häufige Beschwerde in meiner Werkstatt. In den meisten Fällen ist das On-Board-Ladegerät, kurz OBC, dafür verantwortlich.

Sehen Sie, Ihre Steckdose oder Ihre Level-2-Ladestation liefert Wechselstrom (AC). Doch der große Akku Ihres Elektrofahrzeugs benötigt Gleichstrom (DC). Das OBC ist das entscheidende Bauteil, das den Wechselstrom in Gleichstrom umwandelt und sicherstellt, dass Spannung und Stromstärke für Ihren Akku passen. Wenn es ausfällt, kann Ihr Fahrzeug einfach keine AC-Ladung mehr aufnehmen. Ich habe schon unzählige Male erlebt, dass Leute glauben, es sei das Ladekabel, die Wallbox oder sogar der Akku selbst. Das ist eine schnelle Methode, Zeit und Geld zu verschwenden. Lassen Sie uns gemeinsam durchgehen, wie ich herausfinde, ob ein OBC wirklich defekt ist, was das bedeutet und welche Optionen Sie haben.

Wenn ein Kunde mit einer Ladebeschwerde hereinkommt, beginne ich mit dem Offensichtlichen. Hier sind die Symptome, die mich normalerweise zum OBC führen, aber auch die anderen Dinge, die ich sofort ausschließe.

1. Keine AC-Ladeinitiierung

Das ist das Hauptproblem. Sie stecken ein Ladegerät ein, das einwandfrei funktioniert, das Licht am Ladeanschluss bleibt dunkel, und das Armaturenbrett zeigt „Ladefehler“, „Laden nicht möglich“ oder „Prüfen Sie das Ladesystem“ an. Klingt nach einem OBC, oder? Nun, vielleicht. Aber bevor ich ein teures Bauteil verurteile, prüfe ich einige andere Dinge. Funktioniert die EVSE (Ladestation) überhaupt? Ist der Ladeanschluss selbst beschädigt oder verschmutzt? Ist die 12-Volt-Hilfsbatterie leer? (Ja, eine leere 12-Volt-Batterie kann verhindern, dass Hochvolt-Systeme aktiviert werden.) Klicken die Hochvolt-Kontaktoren an? Könnte es ein CAN-Bus-Kommunikationsproblem zwischen den Modulen geben oder sogar eine durchgebrannte Pyro-Sicherung im HV-System? Ich habe all diese Fälle gesehen, die wie ein OBC-Ausfall aussahen.

2. Reduzierte oder unregelmäßige Ladeleistung

Ihr Fahrzeug nimmt normalerweise 7,2 kW oder 11 kW auf, doch jetzt erreicht es kaum 3 kW, oder die Leistung schwankt stark während einer Ladesitzung. Dies deutet oft auf ein internes OBC-Problem hin, wie z. B. einen ausfallenden Gleichrichter oder einen verschlechterten DC-DC-Wandler. Doch auch hier: ziehen Sie keine vorschnellen Schlüsse. Ich frage den Kunden immer nach seinem Hausstromkreis – ist er überlastet? Ist die Netzspannung niedrig? Manchmal begrenzt das Batteriemanagementsystem (BMS) des Fahrzeugs selbst das Laden, wenn die Batterie fast voll ist oder zu heiß oder zu kalt ist. Das ist das thermische Managementsystem, das seine Arbeit macht, und kein defektes OBC.

3. Ungewöhnliche Geräusche

Ein gesundes OBC erzeugt normalerweise ein leises Brummen durch den Lüfter und den Transformator. Doch wenn Sie etwas Neues hören – ein lautes Summen, scharfes Klicken, Lichtbogen-Geräusche oder ein hochfrequentes Quietschen – ist das ein Warnsignal. Solche Geräusche deuten oft darauf hin, dass interne Bauteile wie Kondensatoren, Relais oder Transformatorwicklungen ausfallen. Mein erster Schritt ist hier, ein Mechaniker-Stethoskop zu nehmen und die genaue Quelle zu lokalisieren. Ich hatte schon viele Fälle, bei denen das Geräusch tatsächlich von der EVSE selbst oder sogar von der Kühlmittelpumpe des Fahrzeugs kam.

Nachdem die Grundprüfungen abgeschlossen sind, ist es Zeit, die schwere Artillerie auszupacken: das werkseitige Diagnosegerät. Hier trennen sich die Vermutungen von den Fakten. Sie müssen systematisch andere Ursachen ausschließen, bevor Sie das OBC selbst als defekt einstufen.

So gehe ich vor und auf welche entscheidenden Tests ich mich verlasse:

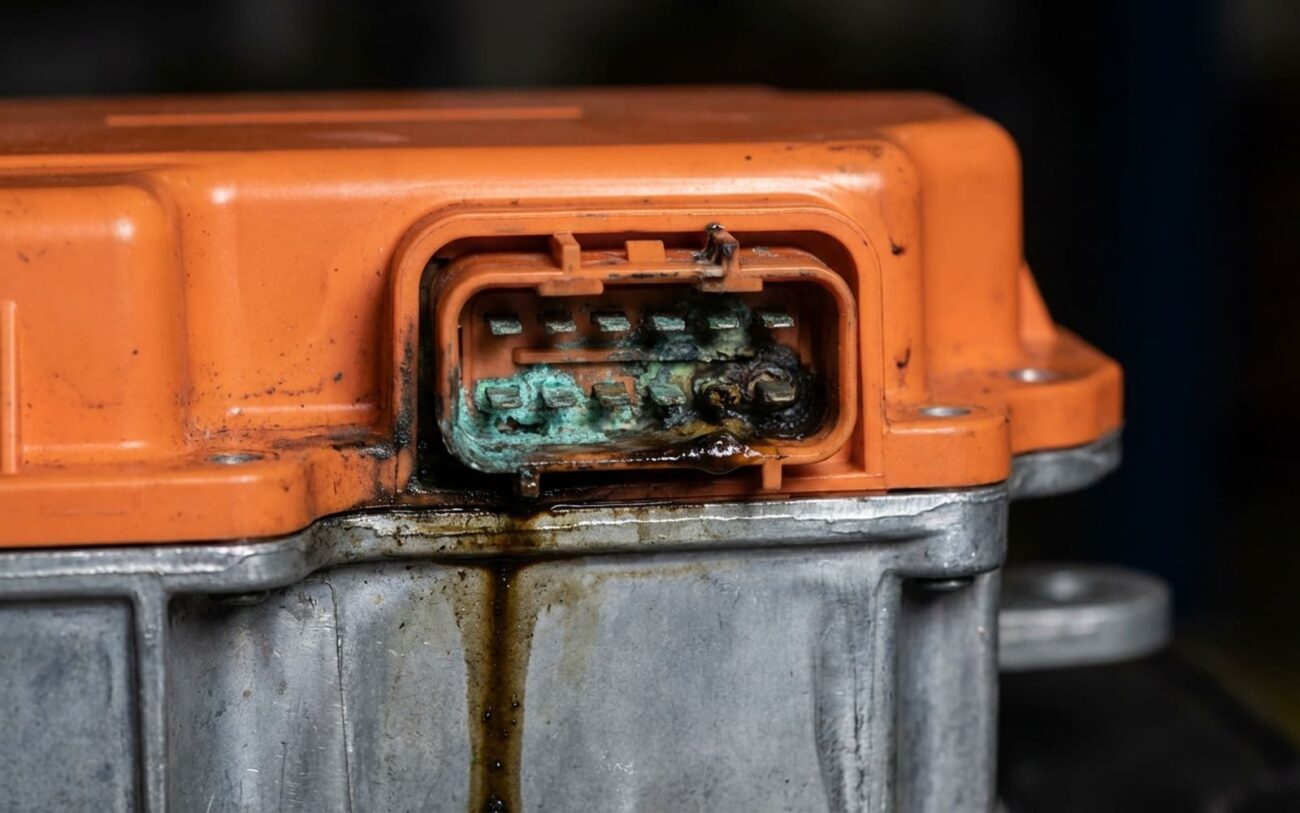

Nachdem Sie die Diagnose durchgeführt und sicher sind, dass das OBC selbst das Problem ist, hilft es zu verstehen, was genau im Inneren versagt hat. Das sind keine externen Probleme, sondern Fehler innerhalb des versiegelten Bauteils.

Sie haben bestätigt, dass das OBC defekt ist. Was nun? Die Realität ist: Diese Bauteile sind versiegelt, integriert und im Allgemeinen nicht für Reparaturen vor Ort vorgesehen. Obwohl einige spezialisierte Elektronikwerkstätten doch interne Reparaturen anbieten, unterstützen die meisten OEMs (Originalhersteller) nur den Austausch des gesamten Moduls. Und lassen Sie mich klarstellen: Dies ist absolut kein Job für Laien.

Professioneller Modulaustausch

Dies ist der Standardreparaturweg. Er beginnt mit der ordnungsgemäßen Abschaltung des Hochvolt-Systems – Ziehen des Service-Steckers und Warten der vom Hersteller vorgeschriebenen Zeit (normalerweise 5–10 Minuten), damit alle Kondensatoren entladen werden. Wenn Ihr OBC flüssiggekühlt ist, muss dieser Kühlkreislauf nach dem Austausch entleert und mit der exakt vom Hersteller vorgeschriebenen Flüssigkeit neu befüllt werden. Ich habe zu oft Probleme gesehen, die durch Wiederverwendung alten Kühlmittels oder Mischen verschiedener Typen entstanden sind; das führt zu galvanischer Korrosion auf der Kühlplatte des OBC und dann zu neuen Problemen.

Nachdem das neue oder generalüberholte Gerät physisch eingebaut ist, muss es programmiert werden. Das ist entscheidend. Wir verwenden ein werksechtes Diagnosegerät für die VIN-Codierung, Firmware-Updates und führen anschließend Isolationswiderstandsprüfungen der Hochspannung durch, um sicherzustellen, dass kein Leckstrom zur Erde fließt. Drehmomentspezifikationen sind hier unverhandelbar; z. B. erfordern M8-HV-Steckverbinder oft 22 Nm ± 2 Nm, und dafür braucht man einen kalibrierten, isolierten Schlüssel. Das Auslassen dieser Schritte kann zu Kommunikationsfehlern, Kühlmittellecks oder schwerwiegenden Sicherheitsrisiken führen.

Nach all der Arbeit und den Kosten können Sie das Fahrzeug nicht einfach anschließen und wegschicken. Sie müssen die Reparatur gründlich validieren. Meine Erfolgskriterien sind klar:

• Das Fahrzeug beginnt innerhalb von 30 Sekunden nach Anschluss einer funktionsfähigen EVSE mit dem Laden.

• Es erreicht und hält seine vorgesehene AC-Ladeleistung (innerhalb ±5 %) mindestens 10 Minuten lang aufrecht.

• Es kehren keine relevanten DTCs zurück (z. B. Isolationsfehler, Ladungssperre, Kommunikationsfehler).

Um dies zu bestätigen, verwende ich ein werksechtes Diagnosegerät, um Live-Daten zu überwachen: AC-Eingangsspannung, DC-Ausgangsstrom, OBC-Temperatur und Ladezustandsfortschritt. Oft überprüfe ich dies zusätzlich mit einer externen EVSE, die die aktuelle Leistungsabgabe anzeigt. Zeigt das Fahrzeug 7,2 kW an, aber die externe Ladestation zeigt 5 kW, liegt eine Diskrepanz vor – das könnte auf ein Sensorproblem oder eine Kalibrierung hinweisen. Auch die thermische Überwachung ist entscheidend; ein ordnungsgemäß funktionierendes OBC sollte während des normalen Ladens nicht überhitzen.

Sprechen wir über Zahlen. Ein OBC-Ausfall ist eine große Reparatur. Sie müssen die Kosten gegen den Gesamtwert des Fahrzeugs und dessen verbleibende Lebensdauer abwägen. Das ist kein günstiger Sensor; es ist ein zentrales Hochvolt-Bauteil. Hier ist eine grobe Übersicht über das, was ich in der Werkstatt sehe:

Sie können nicht jeden OBC-Ausfall verhindern, aber Sie können das Risiko deutlich reduzieren und Probleme frühzeitig erkennen. Die meisten modernen OBCs sind flüssiggekühlt, daher ist die Pflege dieses Kühlsystems absolut entscheidend. Bei der Wartung des Kühlmittels stellen Sie sicher, dass der OBC-Kreislauf gespült und mit der richtigen OEM-Flüssigkeit neu befüllt wird. Die Verwendung des falschen Typs (z. B. Mischen von G48 mit G12++) kann zu galvanischer Korrosion an der Kühlplatte führen, was zu internen Lecks oder Überhitzung führt.

Zur Früherkennung nutzen Sie die integrierten Daten Ihres Fahrzeugs. Viele Elektrofahrzeuge bieten Apps, die Ladesitzungen protokollieren. Ich rate meinen Kunden, zu verfolgen, wie lange es dauert, von z. B. 20 % auf 80 % zu laden. Wenn Sie eine allmähliche Zunahme der Ladezeit bemerken – z. B. von 4 auf 5,5 Stunden über mehrere Monate – ist das ein Zeichen für abnehmende OBC-Effizienz. Das bedeutet, dass es härter arbeitet, mehr Wärme erzeugt und mehr Energie verliert. Das ist Ihr Signal, es scannen zu lassen. Eine einfache Diagnose kann Probleme erkennen, bevor Sie völlig liegen bleiben.

Vermeiden Sie schließlich, wenn möglich, ständiges Schnellladen an Level-2. Obwohl bequem, erhöht häufiges Laden mit hoher AC-Leistung die thermische Belastung des OBC. Verteilen Sie längere Ladevorgänge, wenn möglich, und lassen Sie das Gerät zwischen den Sitzungen abkühlen. Es geht nicht nur um die Batteriegesundheit – es geht um die Lebensdauer des gesamten Ladesystems.
