Kann ein defektes On-Board-Ladegerät (OBC) die Ladeleistung auf 2–3 kW begrenzen?

Wenn ein Elektrofahrzeug in meine Werkstatt kommt und über langsames Laden klagt – und ich meine wirklich langsam, etwa bei 2 oder 3 kW an einem Level-2-Ladegerät, das eigentlich 6,6 kW oder mehr liefern sollte – dann schrillen bei mir sofort die Alarmglocken für das On-Board-Ladegerät (OBC). Dieses Muster habe ich im Laufe der Jahre unzählige Male gesehen. Es handelt sich nicht einfach nur um ein schwaches EVSE oder eine kalte Batterie; hier liegt meist eine systemweite Einschränkung vor, die direkt auf das Fahrzeug selbst zurückgeht, genauer gesagt auf jene kleine Box, die dafür verantwortlich ist, Wechselstrom aus der Steckdose in Gleichstrom für die Batterie umzuwandeln.

Meine Diagnosestrategie: Nicht raten, testen.

Bevor Sie auch nur daran denken, ein OBC als defekt zu erklären, müssen Sie alles andere ausschließen. Ich habe schon zu oft gesehen, dass funktionierende Teile ausgetauscht wurden, weil jemand vorschnell Schlüsse gezogen hat. Langsames Laden kann durch ein Dutzend Dinge verursacht werden: die Batterie, das EVSE (Ladegerät), die Netzspannung im Haus oder sogar ein einfacher Kommunikationsfehler. Der Schlüssel liegt in systematischem Testen, nicht in Annahmen.

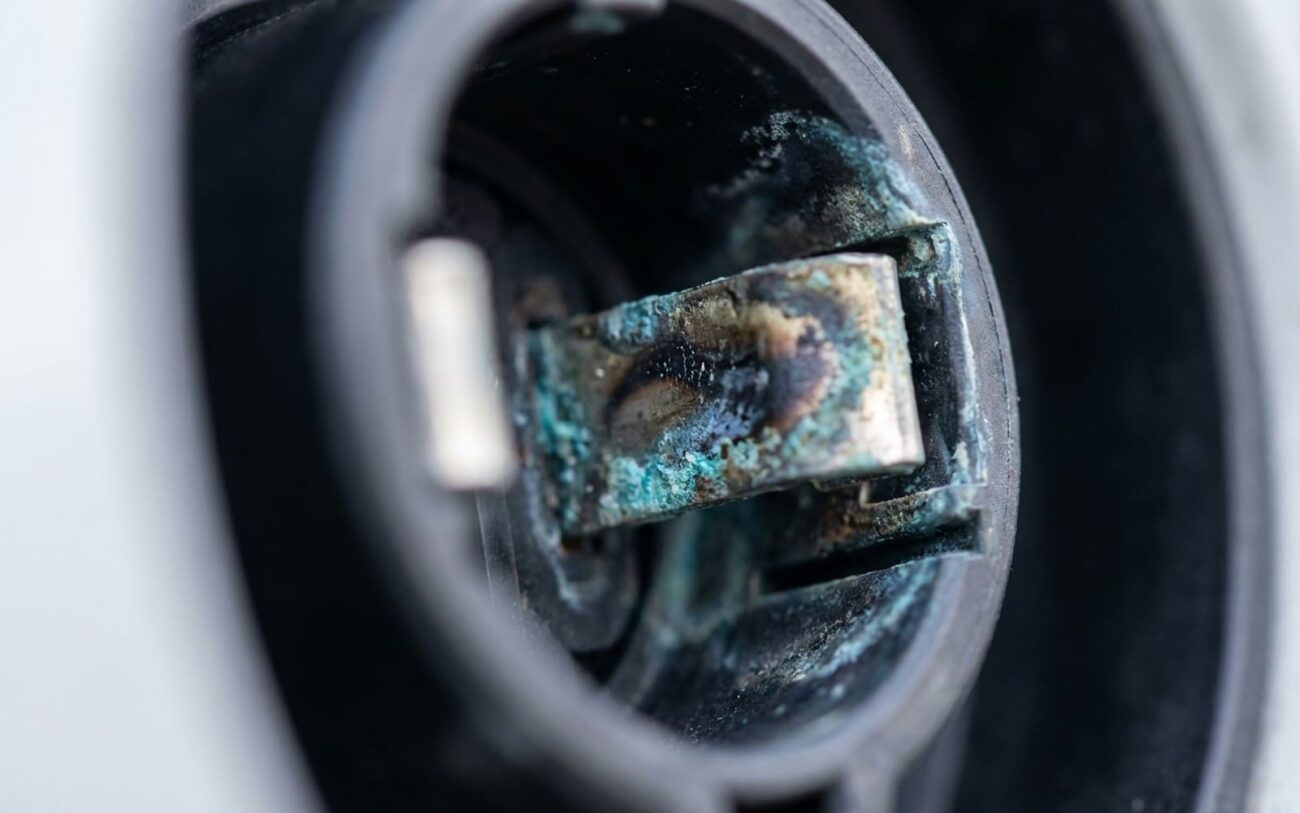

Zuerst prüfe ich immer die Grundlagen. Ist die Batterie kalt? Das Batteriemanagementsystem (BMS) begrenzt aus Sicherheitsgründen die Laderate bei niedrigen Temperaturen, und das kann genauso aussehen wie ein OBC-Fehler. Ist der J1772-Stecker oder der Ladeanschluss des Fahrzeugs beschädigt oder korrodiert? Hoher Widerstand führt zu Spannungsabfall und Strombegrenzung, was erneut einem OBC-Problem ähnelt. Selbst ein fehlerhaftes Pilotsignal des EVSE kann das Fahrzeug täuschen, sodass es glaubt, nur 12 Ampere zur Verfügung zu haben.

Das Armaturenbrett oder die App des Fahrzeugs mag anzeigen, dass das Laden langsam ist – ein guter Ausgangspunkt. Aber bedenken Sie: Das ist nur die Netzwerkanzeige des Fahrzeugs, die wiedergibt, was es glaubt, was passiert. Manchmal sind diese Daten schlichtweg falsch, verursacht durch einen defekten Sensor oder einen Kommunikationsfehler. Sie müssen überprüfen, was tatsächlich vor sich geht.

Hier ist ein Trick, den ich äußerst nützlich finde: Hören Sie genau hin, wenn das Laden beginnt. Ein gesundes OBC macht normalerweise ein leises Brummen, vielleicht ein Lüftergeräusch. Aber wenn Sie ein neues, hochfrequentes Quietschen, ein deutliches Brummen oder sogar ein Rasseln hören, besonders aus der Gegend, wo sich das OBC befindet (oft unter der Motorhaube oder unter dem Rücksitz), ist das ein großes Warnsignal. Dieses Geräusch deutet oft auf einen mechanischen oder elektrischen Ausfall innerhalb des Geräts hin – denken Sie an defekte Transformatoren oder lose Induktorkerne. Kunden haben mir schon berichtet, dass das Geräusch Wochen, sogar Monate vor dem Leistungsabfall begann. Das ist Ihr Frühwarnsystem. Ignorieren Sie es, und Sie treiben ein teilweise ausgefallenes OBC in den totalen Ausfall – mit der Folge, dass gar nicht mehr geladen werden kann.

Mein Ziel bei jeder Beschwerde über langsames Laden ist es, drei Dinge zu bestätigen: Erhält das OBC ordnungsgemäße Eingangsspannung? Möchte das BMS und das Fahrzeugnetzwerk, dass es mit voller Leistung lädt? Und begrenzt das OBC tatsächlich die Leistung aufgrund eines internen Fehlers? Dazu braucht es mehr als nur einen Blick auf das Armaturenbrett.

Warum diese Ladegeräte ausfallen: Die häufigsten Ursachen

Sie haben es eingegrenzt, und es ist definitiv das OBC. Warum fallen diese Dinger aus? Meistens liegt es an einigen bekannten Ursachen, die ich im Laufe der Jahre gesehen habe – hauptsächlich verbunden mit dem Aufbau und der Betriebsweise.

Thermisches Zyklen ist eine große Ursache. Denken Sie daran: Das OBC wird beim Laden heiß und kühlt danach ab. Das passiert jedes Mal, wenn Sie einstecken. Diese ständige Ausdehnung und Kontraktion belastet die Lötstellen, besonders an Hochleistungshalbleitern wie IGBTs oder MOSFETs. Mit der Zeit bilden sich winzige Risse, der Widerstand steigt an, und schließlich entsteht ein Unterbrechungsfehler oder ein intermittierender Fehler. Ich habe Geräte geöffnet, bei denen ein einziger gerissener Lötanschluss an einem kühlerplattenmontierten Bauteil das gesamte System lahmgelegt hat.

Dann gibt es die Alterung von Kondensatoren. Die Zwischenkreiskondensatoren sind entscheidend, um den Strom zu glätten. Mit dem Alter steigt ihr Innenwiderstand (ESR), wodurch sie ineffizienter werden und sich stärker erwärmen. Diese Wärme löst den thermischen Schutz aus, und plötzlich sinkt die Laderate. Manchmal kann man bei geöffnetem Gerät eine Ausbeulung oder Ventilierung sehen, aber oft ist der Schaden innenliegend und erfordert ein ESR-Messgerät zur Diagnose. Bei flüssigkeitsgekühlten OBCs habe ich gesehen, dass Vernachlässigung des Kühlsystems ebenso viel Schaden anrichten kann. Falsches Kühlmittel oder versäumte Wartungsintervalle führen zu innerer Korrosion oder verstopften Kanälen, was zu lokaler Überhitzung führt – selbst wenn die Umgebungstemperatur normal erscheint.

Seltener, aber immer noch relevant, sind Firmware-Probleme. Ein beschädigter Regelalgorithmus oder ein Kalibrierfehler kann das OBC in einen niederleistungsfähigen „Sicherheitsmodus“ zwingen. Das Symptom ist identisch mit einem Hardwarefehler, aber es ist Software. Prüfen Sie immer, ob OBC-Software-Updates verfügbar sind, bevor Sie annehmen, ein neues Gerät benötigen. Und bedenken Sie: Wenn das BMS das Laden begrenzt, weil die Batterie zu kalt ist oder ein Isolationsfehler vorliegt, funktioniert das System wie vorgesehen – das OBC ist nicht defekt. Gleiches gilt für ein PHEV, das nicht lädt aufgrund eines EVSE-Kommunikations-Timeouts oder eines CCS-Handshake-Fehlers – das sind externe Probleme, nicht das OBC selbst.

Okay, es ist das OBC. Was nun? (Sicherheit zuerst!)

Der Beweis liegt im Laden: Nachreparatur-Validierung

Das Austauschen oder Reparieren eines OBC ist nicht das Ziel – es ist erst der Anfang der Überprüfung. Bei einer Bauteilreparatur ist das Prüfen unter Last (wenn Sie die entsprechende Ausrüstung haben) der Goldstandard. Aber für die meisten Werkstätten, mich eingeschlossen, bedeutet es: Einbau und Fahrzeugtest. Dieser Validierungsprozess muss gründlich sein.

Ich verwende immer ein professionelles Diagnosegerät, um eine Vollleistungs-Ladesitzung zu starten. Das OBC muss seine Nennleistung – sei es 6,6 kW, 11 kW oder was auch immer – erreichen und mindestens 15 Minuten lang aufrechterhalten. Während des Ladens beobachte ich die Live-Daten: Eingangsstrom, DC-Ausgang, Innentemperaturen und Fehlercodes. Ein gesundes OBC sollte nicht unerwartet abschalten oder ungewöhnliche Temperaturspitzen zeigen (mehr als 10 °C über Umgebungstemperatur im Dauerbetrieb ist für mich ein Warnsignal). Und verlassen Sie sich nicht nur auf die Fahrzeuganzeige – überprüfen Sie die tatsächliche Leistungsaufnahme mit einem kalibrierten AC-Leistungsmesser am EVSE. Wenn das OBC während des Tests einen Fehlercode ausgibt oder die Volllast nicht halten kann, war die Reparatur nicht erfolgreich oder es gibt ein anderes, bisher unentdecktes Problem.

Die harte Wahrheit: Kosten, Risiko und die Entscheidung

Sehen Sie, niemand möchte das hören, aber OBC-Reparaturen gehören oft zu den teuersten nicht-batteriebezogenen Elektroarbeiten an einem EV. Die Kosten liegen nicht nur am Teil, sondern an der spezialisierten Arbeit, den umfangreichen Diagnosen und den erforderlichen Programmierwerkzeugen. Sie müssen diese Investition wirklich gegen den Restwert des Fahrzeugs abwägen – und entscheidend: gegen die Batteriegesundheit.

Gesund halten: Vorbeugung und Frühwarnzeichen

Sie können die Zeit nicht aufhalten und Teile nicht vor dem Altern schützen, aber Sie können es definitiv verlangsamen. Bei flüssigkeitsgekühlten OBCs ist die Einhaltung der Wartung des Kühlsystems absolut entscheidend. Befolgen Sie den OEM-Wartungsplan für Kühlmitteltausch und verwenden ausschließlich den vorgeschriebenen Kühlmitteltyp. Mischen Sie keine Kühlmittel und versäumen Sie keine Wartungsintervalle – das führt zu Ablagerungen und Korrosion im Inneren. Bei luftgekühlten Geräten stellen Sie einfach sicher, dass Ein- und Auslassöffnungen frei von Schmutz sind, besonders wenn Sie in staubigen oder salzhaltigen Umgebungen fahren. Einfache Maßnahmen, aber sie machen einen Unterschied.
