Hyundai Kona EV: Ladegerät überhitzt

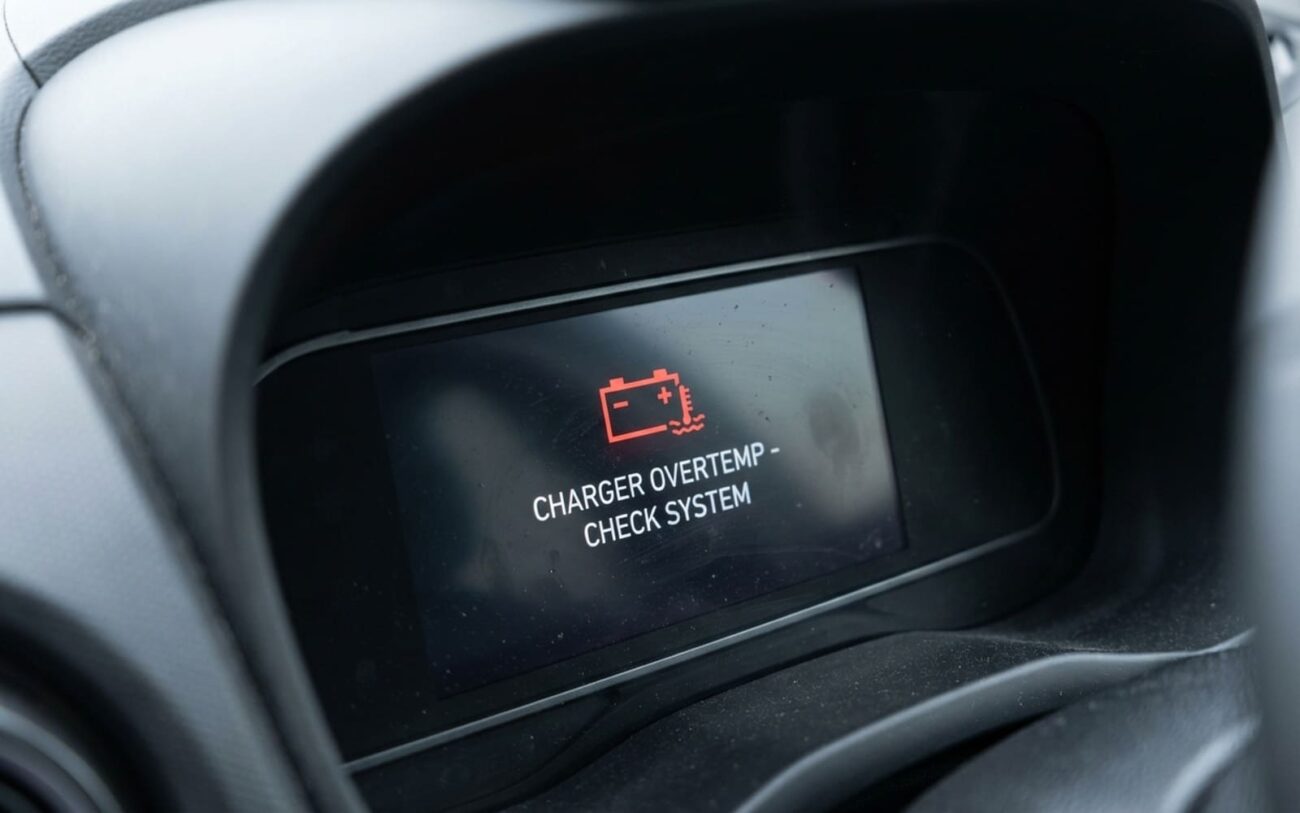

In Ordnung, sprechen wir über die Warnung „Ladegerät Überhitzung“ an Ihrem Hyundai Kona Electric. Wenn diese Meldung auf Ihrem Armaturenbrett oder über die Blue-Link-App erscheint, gibt Ihnen Ihr Fahrzeug keinen bloßen Hinweis; es versucht aktiv, eine der kritischsten und teuersten Komponenten zu schützen: die Integrierte Lade-Steuerungseinheit (ICCU), die die meisten von uns einfach als On-Board-Ladegerät (OBC) bezeichnen.

Was macht das OBC? Einfach ausgedrückt: Es ist das Gehirn, das den Wechselstrom von Ihrer Hausladestation oder einer öffentlichen Level-2-Ladestation nimmt und ihn in Gleichstrom umwandelt, den die Hochspannungsbatterie tatsächlich nutzen kann. Und dieser Umwandlungsprozess? Er erzeugt sehr viel Wärme. Um die Temperaturen im Griff zu behalten, verfügt das OBC über einen eigenen, dedizierten Kühlmittelkreislauf, der direkt in das thermische Hauptmanagementsystem des Fahrzeugs eingebunden ist.

Wenn das OBC zu heiß wird, reduziert das System automatisch die Ladeleistung, also „deratiert“ es. Diese Warnung zu ignorieren und dennoch weiterzuladen, ist eine schlechte Idee. Ich habe gesehen, wie bereits stark belastete Bauteile wie Leistungs-MOSFETs und Steuerschaltungen dadurch über ihre Belastungsgrenze hinaus beansprucht wurden, was zum dauerhaften Ausfall führte. Sobald das OBC ausfällt, ist das Laden mit Wechselstrom unmöglich, bis ein neues Gerät ersetzt und programmiert wurde. Das ist nicht nur lästig; es nimmt Ihnen eine Ihrer wichtigsten Lademöglichkeiten.

Wo ich anfange zu suchen: Es ist nicht immer das Ladegerät selbst

Die Warnung sagt „Ladegerät“, aber das bedeutet nicht automatisch, dass das OBC tatsächlich defekt ist. In meinen über 25 Jahren habe ich gelernt, immer zuerst nach der einfachsten Erklärung zu suchen. Mehrere externe oder sekundäre Bedingungen können das Fahrzeug dazu bringen, zu glauben, das OBC würde überhitzen. Zum Beispiel:

Ein defekter Temperatursensor am Ladeanschluss kann falsche Daten an die Fahrzeugsteuerung (VCU) senden und das System glauben lassen, das OBC würde überhitzt.
Hohe Umgebungstemperaturen, insbesondere über 35 °C (95 °F), besonders wenn das Fahrzeug lange in direkter Sonne stand, können definitiv dazu beitragen.
In einigen Fällen habe ich erlebt, dass veraltete oder fehlerhafte VCU-Software völlig korrekte Sensordaten falsch interpretiert und die Warnung ohne triftigen Grund auslöst.

Hier ist ein schneller Diagnosetipp, den ich verwende: Achten Sie auf das Muster. Wenn die Warnung nur an einer bestimmten öffentlichen Ladestation auftritt, würde ich die Stabilität oder Kompatibilität dieser Station in Zweifel ziehen. Doch wenn Sie die Warnung an mehreren Ladegeräten sehen – einschließlich Ihrer eigenen Haus-Ladestation (EVSE) – und besonders wenn das Wetter gar nicht so heiß ist, dann liegt das Problem fast sicher im Fahrzeug selbst.

Eine echte Diagnose erhalten: Sie benötigen die richtigen Werkzeuge

Vergessen Sie generische OBD2-Scanner für diesen Fall.

Um der Warnung „Ladegerät Überhitzung“ wirklich auf den Grund zu gehen, benötigen Sie unbedingt das werkseitige Diagnosesystem von Hyundai, das GDS (Global Diagnostic System). Generische Scanner können zwar grundlegende Fehlercodes auslesen, aber nur GDS ermöglicht den Zugriff auf die tiefen, internen Live-Datenparameter (PIDs) direkt vom OBC. Ohne diese Daten raten Sie nur.

Wenn ich dies diagnostiziere, schaue ich mir speziell diese Werte unter Last über GDS an. So finde ich heraus, ob das OBC tatsächlich überhitzt oder ob es sich um ein falsches Signal handelt:

Innere Kühlmitteltemperatur des OBC
Temperatur des Ladeanschlusses
Junction-Temperatur der Leistungselektronik (entscheidend für die interne Gesundheit)
Status der internen Kühlmittelpumpe (läuft sie überhaupt?)

Hier ist ein entscheidender Test, den ich verwende: Wenn der interne Temperatur-PID des OBC konstant mehr als 30 °C (ca. 54 °F) über der Umgebungstemperatur liegt, selbst wenn das Fahrzeug nicht überhitzt sein sollte, haben Sie wahrscheinlich einen internen Defekt bestätigt. Wenn Sie außerdem Ladeleistungsreduzierungen oder Unterbrechungen feststellen, testen Sie mit einer bekannten funktionstüchtigen EVSE und vergleichen Sie die OBC- und Batterie-Kühlmitteltemperaturen über GDS. Wenn die OBC-Temperatur stark ansteigt, die Batterietemperatur aber in Ordnung ist, liegt das Problem eindeutig beim OBC.

Warum diese OBCs ausfallen: Die üblichen Verdächtigen

Das OBC ist ein versiegeltes, hochdichtes Leistungselektronikmodul. Wenn es ausfällt, liegt das meist an einer dieser physischen Ursachen:

Ermüdung durch thermisches Zyklen

Jedes Mal, wenn Sie per Wechselstrom laden, erwärmen und kühlen sich die Bauteile im OBC. Diese ständige Ausdehnung und Kontraktion belastet die Lötstellen auf der Leiterplatte. Mit der Zeit bilden sich Mikrorisse, die zu intermittierenden Fehlfunktionen führen. Ich habe gesehen, wie dies mit sporadischen Warnungen beginnt, die schließlich dauerhaft werden, oft nach einigen Jahren regelmäßiger Nutzung.

Ausfall des Kühlsystems

Das OBC verfügt über eigene interne Kühlkanäle und eine kleine integrierte Pumpe. Wenn das Kühlmittel verunreinigt ist oder nicht gewartet wird, können diese engen Kanäle verstopfen. Selbst eine teilweise Blockade reduziert den Durchfluss und erzeugt lokale Hotspots. Und wenn die interne Pumpe ausfällt, stoppt der Kühlmittelfluss vollständig, was zu schneller Überhitzung und Abschaltung führt.

Interner Sensorausfall

Manchmal fällt der direkt auf der Steuerplatine des OBC montierte Temperatursensor einfach aus oder driftet aus der Kalibrierung. Dies ist ein häufiger Punkt für Fehldiagnosen; viele Werkstätten ersetzen das gesamte OBC, ohne vorher zu prüfen, ob der Sensor selbst die eigentliche Ursache war.

Und es ist nicht immer Hardware. Ich habe auch softwarebedingte Ursachen gesehen. Hyundai hat tatsächlich Service-Bulletins für bestimmte Modelljahre (etwa 2019–2022 Kona Electric) herausgegeben, bei denen die Firmware des OBC-Controllers normales thermisches Verhalten als Fehler interpretiert. Solche Software-Kalibrierungsprobleme sind real und können oft durch ein einfaches Firmware-Update behoben werden – ohne teuren Hardwareersatz.

Eines möchte ich klarstellen, weil es oft missverstanden wird: Der Kühlmittelkreislauf der Haupt-Hochspannungsbatterie ist getrennt vom Kreislauf des OBC. Beide werden vom allgemeinen thermischen System des Fahrzeugs gesteuert, aber ein niedriger Kühlmittelfüllstand der Batterie führt nicht direkt zu einer OBC-Übertemperaturwarnung. Allerdings kann eine schlechte allgemeine thermische Regelung indirekt zu Problemen beitragen.

Ihre realistischen Reparaturmöglichkeiten

Software-Reparatur Fachkraft erforderlich

Wenn die GDS-Diagnose keine echten Hardwarefehler anzeigt, aber einen bekannten softwarebedingten DTC (wie P1E8A00) meldet, ist oft ein Firmware-Update die Lösung. Dies können Sie nicht zu Hause durchführen. Es erfordert:

Zugriff auf Hyundais GDS mit einem aktiven Abonnement.
Eine stabile 12-Volt-Stromversorgung, die während des gesamten Flashvorgangs am Fahrzeug angeschlossen bleibt.
Nachträgliche Überprüfung der OBC-PIDs nach dem Update, um sicherzustellen, dass das Problem wirklich behoben ist.

Versuchen Sie dies nicht mit generischen Werkzeugen. Ich kann dies nicht genug betonen. Das Flashen der falschen Firmware oder eine Stromunterbrechung kann das OBC dauerhaft deaktivieren und aus einer Software-Reparatur einen sehr teuren Hardwareersatz machen.

Hardware-Ausfall – Gerät ersetzen

Wenn gründliche Tests eine interne Überhitzung, eine defekte interne Pumpe oder spezifische hardwarebedingte DTCs bestätigen, ist ein Austausch die einzige sinnvolle Option. Das OBC ist ein versiegeltes, nicht wartbares Bauteil; interne Reparaturen sind nicht praktikabel oder sicher. Der Austauschprozess umfasst:

Sorgfältiges Entfernen des alten OBC (es ist in der Regel in der Nähe der Hochspannungsbatterie montiert).
Spülen und Nachfüllen des dedizierten Kühlmittelkreislaufs des OBC mit OEM-spezifizierter Flüssigkeit.
Kritisch: Entlüften aller Kühlleitungen. Luftblasen führen dazu, dass das neue OBC erneut schnell überhitzt.
Programmieren des neuen OBC über GDS, um es an die Fahrzeug-VIN anzupassen und korrekt in die Fahrzeugsysteme zu integrieren.

Einige Fahrzeughalter versuchen Workarounds, wie z. B. nur mit 120 V (Level 1) zu laden, um die Wärmeentwicklung zu reduzieren. Ich sage es ehrlich: Das ist keine Lösung. Es ist ein temporärer Workaround, der die Funktionalität Ihres Fahrzeugs stark einschränkt und das zugrunde liegende Problem nicht behebt, das sich mit der Zeit nur verschlimmern wird. Sie fahren im Grunde mit einem platten Reifen – nur langsamer.
