Warum entlädt ein defekter DC-DC-Wandler die 12-Volt-Batterie in einem Elektroauto, selbst wenn die Hochvoltbatterie voll geladen ist?

Okay, kommen wir zur Sache. Ich habe dieses Szenario in der Werkstatt schon unzählige Male erlebt: Ein Kunde lädt sein Elektroauto auf, die große Hochspannungsbatterie lädt problemlos auf 80 % oder mehr, alles sieht normal aus. Er geht schlafen, wacht auf – und das Auto ist tot. Keine Anzeige im Armaturenbrett, keine Reaktion auf die Fernbedienung, gar nichts. Einfach tot wie ein Stein.

Dann springen sie die kleine 12-Volt-Batterie an oder laden sie über Nacht auf. Plötzlich erwacht das Auto wieder, bereit loszufahren – und raten Sie mal? Die Haupt-Hochspannungsbatterie zeigt immer noch volle Ladung an. Genau das ist Ihre erste und größte Warnflagge. Wenn die große Batterie geladen ist, sollte das 12-Volt-System vollständig mit Strom versorgt sein. Die fehlende Verbindung ist fast jedes Mal der DC-DC-Wandler.

Wenn dieser Wandler ausfällt, sind die Symptome ziemlich einheitlich und erzählen eine klare Geschichte. Das Hauptproblem, wie bereits erwähnt, ist eine tote oder stark entladene 12-Volt-Batterie nach dem Abstellen des Fahrzeugs, obwohl der Haupt-Hochspannungsakku voll geladen ist. Weitere Symptome? Das Auto „erwacht“ einfach nicht richtig. Sie sehen vielleicht Warnleuchten, aber kein „Bereit“-Modus oder es lässt sich nicht in Gang schalten. Das liegt daran, dass alle Steuergeräte im Elektroauto – und davon gibt es viele – auf diese 12-Volt-Spannung angewiesen sind. Fehlt diese, kann das Fahrzeug die Startsequenz nicht abschließen.

Ein weiterer wichtiger Hinweis, den ich oft finde, ist ein Dauerstromverbrauch, der niemals abgeschaltet wird. Ein gesundes Elektroauto sollte in einen Ruhezustand wechseln und weniger als 50 Milliampere verbrauchen. Doch ein defekter DC-DC-Wandler kann in einem halb aktiven Zustand „hängen“ bleiben und kontinuierlich Hunderte Milliampere ziehen. Damit ist die 12-Volt-Batterie über Nacht hinüber. Ich habe zahlreiche Fälle diagnostiziert, bei denen das DC-DC-Modul selbst die Quelle dieses Stromverbrauchs war – nicht etwa ein klemmendes Karosseriesteuergerät oder ein nachgerüstetes Gerät.

Die genaue Eingrenzung, ob es am DC-DC-Wandler liegt oder an etwas anderem, das ähnliche Symptome verursacht, erfordert eine systematische Vorgehensweise. Sie müssen zwei entscheidende Fragen beantworten: Lädt der Wandler, wenn er sollte? Und verbraucht er Strom, wenn er das auf keinen Fall tun dürfte?

Der schwierige Teil ist, dass viele andere Fehler wie ein defekter Wandler aussehen können. Ich habe schon fehlerhafte Ruhezustände im Karosseriesteuergerät (BCM), Telematikeinheiten oder sogar im Infotainmentsystem gesehen. Manchmal ist es ein beschädigter Hochspannungs-Interlock-Loop (HVIL) oder einfach ein Softwarefehler, der verhindert, dass das HV-System überhaupt aktiviert wird. Deshalb dürfen Sie nicht einfach basierend auf einer Vermutung einen neuen Wandler einbauen. Sie brauchen fundierte Daten.

Prüfung auf Dauerstromverbrauch

Wenn ich einen konstanten Stromverbrauch vermute, ist die Sicherungszieh-Methode meine erste Wahl. Sie ist die zuverlässigste Methode, um ihn zu isolieren. Im Prinzip machen Sie dasselbe wie bei einem Dauerstromverbrauch aus einem Kraftstoffpumpenstromkreis. Schließen Sie ein Amperemeter in Reihe mit dem Minuspol der 12-Volt-Batterie an. Stellen Sie sicher, dass das Auto vollständig „eingeschlafen“ ist – das kann 15 bis 30 Minuten dauern, bei manchen Modellen sogar länger. Sobald es ruht, ziehen Sie nacheinander die Sicherungen. Wenn der Stromverbrauch stark abfällt, sobald Sie die Sicherung für den DC-DC-Wandler ziehen (oft als „PCS“, „DCDC“ oder „Aux Pwr“ beschriftet, je nach Hersteller), haben Sie den Schuldigen gefunden. Sie raten nicht – Sie messen und eliminieren Variablen.

Prüfung auf fehlende Ladespannung

Wenn die 12-Volt-Batterie nicht geladen wird, selbst wenn das Auto im „Bereit“-Modus ist, ist das ein weiteres klares Zeichen. Zuerst stellen Sie sicher, dass das Auto tatsächlich im Bereit-Modus ist. Dann messen Sie die Spannung direkt an den Polen der 12-Volt-Batterie. Sie sollte auf etwa 13,8–14,8 V ansteigen. Bleibt sie auf Batteriespannung (z. B. 12,4 V oder weniger), erfüllt der Wandler seine Aufgabe nicht. Ein guter Diagnosescanner ist hier ebenfalls unschätzbar wertvoll. Ich überwache oft den vorgeschriebenen Zustand des DC-DC-Wandlers im Vergleich zu seiner tatsächlichen Ausgangsspannung und -stromstärke. Wenn der Fahrzeugcomputer dem Wandler sagt, er solle laden, aber ich keine Ausgabe sehe, ist der Wandler wahrscheinlich intern ausgefallen.

Wenn der DC-DC-Wandler selbst das Problem ist, liegen die Ursachen fast immer in seiner internen Elektronik. Wir sprechen von der Leiterplatte, den Leistungshalbleitern (wie MOSFETs), den Transformatoren und der Wärmeableitung. Das sind keine klassischen „Verschleißteile“; sie fallen aus aufgrund von Belastung, Umgebungseinflüssen oder manchmal einfach aufgrund einer Konstruktionsbeschränkung.

Einer der häufigsten Fehlerpunkte, auf die ich gestoßen bin – und der in der Service-Literatur einiger Fahrzeuge dokumentiert ist – sind Risse in keramischen SMD-Kondensatoren. Bei bestimmten Elektroautos, wie dem GM Bolt EV von 2017–2019, kann das ständige thermische Zyklen – Erwärmen während des Betriebs, Abkühlen beim Abstellen – mikroskopisch kleine Risse in diesen Kondensatoren verursachen. Sobald sie reißen, verlieren sie ihre Kapazität oder gehen in den Unterbrechungszustand, was die Steuerlogik stört und das gesamte Modul abschalten kann.

Thermische Zyklen zerstören auch Lötstellen, besonders an den Leistungs-MOSFETs und Transformatoren. Langfristig ermüdet das Lot durch ständige Ausdehnung und Kontraktion und bildet sogenannte „kalte Lötstellen“. Diese sind schwer zu diagnostizieren, da sie bei Kälte funktionieren, aber unter Last intermittierend ausfallen. Und bei Modulen, die in heißen Motorraumumgebungen montiert sind, können Elkos austrocknen. Dann können sie die Spannung nicht mehr richtig filtern, was zu Instabilität oder komplettem Ausfall führt.

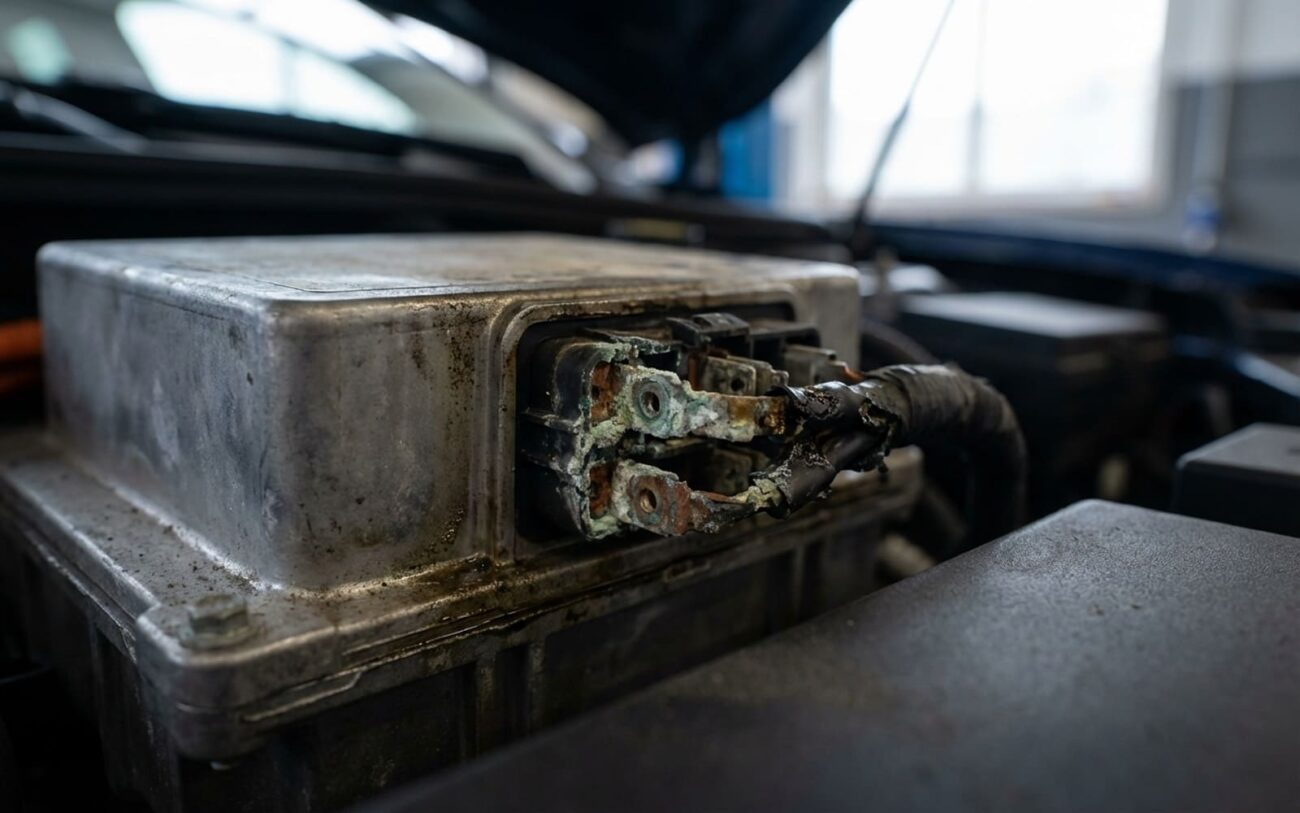

Verschmutzung ist ein weiterer realer Killer. Wenn die Dichtungen an den Steckverbindern oder am Gehäuse nachlassen, können Feuchtigkeit und Streusalz eindringen. Das führt zu Korrosion an den Leiterbahnen oder Bauteilanschlüssen und verursacht Unterbrechungen oder Kurzschlüsse. Ich habe Module aus Fahrzeugen aus Küstenregionen gezogen, bei denen Salzwasser mehrere Leiterbahnen auf der Platine komplett zerstört hatte.

Dann gibt es noch Spannungsspitzen. Die können einen Wandler sofort töten. Ein starker Impuls von der Hochspannungsseite – etwa während aggressiver Rekuperation – oder sogar ein falsch durchgeführter Starthilfevorgang am 12-Volt-System kann einen Überspannungsstoß durch die Steuerelektronik schicken und praktisch einen MOSFET oder eine Diode „verdampfen“. Das sind keine schleichenden Ausfälle, sondern katastrophale und meist irreparable Schäden.

Wie Sie das Problem beheben, hängt stark von der Ursache ab und davon, über welche Werkzeuge und Fachkenntnisse Sie verfügen. Eines ist unverhandelbar: Sicherheit hat oberste Priorität. Wir arbeiten hier mit Hochspannungssystemen, daher sollten nur entsprechend geschulte Techniker daran arbeiten.

Nehmen Sie niemals einfach an, die Reparatur habe funktioniert. Die Validierung ist absolut entscheidend, besonders bei Hochspannungssystemen. Sie wollen nicht, dass ein Kunde morgen wieder gestrandet ist.

Bei einfacher Anschlussreinigung oder -wartung ist der Test einfach: Im Bereit-Modus messen Sie die Spannung an den Polen der 12-Volt-Batterie. Sie sollte stabil bei 13,8–14,8 V liegen. Dann schalten Sie alle größeren Verbraucher ein – Fernlicht, Heckscheibenheizung, Klimaanlage auf Maximum. Die Spannung kann leicht absinken, sollte aber über 13,2 V bleiben und sich schnell erholen. Ein starker Abfall zeigt mir, dass noch Widerstand im Ladekreis besteht oder die Reparatur unvollständig war.

Bei einer Bauteilreparatur oder einem kompletten Modulaustausch gehe ich noch einen Schritt weiter. Zuerst führe ich immer einen Dauerstromverbrauchstest durch. Ich lasse das Auto den kompletten Schlafzyklus durchlaufen (wieder 15–30 Minuten, manchmal länger). Sobald es schläft, prüfe ich, ob der Gesamtverbrauch unter 50 Milliampere liegt. Ist er höher, verhindert etwas noch das Abschalten – es könnte der neue Wandler sein oder ein anderes Modul, das vom ursprünglichen Fehler betroffen war.

Zweitens fahre ich das Auto 20–30 Minuten. Während der Fahrt überwache ich die Ausgangsspannung des DC-DC-Wandlers über einen OBD2-Scanner. Die Spannung muss stabil im vom Hersteller vorgegebenen Bereich bleiben – typischerweise 13,5–15,0 V – unabhängig von der Fahrweise. Plötzliche Abfälle oder Anstiege deuten auf Instabilität hin, und das bedeutet, das Problem ist nicht wirklich gelöst. Dazu brauchen Sie ein qualitativ hochwertiges Digitalmultimeter, einen DC-Stromzangenmessgerät für den Verbrauchstest und einen leistungsfähigen Scanner, der Live-Daten des DC-DC-Wandlers auslesen kann.

Sprechen wir über echte Zahlen und Risiken, denn hier wird es konkret. Die Reparaturkosten hängen stark von der gewählten Methode und den Arbeitsstundensätzen Ihrer Werkstatt ab.

Die wirtschaftliche Entscheidung wird besonders kritisch, wenn die Reparaturkosten 40 % des Marktwerts des Fahrzeugs erreichen. Ein DC-DC-Wandler-Ausfall ist ernst, kein Zweifel – aber der Austausch an einem älteren, wertminderen Elektroauto kann für den Besitzer finanziell keinen Sinn ergeben. Sie müssen die Reparaturkosten gegen die verbleibende Nutzungsdauer und den Wiederverkaufswert abwägen. Ich habe schon gesehen, dass Besitzer denselben Wandler zweimal an einem fünf Jahre alten Elektroauto repariert haben – manchmal lohnt es sich, manchmal eben nicht. Es ist eine schwierige Entscheidung, aber eine, die ich regelmäßig mit Kunden treffe.

Prävention ist immer besser als Reparatur – jedes Mal. Die Gesundheit Ihrer 12-Volt-Hilfsbatterie beeinflusst direkt den DC-DC-Wandler. Eine schwache oder ausfallende 12-Volt-Batterie zwingt den Wandler, länger und stärker zu arbeiten, um die Ladung aufrechtzuerhalten. Das bedeutet mehr Wärme und mehr thermische Belastung für die internen Bauteile. Dieser ständige Hochlastbetrieb beschleunigt den Verschleiß von Kondensatoren, MOSFETs und Lötstellen – genau die Bauteile, die ich zuvor als ausfallgefährdet genannt habe.

Mein Rat: Tauschen Sie die 12-Volt-Batterie planmäßig aus. Warten Sie nicht, bis sie komplett tot ist. Die meisten Elektroautos verwenden AGM-Batterien, die typischerweise 5–7 Jahre halten. Wenn Sie langsames Einschalten bemerken (ja, auch im Elektroauto hören Sie, wenn die Kontaktoren langsamer schließen), dimme Lichter nach dem Abstellen oder häufige „12-Volt-Batterie schwach“-Warnungen, lassen Sie sie frühzeitig prüfen. Es ist eine günstige Versicherung.

Monatliche Überwachung dauert zwei Minuten und kann Probleme erkennen, bevor sie groß werden. Nehmen Sie ein digitales Multimeter: Mit ausgeschaltetem Auto prüfen Sie die Spannung der 12-Volt-Batterie. Sie sollte über 12,4 V liegen. Dann starten Sie das Auto (in den Bereit-Modus) und prüfen erneut. Die Spannung sollte sofort auf 13,8–14,8 V ansteigen. Wenn nicht, oder wenn sie träge reagiert, lädt der DC-DC-Wandler nicht. Einige Elektroautos zeigen die Ausgangsspannung des Wandlers sogar auf ihren Energiebildschirmen an – achten Sie auf Unregelmäßigkeiten.
