Funktionsweise des DC-DC Converters in Elektro- und Hybridfahrzeugen

Wenn das 12-Volt-System Ihres Hybrid- oder Elektrofahrzeugs ständig ausfällt: Wahrscheinlich liegt es nicht nur an der Batterie

Wenn Sie diesen Text lesen, vermute ich, dass Ihr Hybrid- oder Elektrofahrzeug Probleme macht. Vielleicht startet es nicht, das Armaturenbrett sieht aus wie ein Weihnachtsbaum oder Sie müssen die kleine 12-Volt-Batterie ständig überbrücken. Ich habe das tausendmal gesehen, und meistens ist nicht die 12-Volt-Batterie selbst schuld, sondern etwas, das man DC-DC-Wandler nennt.

Stellen Sie es sich so vor: In einem herkömmlichen Benziner lädt die Lichtmaschine die 12-Volt-Batterie und versorgt alle Niederspannungssysteme – Lichter, Radio, Computer, Fensterheber, was auch immer. Aber Hybride und Elektrofahrzeuge haben keine Lichtmaschine. Stattdessen nutzen sie diesen DC-DC-Wandler. Seine Aufgabe ist es, die Hochspannungsenergie aus der großen Traktionsbatterie (typischerweise 100 bis 400 Volt Gleichspannung) herunterzutransformieren auf eine stabile Spannung von 12 bis 14 Volt. Diese 12-Volt-Spannung lädt Ihre Hilfsbatterie wieder auf und hält alle Niederspannungssysteme am Laufen.

Was passiert nun, wenn dieser Wandler ausfällt? Ganz einfach: Ihr 12-Volt-System verliert seine Hauptladequelle. Selbst wenn Ihre Hauptbatterie des Hybrid- oder Elektrofahrzeugs voll geladen ist, wird das Fahrzeug ohne eine gesunde 12-Volt-Versorgung nicht „aufwachen“. Deshalb täuscht ein ausfallender Wandler oft den Eindruck einer leeren 12-Volt-Batterie vor. Aber glauben Sie mir: Einfach die Batterie zu wechseln, behebt nicht das eigentliche Problem. Diesen Unterschied zu verstehen, ist entscheidend – besonders, weil sich diese Symptome schnell verschlimmern und sogar Ihre Sicherheit gefährden können.

Die Warnsignale: So erkennen Sie einen defekten DC-DC-Wandler

Die meisten elektronischen Bauteile geben nicht einfach ohne Vorwarnung auf, und der DC-DC-Wandler ist da keine Ausnahme. Die Anzeichen häufen sich meist über die Zeit und werden oft fälschlicherweise auf andere Ursachen zurückgeführt – eine schwache Batterie, ein Softwarefehler. Doch sobald Sie wissen, wonach Sie suchen müssen, wird das Muster ziemlich klar.

Am häufigsten sehe ich eine 12-Volt-Batterie, die immer wieder leer wird, selbst nachdem Sie sie aufgeladen oder sogar durch eine neue ersetzt haben. Sie gehen zum Auto, und es ist komplett tot – kein Licht, keine Türöffnung, gar nichts – obwohl die Haupt-Hochspannungsbatterie noch genügend Ladung anzeigt. Das passiert, weil der DC-DC-Wandler seine Aufgabe nicht erfüllt, die 12-Volt-Batterie aufzuladen, egal ob das Fahrzeug läuft oder im Standby-Modus steht.

Ein weiterer klarer Hinweis sind zahlreiche, scheinbar unzusammenhängende Warnleuchten, die beim Starten des Fahrzeugs aufleuchten. Ich meine Kontrollleuchten wie Motor, Lenkunterstützung, ABS, Bremssystem, Traktionskontrolle, Stabilitätskontrolle – das ganze Programm. Das sind keine zufälligen Fehler. Moderne Fahrzeuge nutzen ein Controller Area Network (CAN-Bus), über das alle Module miteinander kommunizieren. Wenn die 12-Volt-Spannung beim Start absackt, können viele dieser Steuergeräte nicht korrekt initialisiert werden und melden Fehler. Es sieht aus, als wäre alles kaputt, doch das eigentliche Problem ist oft nur eine zu niedrige Systemspannung, weil der DC-DC-Wandler keine starke, stabile Ladung liefert.

Dann gibt es noch das Fahrverhalten: Sie sind im „Bereit“-Modus, fahren los, und plötzlich fallen die Zusatzsysteme aus. Der Infotainment-Bildschirm flackert oder bleibt schwarz, der Gebläseventilator schaltet ab oder das Kombiinstrument verhält sich merkwürdig. Wir nennen das einen „Brownout“ – die Spannung des 12-Volt-Systems sinkt unter das Niveau, das benötigt wird, um die Elektronik stabil zu halten. Das Fahrzeug kann sich noch eine Weile fortbewegen, aber sobald die 12-Volt-Batterie vollständig entladen ist, schaltet sich das gesamte Fahrzeug ab. Das bedeutet, Sie verlieren Servolenkung und Bremsunterstützung – und das ist nicht nur lästig, sondern ausgesprochen gefährlich, besonders auf der Autobahn.

Meine Vorgehensweise: Das eigentliche Problem genau identifizieren

Bevor Sie vorschnell Schlüsse ziehen und einfach Teile austauschen, müssen Sie die einfachen Ursachen ausschließen. Eine wirklich schwache 12-Volt-Batterie, ein parasitärer Stromverbrauch (etwas verbraucht Strom, wenn das Fahrzeug aus ist), ein schlechter Masseanschluss oder sogar eine durchgebrannte Sicherung können alle wie ein Wandlerdefekt aussehen. Deshalb ist eine ordnungsgemäße Diagnose entscheidend. So gehe ich typischerweise vor, um die Kernsymptome zu analysieren und den eigentlichen Schuldigen zu isolieren.

Ein häufiger Fehler, den ich sehe: Mechaniker tauschen die 12-Volt-Batterie aus, machen Feierabend, und eine Woche später ist der Kunde mit demselben Problem wieder da. Sie müssen das Ladesystem immer unter Last testen, nicht nur im Ruhezustand. Eine Ruhespannung von 12,6 Volt an der Batterie sagt absolut nichts aus, wenn der Wandler nicht aktiv ist und Strom liefert.

Unter der Haube: Warum diese Bauteile ausfallen

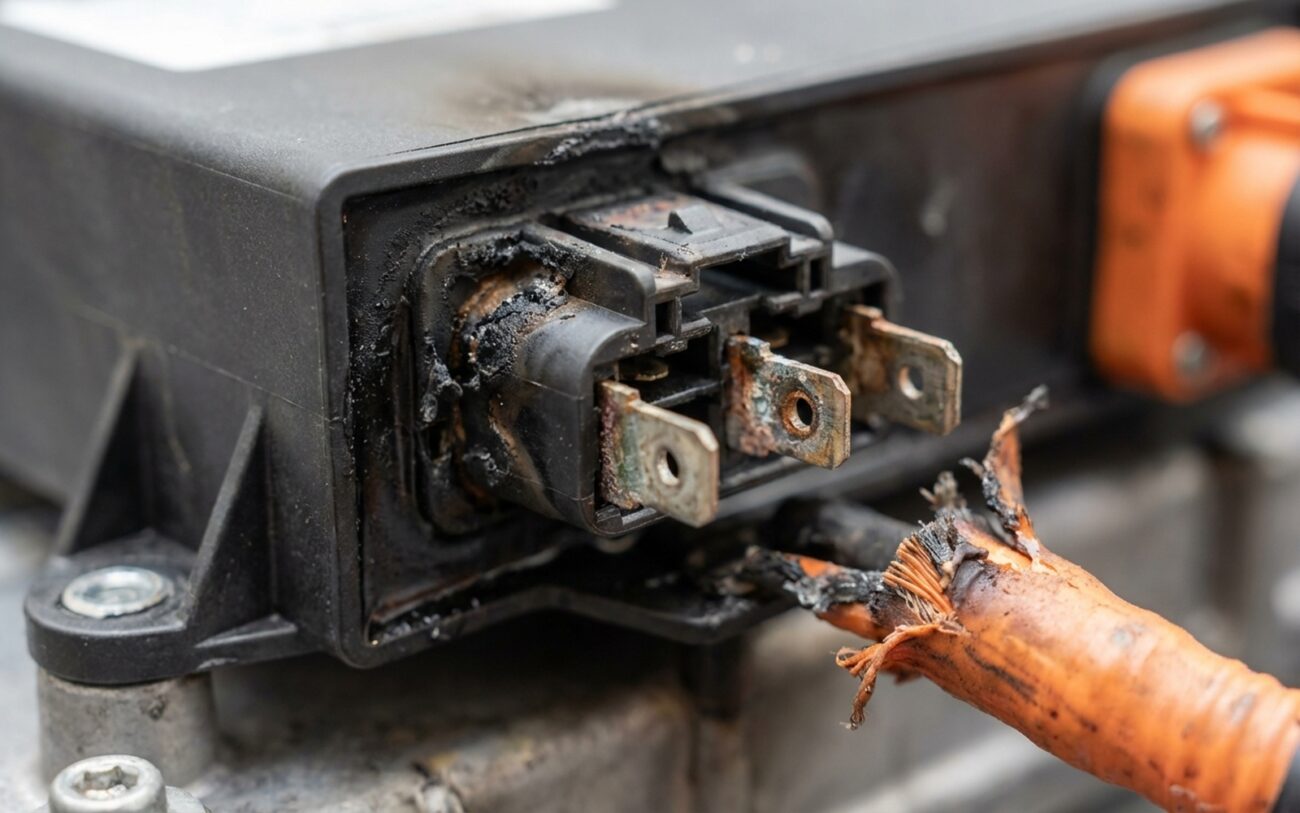

Wenn ich sage, ein DC-DC-Wandler ist ausgefallen, meine ich normalerweise nicht eine einfache durchgebrannte Sicherung oder einen losen Draht. Wir sprechen von internen elektronischen Defekten in einem versiegelten, hochzuverlässigen Bauteil. Der häufigste Fehlerpunkt ist die Leistungsschaltstufe – typischerweise IGBTs (Isolierte Gate Bipolartransistoren) oder MOSFETs. Diese Bauteile schalten hohe Ströme mit hohen Frequenzen, um die Spannung herunterzusetzen. Im Laufe der Zeit erzeugen ständige Heiz- und Kühlzyklen mechanische Spannungen, die zu winzigen Rissen in den Lötstellen führen, zu einer Alterung der Halbleiter oder manchmal sogar zu Kurzschlüssen.

Eine weitere Schwachstelle, die ich gesehen habe, sind die Hochspannungs-Gleichstrom-Zwischenkreiskondensatoren. Sie dienen dazu, die eingehende Leistung zu glätten. Doch die Elektrolytflüssigkeit darin trocknet mit der Zeit aus, besonders wenn sie in einer heißen Motorhaube sitzen. Man sieht oft gewölbte oder sogar geöffnete Deckel – klassische Anzeichen eines Kondensatorausfalls. Sobald sie ihre Kapazität verlieren, kann der Wandler die Leistung nicht mehr richtig regeln und schaltet sich oft unter Last einfach ab.

Manchmal sind es auch Risse in Leiterplattenbahnen oder verschlechterte Isolationsbarrieren zwischen der Hochspannungs- und der 12-Volt-Seite. Letzteres ist ein ernsthaftes Sicherheitsrisiko, da Hochspannung in das 12-Volt-System durchschlagen könnte, was Schäden an allen Niederspannungskomponenten oder sogar Personenschäden verursachen kann.

Und ja, diese Ausfälle folgen bestimmten Mustern. Beispielsweise gibt es bei einigen Toyota-Hybriden bekannte Service-Bulletins zu Transistorausfällen im DC-DC-Wandler, die OBD2-Codes wie P0AA6 oder P0A1A auslösen können. Auch wenn ich hier keine konkreten TSB-Nummern nenne, ist es fair zu sagen, dass bestimmte Modelljahre und Plattformen aufgrund von Konstruktionsentscheidungen oder Wärmemanagement eine überdurchschnittlich hohe Ausfallrate haben. Die wichtigste Erkenntnis für mich: Wenn der Wandler intern ausfällt, ist es kein Zufall – es ist meistens Verschleiß an einem Bauteil, das extrem hart arbeitet.

Doch hier ist, was kein Wandlerproblem ist: Eine 12-Volt-Batterie, die leer wurde, weil jemand das Licht angelassen hat, eine durchgebrannte Sicherung durch einen Kurzschluss woanders oder ein schlechter Masseanschluss am Batterieklemme. Das sind externe Probleme, und ich prüfe immer zuerst die einfachen Dinge. Der Wandler wird nur beschuldigt, wenn er eindeutig seine Hauptaufgabe nicht erfüllt – nämlich stabile, geregelte 12-Volt-Spannung bereitzustellen, wenn das Hochspannungssystem aktiv ist.

Die Reparatur: Ihre Optionen und die Realität

Meine Endkontrolle: So wissen Sie, ob die Reparatur wirklich funktioniert hat

Gehen Sie niemals davon aus, dass die Arbeit erledigt ist, nur weil der neue Wandler eingebaut ist. Sie müssen die Leistung unter realen Bedingungen überprüfen. Hier trenne ich gute Arbeit von bloßem Raten.

Wenn Sie die gesamte Einheit ausgetauscht haben, ist dies mein Go/No-Go-Test: Im „Bereit“-Modus schalten Sie alles ein, was Strom verbraucht – Fernlicht, Gebläse auf Maximum, Heckscheibenheizung, eventuell sogar die Sitzheizung. Lassen Sie alles mindestens 10 Minuten laufen. Messen Sie mit einem guten Digitalmultimeter direkt an den Anschlüssen der 12-Volt-Batterie die Spannung. Diese sollte stabil zwischen 13,8 und 14,8 Volt bleiben. Fällt sie unter 13,2 Volt oder beginnt zu schwanken, stimmt noch etwas nicht. Entweder ist der neue Wandler defekt, oder es gibt ein Problem in der Verkabelung oder Steuerlogik, das weiter untersucht werden muss.

Wenn Sie nur eine externe Verbindung repariert haben – z. B. einen korrodierten Anschluss gereinigt –, führe ich immer einen Spannungsabfalltest durch. Bei einer Belastung von 20 Ampere (ich verwende dafür eine große Prüflampe oder einen Heizlüfter) messe ich die Spannung zwischen dem Ausgangsanschluss des Wandlers und dem Pluspol der 12-Volt-Batterie. Zeigt sich ein Abfall von mehr als 0,1 Volt, liegt noch zu viel Widerstand in der Verbindung vor. Zeit, sie erneut zu reinigen oder das Kabel komplett zu ersetzen.

Zum Schluss schließe ich immer das Diagnosegerät an. Ich stelle sicher, dass alle relevanten Fehlercodes (wie P0A1A, P0A1F oder herstellerspezifische Codes) gelöscht sind und – noch wichtiger – nicht sofort wieder auftauchen. Ich prüfe auch die Live-Daten zur Ausgangsspannung und zum Ausgangsstrom des DC-DC-Wandlers, um zu bestätigen, dass er korrekt auf Laständerungen reagiert. Es geht um Bestätigung, nicht um Hoffnung.

Die harte Wahrheit: Kosten und wann man aufgeben sollte

Seien wir ehrlich – das ist eine große Reparatur. Der DC-DC-Wandler ist ein zentraler Bestandteil der Hochspannungsarchitektur Ihres Fahrzeugs und wird nicht billig sein. Hier eine grobe Übersicht, was Sie erwarten können:

Diese Kosten zwingen viele meiner Kunden zur Realitätsprüfung. Wenn die Reparaturkosten etwa 40 % des aktuellen Marktwerts Ihres Fahrzeugs erreichen – besonders bei einem älteren Hybrid oder Elektrofahrzeug mit hohen Laufleistungen –, müssen Sie sich wirklich fragen: Lohnt sich das? Berücksichtigen Sie das Alter der Traktionsbatterie, verbleibende Garantie und den Gesamtzustand des Fahrzeugs. Ich habe schon zu oft gesehen, wie Leute 3.000 $ in ein Auto investieren, das nur 6.000 $ wert ist, um sechs Monate später eine weitere große Reparatur zu benötigen. Es geht nicht nur um das Geld, das Sie heute ausgeben, sondern um die langfristige Zuverlässigkeit und was finanziell sinnvoll ist.

Gesund halten: Meine Tipps, um diesen Ärger zu vermeiden

Die meisten DC-DC-Wandlerausfälle, die ich sehe, gehen auf zwei Ursachen zurück: Hitze und Verschmutzung. Diese Bauteile sind oft an heißen Stellen verbaut – nahe anderer Leistungselektronik oder unter der Motorhaube – und sind auf gute Belüftung oder Flüssigkeitskühlung angewiesen, um im Betriebstemperaturbereich zu bleiben. Den Kühlweg frei zu halten, ist eine der besten vorbeugenden Maßnahmen. Wenn Ihr Wandler Lufteinlasskanäle oder Kühlrippen hat, stellen Sie sicher, dass diese frei von Blättern, Schlamm oder anderem Straßenschmutz sind.

• Bei Modellen mit Flüssigkeitskühlung verwenden Sie immer das vom Hersteller vorgeschriebene Kühlmittel. Allgemeine oder nicht-organische Kühlmittel können Korrosion in den winzigen Mikrokanälen der Kühlplatte verursachen, was die Wärmeübertragung verringert und zu vorzeitigem Ausfall führt.

• Zur Früherkennung empfehle ich, dies in Ihre Routine aufzunehmen: Einmal im Monat, mit dem vollständig aktivierten Fahrzeug im „Bereit“-Modus (einfach in der Einfahrt stehen), messen Sie die Spannung der 12-Volt-Batterie mit einem Multimeter. Sie sollten konstant zwischen 13,8 und 14,8 Volt messen.

• Zeigt das Gerät nur 12,6 Volt an – also die Ruhespannung einer vollgeladenen Batterie –, dann erfüllt Ihr DC-DC-Wandler seine Aufgabe nicht. Das ist Ihr erstes echtes Warnsignal, und wenn Sie es hier erkennen, können Sie verhindern, dass Sie am Straßenrand stehen bleiben.

Und wenn Sie sich fragen, wie das alles mit anderen Systemen zusammenhängt: Ein ausfallender DC-DC-Wandler kann manchmal wie eine Hybrid-System-Übertemperaturwarnung aussehen, wenn seine eigene Thermik beeinträchtigt ist, oder leicht mit einer Nicht-Start-Situation verwechselt werden, wenn das 12-Volt-System komplett tot ist. Doch sobald Sie die entscheidende Rolle des Wandlers verstehen, wird die Diagnose meist viel klarer.
