Wenn das elektrische System Ihres Fahrzeugs verrückt spielt: Wahrscheinlich ist der CAN-Bus schuld

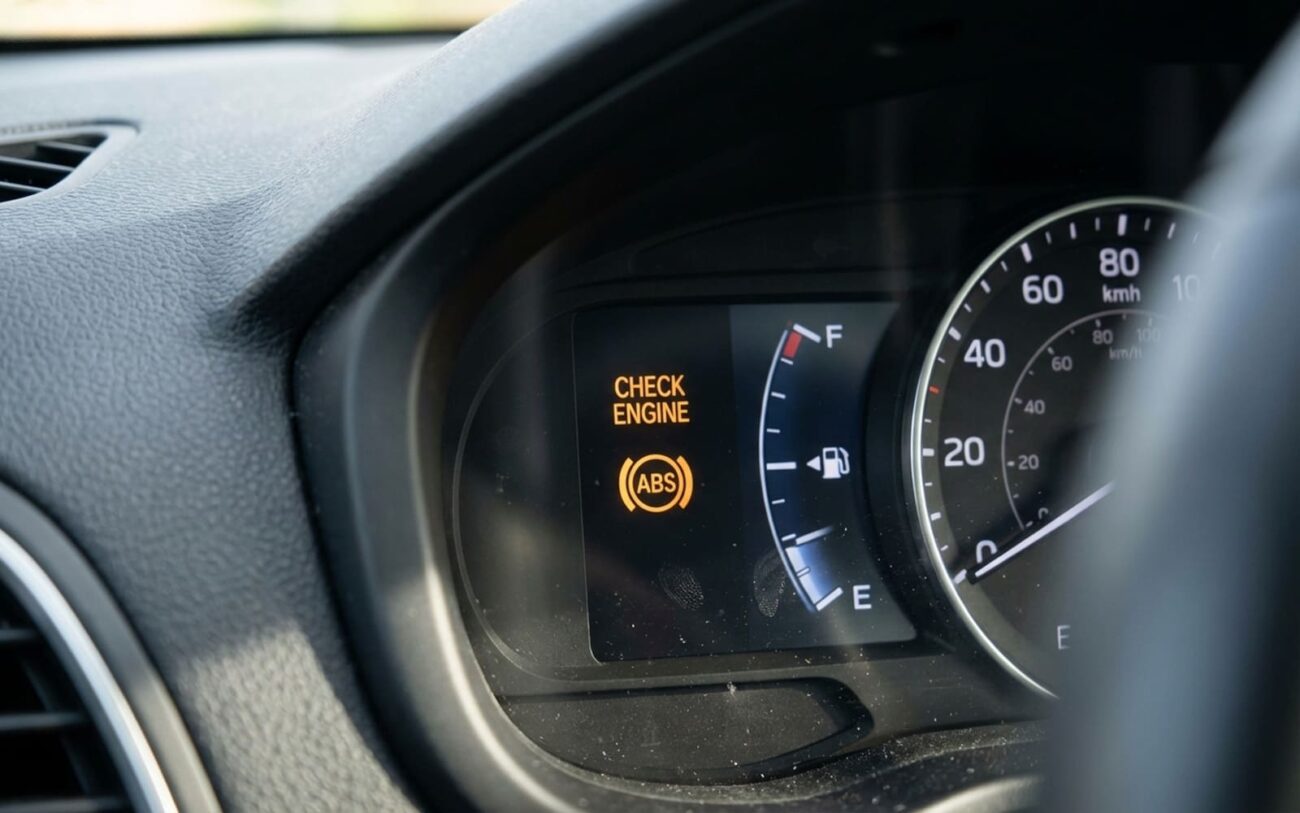

Sie kennen dieses Gefühl, oder? Sie drehen den Schlüssel, der Motor startet, alles scheint in Ordnung – doch dann sehen Sie auf das Armaturenbrett und es leuchtet wie ein Weihnachtsbaum. ABS, Airbag, Motorwarnleuchte, Traktionskontrolle – alles schreit Sie an. Oder vielleicht versuchen Sie, die Hauptuntersuchung zu machen, und das OBD-II-Diagnosegerät verbindet sich einfach nicht, obwohl das Radio spielt und die Fenster sich noch öffnen und schließen.
Nach 25 Jahren in diesem Geschäft kann ich Ihnen sagen: Das sind keine zufälligen elektrischen Geistererscheinungen. Das sind die klassischen, untrüglichen Anzeichen eines CAN-Bus-Kommunikationsausfalls. Ich habe das Dutzende, wahrscheinlich Hunderte Male gesehen. Systeme, die eigentlich nichts miteinander zu tun haben, fallen plötzlich gleichzeitig aus, während andere, scheinbar unabhängige Funktionen weiterlaufen. Das ist kein Zufall; es ist die Handschrift eines Ausfalls im Controller Area Network (CAN) Ihres Fahrzeugs.
Stellen Sie sich das wie Ihr Heim-Internet vor. Alle Ihre Smart-Geräte kommunizieren über das Netzwerk. Wenn der Router ausfällt oder ein Hauptkabel durchtrennt wird, funktionieren plötzlich Ihre Smart-Lichter, die Heizungssteuerung und der Fernseher nicht mehr – obwohl sie einzeln in Ordnung sind. Der CAN-Bus Ihres Fahrzeugs funktioniert genau so, nur eben für kritische Systeme.
Latenz: HOCH
Das Konzept
„Moderne Fahrzeuge nutzen ein digitales Netzwerk – wie ein Computernetzwerk – bei dem Module Daten über gemeinsame Leitungen austauschen, statt über einzelne Kabel.“
Heutige Autos sind im Grunde Computer auf Rädern, und all diese verschiedenen Rechner – das Motorsteuergerät (ECM), das Getriebesteuergerät (TCM), das Antiblockiersystem (ABS), das Airbag-Modul, das Bordnetzsteuergerät (BCM) – sie alle müssen miteinander kommunizieren. Anstatt für jede einzelne Information ein separates Kabel zu verlegen, teilen sie sich ein gemeinsames Adernpaar, den CAN-Bus, um Nachrichten auszutauschen. Das ist effizient, bedeutet aber auch, dass ein einzelner Fehler einen ganzen Bereich des Fahrzeugs lahmlegen kann.
Automobilhersteller wie Toyota unterteilen dieses Netzwerk aus praktischen und sicherheitsrelevanten Gründen typischerweise in Segmente. Am häufigsten findet man einen High-Speed-CAN-Bus (HS-CAN), der kritische, zeitkritische Daten verarbeitet: Motorlast, Drosselklappenstellung, ABS-Aktivierung, Getriebeschaltvorgänge. Dann gibt es einen Low-Speed-CAN-Bus (LS-CAN) für Komfort- und Bequemlichkeitsfunktionen: Fensterstellung, Sitzspeicher, Türverriegelung, Radio. Wenn einer dieser Busse ausfällt, fallen alle Funktionen auf diesem Segment aus, während der Rest des Fahrzeugs möglicherweise weiterhin normal funktioniert. Diese Segmentierung ist kein Mangel; es ist eine Sicherheitsfunktion, die verhindern soll, dass ein kleiner Fehler Ihre Bremsen oder Lenkung deaktiviert. Doch wenn es trotzdem passiert, verursacht es viel Verwirrung.
Diagnose des Problems: Wo man anfangen sollte
Bevor Sie vorschnell Schlüsse ziehen und in Kabelbäume eingreifen, müssen Sie die einfachen Dinge ausschließen. Ein ausgefallenes Kombiinstrument könnte beispielsweise nur eine durchgebrannte Sicherung, einen schlechten Masseanschluss oder ein defektes Instrument selbst sein – nicht unbedingt ein vollständiger CAN-Bus-Fehler. Der entscheidende Punkt, aus meiner Erfahrung, ist das Erkennen von Mustern. Wenn plötzlich mehrere, voneinander unabhängige Module die Kommunikation einstellen, besonders in verschiedenen Bereichen des Fahrzeugs, dann haben Sie es fast sicher mit einem Netzwerkproblem zu tun. Wenn nur eine Sache ausfällt, etwa ein einzelnes Fenster, handelt es sich wahrscheinlich um ein lokales Problem, nicht um den gesamten Bus.
| Symptom | Wahrscheinlicher CAN-Bus-Fehler | Häufige externe Ursachen | Mein entscheidender Test |
|---|---|---|---|
| Keine Kommunikation mit Motor-, Getriebe- oder ABS-Modulen über das Diagnosegerät. | Fehler im High-Speed-CAN-Bus – wahrscheinlich Unterbrechung, Kurzschluss gegen Masse oder Spannung oder fehlender Abschlusswiderstand. | Defektes ECM, durchgebrannte Sicherung für die ECU-Stromversorgung oder defekter OBD-II-Stecker. |
Zuerst prüfe ich den Widerstand zwischen den Pins 6 (CAN_H) und 14 (CAN_L) am OBD-II-Port bei ausgeschalteter Zündung. Er sollte 60 Ohm betragen. Dann messe ich bei eingeschalteter Zündung die Spannung: CAN_H sollte etwa 2,6 V und CAN_L etwa 2,4 V betragen. |
| Elektrische Fensterheber, Türverriegelung und Innenbeleuchtung funktionieren nicht. | Fehler im Low-Speed-CAN-Bus, oft im Bereich der Karosserieelektronik. | Ausfallendes Bordnetzsteuergerät (BCM), schwache Batterie oder schlechte Masseverbindung. |
Ich verwende typischerweise ein Oszilloskop, um an einem bekannten funktionierenden Modul dieses Busses, z. B. einem Türmodul-Anschluss, nach Signalaktivität zu suchen. Man erwartet saubere, rechteckige Signale. |
| Spezifische U-Codes (z. B. U0100, U0101) bei mehreren Modulen. | Ein einzelnes defektes Modul verursacht einen Kurzschluss oder zieht die CAN-Bus-Spannung herunter, oder das Gateway-Modul fällt aus. | Eingeklemmter Kabelbaum, Wassereintritt in ein Modul oder Korrosion an einer Verzweigungsstelle. |
Hier fange ich an, Module einzeln abzuklemmen, während ich den Buswiderstand oder die Spannung überwache. Sobald der Widerstand oder die Spannung wieder normal wird, haben Sie den Schuldigen gefunden. |
Das Gateway-Modul: Der Router des Gehirns
Die Gateway-Zentrale:
Jedes moderne Fahrzeug verfügt über ein Gateway-Modul. Dieses Modul fungiert als zentrale Schnittstelle, Übersetzer und Brücke zwischen dem High-Speed- und dem Low-Speed-Bus (und manchmal auch anderen Netzwerken wie LIN oder FlexRay). Da es die Brücke bildet, kann ein ausgefallenes Gateway den Eindruck erwecken, dass mehrere voneinander unabhängige Systeme ausgefallen sind – selbst wenn diese Systeme auf ihrem eigenen Bus eigentlich einwandfrei funktionieren. Ich habe Fahrzeuge diagnostiziert, bei denen Motor und ABS voll funktionsfähig waren, aber das Gateway keine Nachrichten an den OBD-II-Port weiterleitete, sodass das Diagnosegerät nichts sah. Es ist schwierig, dies zu lokalisieren, wenn man nicht weiß, wonach man sucht.
Es ist wichtig zu betonen, was ein CAN-Bus-Fehler nicht ist: Es ist kein einzelner defekter Schalter oder ein durchtrennter Draht zu einem Sensor. Das sind punktuelle Ausfälle, die normalerweise nur diese eine Komponente betreffen. Ein echter CAN-Bus-Fehler betrifft mehrere Module im Netzwerk. Außerdem sollten Sie CAN nicht mit LIN (Local Interconnect Network) verwechseln; LIN ist ein langsameres, einfacheres Protokoll für weniger kritische Geräte wie Fensterhebermotoren oder Spiegelverstellungen. Wenn Ihre elektrischen Fensterheber Probleme machen, könnte es ein LIN-Bus-Problem sein, aber Ihr Motor wird davon nichts mitbekommen.
Die Reparatur: Wie wir Ihr Fahrzeug wieder zum Sprechen bringen
Das ist Profi-Gebiet. Ernsthaft.
Diese Schritte erfordern spezialisiertes Wissen, Präzision, geeignete Werkzeuge und oft auch Original-Schaltpläne. Der Versuch, diese Reparaturen ohne die nötige Expertise durchzuführen, kann Kettenreaktionen auslösen, teure Module beschädigen oder Ihr Fahrzeug komplett außer Betrieb setzen. Machen Sie sich nicht am Netzwerk zu schaffen, wenn Sie nicht genau wissen, was Sie tun.
Reparatur der Busverkabelung Nur für Profis
Austausch des Netzwerkabschlusswiderstands Nur für Profis
Austausch des Gateway-Moduls Nur für Profis
Reparaturverifizierung: Meine Checkliste für Erfolg
Einfach Fehlercodes löschen reicht bei Weitem nicht aus. Sie brauchen handfeste Beweise, dass das Netzwerk gesund ist. So sieht mein typischer Verifizierungsprozess aus:
- Widerstandsprüfung: Bei ausgeschalteter Zündung messe ich erneut den Widerstand zwischen CAN_H und CAN_L am OBD-II-Port. Er muss genau 60 Ohm betragen.
- Spannungsprüfung: Bei eingeschalteter Zündung überprüfe ich, ob CAN_H etwa 2,6 V und CAN_L etwa 2,4 V anzeigt.
- Vollständige Netzwerkdiagnose: Ich führe eine umfassende Netzwerkdiagnose mit meinem Diagnosegerät durch. Jedes einzelne Modul im Fahrzeug muss antworten und darf keine Kommunikationsfehler anzeigen.
- Oszilloskop-Verifizierung: Das ist entscheidend. Ich verwende ein Oszilloskop, um saubere, rechteckige Signale an den Leitungen CAN_H und CAN_L zu überprüfen, frei von Rauschen, Störungen oder Spannungseinbrüchen. Das zeigt mir, dass die Signalqualität wiederhergestellt ist.
- Funktionstest: Abschließend teste ich alle betroffenen Systeme: elektrische Fensterheber, Türverriegelung, ABS, Stabilitätskontrolle, Tempomat – alles. Ich fahre sogar eine Probefahrt, um sicherzustellen, dass alles unter realen Bedingungen ordnungsgemäß funktioniert.
Was das kostet (ohne Beschönigung)
Seien wir ehrlich: CAN-Bus-Diagnose und -Reparatur sind nicht billig. Es handelt sich um spezialisierte Arbeit, die spezielle Werkzeuge und viel Erfahrung erfordert. Hier ist eine realistische Aufschlüsselung:
Verkabelungsreparatur
Darin enthalten sind der umfangreiche Diagnoseaufwand, der Zugang zu oft versteckten Kabelbaumabschnitten sowie professionelles Löten und Abdichten. Die Kosten können stark variieren, je nachdem, wo der Fehler liegt.
Gateway-ECU
Das beinhaltet die Kosten für das neue Modul selbst, die Arbeitszeit für den Einbau sowie die absolut notwendige OEM-Programmierung und Registrierung. Bei hochwertigen Fahrzeugen können die Kosten noch höher liegen.
DIY-Kosten
Ich rate dringend davon ab, CAN-Bus-Probleme selbst zu reparieren. Die Diagnosewerkzeuge allein (Oszilloskop, OEM-Diagnose-Tool-Abonnements) übersteigen oft die Kosten einer professionellen Reparatur, und falsche Reparaturen können zu noch teureren Schäden führen.
Wie man Probleme früh erkennt (und vielleicht Ärger vermeidet)
Vorbeugende Wartung & Wachsamkeit
Bei der regelmäßigen Wartung empfehle ich immer eine kurze Sichtprüfung der Gummidichtungen, wo Kabel durch die Trennwand, Türen oder unter dem Fahrzeug führen. Eine rissige oder fehlende Dichtung kann Feuchtigkeit eindringen lassen, was eine Hauptursache für Korrosion ist und einen ganzen Bus lahmlegen kann. Außerdem sollten Sie Ihren Mechaniker bitten, bei der Wartung eine vollständige Netzwerkdiagnose durchzuführen. Selbst wenn keine Warnleuchten leuchten, können gespeicherte „U-Codes“ (Netzwerkkommunikationscodes) ein früher Hinweis auf ein intermittierendes Problem sein, bevor es zu einem kompletten Ausfall kommt.
Ich habe gesehen, wie Wassereintritt in Türmodule bei älteren Mercedes und BMW sporadische Fenster- und Verriegelungsprobleme verursacht hat, die sich schließlich zu einem kompletten LS-CAN-Ausfall entwickelten. Frühzeitiges Erkennen spart viel Ärger.
Und wenn Sie an Bremssystemen arbeiten und nach einer Reparatur merkwürdiges Verhalten bemerken – wie einen defekten Bremsdrucksensor oder Probleme mit nach einem Unfall auftretender Bremsblockade – denken Sie daran, dass diese Systeme oft ebenfalls an das CAN-Netzwerk angeschlossen sind. Ein Bremsproblem könnte also nicht nur ein Bremsproblem sein; es könnte auch ein Kommunikationsproblem sein.
