LIN-Bus Fehlerdiagnose bei Tür- und Sitzmodulen

Sie kennen das Spiel: Ein Kunde kommt herein und beschwert sich, dass das Fenster auf der Fahrerseite nicht funktioniert oder der Speichersitz auf der Beifahrerseite verrückt spielt. Vielleicht reagieren die Türverriegelungen auf einer Seite plötzlich nicht mehr. Das ist für den Kunden frustrierend, und ehrlich gesagt, kann es für uns Techniker auch verwirrend sein, wenn wir nicht wissen, wo wir ansetzen sollen. In den meisten Fällen deuten solche lokal begrenzten elektrischen Probleme direkt auf das Local Interconnect Network hin – was wir Techniker einfach als LIN-Bus bezeichnen.

Ich schraube nun schon über 25 Jahre, und ich kann Ihnen sagen: LIN-Bus-Fehler gehören zu den Dingen, die am häufigsten falsch diagnostiziert werden. Die Leute ersetzen sofort teure Steuergeräte, obwohl das eigentliche Problem oft viel einfacher ist. Stellen Sie sich den LIN-Bus als kostengünstige, einadrige Kommunikationsleitung vor. Das Bordsteuergerät (BCM) fungiert dabei als Master und kommuniziert mit einfacheren, günstigeren Slave-Modulen, wie jenen in der Tür, im Sitz oder sogar beim Regensensor. Es übernimmt all die nicht kritischen Funktionen – im Grunde die Komfortfunktionen. Wenn er aber ausfällt, kann das einen wirklich zur Verzweiflung bringen.

Wie ein LIN-Bus-Problem aussieht

Wie erkennt man nun ein LIN-Bus-Problem? Es ist meist ziemlich spezifisch. Wenn ein einzelnes Türsteuergerät ausfällt, gehen alle damit verbundenen Funktionen verloren: elektrische Fensterheber, Spiegelverstellung und Verriegelung/Entriegelung über das Türbedienfeld. Aber hier kommt der entscheidende Punkt – und das ist ein wichtiger diagnostischer Hinweis: Der Hauptschalter auf der Fahrertür könnte weiterhin die anderen Fenster bedienen. Warum? Weil dieser Hauptschalter oft direkt über ein völlig separates, robusteres Netzwerk wie den CAN-Bus mit dem BCM kommuniziert. Wenn nur die lokalen Funktionen ausgefallen sind, die Fernbedienung aber noch funktioniert, dann schreit das nach „Problem lokal begrenzt auf das LIN-Slave-Modul dieser Tür oder dessen Strom- und Masseanschluss“.

Und lassen Sie mich Ihnen sagen: Diagnosecodes (DTCs) sind hier Ihre erste echte Hilfe. Vergessen Sie generische Fehlercodes wie „U0100 Kommunikation mit ECM verloren“. Die helfen Ihnen bei LIN kaum weiter. Was Sie brauchen, sind modulspezifische Codes wie U0235 Kommunikation mit Türsteuergerät B verloren oder B1A5F LIN-Bus-Kommunikation mit Sitzmodul. Diese Codes zeigen genau an, mit welchem Slave-Modul das BCM nicht mehr kommunizieren kann. Aber hier kommt die Erfahrung ins Spiel: Ein einzelnes defektes LIN-Slave-Modul kann tatsächlich den LIN-Draht kurzschließen und damit den gesamten Zweig des Netzwerks lahmlegen. Ich habe schon mehr als ein BCM unnötig ersetzt gesehen, weil ein defektes Türmodul den gesamten LIN-Bus auf Masse gezogen hat. Tappen Sie nicht in diese Falle.

Modul noch nicht abschreiben: Grundlegende Prüfungen

Nur weil Ihr Diagnosegerät „Türmodul B“ anzeigt, heißt das nicht unbedingt, dass das Modul tatsächlich defekt ist. Meiner Erfahrung nach sind Verdrahtungsprobleme und Stromversorgungsfehler weitaus häufiger als ein interner Ausfall des Moduls. Sie müssen auf jeden Fall diese externen Ursachen ausschließen, bevor Sie auch nur daran denken, ein Modul auszutauschen. Der Schlüssel hier ist systematisches Testen – keine Abkürzungen.

Zuerst müssen Sie direkt am Modulstecker Stromversorgung, Masse und Signalintegrität überprüfen. Ein gutes digitales Multimeter (DMM) ist unerlässlich, um Spannung und Widerstand zu messen. Sie sollten den Stecker rückseitig kontaktieren (wenn möglich, während das Modul noch eingesteckt ist, oder mit einer Prüfbox, falls vorhanden) und auf eine stabile 12-Volt-Stromversorgung sowie eine saubere, gute Masseverbindung prüfen. Verlassen Sie sich nicht auf eine schnelle Überprüfung; belasten Sie den Stromkreis, wenn Sie eine schwache Strom- oder Masseverbindung vermuten. Eine Glühbirne oder eine Prüflampe kann dabei helfen.

Doch beim LIN-Bus selbst bringt Sie ein DMM nur begrenzt weiter. Hier wird ein Oszilloskop zum echten Game-Changer. Das LIN-Signal ist keine konstante Spannung, sondern eine Kommunikationswellenform. Sie sollten eine saubere 0–12-Volt-Rechteckwelle sehen, wenn das BCM (der Master) das Netzwerk abfragt. Wenn diese Wellenform flach ist, nahe 0 Volt geklemmt oder einfach nur rauschend und unstetig, ist das ein großes Warnsignal. Meist bedeutet das, dass der LIN-Draht gegen Masse kurzgeschlossen ist, der Master nicht sendet oder ein Slave-Modul die Leitung auf niedrig zieht.

Profi-Tipp: Kurzschluss isolieren. Wenn Sie einen kurzgeschlossenen LIN-Leiter haben, trennen Sie die Slave-Module nacheinander ab. Sobald die Wellenform wieder sauber wird, haben Sie den Schuldigen gefunden. Dieses Modul oder seine Verdrahtung zieht den gesamten Bus nach unten. Dieser einfache Trick hat mich davor bewahrt, unzählige BCMs auszutauschen.

Okay, es ist tatsächlich das Modul. Was jetzt?

Also gut, Sie haben Stromversorgung, Masse und das LIN-Signal überprüft. Sie haben sogar versucht, andere Module abzuklemmen, um einen Kurzschluss auszuschließen. Wenn das Modul immer noch nicht reagiert, liegt der Fehler wahrscheinlich im Inneren. Was fällt typischerweise in diesen kompakten kleinen Kästen aus?

Interner Spannungsregler: Diese Module benötigen eine stabile Niederspannung (oft 5 V oder 3,3 V), um zu funktionieren. Jahrelange Temperaturwechsel, Spannungsspitzen (z. B. durch falsches Überbrücken) oder einfach Alter können diesen kleinen Reglerchip zerstören. Ist er tot, startet das Modul nicht.
Prozessor- oder Speicherkorruption: Manchmal kann eine elektrostatische Entladung (ESD) während der Wartung oder sogar starke elektromagnetische Störungen das „Gehirn“ des Moduls beschädigen. Es ist selten, aber es kommt vor.
LIN-Transceiver-Chip: Dieser kleine integrierte Schaltkreis ist für die physische Kommunikation über den LIN-Bus verantwortlich. Wenn der LIN-Draht gegen Masse kurzgeschlossen wird, ist dieser Chip oft das erste Bauteil, das durchbrennt.

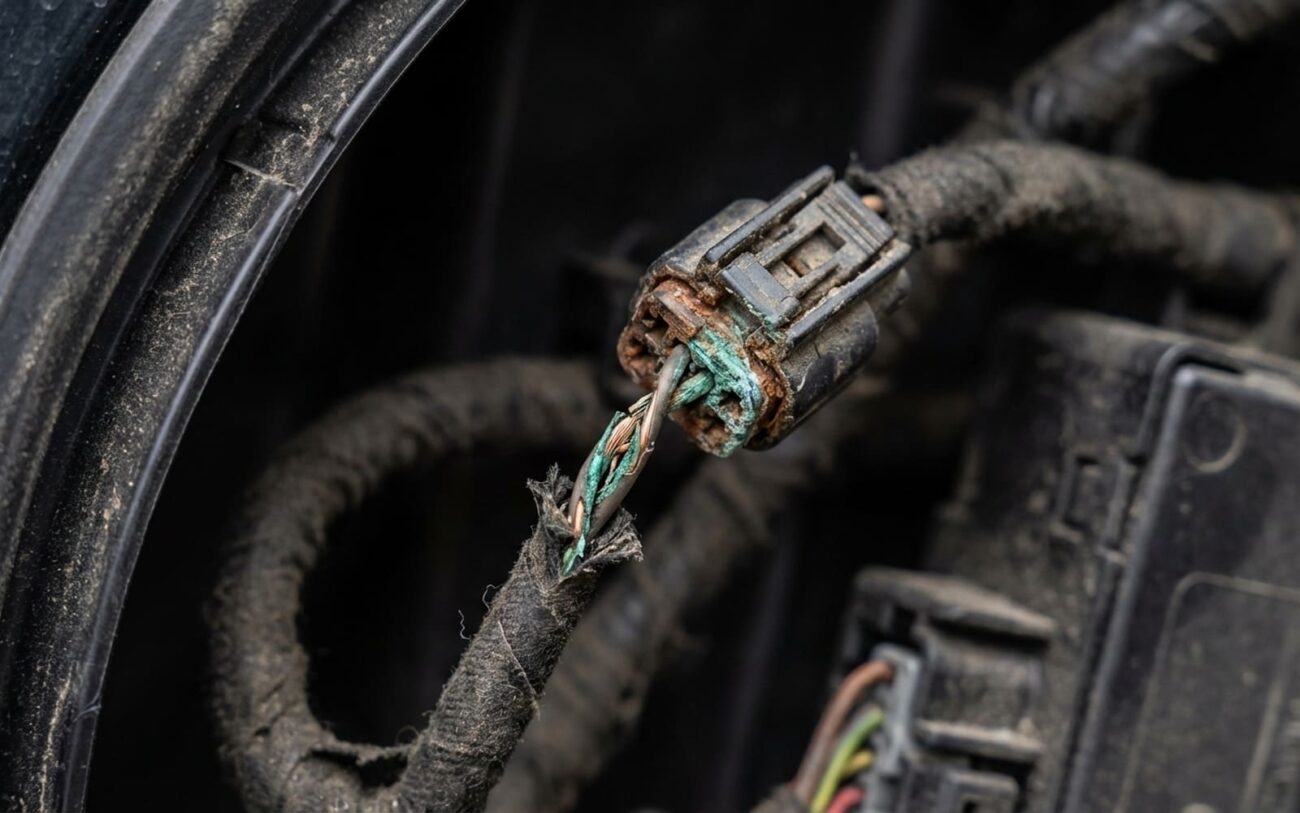

Interne Korrosion: Das ist ein großes Problem, besonders bei Modulen in Türen, unter Sitzen oder im Kofferraum. Feuchtigkeit dringt ein, kondensiert und beginnt, Leiterbahnen und Lötstellen auf der Platine anzugreifen. Sobald Sie grünen oder weißen Flaum sehen, ist das Modul in der Regel hinüber.

Reparatur durchführen: Ihre Optionen

Für Heimwerker geeignet (mit Vorsicht)

Wenn es sich um ein eigenständiges Modul handelt, wie z. B. eine Türsteuereinheit, kann dies oft eine Heimwerker-Reparatur sein. Sie benötigen einige grundlegende Werkzeuge zum Verkleidungsabnehmen, einen Torx-Bit-Satz und vor allem ein Diagnosegerät, das Modulinitialisierung oder Programmierung unterstützt. Trennen Sie immer – und ich meine immer – die Batterie, bevor Sie ein Modul abstecken. Wenn Sie das neue einbauen, achten Sie darauf, die vom Hersteller vorgeschriebenen Drehmomente für die Befestigungsschrauben einzuhalten (meist recht niedrig, etwa 2–4 Nm) und führen Sie anschließend das Modul-Registrierungsverfahren mit Ihrem Diagnosegerät durch. Wenn Sie diesen letzten Schritt überspringen, stehen Sie später ratlos da und fragen sich, warum das neue Modul nicht funktioniert.

Nur für Profis Experte erforderlich

Einige Module sind tief in komplexe Baugruppen integriert, wie z. B. ein Speichersitzsteuergerät. Diese sollten besser Fachleuten überlassen werden. Warum? Es geht darum, Sitze sicher zu entfernen (was bedeutet, das Airbag-System ordnungsgemäß zu deaktivieren), möglicherweise komponentenschutzbezogene Freischaltverfahren mit herstellerspezifischer Software durchzuführen und anschließend eine vollständige Systemkalibrierung vorzunehmen. Glauben Sie mir, Fehler hier können zu größeren Problemen führen, wie beschädigten Sitzmotoren oder schlimmer, hartnäckigen Airbag-Warnleuchten, die nur der Händler löschen kann.

Nicht reparierbar → Ersetzen

Sofern Sie kein Meister mit einem Mikrolötgerät sind und die Geduld eines Heiligen besitzen, sind Reparaturen auf Platinebene – wie das Ausbessern korrodierter Leiterbahnen oder das Ersetzen winziger SMD-Kondensatoren – einfach nicht praktikabel. Die Hersteller unterstützen sie nicht, und für die meisten von uns ist der Austausch der einzige gangbare Weg für langfristige Zuverlässigkeit. Verschwenden Sie Ihre Zeit nicht damit, Geister auf einer beschädigten Platine zu jagen.

Vorübergehende Lösung (bei Feuchtigkeit)

Bei intermittierenden, feuchtigkeitsbedingten Fehlern können Sie mit einer vorübergehenden Wiederbelebung Glück haben. Entfernen Sie das Modul, trocknen Sie es gründlich mit Druckluft bei niedriger Temperatur (verwenden Sie keinen Heißluftfön, Sie könnten etwas schmelzen!) und versiegeln Sie es anschließend mit dielektrischem Fett. Aber Vorsicht: Wenn Sie sichtbare Korrosion sehen, ist das Modul bereits beschädigt. Das ist ein kurzfristiger Notbehelf, keine dauerhafte Reparatur.

Der Job ist erst erledigt, wenn er verifiziert (und vorbeugend behandelt) ist

Ein Modulaustausch ist nicht das Ende der Arbeit – die Validierung ist es. Zuerst löschen Sie alle Diagnosefehlercodes. Dann müssen Sie jede einzelne Funktion testen, die mit diesem Modul verbunden ist. Drücken Sie den Fensterschalter nicht nur einmal. Bedienen Sie jedes Fenster dreimal, fahren Sie die Spiegelverstellung vollständig durch, testen Sie alle Türverriegelungen und lassen Sie die Sitzmotoren ihren gesamten Bewegungsbereich durchlaufen. Tun Sie dies mehrmals. Sie suchen nach eventuellen intermittierenden Fehlern, die wieder auftreten könnten.

Währenddessen halten Sie Ihr Diagnosegerät angeschlossen und überwachen die Live-Daten. Achten Sie auf stabilen LIN-Kommunikationsstatus und stellen Sie sicher, dass die Fehlerzähler nicht ansteigen. Aber der eigentliche Goldstandard, die definitive Prüfung, ist die erneute Überprüfung der LIN-Wellenform mit einem Oszilloskop am Modulstecker. Ein sauberes, unverzerrtes 0–12-Volt-Signal bestätigt, dass Ihre Reparatur solide ist und das Netzwerk zufrieden ist.

Vorbeugung und wann man aufgeben sollte

Die Vermeidung von LIN-Bus-Problemen hängt größtenteils von der Feuchtigkeitskontrolle ab. Türmodule sind besonders anfällig. Stellen Sie immer sicher, dass die Feuchtigkeitssperren in der Tür intakt sind und vor allem, dass die Ablauflöcher am unteren Türrand frei sind. Verstopfte Abläufe sind eine der Hauptursachen für Wasseransammlung und interne Korrosion. Und wenn Sie ein Modul ab- oder wieder anschließen, kann ein kleiner Tropfen dielektrisches Fett auf die Kontakte viel dazu beitragen, zukünftige Oxidation zu verhindern.

Zur Früherkennung achten Sie auf jegliches intermittierendes Verhalten. Funktioniert das Fenster nur, nachdem Sie die Tür zugeschlagen haben? Driftet die Sitzposition ab oder erinnert sie sich manchmal nicht richtig? Das sind große Warnsignale. Genauso wie man einen abgenutzten Bremsbackenzylinder erkennen sollte, bevor er zu lecken beginnt, kann die frühzeitige Erkennung eines LIN-Bus-Problems Ihnen viel Zeit, Geld und Ärger ersparen.

Die Faustregel des Technikers:

Etwas, das ich meinen Kunden immer sage: Wenn die Reparatur eines nicht kritischen Komfortmoduls (wie z. B. Speichersitz auf der Beifahrerseite oder elektrische Sonnenblende hinten) mehr kostet als etwa 30 % des aktuellen Marktwerts des Fahrzeugs, sollten Sie ernsthaft überlegen, ob es das wert ist. Vor allem, wenn die Sicherheitssysteme nicht betroffen sind. Es geht darum, kluge, kostensensible Entscheidungen zu treffen, nicht einfach alles zu reparieren, nur weil es kaputt ist. Manchmal ist es in Ordnung, mit einer kleinen Unannehmlichkeit zu leben.
