Diese flackernde Rückfahrkamera in Ihrer Rückleuchte
Ich habe bereits Hunderte dieser Baugruppen auseinandergebaut – Fords, Chevys, Rams, sogar einige Toyotas, bei denen die Kamera im Kofferraumgriff verbaut ist. Und wenn die Rückfahrkamera anfängt zu flackern, gehen die meisten davon aus, dass die gesamte Einheit defekt ist. Nicht immer. Meistens liegt es nicht an der Kamera. Sondern an der Masseverbindung. Oder an Störgeräuschen. Oder Feuchtigkeit, die dort eindringt, wo sie nichts zu suchen hat. Die Kamera ist an einer der ungünstigsten Stellen des Fahrzeugs verbaut: heiß, nass, Vibrationen, und teilt sich die Stromversorgung mit Bremsleuchten, die Strom wie ein Schweißgerät ziehen. Kein Wunder, dass sie ausfällt.
Doch hier ist das Entscheidende – bevor Sie 800 $ für eine neue Rückleuchte ausgeben, klären wir zunächst, was wirklich kaputt ist. Denn in mehr als der Hälfte der Fälle können Sie das Problem mit einem Kabel, einem Multimeter und 30 Minuten lösen.
Symptom zuerst, Werkzeug danach
Ich berühre keinen Schraubenschlüssel, bevor ich das Problem nicht selbst beobachtet habe. Das Flackermuster sagt Ihnen alles.
Wenn das Bild stottert, sobald Sie das Bremspedal betätigen? Dann ist es keine defekte Kamera. Es ist eine gemeinsame Masseverbindung, die versagt. Bremsleuchten ziehen 5–10 Ampere. Wenn der Massepfad schwach ist, zieht dieser Stromstoß die Referenzspannung nach oben, und die Kamera sieht Störungen. Sie erhalten Flackern, Rollbalken oder sogar einen kompletten Ausfall – jedes Mal, wenn die Bremse betätigt wird.
Gleiches gilt, wenn es mit den Blinkern synchronisiert ist. Ich sehe das bei F-150s von 2015–2018 ständig. Der Blinkerstromkreis induziert Spannungsspitzen auf einer schlecht gefilterten Stromversorgung. Die Stromschiene der Kamera ist nicht isoliert, daher taucht die Welligkeit im Video auf. Horizontale Linien. Zittern. Manchmal wird der gesamte Bildschirm für einen Sekundenbruchteil schwarz.
Konstantes Flackern – egal was – deutet auf ein versagendes Kameramodul oder ein beschädigtes Koaxialkabel hin. Und wenn es nur nach Regen auftritt? Dann ist Wasser eingedrungen. Ich habe Baugruppen auseinandergebaut, bei denen die Dichtung der Kameraobjektivs versagt hatte und tatsächlich eine Pfütze im Inneren war. Korrosion bildet sich schnell auf diesen winzigen Leiterbahnen.
| Symptom | Ursache (Rückleuchtenbereich) | Täuschende Fehlerquellen von anderer Stelle | Wie ich es bestätige |
|---|---|---|---|
| Flackert beim Betätigen der Bremse | Versagende gemeinsame Masse in der Rückleuchtenhaube – Kamera und Bremslicht kämpfen um den Rückleitpfad. | Defekter Bremslichtschalter, BCM-Ausgangsproblem (selten). |
Messung der Kameramasse am Stecker. Spannungsabfall zur Karosserie während der Bremsbetätigung messen. Über 0,1 V? Die Masse ist defekt. |
| Synchronisiert mit Blinker oder Warnblinkanlage | EMI auf gemeinsamer 12-V-Zuleitung – keine Filterung, daher koppelt sich Rauschen in das Videosignal ein. | Defektes Blinkerrelais, BCM-Störung (mit Diagnosegerät prüfen). |
Oszilloskop an den Spannungspin der Kamera anschließen. Nach Welligkeit suchen, die dem Blinkertakt entspricht. Wenn vorhanden, ist EMI die Ursache. |
| Ständiges Flackern, Schneegestöber oder farbige Linien | Fehler auf der Kamera-Leiterplatte oder beschädigte Koax-Abschirmung – Signalintegrität verloren. | Probleme mit dem Prozessor des Headunits, Defekt am Bildschirmtreiber. |
Tauschen Sie die Kamera gegen eine funktionstüchtige aus. Bleibt das Problem, prüfen Sie das Koaxialkabel mit TDR oder Videokabeltester – auf Kurzschlüsse, Unterbrechungen oder defekte Abschirmung. |
| Tritt nur bei Nässe auf | Feuchtigkeit im Gehäuse – Dichtungsdefekt oder Riss im Objektiv lässt Wasser eindringen. | Korrodierter Karosseriekabelbaum-Anschluss im Kofferraum. |
Sprühtest durchführen, dann auf Wasser im Inneren prüfen. Widerstand zwischen Massepin und Karosserie messen – unter 1 Ohm? Feuchtigkeit überbrückt Schaltkreise. |
Warum die Rückleuchte selbst die Kamera zerstört
Die Rückleuchte ist eine Todesfalle für Elektronik. Sie haben Halogenlampen, die bei 250 °F laufen, ständige Vibrationen durch Schlaglöcher und Kondenswasser, das sich jedes Mal bildet, wenn sich die Temperatur ändert. Die Kamera ist meist direkt in der Mitte verbaut – auf einer Leiterplatte, die Leiterbahnen mit Bremslichtern, Blinkern und Rückfahrscheinwerfern teilt.
Thermisches Zyklen ist ein stiller Killer. Bei einem 2017er Pacifica ist die Kamera in das Heckklappen-Emblem eingebaut. Parken Sie im Sonnenlicht, es heizt sich auf. Nachts kühlt es ab. Tun Sie das jeden Tag drei Jahre lang, und die Lötstellen auf der Kameraplatine beginnen zu reißen. Ich habe es unter dem Mikroskop gesehen – feine Risse auf der Massefläche, intermittierende Verbindung. Die Kamera funktioniert bei Kälte einwandfrei, flackert bei Hitze.

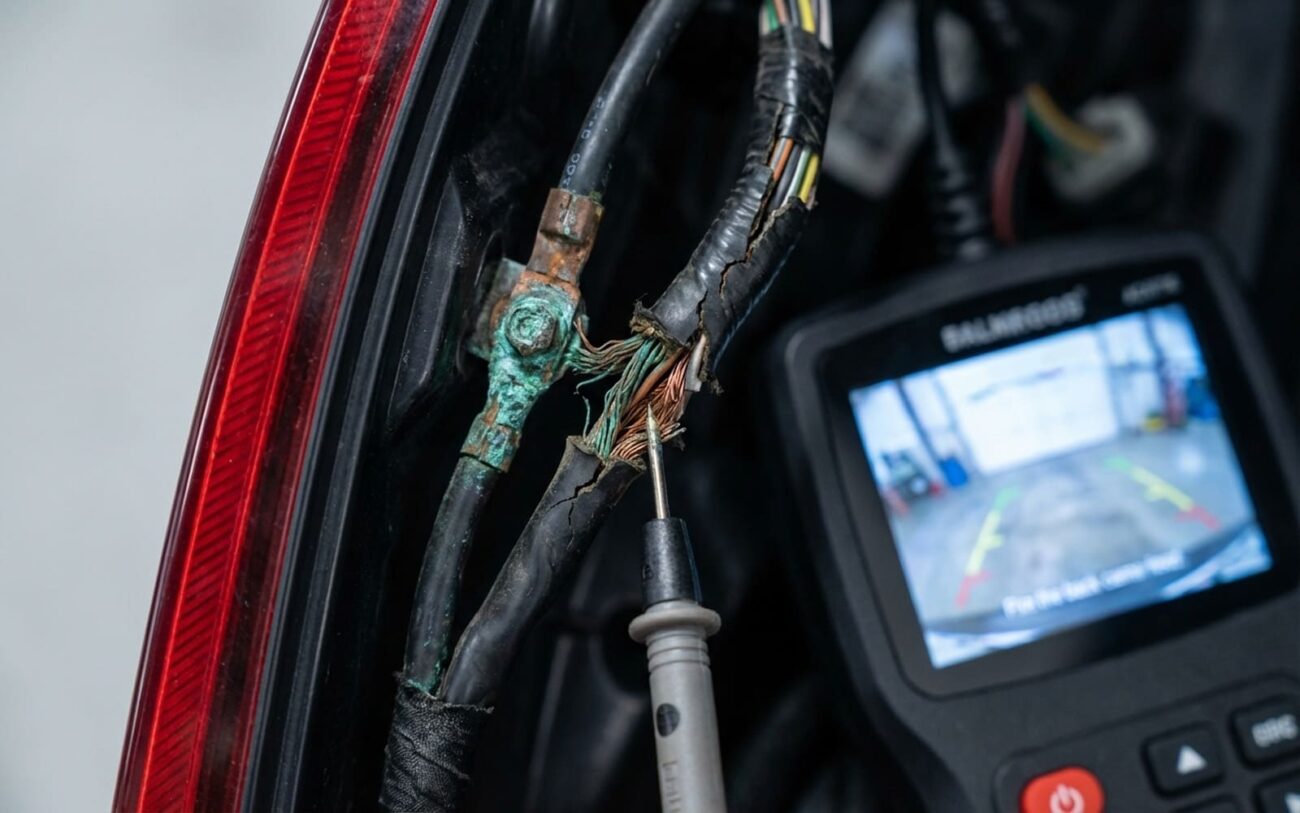

Und die Masseleiterbahnen? Oft sind es nur dünne Kupferbahnen auf der internen Leiterplatte der Rückleuchte. Kein dedizierter Draht. Nicht robust. Ein korrodierter Pin oder eine gebrochene Bahn, und der Referenzpunkt der Kamera schwimmt. Plötzlich sieht die Kamera beim Einschalten der Bremslichter 0,5 V anstatt 0 V auf Masse – und das Signal gerät durcheinander.
Dann gibt es noch den Kondensator. Die meisten Kameras haben einen kleinen Filterkondensator am 12-V-Eingang. Er soll Störungen glätten. Doch billige Kondensatoren trocknen aus oder fallen aus. Keine Filterung? Jedes Mal, wenn der Blinker blinkt, entsteht eine Spannungsspitze auf der Stromschiene. Diese koppelt sich in das Videosignal ein. Ergebnis: horizontale Balken, die über den Bildschirm laufen.
Wie ich es repariere – und wann ich aufgebe
Reinigung/Reparatur der externen Masseverbindung
Umgehung der internen Masseleitung Profi-Trick
Kamera-Leiterplatte oder Wasserschaden Ersetzen
Hat es wirklich funktioniert? Testen wie ein Profi
Sagen Sie nicht einfach „sieht gut aus“, nachdem Sie rückwärts gefahren sind. Sie müssen es belasten.
Nach einer Masse-Reparatur betätigen Sie die Bremse 20 Mal, während Sie das Display beobachten. Gleiches mit den Blinkern. Flackert es einmal, ist die Reparatur nicht stabil. Fahren Sie auch über holprige Straßen – Vibrationen können eine schwache Verbindung offenbaren.
Und wenn Sie die Baugruppe ersetzt haben, prüfen Sie die Dichtung. Ziehen Sie einen dünnen Strich schwarzes RTV um den Objektivrands, wo er auf das Gehäuse trifft – nur eine leichte Schicht. Nicht strukturell, aber es blockiert Feuchtigkeit. Ich habe das bei Kundentrucks mit wiederkehrenden Kondensationsproblemen gemacht. Keine Lecks in zwei Jahren.
Was kostet das?
| Reparaturart | DIY-Kosten | Werkstattkosten | Erfolgsrate | Achtung |
|---|---|---|---|---|
| Reinigung/Reparatur der externen Masse | < 20 $ (Bürste, Fett, Steckschlüssel) | 100–200 $ | Hoch (>90%) | Drehmoment ist wichtig – zu schwach angezogen lockert sich, zu stark beschädigt das Gehäuse. |
| Reparatur mit internem Umgehungsdraht | 50 $ (Kabel, Lötzinn, Schrumpfschlauch) | 200–400 $ | Mäßig (70%) | Dichten Sie den neuen Massepunkt ab – mit dielektrischem Fett, sonst korrodiert er in zwei Jahren. |
| Austausch der Rückleuchten-/Kamerabaugruppe | 300–1000 $ | 500–1500 $ | Sehr hoch (>95%) | Feuchtigkeit, wenn Dichtungen nicht richtig sitzen – gleichmäßig andrücken, nicht erzwingen. |
Ehrlich gesagt: Wenn die Reparatur bei 1.000 $ liegt und der Lkw 4.000 $ wert ist, überlegen Sie genau. Lohnt es sich? Aus Sicherheitsgründen ja – aber nur, wenn Sie ihn behalten. Andernfalls leben Sie mit dem Flackern oder parken vorsichtig.
Verhindern Sie ein Wiederauftreten
Jedes Mal, wenn Sie die Rückleuchte ausbauen – Glühbirne wechseln, reinigen, was auch immer – verbringen Sie 30 Sekunden am Stecker. Tragen Sie dielektrisches Fett auf jeden Pin auf. Nicht Silikon. Nicht WD-40. Dialektrisches Fett. Es schließt Feuchtigkeit aus und stoppt Korrosion sofort. Ich habe Lkws aus 2012, die noch die Originalstecker nutzen, weil der vorherige Techniker das gemacht hat.
Und prüfen Sie auf Kondenswasser. Ein wenig Nebel nach Regen? Normal. Wasseransammlung? Defekte Dichtung. Beheben Sie es jetzt – warten Sie nicht, bis die Kamera ausfällt. Ersetzen Sie gerissene Objektive, setzen Sie Gehäuse mit Butylband neu ein und stellen Sie sicher, dass die Dichtung nicht eingeklemmt ist. Eine trockene, saubere Rückleuchte hält länger als der Rest des Fahrzeugs.
