Wie man einen CAN-Bus-Fehler diagnostiziert, der mehrere Beleuchtungssystemstörungen verursacht

Ich habe das schon hundertmal gesehen: Scheinwerfer flackern, Blinker tot, Armaturenbrettbeleuchtung ausgefallen, während die Innenbeleuchtung weiterhin funktioniert. Der Kunde denkt, es sei eine Sicherung. Manchmal hat er bereits Glühbirnen, Relais oder sogar den Schalter getauscht. Doch das eigentliche Problem? Der CAN-Bus.

Bei modernen Fahrzeugen fließt der Strom nicht mehr direkt vom Schalter zur Leuchte. Das war in den 90er Jahren vorbei. Heute sendet der Fahrerscheinwerferschalter beim Einschalten eine digitale Nachricht über das CAN-Netzwerk. Das Body Control Modul (BCM), das Lichtmodul oder das Gateway empfängt sie und schaltet den Stromkreis ein. Wenn das Netzwerk ausfällt, kommt die Nachricht nie an – und Chaos entsteht.

Und ich meine Chaos. Bremslichter leuchten zusammen mit dem Kennzeichenlicht. Der linke Blinker aktiviert den Nebelscheinwerfer rechts. Das ist kein Verdrahtungsfehler – das sind beschädigte Daten. Die Nachricht ist verfälscht, daher interpretiert das Modul sie falsch. Ich habe U-Codes von einem halben Dutzend Module am selben Fahrzeug ausgelesen, alles wegen einer einzigen schlechten Verbindung oder eines angeknabberten Kabelbaums.

Nicht jedes Lichtproblem ist ein Netzwerkproblem. Ein gemeinsamer Massefehler? Häufig. Unterbrochene Stromzufuhr zum BCM? Kommt vor. Aber solche Fehler verursachen normalerweise keine Kommunikationscodes – und sie führen nicht zu seltsamen Fehlern über verschiedene Systeme hinweg.

Der entscheidende Test erfolgt mit dem Diagnosescanner und dem Messgerät. Ich beginne am OBD2-Anschluss. Bei abgeklemmter Batterie messe ich den Widerstand zwischen CAN-H (Pin 6) und CAN-L (Pin 14). Wenn er bei etwa 60 Ohm liegt, sind die Abschlusswiderstände intakt. Bei 120 Ohm ist einer defekt. Bei nahezu null Ohm liegt ein Kurzschluss vor.

Doch allein der Widerstand reicht nicht aus, um alles zu erkennen. Intermittierende Fehler – diejenigen, die kommen und gehen – erfordern ein Oszilloskop. Ich schließe es am OBD2-Anschluss an, schalte die Zündung ein und beobachte die Signalformen. Saubere, spiegelbildliche Signale? Gut. Rauschen, Verzerrungen oder eine flache Linie? Das ist der entscheidende Hinweis.

Und hier ist ein Trick, den ich anwende: Wenn keine Fehlercodes gespeichert sind, aber die Lichter verrückt spielen, messe ich die CAN-Spannung mit einem Digitalvoltmeter. Bei eingeschalteter Zündung sollte CAN-H etwa 2,6 V und CAN-L etwa 2,4 V betragen. Liegt einer deutlich daneben – etwa beide bei 0 V oder 12 V – zieht etwas den Bus herunter.

Ein Scheinwerfer ausgefallen? Sicherung prüfen. Beide ausgefallen? Vielleicht das Relais. Aber wenn die Armaturenbrettbeleuchtung bei einer Bodenwelle flackert oder der Blinker das Radio neu startet – das ist CAN. Verschwenden Sie keine Zeit mit Glühbirnen.

Sobald ich weiß, dass es der CAN-Bus ist, reduziere ich die möglichen Ursachen auf drei: Verkabelung, Abschlusswiderstände oder ein defektes Modul.

Verkabelungsschäden sind am häufigsten. Nagetiere lieben es, diese verdrillten Adern zu durchbeißen. Scharfe Metallkanten hinter den Fußraumverkleidungen ebenfalls. Ich habe bereits selbstgebaute Verbindungen gesehen, bei denen jemand einen normalen Crimpverbinder verwendet und die Verdrillung aufgelöst hat – das zerstört die Signalqualität. Der CAN-Bus ist kein normales Kabel. Es ist Präzision. Lösen Sie die Verdrillung, entstehen Reflexionen, Rauschen und intermittierende Fehler.

Abschlusswiderstände fallen häufiger aus, als man denkt. Die meisten Netzwerke haben zwei 120-Ohm-Widerstände – jeweils am Ende, normalerweise im BCM und im Kombiinstrument. Zusammen ergeben sie 60 Ohm über den Bus. Fällt einer aus, kann das gesamte Netzwerk ausfallen. Ich hatte bereits Cluster bei Rams aus den Jahren 2014–2017, die das gesamte Beleuchtungsnetzwerk lahmlegten. Zeigt der Widerstandsmesswert 120 Ohm? Einer fehlt. Zeit, herauszufinden, welches Modul den funktionierenden Widerstand enthält.

Defekte Module sind die heimtückischen. Ein stilles Modul bleibt einfach stumm. Aber ein kurzgeschlossenes? Es zieht den gesamten Bus herunter. Ich hatte bereits ein defektes Dachsteuermodul, das CAN-H auf 0 V zog und so die Kommunikation mit BCM, Kombiinstrument und sogar dem Radio unterbrach. Um es zu finden, trenne ich die Module nacheinander bei abgeklemmter Batterie ab. Sobald der Widerstand wieder auf 60 Ohm springt, habe ich den Schuldigen gefunden.

Ich lösche die Fehlercodes nicht einfach und erkläre die Arbeit für erledigt. Ich verifiziere.

Nach einer Kabelreparatur messe ich erneut den Widerstand am OBD2-Anschluss – 60 Ohm ±2. Dann überwache ich den Bus mit dem Oszilloskop, während ich die Lichter über das Diagnosegerät ein- und ausschalte. Sind die Wellenformen sauber? Gut. Gibt es Rauschen oder Asymmetrie, muss ich den Kabelbaum erneut öffnen.

Bei Modulaustausch prüfe ich zuerst die Programmierung. Erkennt das Netzwerk die VIN? Gibt es Kalibrierungsfehler? Dann teste ich jedes Licht – Bremslicht, Blinker, Scheinwerfer, Innenbeleuchtung – über mehrere Zündungszyklen hinweg. Wenn eines flackert oder verzögert reagiert, bin ich noch nicht fertig.

Und ich lasse die Fehlercodes mindestens 10 Minuten lang gelöscht. Wenn sie zurückkehren, habe ich etwas übersehen.

Seien wir ehrlich: CAN-Bus-Reparaturen können teuer werden. Die Arbeitskosten allein können bei 800 $ liegen, wenn man tief in den Armaturenbrettkabelbaum eingreift. So breche ich es herunter:

Wenn die Reparaturkosten 40 % des Fahrzeugwerts erreichen? Dann rate ich dem Kunden, gründlich nachzudenken. Ich habe schon Leute gesehen, die 1.200 $ in eine 12 Jahre alte Limousine investiert haben. Manchmal ist der klügere Schritt, davon Abstand zu nehmen.

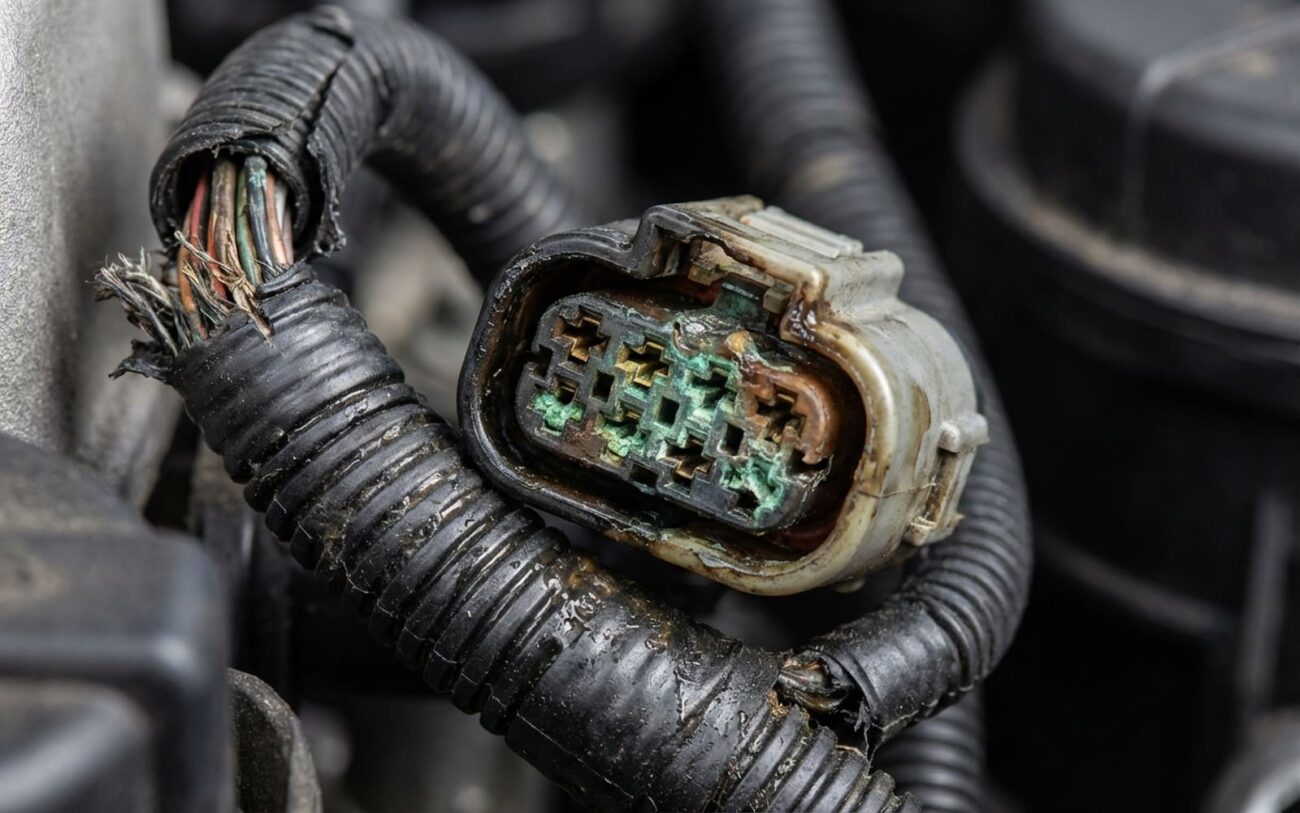

Die meisten CAN-Bus-Fehler beginnen klein. Ein eingeklemmter Kabelbaum. Ein unversiegelter Stecker nach Einbau eines Radios. Wasser dringt ein, Korrosion bildet sich, und sechs Monate später spielen die Lichter verrückt.

Nach jeder Arbeit am Armaturenbrett oder unter dem Teppich überprüfe ich Dichtungen und Gummidurchführungen. Und ich verwende OEM-Sicherungen – billige können Lastabfälle nicht verkraften und zerstören empfindliche Module.

Zur Früherkennung führe ich bei jedem Ölwechsel eine schnelle Diagnose durch. U-Codes aktivieren nicht immer die Motorkontrollleuchte, aber sie sind in den Modulen gespeichert. Erkennen Sie früh einen U0100, könnten Sie das gesamte Netzwerk retten.
