So erkennen Sie Schäden an den Ladeport-Kontakten Ihres Elektroautos (nach Regen oder Eisbildung)

Mal ehrlich: Nach über 25 Jahren in der Werkstatt habe ich fast alles gesehen. Wenn ein Elektrofahrzeug mit Ladeproblemen hereinkommt – Sie wissen schon, das blinkende rote Licht, eine kryptische Fehlermeldung oder gar nichts passiert, wenn man es anschließt – dann ist mein erster Verdächtiger nicht das Ladegerät, das Stromnetz oder sogar die große Fahrzeugbatterie. Fast immer ist es der Ladeanschluss selbst.

Dieses Szenario ist bekannt: Sie fahren zum Laden vor, stecken ein, und es passiert nichts. Oft geschieht dies nach starkem Regen, einem Schneesturm oder nach einem Tauwetter. Das ist kein Zufall. Wasser und Streusalz sind dafür bekannt, dass sie dort hinkommen, wo sie nicht hingehören, und der Ladeanschluss ist ein bevorzugtes Ziel. Sobald Feuchtigkeit eindringt, greift sie die internen elektrischen Kontakte an, was zu Korrosion, Lichtbogenbildung oder mechanischem Schaden führt. Und sobald das beginnt, wird die Verbindung unzuverlässig oder bricht komplett zusammen.

Also schauen wir uns an, wie ich das in der Werkstatt diagnostiziere, wie wir es sicher reparieren und was Sie tun können, um es in Zukunft zu verhindern.

Die Anzeichen können zunächst subtil sein, verschlimmern sich aber meist schnell. Die häufigste Beschwerde ist ein fehlgeschlagener Ladeversuch: Sie stecken ein, und die Ladesitzung startet einfach nicht. Auf dem Fahrzeugdisplay erscheint möglicherweise eine allgemeine Fehlermeldung wie „Ladefehler“, „Pilot-Signal-Fehler“, „Näherungssensor-Fehler“ oder „Kontaktor verschweißt“. Das ist kein Zufall; das Fahrzeug sagt Ihnen damit, dass es keine sichere, stabile elektrische Verbindung mit der Ladestation herstellen konnte. Meiner Erfahrung nach verwechseln Kunden diese Fehler oft mit Netzwerk- oder Stromnetzproblemen, aber wenn sie nach nassem Wetter auftreten, ist der Ladeanschluss ein Hauptverdächtiger.

Ein weiteres großes Warnsignal ist das intermittierende Laden. Die Sitzung startet, bricht dann ab, startet vielleicht wieder – besonders wenn das Kabel im Wind wackelt oder gestoßen wird. Das ist ein klassisches Zeichen für hohen Widerstand in der Verbindung, meist verursacht durch Korrosion, Vertiefungen oder lose Kontakte. Es ist wie ein schlechtes Verlängerungskabel, das ein starkes Gerät versorgen soll – es kann einfach keinen stabilen Stromfluss aufrechterhalten.

Mein erster Schritt: Die Sichtprüfung

Bevor ich auch nur ein Diagnosegerät in die Hand nehme, führe ich eine gründliche Sichtprüfung durch. Das können Sie zu Hause machen, aber nur, wenn das Fahrzeug vollständig ausgeschaltet und vom Netz getrennt ist. Nehmen Sie eine gute Taschenlampe oder noch besser einen kleinen Endoskop, falls vorhanden, und schauen Sie in den Anschluss hinein. Bei Wechselstrom-Laden betrachten Sie die Stifte des J1772-Steckers. Bei Gleichstrom-Schnellladen prüfen Sie die größeren CCS-Kontakte.

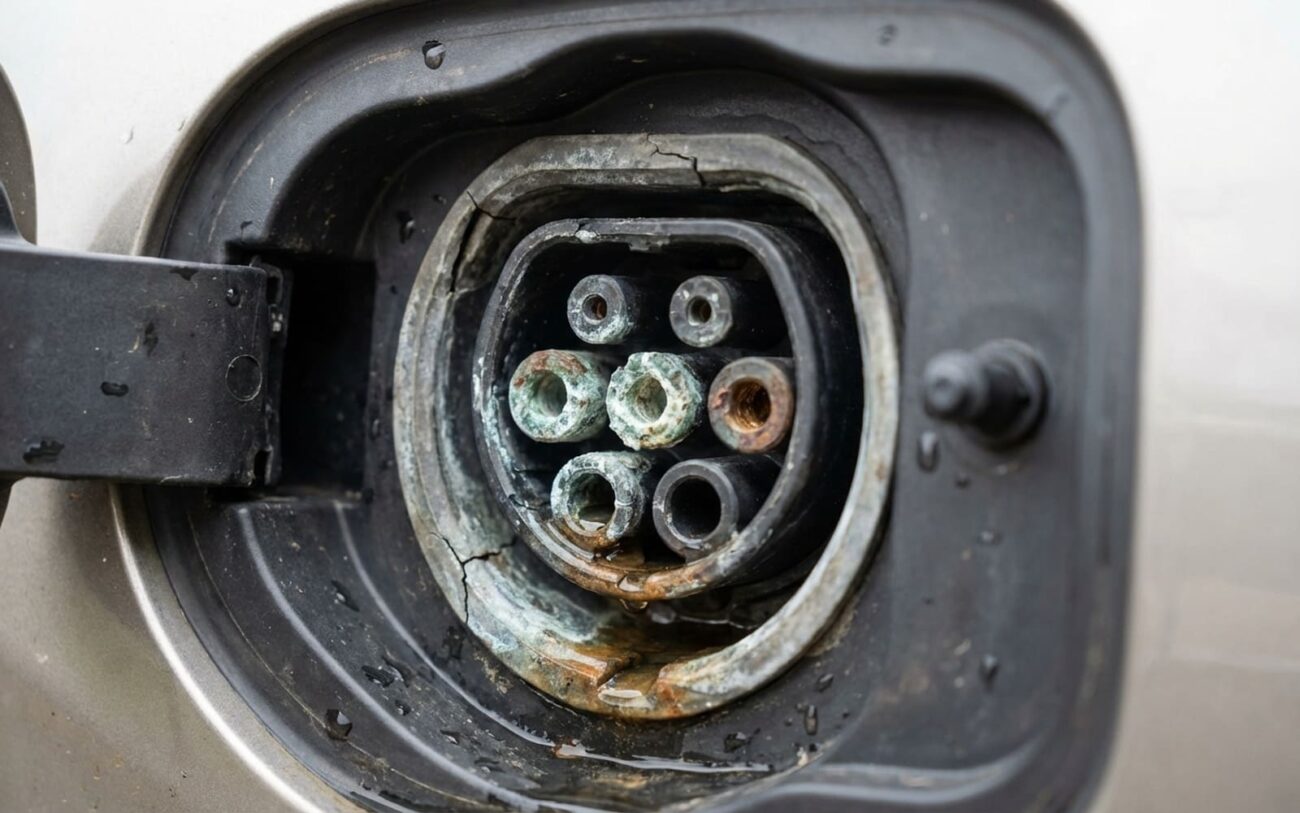

Worauf achte ich? Gesunde Kontakte sollten glatt, glänzend und silberfarben sein. Probleme zeigen sich durch folgende Anzeichen:

• Grüne oder blaue Oxidation: Dies ist ein deutliches Zeichen für elektrolytische Korrosion, besonders an kupferbasierten Kontakten. Es sieht aus wie Rost, ist aber eine chemische Reaktion, die das Metall abbaut.

• Schwarze oder verbrannte Stellen: Das ist elektrischer Lichtbogen. Er erzeugt intensive, lokal begrenzte Hitze, die winzige Metallpartikel verdampfen lässt.

• Vertiefungen oder Mikrokrater: Weitere Hinweise auf Metallverdampfung durch wiederholte Lichtbögen. Die Oberfläche ist nicht mehr glatt.

• Grate oder aufgeworfene Kanten: Das ist übertragenes Material, winzige Metallstücke, die von einem Kontakt auf einen anderen gewandert sind. Sie blockieren physisch den vollständigen Kontakt des Steckers, was die Lichtbogenbildung verschlimmert.

Okay, Sie haben also sichtbare Anzeichen gesehen. Aber woher wissen Sie, dass es nicht die Ladestation selbst, ein beschädigtes öffentliches Ladekabel oder etwas Tieferes im Fahrzeug wie das Onboard-Ladegerät ist? Der Schlüssel liegt darin, den Fehler auf die physischen Kontakte des Anschlusses einzugrenzen.

So gehe ich typischerweise in der Werkstatt vor, wobei ich andere häufige Ursachen ausschließe:

• „Kontaktor verschweißt“ oder ähnlicher Fehler: Wenn ich das sehe, besonders bei sichtbaren Vertiefungen an den Stromkontakten, ist es fast sicher der Anschluss. Diese Vertiefungen können buchstäblich Mikroschweißungen verursachen, die einen Kurzschluss erzeugen. Wenn die Kontakte gut aussehen, prüfe ich als Nächstes ein defektes EVSE (Electric Vehicle Supply Equipment) oder einen ausgefallenen internen Kontaktor im Fahrzeug selbst. Ein Durchgangstest zwischen isolierten Stromstiften kann bestätigen, ob die Anschlusskontakte wirklich kurzgeschlossen sind.

• Intermittierendes Laden: Das schreit nach hohem Widerstand. Sichtbare Korrosion oder lose Kontakte sind die üblichen Verdächtigen. Ich verwende ein Milliohm-Messgerät, um den Widerstand an jedem Kontaktpaar zu messen. Alles über 1 Milliohm ist ein Problem. Wenn der Anschluss makellos aussieht und die Messung in Ordnung ist, prüfe ich das Ladekabel selbst (besonders öffentliche Kabel, die stark beansprucht werden) oder einen lockeren Kabelbaum hinter dem Anschluss.

• Sichtbare grüne/blaue Korrosion oder schwarze Vertiefungen: Das ist ziemlich eindeutig. Es handelt sich entweder um elektrolytische Korrosion oder Lichtbogenschäden. Ich reinige die Kontakte gründlich mit einem Elektronikreiniger. Wenn die Vertiefungen oder Ätzungen im Metall verbleiben, ist der Schaden dauerhaft, und eine Reinigung wird ihn nicht beheben. Manchmal kann Verschmutzung durch einen schmutzigen Ladestecker dies imitieren, aber eine Reinigung behebt das normalerweise. Wenn es im Metall ist, ist es der Anschluss.

Es beginnt alles mit eindringendem Wasser. Das kann durch beschädigte Dichtungen am Anschluss, Eisbildung oder sogar eine nicht richtig schließende Klappe verursacht werden. Der eigentliche Schaden entsteht jedoch, wenn dieses Wasser – besonders wenn es Streusalz enthält – auf die unter Spannung stehenden Kontakte trifft.

Elektrolytische Korrosion: Die winzige Batterie

Wenn leitfähiges Wasser auf unter Spannung stehende Kontakte trifft, entsteht eine galvanische Zelle – im Grunde eine winzige Batterie. Dies führt zu elektrolytischer Korrosion, besonders an versilberten Kontakten über einer Kupferschicht. Die Silberschicht bricht zuerst ab, wodurch das Kupfer freigelegt wird, das dann schnell zu dem grünen oder blauen Belag oxidiert, den Sie sehen. Das ist nicht nur Oberflächenschmutz; es ist ein aktiver chemischer Prozess, der die leitfähige Oberfläche abbaut, den Widerstand erhöht und Wärme erzeugt.

Elektrischer Lichtbogen: Der selbstzerstörerische Kreislauf

Ein weiterer großer Faktor ist der elektrische Lichtbogen. Wenn Sie während einer aktiven Ladesitzung abstecken (ein „heißes Trennen“) oder wenn Verunreinigungen wie Schmutz oder die erwähnten Grate verhindern, dass der Stecker vollständig einrastet, kann ein kleiner Lichtbogen zwischen den Kontakten überspringen. Jeder Lichtbogen verdampft eine mikroskopisch kleine Menge Metall, hinterlässt eine Vertiefung auf einer Oberfläche und setzt es als Grat auf einer anderen ab. Dieser Grat verhindert dann beim nächsten Mal den vollen Kontakt, was zu mehr Lichtbogenbildung führt. Es ist ein selbstverstärkender Ausfallmodus, der die Kontaktfläche schnell zerstört.

Thermisches Zyklen und Ermüdung

Schließlich führt das wiederholte schnelle Gleichstromladen durch thermisches Zyklen zu Ausdehnung und Kontraktion der Metalle. Mit der Zeit kann diese Belastung interne Lötstellen oder Schweißverbindungen ermüden, die den Kontaktstift mit der Fahrzeugverkabelung verbinden. Diese Fehler sind von außen nicht sichtbar, zeigen sich aber als intermittierendes Laden oder erhöhter Widerstand. Denken Sie daran: ein gerissenes Gehäuse oder ein verstopfter Abfluss ist nicht der Ausfall; es ist das, was den eigentlichen Ausfall – den Kontaktschaden – ermöglicht.

Die Reparatur hängt vollständig vom Ausmaß des Schadens ab. Hier sind die Optionen, die ein qualifizierter Techniker in Betracht zieht:

Eine Reparatur ist nicht abgeschlossen, wenn der Anschluss sauber aussieht oder das Auto einmal in der Werkstatt lädt. Sie muss gründlich validiert werden. Nach einer Kontaktreinigung sollte der Techniker Ihnen Milliohm-Messwerte vorlegen, die zeigen, dass alle Kontakte innerhalb der Spezifikation liegen – daran erinnern: unter 1 Milliohm. Danach muss das Fahrzeug eine vollständige Ladesitzung mit maximaler Leistung absolvieren, sowohl Wechselstrom als auch Gleichstrom, falls zutreffend, ohne Fehler oder Unterbrechungen.

Bei Kontakt- oder kompletter Anschlussersatz ist die Validierung noch strenger. Zusätzlich zum erfolgreichen Laden sollte ein Durchgangsprüfungstest (häufig als Hi-Pot-Test bezeichnet) durchgeführt werden. Dabei wird eine hohe Spannung (z. B. 2500 V Wechselstrom) zwischen aktiven Komponenten und Masse angelegt, um die Isolationsfestigkeit zu prüfen. Jeder Leckstrom über der Spezifikation zeigt ein Sicherheitsrisiko an, und dieses Fahrzeug verlässt meine Werkstatt nicht. Eine ordnungsgemäße Validierung erfordert ein Milliohm-Messgerät, ein leistungsfähiges Diagnosegerät zur Überwachung der Echtzeit-Ladedaten und einen zertifizierten Hi-Pot-Tester. Wenn Ihre Werkstatt dies überspringt, wurde die Reparatur nicht vollständig verifiziert, und Sie fahren möglicherweise eine tickende Zeitbombe.

Aufgrund der Sicherheitsanforderungen an Hochvolt-Systeme gibt es hier keine sichere oder praktikable DIY-Option. Alle Reparaturen müssen von einer qualifizierten Werkstatt durchgeführt werden, was die Kosten erheblich beeinflusst.

Ein Tropfen Vorsorge ist mehr wert als ein Liter Heilmittel, besonders bei E-Auto-Ladeanschlüssen. Ein paar Minuten Ihrer Zeit können Sie vor einer kostspieligen, gefährlichen Panne in Zukunft bewahren. Behandeln Sie Ihren Ladeanschluss wie jedes andere wichtige Bauteil – es ist nicht nur eine Steckdose; es ist ein Hochvolt-Tor, das Pflege braucht.
