Kann eine defekte Ladeanschlussverriegelung zu unterbrochenem Laden führen?

Das nervige Rätsel beim Laden von Elektroautos: Ist Ihr Ladeport-Schloss schuld?

Sie stecken Ihr Elektroauto ein, es beginnt mit dem Laden, und dann BÄMM! Es stoppt. Manchmal nach einigen Minuten, manchmal nach einer Stunde. Ihr Armaturenbrett oder die Handy-App zeigt nur etwas Vages wie „Laden unterbrochen“ oder „Ladefehler“ an. Das ist frustrierend, das weiß ich. Diese Meldungen sagen nicht viel aus – nur, dass das Fahrzeug und der Ladegerät (EVSE) einen Hochspannungs-Streit hatten und sich getrennt haben.

Es gibt viele mögliche Ursachen dafür: ein instabiles Wandladegerät, Probleme mit dem Onboard-Ladegerät des Fahrzeugs, ein Fehler im Batteriemanagementsystem (BMS) oder sogar eine schwache 12-Volt-Batterie. Doch nach über 25 Jahren als Mechaniker habe ich einen oft übersehenen Schuldigen gesehen: den Ladeportschließmechanismus selbst.

Erstes vorab: Ziehen Sie keine vorschnellen Schlüsse

Bevor wir anfangen, etwas auseinanderzunehmen, müssen wir klug vorgehen. Ich habe schon zu oft gesehen, dass Techniker – und Heimwerker – Zeit und Geld mit dem Austausch von Teilen verschwendet haben, die gar nicht defekt waren. So unterscheide ich schnell zwischen einem echten Ladeportschlossproblem und anderen häufigen Problemen:

• Probleme mit der Ladeportklappe: Wenn sich die kleine Abdeckklappe des Ports nicht mit der Fernbedienung öffnen oder schließen lässt, das Fahrzeug aber problemlos lädt, sobald der Stecker steckt, liegt das meistens an einem Fehler im Steuergerät (BCM) oder am separaten Klapppantrieb. Es ist nicht das Ladeschloss selbst.
• Stecker sitzt nicht richtig: Wenn das Ladekabel gar nicht richtig eingesteckt werden kann, weil etwas mechanisch beschädigt oder falsch ausgerichtet ist, erhalten Sie sofort eine Fehlermeldung „Nicht verbunden“. Das ist eine physische Blockade, kein Schlossdefekt, der eine laufende Sitzung unterbricht.

Echte Probleme mit dem Ladeportschloss sind heimtückisch. Sie erlauben das Starten des Ladens, alles sieht gut aus – und dann, mitten in der Sitzung, machen sie schlapp. Wenn man diese Probleme ignoriert, kann das langfristig teuer werden. Wiederholte Unterbrechungen können die Fähigkeit des Batteriemanagementsystems beeinträchtigen, die Zellen auszugleichen, was bedeutet, dass sich Ihre Batterie schneller verschlechtert. Und bei kaltem Wetter können häufige Ladeabbrüche verhindern, dass die Batterie sich vorwärmt, was Ihre Reichweite und Leistung beeinträchtigt, wenn Sie sie am meisten brauchen.

Mein Diagnose-Handbuch: Das Problem genau lokalisieren

Wenn ich mit einem intermittierenden Ladefehler konfrontiert bin, ist mein Ziel, ihn zu isolieren. Wir müssen die üblichen Verdächtigen ausschließen, bevor wir dem Schloss die Schuld geben. So gehe ich in der Praxis vor:

Schritt 1: Prüfung der 12-Volt-Batterie

Dies ist entscheidend und wird oft übersehen. Eine schwache 12-Volt-Batterie (alles unter 12,6 V Ruhespannung) kann seltsame Verhaltensweisen des Hochspannungssystems verursachen, einschließlich Kontaktschlagens der HV-Kontaktoren, das wie ein defektes Ladeschloss klingt. Ich beginne hier immer. Wenn die Spannung niedrig ist, tauschen Sie die Batterie aus. Denken Sie nicht einmal an Diagnosen, bevor das 12-Volt-System stabil ist.

Schritt 2: Diagnose mit Prüfgerät – Der Schlossstatus-PID

Hier erhalten wir klare Ergebnisse. Schließen Sie ein professionelles Diagnosegerät an – ein generischer OBD2-Scanner reicht hier nicht aus, Sie brauchen ein Gerät, das mit dem BCM und den Ladesystemmodulen kommunizieren kann. Suchen Sie nach dem Parameter „Ladeportschloss-Status“ oder ähnlichem (Parameter ID, PID). Er sollte „VERRIEGELT“ anzeigen, wenn der Stecker eingesteckt und verriegelt ist, und „ENTRIEGELT“, wenn er draußen ist.

• Der Wackeltest: Mit eingestecktem Ladekabel und während das Fahrzeug versucht zu laden (oder einfach nur verriegelt steht), überwachen Sie diesen PID-Wert. Wackeln Sie vorsichtig am Stecker seitlich und dann auf und ab. Wenn der Status „VERRIEGELT“ für einen kurzen Moment auf „ENTRIEGELT“ springt, haben Sie den Schuldigen gefunden. Dieser kurze Signalverlust reicht aus, um die Sicherheitsverriegelung des Fahrzeugs auszulösen und das Laden zu stoppen.
• Befehl zum Öffnen/Schließen: Nutzen Sie das Diagnosegerät, um mehrfache Öffnungs- und Schließzyklen des Ladeportschlosses zu befehlen. Hören Sie genau hin. Klingt es kräftig und gleichmäßig? Oder hören Sie Knirschen, Zögern oder unregelmäßige Geräusche? Wenn es Probleme gibt, ist das ein weiterer starker Hinweis auf einen internen mechanischen Defekt.

Wenn der Schlossstatus-PID stabil bleibt, selbst bei leichtem Wackeln, und das 12-Volt-System in Ordnung ist, verlagern wir den Fokus. Das Problem liegt wahrscheinlich woanders – vielleicht beim EVSE selbst (probieren Sie ein anderes Ladegerät aus!), beim Onboard-Ladegerät oder sogar bei einem tieferliegenden BMS-Problem. Doch wenn der PID-Wert unerwartet wechselt, besonders bei geringer Bewegung, liegt der Fehler eindeutig in der Ladeportschlossbaugruppe oder ihrem unmittelbaren Kabelbaum.

Was bricht eigentlich im Schloss kaputt?

Nachdem Sie den Fehler auf das Ladeportschloss eingegrenzt haben, ist es Zeit zu verstehen, was genau versagt. Es ist meist kein komplexer Verdrahtungsfehler, sondern die mechanischen und elektronischen Komponenten des Schließmechanismus selbst.

• Mechanische Blockade und Zahnradverschleiß: Die meisten dieser Aktoren verwenden kleine Kunststoff- oder Nylonzahnräder, die von einem kleinen Gleichstrommotor angetrieben werden. Mit der Zeit, durch Temperaturschwankungen, Feuchtigkeit und Straßenschmutz, verschleißen diese Zahnräder, reißen oder verklemmen sich. Ich habe Fälle gesehen, in denen kaltes Wetter das Schmiermittel einfrieren lässt oder Eisbildung entsteht, wodurch der Motor blockiert. Wenn der Mechanismus Widerstand leistet, zieht der Motor zu viel Strom, überhitzt und gibt schließlich auf.
• Sensor- oder Mikroschalterdefekt: Das ist ein großer Faktor. Moderne Elektrofahrzeuge verwenden einen Hall-Sensor oder einen physischen Mikroschalter, um die Verriegelungsposition zu bestätigen. Feuchtigkeit, Korrosion oder einfache mechanische Ermüdung können dazu führen, dass diese Sensoren intermittierende Signale senden. Selbst eine kurze „entriegelte“ Meldung löst die Hochspannungs-Sicherheitsverriegelung (HVIL) aus und stoppt das Laden aus Sicherheitsgründen. Dies ist nach meiner Erfahrung eine der Hauptursachen für zufällige „Laden unterbrochen“-Fehler ohne andere klare Diagnosecodes (DTCs).
• Verschleiß des Aktormotors: Der kleine Motor selbst kann ausfallen. Bürstenverschleiß, Wicklungs-Kurzschlüsse oder Lagerblockaden sind häufig. Er versucht vielleicht noch zu laufen, ist aber langsam oder unzuverlässig – gerade genug, um die Verriegelung teilweise einzurasten, aber nicht sicher zu halten. Das führt zu einer instabilen Verriegelung, die bei geringer Bewegung versagt – etwa durch Wind, der am Ladekabel zieht.

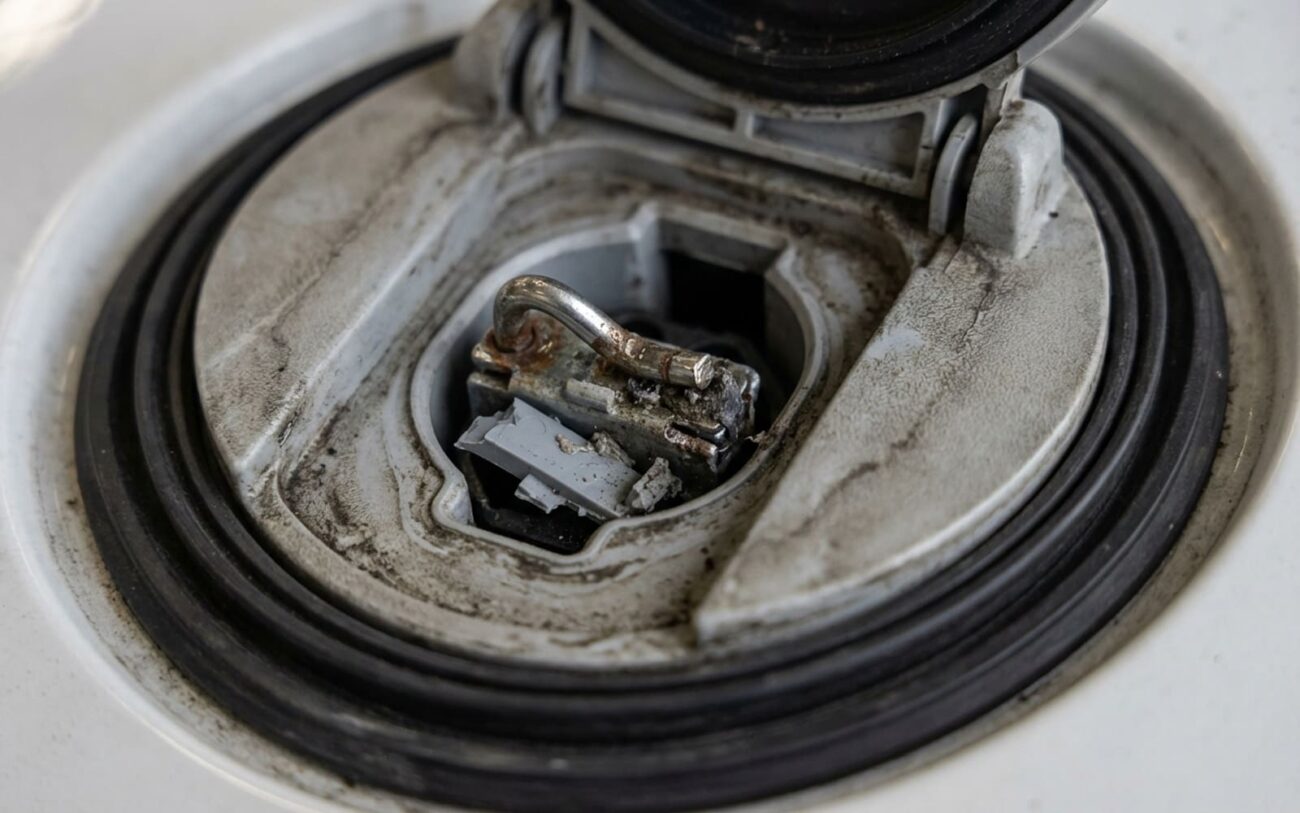

• Mechanischer Schaden am Verriegelungshaken: Wenn jemand den Stecker gewaltsam einsteckt oder herausreißt, während er noch verriegelt ist (passiert, besonders an öffentlichen Ladestationen, wo es eilig ist), kann der metallene oder plastische Haken verbiegen oder brechen. Selbst eine geringe Verformung bedeutet, dass er nicht vollständig einrastet und der Sensor in einem unklaren Zustand bleibt.

Und was Umwelteinflüsse betrifft: Ich habe zahlreiche dokumentierte Service-Bulletins gesehen (auch wenn ich keine konkreten Zahlen auswendig kenne), die für verschiedene Elektrofahrzeugplattformen Feuchtigkeitseintritt im Bereich des Ladeportgehäuses, besonders an den Anschlüssen des Aktors, benennen. Korrosion an diesen Kontakten führt zu intermittierender Verbindung, was genau wie ein defekter Sensor aussieht. Dies ist besonders häufig in Küstenregionen oder Gebieten mit hoher Luftfeuchtigkeit.

Gut, es ist das Schloss. Was nun? (Sicherheit zuerst!)

Für qualifizierte Techniker ist der Austausch ziemlich einfach, aber Sie müssen die Herstellervorgaben exakt befolgen. So sieht meine typische Ausrüstung aus:

• Torx-Bits (meist T20 oder T25)

• Kunststoff-Abdeckwerkzeuge (um Kratzer an Verkleidungen zu vermeiden – glauben Sie mir, Kunden bemerken das)

• Ein gutes digitales Multimeter (für die entscheidende Sicherheitsprüfung)

• Die vom Hersteller vorgeschriebene Ladeportbaugruppe. Ich kann es nicht oft genug betonen: Nachbauteile sind ein Risiko und führen oft zu Rückläufern oder neuen Problemen.

Beginnen Sie immer – und ich meine immer – damit, das Hochspannungssystem gemäß Reparaturanleitung abzuschalten. Das bedeutet normalerweise, die 12-Volt-Batterie zu trennen und 10–15 Minuten zu warten, bis alle Kondensatoren entladen sind. Überspringen Sie diesen Schritt niemals. Nachdem der alte Port entfernt wurde, schauen Sie sich die Umgebung genau an – prüfen Sie auf Anzeichen von Feuchtigkeit, Korrosion oder beschädigten Dichtungen. Wenn Sie etwas Beschädigtes sehen, ersetzen Sie diese Dichtungen, um zukünftige Probleme zu vermeiden.

Der „Habe ich es gefixt?“-Test: Keine Rückläufer in meiner Werkstatt

Der Austausch eines Teils ist nicht das Ende der Arbeit – es ist erst der Anfang, um sicherzustellen, dass alles richtig gemacht wurde. Ich sehe zu viele Rückläufer, weil die Reparatur nicht ordnungsgemäß überprüft wurde. So bestätige ich eine erfolgreiche Reparatur:
