Wenn das Armaturenbrett dunkel wird, ist das nicht nur ärgerlich – es ist gefährlich. Sie fliegen blind in Bezug auf Geschwindigkeit, Temperatur, Kraftstoff und Öldruck. Ich habe schon gesehen, wie Leute wochenlang mit einem defekten Kombiinstrument gefahren sind, ohne zu merken, dass ihr Motor überhitzt. Das endet entweder mit einem Abschleppwagen oder schlimmer, mit einem blockierten Motorblock. Doch bevor Sie das Armaturenbrett auseinandernehmen oder 2.000 $ für ein neues Kombiinstrument ausgeben, klären wir zunächst, was tatsächlich kaputt ist.

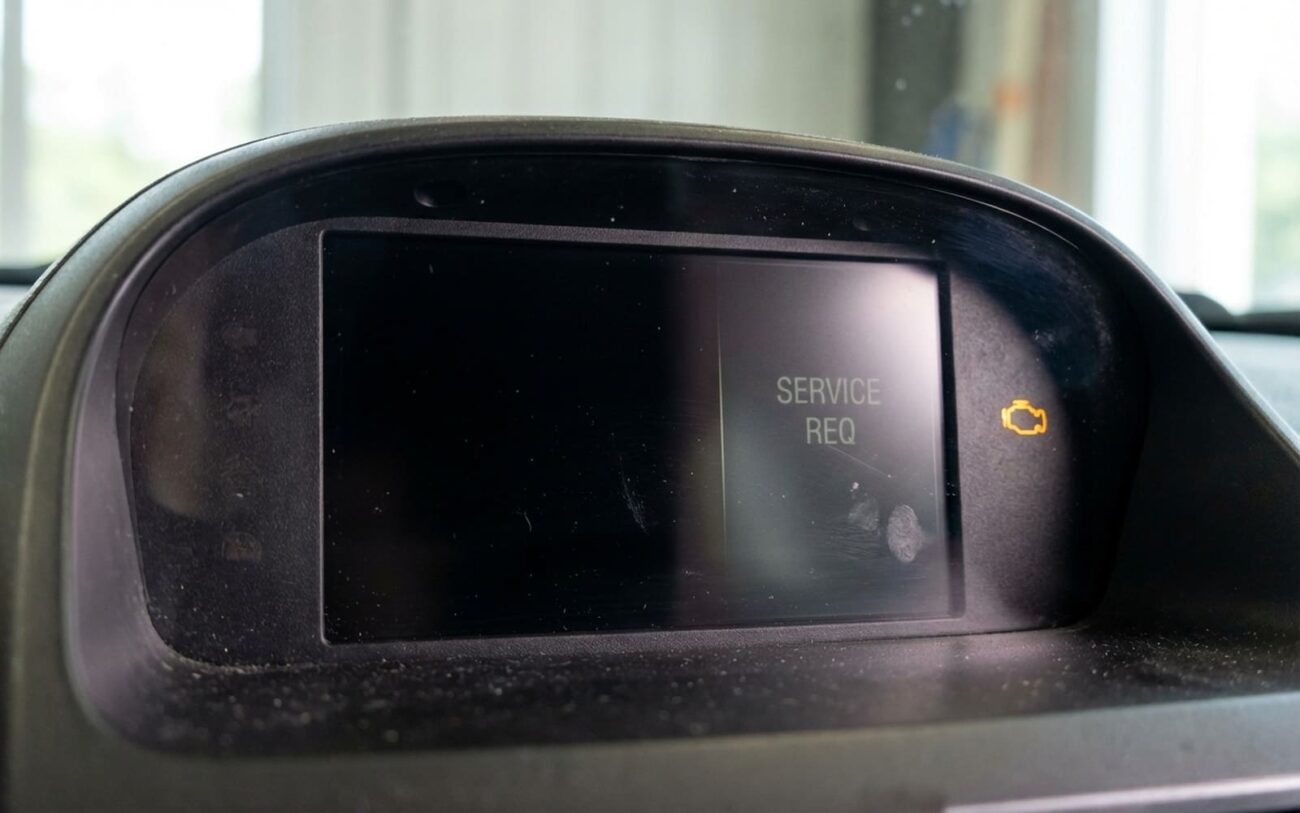

Symptome zuerst: Vollständiger vs. Teilweiser Ausfall
Wenn das gesamte Kombiinstrument tot ist – keine Lichter, keine Zeiger, gar nichts – liegt entweder kein Strom an oder das interne Steuergerät ist defekt. Ich habe schon Kombiinstrumente ausgebaut, die optisch in Ordnung waren, aber dann auf der Leiterplatte einen Riss oder einen durchgebrannten Spannungsregler hatten. Gehen Sie aber nicht automatisch vom Kombiinstrument aus. Ich habe auch Fälle, bei denen ein 5 $ teurer Sicherung der einzige Grund war.
Teilausfälle sind häufiger. Ein fester Zeiger? Das ist meist ein Schrittmotor. Ein toter Segment im Kilometerzähler? Wahrscheinlich ein defekter Treiber-IC oder ein gebrochener Lötanschluss. Entscheidend ist: Das Fahrzeug weiß noch, was passiert. Die Motorsteuerung liest Sensoren aus und sendet Daten über CAN. Das Kombiinstrument kann sie nur nicht anzeigen. Ja, Ihr Öldruck könnte bei null liegen, und der Zeiger zeigt nichts an. Deshalb sage ich Kunden immer: Fahren Sie das nicht weiter.
Testen, bevor Sie auseinanderbauen: Ist es das Kombiinstrument oder etwas anderes?
Ich greife erst zum Schraubendreher, wenn ich Strom- und Masseversorgung ausgeschlossen habe. Das ist wie bei einer defekten Lampe – prüfen Sie zuerst die Sicherung, bevor Sie die Glühbirne wechseln.
| Symptom | Wahrscheinlicher interner Fehler | Externe Ursachen | Definitiver Test |
|---|---|---|---|
| Vollständige Dunkelheit | Durchgebrannter Spannungsregler, defekter Prozessor, Riss auf der Leiterplatte | Durchgebrannte Sicherung, defekter Zündschalter, Unterbrechung im Kabelbaum |
Verwenden Sie ein Digitalmultimeter. Bei eingeschalteter Zündung prüfen Sie, ob 12 V+ und eine stabile Masse an den Stromanschlüssen des Kombiinstruments anliegen. Wenn beides vorhanden ist, liegt der Fehler im Kombiinstrument. |
| Toter Segment (Digitalanzeige) | Defekter Segmenttreiber, gebrochener Lötanschluss, defekte LCD | Keine – Segmentsteuerung ist intern |
Führen Sie den Selbsttest des Kombiinstruments durch (falls verfügbar). Bleibt der tote Segment dunkel, ist der Fehler intern. Bestätigen Sie mit einem Diagnosegerät, dass Daten über CAN gesendet werden – z. B. Blinkerstatus oder Gangstellung. |
| Toter Zeiger (analog) | Defekter Schrittmotor, gebrochener Zeiger, defekte Treiberschaltung | Defekter Sensor (Füllstandssender, Drehzahlsensor), Kabelbruch, defekte BCM |
Verwenden Sie ein bidirektionales Diagnosegerät, um den Zeiger durchzutesten. Bewegt er sich nicht, liegt der Fehler im Kombiinstrument. Bewegt er sich, ist das Problem davor – Sensor, Verkabelung oder Modul. |
Was fällt im Kombiinstrument tatsächlich aus?
Die Leiterplatte ist die Schwachstelle. Im Laufe der Zeit verursachen Temperaturwechsel Risse in den Lötstellen – besonders unter schweren Bauteilen wie Schrittmotoren. Ich habe das bei GM-Fahrzeugen von 2005–2012, Ford-Fahrzeugen von 2010–2015 und sogar bei einigen Toyotas gesehen. Der Drehzahlmesser fällt zuerst aus, weil er ständig läuft. Ein winziger Riss öffnet und schließt sich mit der Temperatur, was zu intermittierenden Problemen führt.
Schrittmotoren verschleißen. Die Spule öffnet sich, oder das Getriebe klemmt. Auch Hintergrundbeleuchtungen fallen aus – ältere Kombiinstrumente verwenden Glühbirnen, die durchbrennen; neuere verwenden LEDs, die verblassen. Ich hatte Kunden, die sich über „dunkle Anzeigen“ beschwerten, und stellte fest, dass die LEDs nach 10 Jahren 60 % ihrer Helligkeit verloren hatten.
Ja, der Hauptprozessor kann auch ausfallen. Meist nach einem Spannungsspitze – z. B. wenn jemand das Fahrzeug falsch überbrückt oder die Batterie trennt, während der Motor läuft. Ich habe Kombiinstrumente gesehen, die hochfahren, aber 00000 km anzeigen, weil das EEPROM beschädigt wurde.
Wie ich es repariere: Reparatur vs. Austausch
Wenn es nur eine Glühbirne ist, müssen Sie bei den meisten älteren Fahrzeugen das Kombiinstrument nicht ausbauen. Greifen Sie von hinten ran, drehen Sie die Fassung heraus und ersetzen Sie die Birne. Verwenden Sie den richtigen Typ – einige lösen sonst Fehlercodes aus, wenn der Widerstand nicht stimmt. Torx T10 oder T15 für die Schrauben, und ziehen Sie nicht zu fest an. Ich habe schon Gehäuse damit gesprungen. Bleiben Sie bei 0,8–1,2 Nm (7–10 in-lbs).
Für Lötstellen oder Schrittmotorwechsel – das ist keine Anfängeraufgabe. Sie brauchen ein temperaturgeregeltes Lötkolben, feines Lot (0,015–0,020 Zoll), Flussmittel und eine Lupe. Ich verwende VDO- oder Originalmotoren – Billigwaren fallen zu schnell aus. Und Wärmemanagement ist wichtig: zu lange auf der Leiterplatte, und Sie lösen die Schichten der Platine auf.
Wenn der Prozessor tot ist oder die Leiterplatte korrodiert, vergessen Sie die Reparatur. Holen Sie sich ein generalüberholtes oder OEM-Austauschgerät. Aber stecken Sie es nicht einfach ein. Moderne Kombiinstrumente müssen programmiert werden: Fahrgestellnummer (VIN), Kalibrierung, Reifengröße. Ich verwende ein Autel MaxiSys oder Snap-on Zeus. Ohne Programmierung kann das Kombiinstrument zwar anspringen, aber falsche Kilometer anzeigen oder nicht mit der BCM kommunizieren.
Funktioniert es? Testen wie ein Profi
Wenn Sie eine Glühbirne oder Sicherung ersetzt haben, drehen Sie den Zündschlüssel auf ON. Alle Warnleuchten sollten beim Glühkontrolltest aufleuchten. Kein Flackern, keine dunklen Segmente.
Wenn Sie interne Arbeiten durchgeführt haben – Löten oder Motorwechsel –, verwenden Sie ein Diagnosegerät, um jeden Zeiger durch einen kompletten Ausschlag zu testen. Achten Sie auf gleichmäßige Bewegung. Schalten Sie die Zündung dreimal ein und aus. Machen Sie eine kurze Probefahrt. Vibrationen können eine schlechte Verbindung offenbaren.
Bei einem kompletten Austausch des Kombiinstruments: Prüfen Sie, ob der Kilometerstand Ihren Unterlagen entspricht (ja, das ist rechtlich relevant). Dann prüfen Sie die CAN-Kommunikation. Wenn ein „keine Kommunikation“-Fehlercode erscheint, ist die Programmierung fehlgeschlagen. Meistens wurde die VIN nicht korrekt eingetragen.
Lohnt sich die Reparatur?
| Reparaturart | Kosten (Selbst) | Kosten (Werkstatt) | Erfolgsquote | Risiko bei Misserfolg |
|---|---|---|---|---|
| Glühbirnenwechsel | 5–30 $ | 100–200 $ | 99 % | Minimal – falsche Birne kann Fehlercode auslösen |
| Lötung der Leiterplatte | 50 $ (ohne Werkzeug) | 300–600 $ | 85 % (abhängig von der Fähigkeit) | Kann Platine weiter beschädigen |
| Schrittmotorwechsel | 20–80 $ pro Motor | 400–800 $ | 90 % | Kann Lötflächen abheben oder Leiterbahnen beschädigen |
| Komplettaustausch des Kombiinstruments | 300–800 $ (generalüberholt + Programmierung) | 800–2.500+ $ (OEM) | 98 % | Falsche VIN = deaktiviertes Kombiinstrument oder kein Start |
Meine Regel lautet: Wenn die Reparatur mehr als 40 % des Fahrzeugwerts kostet, überdenken Sie es. Ich hatte einen Kunden, der 2.200 $ für ein Kombiinstrument in einen 4.500 $ teuren Camry investiert hat. Das ist nicht klug, es sei denn, es ist das einzige Fahrzeug ohne Ersatz. Manchmal ist dieses Geld besser in ein anderes Auto investiert.
Prävention: Was ich meinen Kunden rate
Spannung zerstört Kombiinstrumente. Wenn Ihre Lichtmaschine 15,5 V liefert, kocht sie jedes Modul im Fahrzeug. Prüfen Sie das – Leerlaufspannung sollte bei 13,8 bis 14,8 V liegen, ohne Last. Ich habe Kombiinstrumente nach wiederholten Überbrückungen oder falschem Batterieabklemmen ausfallen sehen.
Achten Sie auf frühe Anzeichen: Zeiger sackt bei Schlaglöchern ab, Zeiger bleibt beim Starten hängen, flackernde Anzeige. Das ist eine versagende Lötstelle. Beheben Sie es frühzeitig – eine 50 $ teure Lötung ist besser als ein 1.000 $ teurer Austausch. Gleiches gilt für defekte elektrische Spiegel oder Infotainment-Probleme. Das sind Frühwarnungen. Ignorieren Sie sie nicht.
Und halten Sie den Innenraum trocken. Feuchtigkeit von nassen Fußmatten oder einem undichten Schiebedach kann in den Kabelbaum des Kombiinstruments eindringen. Ich habe Kombiinstrumente mit grüner Korrosion an den Steckern ausgebaut – besonders in Küstennähe. Dichten Sie die Dichtungen in der Trennwand ab, wenn Sie Feuchtigkeit bemerken.
