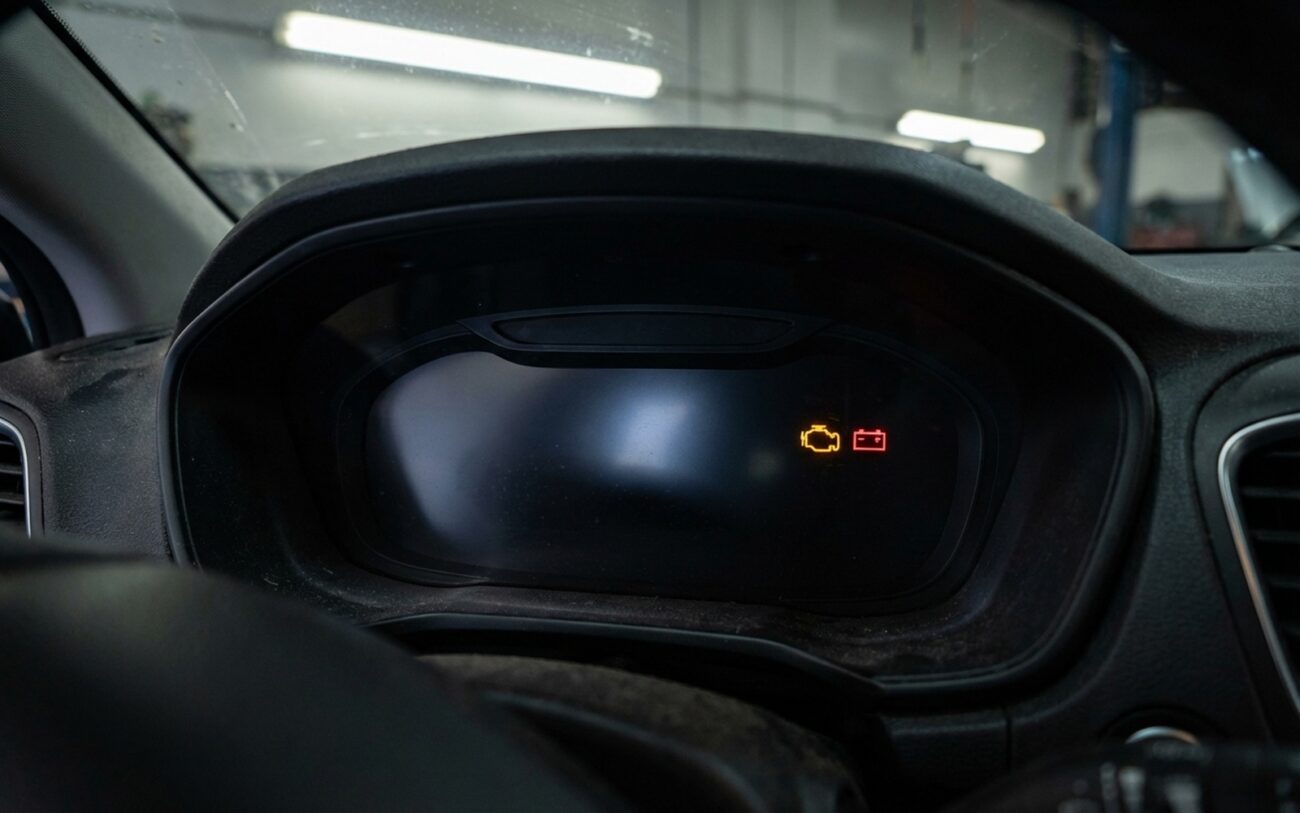

Totales Instrumentenbrett, aber der Motor läuft noch? Das ist kein Problem mit der Batterie oder Lichtmaschine – wenn der Motor startet und läuft, erfüllen diese ihre Funktion. Es liegt ein Fehler im dedizierten Stromkreis des Kombiinstruments vor. Ich habe das tausendfach gesehen: Fahrer kommt hereingefahren, panisch, sagt, das gesamte Armaturenbrett sei schwarz geworden. Die erste Frage, die ich stelle: „Läuft der Motor noch?“ Wenn ja, liegt kein Problem bei der Stromerzeugung vor. Wir suchen nach einem Unterbruch in der Stromzufuhr, Masseverbindung oder der CAN-Bus-Verbindung des Kombiinstruments.
Schritt eins: Bestätigen Sie, was tatsächlich ausgefallen ist
Bevor Sie das Armaturenbrett auseinanderbauen, prüfen Sie, was noch funktioniert. Innenraumbeleuchtung? Klimaanzeige? Radio? Wenn auch diese ausgefallen sind, liegt kein Problem am Kombiinstrument vor – vielmehr könnte der Zündschalter defekt sein oder das Body Control Modul (BCM) meldet sich nicht. Wenn jedoch nur das Kombiinstrument tot ist, liegt das Problem isoliert in seinem Stromkreis.
Und nehmen Sie nicht an, die Sicherung sei in Ordnung, nur weil sie optisch intakt wirkt. Ich habe Stunden mit der Fehlersuche an der Verkabelung vergeudet, dabei war das Problem ein korrodierter Sicherungskasten-Anschluss. Gesehen bei einem Silverado 2016 letzte Woche – die Sicherung hatte Durchgang, aber die Klammer darunter war grün vor Korrosion. Keine Spannung kam durch.
Diagnoseablauf: Spannung, Masse, Signal
So gehe ich in der Werkstatt vor: Spannung, Masse, Kommunikation. Drei Dinge, die das Kombiinstrument benötigt. Testen Sie diese in dieser Reihenfolge.
1. Spannung – Kommt 12V am Kombiinstrument an?
Beschaffen Sie sich das Schaltbild. Suchen Sie die Stromzufuhr des Kombiinstruments – meist als IGN-1 oder ähnlich bezeichnet, verbunden mit einer Sicherung im Schalttafelkasten. Bei eingeschalteter Zündung messen Sie am Spannungspin am Stecker des Kombiinstruments. Sie sollten Batteriespannung sehen – 12,6 V bei abgestelltem Motor, etwa 13,8 V im Betrieb.
Keine Spannung? Prüfen Sie die Sicherung – aber messen Sie beide Seiten mit einem Multimeter. Wenn Sie Spannung auf der Eingangsseite, aber nicht auf der Ausgangsseite haben, ist die Sicherung durchgebrannt oder der Sicherungskasten defekt. Sind beide Seiten unter Spannung, verfolgen Sie die Leitung zurück. Möglicherweise liegt ein Bruch im Kabelbaum vor.
2. Masse – Ist sie stabil?
Prüfen Sie nicht nur den Durchgang zur Masse. Das zeigt Ihnen einen Weg, nicht ob er gut ist. Führen Sie einen Spannungsabfalltest durch: rote Messspitze am Massepin des Kombiinstruments, schwarze Messspitze am Minuspol der Batterie. Drehen Sie den Zündschlüssel auf „ON“. Wenn Sie mehr als 0,1 V sehen, ist das schlecht. Über 0,5 V? Das ist wahrscheinlich Ihr Problem.
Ein Explorer 2014 kam mit totalem Kombiinstrument herein. Die Spannung war in Ordnung, aber der Masseabfall betrug 1,2 V. Der Massepunkt hinter der Trittleiste war korrodiert und lose. Nach Reinigung und Anziehen mit 10 Nm war das Problem behoben.
3. Kommunikation – Spricht der CAN-Bus?
Wenn Spannung und Masse in Ordnung sind, das Kombiinstrument aber immer noch tot ist, liegt vermutlich ein CAN-Bus-Problem vor. Das Kombiinstrument muss mit dem BCM und anderen Modulen kommunizieren. Ist dieses Netzwerk ausgefallen, startet es nicht.
Verwenden Sie ein Diagnosegerät. Können Sie mit anderen Modulen kommunizieren? Wenn ja, aber nicht mit dem Kombiinstrument, liegt der Fehler wahrscheinlich im Kabelbaum oder Stecker. Wenn keine Module antworten, haben Sie ein umfassenderes Netzwerkproblem – möglicherweise einen Kurzschluss, defektes BCM oder ausgefallenes Gateway-Modul.
Kein Diagnosegerät zur Hand? Nutzen Sie ein Oszilloskop. Suchen Sie nach den CAN-H- und CAN-L-Signalen. Sie sollten eine saubere Differenzialschwingung zwischen 2,5–3,5 V sehen. Glatte Linien bedeuten keine Aktivität. Störungen deuten auf Kurzschluss oder beschädigte Leitung hin.
Wo Kabel brechen – und warum
Typische Stellen: hinter dem Kombiinstrument, in der Nähe der Lenksäule, überall dort, wo der Kabelbaum bewegt wird. Bei Ford-Fahrzeugen von 2010–2018 sehe ich jede zweite Woche gebrochene Kabel im Säulenbaum. Der Fahrer verstellt das Lenkrad, der Kabelbaum wird eingeklemmt, das Kabel ermüdet und bricht innen. Die Isolierung sieht gut aus – doch das Kupfer ist durch.
Wassereintritt? Großes Problem. Dachgeleise verstopfen, Wasser tropft ins Armaturenbrett, trifft Steckverbindungen. Ich habe Kombiinstrumente mit grüner Korrosion an den Kontakten auseinandergebaut. Selbst wenn die Sicherung in Ordn combustion ist, kann ein korrodierter Stecker den Stromkreis unterbrechen.
Einige Modelle haben bekannte Probleme. Der Toyota Tundra (27–2013) hatte eine Serviceanweisung wegen Scheuern im Hauptkabelbaum hinter dem Armaturenbrett. Die Stromzufuhr des Kombiinstruments rieb durch und verursachte Kurzschluss. Kein zufälliger Ausfall – ein Konstruktionsfehler. Das Wissen spart Ihnen Stunden.
Wie wir es reparieren – abhängig vom Ort
Komplexe Elektroarbeiten folgen
Hinter dem Armaturenbrett zu arbeiten ist nichts für schwache Nerven. Airbags, Klimaanlage, Lenksäule – ein falscher Griff, und Sie verursachen Reparaturen im Wert von 1000 $. Wenn Sie unsicher sind, bringen Sie es in eine Werkstatt.
Reparatur von Sicherung oder Stecker – für Heimwerker geeignet
Wenn es sich um eine durchgebrannte Sicherung oder einen korrodierten Anschluss im Sicherungskasten handelt, können Sie das selbst reparieren. Aber testen Sie zuerst – tauschen Sie nicht einfach Sicherungen aus. Nutzen Sie ein Multimeter. Ersetzen Sie die Sicherung, dann prüfen Sie die Spannung am Kombiinstrument. Wenn sie wieder da ist, gut. Wenn sie erneut durchbrennt, haben Sie einen Kurzschluss – und das erfordert Kabelbaumreparatur.
Für Reparaturen verwende ich Lötverbindungen mit schrumpfender Isolierung mit Klebeschicht. Crimpverbindungen? Sie funktionieren – bis Vibrationen sie lösen. Ich habe zu viele davon versagen sehen. Eine ordentliche Lötstelle hält.
Kabelbaumreparatur – Werkstattauftrag
Wenn der Bruch tief im Armaturenbrettkabelbaum liegt, ist das keine Heimwerker-Reparatur. Sie müssen die Lenksäule ausbauen, das Armaturenbrett entfernen – arbeitsintensiv. Und wenn Sie die Airbag-Verkabelung beschädigen, leuchtet die SRS-Warnleuchte, und Sie haben ein großes Problem.
Wir verwenden Endoskope, um schwer zugängliche Stellen zu prüfen. Bei CAN-Leitungen reparieren wir mit verdrilltem Kabel, bei Strom- und Masseleitungen mit gleich dickem Ersatzkabel. Massepunkte werden gereinigt und mit 8–12 Nm angezogen. Kein Raten – nach Vorgaben.
Tausch des Kombiinstruments – Programmierung erforderlich
Wenn die interne Platine des Kombiinstruments defekt ist – durch Feuchtigkeit, Spannungsspitze oder defekten Spannungsregler – versuchen Sie nicht, es selbst zu reparieren, es sei denn, Sie sind geschult. Tauschen Sie es einfach aus.
Aber Achtung: Das neue Kombiinstrument muss programmiert werden. VIN-abgeglichen, Kilometerstand eingestellt, Reifengröße konfiguriert. Sie benötigen ein J2534-Gerät oder ein Original-Diagnosegerät. Ohne Programmierung funktionieren die Anzeigen nicht, TPMS bleibt dunkel oder der Tachostand ist falsch. Bei einigen Fahrzeugen sperrt der Wegfahrsperre erst, wenn das Kombiinstrument codiert ist.
Temporärer Brückenkabel – letzter Ausweg
Im Notfall können Sie ein gesichertes Brückenkabel von einer geschalteten 12-V-Quelle – z. B. der Radioversorgung – zum Spannungspin des Kombiinstruments legen. Aber sichern Sie es nahe der Quelle, führen Sie es weg von beweglichen Teilen und bringen Sie es so schnell wie möglich in eine Werkstatt.
Ich habe gesehen, wie selbstgebaute Brücken Kurzschlüsse verursachten, die das BCM zerstörten. Das ist keine Lösung – es ist ein kontrolliertes Risiko, um Sie von der Straße zu holen.
Nach der Reparatur – testen, als hinge es davon ab
Kombiinstrument leuchtet auf? Gut. Jetzt belasten Sie es. Schalten Sie Scheinwerfer, Gebläse auf Stufe 3 und Heckscheibenheizung ein – belasten Sie das System. Prüfen Sie erneut die Spannung am Kombiinstrument. Sie sollte über 12 V bleiben. Wiederholen Sie den Masse-Spannungsabfalltest.
Dann schalten Sie die Zündung 10 Mal ein und aus. Achten Sie auf Flackern. Fahren Sie eine Probefahrt. Fahren Sie über Unebenheiten, lenken Sie – wenn das Kombiinstrument aussetzt, haben Sie eine lose Verbindung oder eine schlechte Reparatur.
Bei Austausch des Kombiinstruments: Prüfen Sie den Selbsttest beim Einschalten – die Zeiger sollten sich kalibrieren. Dann scannen Sie nach U-Codes. Bei Netzwerkfehlern ist die Programmierung fehlgeschlagen. Neu flashen.
Kosten vs. Nutzen – wann reparieren, wann aufgeben
| Reparaturart | DIY-Kosten | Werkstattkosten | Erfolgsquote | Sekundär-Risiko |
|---|---|---|---|---|
| Sicherungs-/Steckerreparatur | 10–50 $ | 100–200 $ | 95 % | Unregelmäßiger Betrieb; Kurzschluss, wenn Korrosion zurückkehrt. |
| Kabelbaumreparatur (professionell) | nicht zutreffend | 300–800 $ | 98 % | Beschädigung benachbarter Leitungen; selten erforderlich: kompletter Kabelbaumtausch. |
| Kombiinstrumenttausch & Programmierung | 500 $+ (Teile + Werkzeugzugang) | 750–1500 $ | 99 % | Funktionsverlust oder falsche Kalibrierung bei fehlgeschlagener Programmierung. |
Allgemeine Regel: Wenn die Reparaturkosten mehr als 40 % des Fahrzeugwerts betragen, aber das Fahrzeug ansonsten in gutem Zustand ist, lohnt sich die Reparatur. Wenn Sie jedoch weitere elektrische Probleme bemerken – flackernde Lichter, tote Module, U-Codes – könnte es ein systemisches Problem sein. Schlechte Hauptmasse, defektes BCM, korrodierter C1-Stecker (ich schaue dich an, GM). Beheben Sie die Ursache, nicht nur das Symptom.
Prävention – weil Sie es mir später danken werden
Gelegentliches Flackern? Das ist nicht „einfach elektrisch“. Das ist ein brechendes Kabel. Beheben Sie es jetzt – warten Sie nicht auf den Totalausfall.
Wichtige Präventionstipps
-
Wenn das Armaturenbrett offen ist, prüfen Sie den Kabelbaum. Achten Sie auf Scheuern, lose Verlegung. Sichern Sie mit Originalclips – Kabelbinder altern.
-
Tragen Sie Kontaktfett auf die Steckverbindungen auf. Leitet nicht – aber schützt vor Feuchtigkeit und verhindert Korrosion.
-
Prüfen Sie die Batterieklemmen alle paar Monate. Korrosion dort belastet jedes Modul, auch das Kombiinstrument.
Und wenn Ihre ADAS-Systeme – wie adaptiver Tempomat oder Spurhalteassistent – beginnen, verrückt zu spielen, ignorieren Sie es nicht. Sie nutzen denselben CAN-Bus. Ein Fehler dort könnte das erste Anzeichen eines Netzwerkproblems sein, das letztlich das Kombiinstrument lahmlegt.
