Druck-Sensoren prüfen: Dauer- vs. Sporadische Fehler

Sie haben eine Motorkontrollleuchte, vielleicht eine Anzeige, die auf Null oder Maximum steht, und die Fehlercodes deuten auf einen Drucksensor hin. Bevor Sie diesen Sensor herausreißen, lassen Sie mich Ihnen erzählen, was ich nach 25 Jahren in der Werkstatt gelernt habe: Der Sensor ist fast nie die eigentliche Ursache – er ist nur der Bote. Und wenn Sie nicht überprüfen, was er aussagt, verschwenden Sie entweder Geld oder riskieren eine Motorschädigung.

Stopp. Nicht weiterfahren. Zuerst das prüfen.

Stoppen Sie das Fahren unter Last – sofort. Wenn Ihr Öldruckmesser auf Null fällt, nehmen Sie nicht an, dass es am Sensor liegt. Ich habe Motoren zerlegt, bei denen der Besitzer „wusste“, dass es nur der Sender war, und dabei lagen kaputte Lager und eine zerstörte Kurbelwelle vor. Öldruckmangel zerstört Motoren innerhalb von Minuten. Kraftstoffdruckregler oder MAP-Sensor? Vielleicht schaffen Sie es noch nach Hause. Öldruck? Das ist russisches Roulette.

Hier ist, was ich mache, wenn ein Kunde mit einem P0108, P0520 oder einem anderen druckbezogenen Fehlercode hereinkommt: Ich scanne nicht zuerst. Ich schau. Zeigt der Öldruckmesser bei ruhigem Leerlauf ständig Null an? Blinkt die Motorkontrollleuchte unter Beschleunigung? Das sind keine bloßen Hinweise – das sind Muster.

Von Symptom zu Diagnose: Die eigentliche Arbeit beginnt

Sie lesen einen P0107 aus – MAP-Sensorstromkreis zu niedrig. Gut. Und jetzt? Das Steuergerät hat eine Spannung außerhalb des Bereichs erkannt. Aber war es der Sensor, ein abgeriebener Draht, eine defekte Vakuumschlauchleitung oder ein gerissener Schlauch am Ansaugtrakt? Ich habe alle vier Fälle gesehen.

Bei EcoBoost F-150 Modellen von 2011–2014 sehe ich das wöchentlich: P0107, rauer Leerlauf, kein Leistungszuwachs. Der Besitzer ersetzt den MAP-Sensor. Die Warnleuchte kommt nach einer Woche zurück. Warum? Weil das eigentliche Problem ein gerissener Vakuumschlauch in der Nähe des Turboladers war – versteckt, spröde und mit Druckverlust. Der Sensor meldete korrekt. Sie haben ihm nur nicht geglaubt.

Symptom	Wahrscheinlicher interner Ausfall	Häufige Täuschungsdiagnosen	Definitiver Test
P0108 (MAP zu hoch)	Gescheiterter MEMS-Membran oder interner Kurzschluss (selten).	Unterbrochener Signalleiter, verlorene 5-Volt-Referenzspannung, abgetrennter Vakuumschlauch.	Stecker rückseitig abgreifen. 5-Volt-Referenz und Masse prüfen. Vakuum mit Handpumpe anlegen – Signalspannung muss gleichmäßig abfallen. Springt oder bleibt sie hängen, ist der Sensor defekt.
Intermittierender P0190 (FRP)	Thermische Ermüdung – gebrochene Lötstellen im Sensorinneren.	Abgeriebene Leitungen im Kabelbaum nahe dem Kraftstoffverteiler, schlechte Masseverbindung bei G101.	Signal mit Oszilloskop überwachen. Sensor mit Kunststoffgriff antippen, vorsichtig mit Heißluftpistole erwärmen. Wenn das Signal bei stabilen Spannung und Masse aussetzt – ist es der Sensor.
Öldruckmesser zeigt Null an	Gescheiterter Membran oder interner Kurzschluss (besonders wenn Öl im Stecker ist).	Unterbrochener Stromkreis, durchgebrannte Sicherung, defektes Kombiinstrument oder schlechte Masse im Armaturenbrett-Kabelbaum.	Mechanischen Öldruckmesser einbauen. Bei gutem Druck liegt das Problem elektrisch vor. Signaleingangsspannung am Sensor mit Multimeter oder Diagnosescanner prüfen.

Werkzeuge sind entscheidend. Ein 30-Dollar-Codeleser reicht nicht. Sie brauchen ein Diagnosegerät, das Live-PIDs ausliest – beobachten Sie, wie sich die MAP-Spannung mit der Drosselklappenstellung ändert, wie der Kraftstoffdruck unter Last ansteigt. Ein digitales Multimeter ist unverzichtbar. Und bei intermittierenden Problemen? Ein Oszilloskop ist Gold wert. Ich habe Fehler am Oszilloskop erkannt, die ein Multimeter als „perfekt“ anzeigte.

Was im Sensor kaputtgeht?

Die meisten modernen Drucksensoren verwenden eine MEMS-Membran – mikroskopisch klein, siliziumbasiert und extrem empfindlich. Bei Druckänderung verformt sich die Membran und verändert den Widerstand (piezoresistiv). Ein ASIC-Chip verarbeitet das Signal, kompensiert Temperaturschwankungen und sendet es an das Steuergerät.

Aber sie fallen aus – nur nicht immer so, wie man denkt.

Das sehe ich am häufigsten:

Thermische Zyklen zerstören mehr Sensoren als das Alter. Bei Ford 3,5-Liter EcoBoost-Motoren sitzt der MAP-Sensor direkt über dem Turbolader. Nach dem Abschalten bleibt die Hitze. Im Laufe der Zeit reißen die Lötstellen. Der Sensor funktioniert kalt, fällt heiß aus. Ford hat TSBs dafür herausgegeben – TSB 14-0165, 15-2158 – aber die eigentliche Ursache nie behoben.

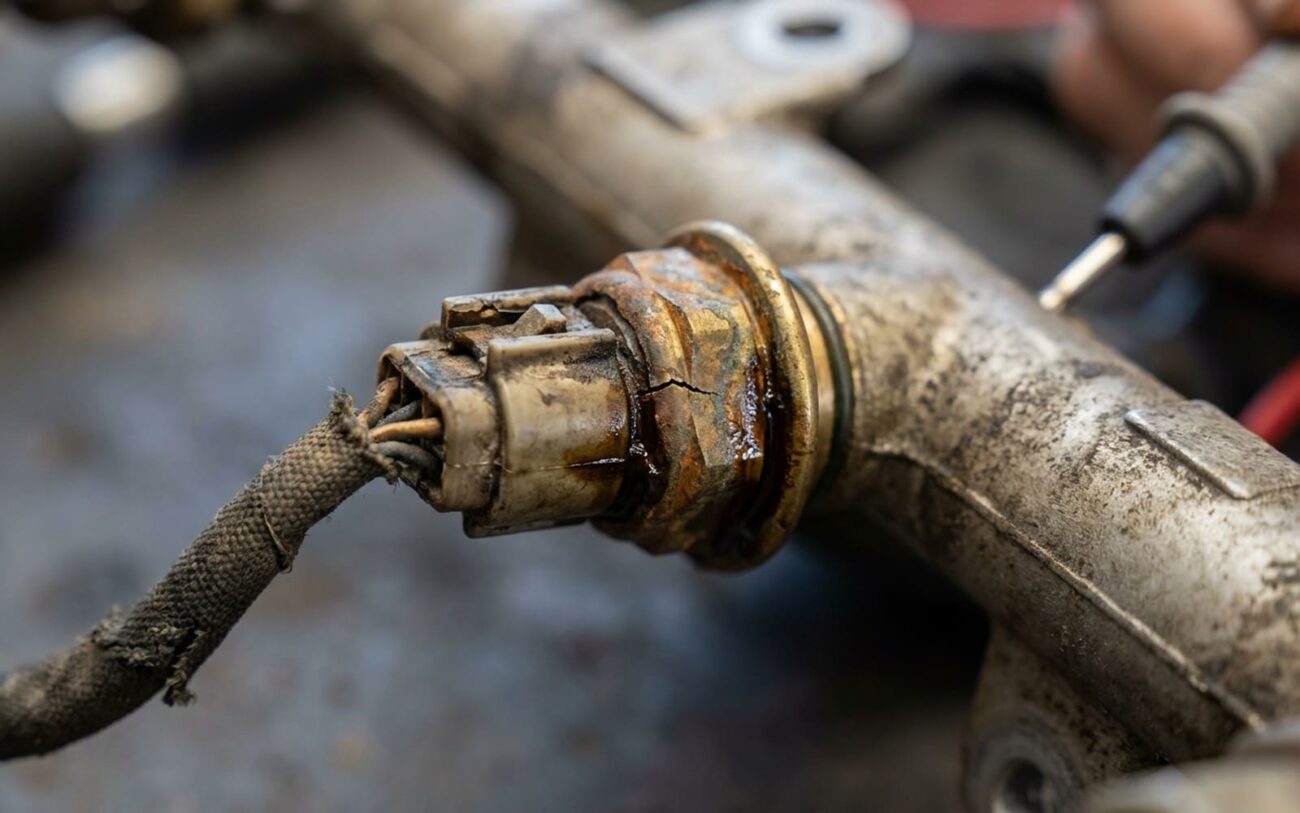

Verschmutzung ist ein weiterer großer Faktor. Wenn die Dichtung des Öldrucksensors versagt, dringt Öl in den Stecker ein. Ich habe Anschlüsse gesehen, die in Schlamm schwammen. Darauf folgt Korrosion. Der Widerstand steigt. Das Signal wird unregelmäßig.

Und ja – Druckspitzen treten auf. Ein defekter Einspritzdüse kann „Kraftstoffhammer“ verursachen und die Membran im Kraftstoffdrucksensor beschädigen. Es ist selten, aber es kommt vor.

Aber – und das ist entscheidend – ein Sensor ist nicht fehlerhaft, nur weil er ungewöhnlichen Druck meldet. Wenn der DPF verstopft ist und der Differenzdruck hoch ist, ist der Sensor nicht kaputt. Er erfüllt seine Aufgabe. Ersetzen Sie nicht den Boten.

Reparatur: Was Sie selbst können, was nicht

FÜR SELBSTMACHEN GEEIGNET

MAP-Sensor am Ansaugtrakt? Kraftstoffdrucksensor am Verteiler? Das können Sie selbst machen. Nur die richtigen Werkzeuge besorgen: eine 22-mm-Tiefensteckdose oder Krallenmutter, einen Drehmomentschlüssel und den richtigen Ersatz. Und an Drehmoment halten. Die meisten Kraftstoffdrucksensoren benötigen 20–25 Nm (15–18 lb-ft). Zu fest anziehen, und Sie beschädigen das Gehäuse oder verformen die Dichtung. Dann haben Sie eine Undichtigkeit und ein neues Problem.

NUR FÜR FACHLEUTE Nur für Fachleute

Öldrucksensor unter dem Ansaugkrümmer? Das ist ein 600-Dollar-Job, nicht wegen des Sensors – der kostet 40 – sondern wegen der Arbeitszeit. Sie müssen den Ansaugkrümmer demontieren, Dichtungen ersetzen, Vakuumlecks riskieren und eventuell spröde Kunststoffkanäle brechen. Bei einigen Motoren (wie dem GM LT1) ist eine Neuanmeldung mit einem Werkstatt-Scanner erforderlich. Wenn Sie nicht erfahren sind, lassen Sie es.

NUR FÜR FACHLEUTE / KOMPONENTENERSATZ Nur für Fachleute

Einige Sensoren sind nicht eigenständig. Der Getriebedrucksensor im Ventilblock? Der Kraftstoffdrucksensor, der in die Hochdruckpumpe integriert ist? Der Austausch bedeutet, große Baugruppen zu zerlegen. Und wenn die eigentliche Ursache eine defekte Pumpe oder ein Magnetventil ist, werfen Sie nur Teile hinein. Die Diagnose muss absolut sicher sein.

Lassen Sie es. Stoppen Sie sofort das Fahren unter hoher Last. Und versuchen Sie nicht, das System zu „täuschen“ – keine Widerstände, keine Brücken, keine Signalgeneratoren. Ich habe Leute gesehen, die einen 1-kΩ-Widerstand in den Öldruckkreis eingebaut haben, um einen Wert vorzutäuschen. Die Warnleuchte geht aus. Dann blockiert der Motor bei 110 km/h. Keine Abkürzungen. Richtig reparieren oder nicht fahren.

Haben Sie es wirklich behoben?

Den Sensor austauschen und den Fehlercode löschen – das ist nicht das Ende. Ich hatte Kunden, die zwei Tage später zurückkamen – die Leuchte war wieder da. Warum? Weil sie nicht überprüft hatten.

Hier ist mein Validierungsprozess:

Fehlercodes löschen und den kompletten Fahrzyklus durchführen – Leerlauf, Beschleunigung, konstante Geschwindigkeit, Verzögerung.
Live-Daten überwachen. Steigt die MAP-Spannung mit der Drosselklappe? Steigt der Kraftstoffdruck unter Last? Das sollte er.
Bei intermittierenden Fehlern: Signal mit Oszilloskop prüfen. Auf Rauschen, Aussetzer oder Spitzen achten.
Endtest: Mechanischen Manometer mittels T-Stück einbauen. Messwerte im Leerlauf und unter Last vergleichen. Sie sollten innerhalb von 1–2 % übereinstimmen. Wenn nicht, stimmt immer noch etwas nicht – neuer Sensor, schlechte Montage oder anderes Problem.

Kosten vs. Nutzen: Lohnt sich die Reparatur?

Reparaturart	Kosten Selbstmontage	Werkstattkosten	Erfolgsquote	Risiken bei Fehldiagnose
Zugänglichen MAP-Sensor ersetzen	46,00 € – 138,00 €	184,00 € – 322,00 €	95%	Geldverschwendung, wenn Vakuilleck oder Kabeldefekt weiterbesteht.
Kraftstoffdrucksensor am Verteiler ersetzen	73,60 € – 184,00 €	230,00 € – 414,00 €	90%	Risiko von Kraftstoffleck, falls O-Ring versagt; könnte zu unnötigem Pumpenaustausch führen.
Öldrucksensor unter Ansaugkrümmer ersetzen	36,80 € – 92,00 €	368,00 € – 736,00 €+	85%	Hohe Arbeitskosten; Risiko von Verzug des Ansaugkrümmers; behebt keine echten Öldruckprobleme.

Faustregel: Wenn die Reparaturkosten 30 % des Fahrzeugwerts übersteigen, holen Sie eine zweite Meinung ein. Bei versteckten Sensoren: Investieren Sie 150 $ in einen professionellen Drucktest, bevor Sie eine 700-$-Demontage genehmigen. Das ist billiger, als falsch zu raten.

Wie Sie die Lebensdauer von Sensoren verlängern

Sie werden irgendwann ausfallen. Aber Sie können es hinauszögern.

Verwenden Sie die richtige Dichtung: trockene Gewinde, Kupferdichtscheibe oder Gewindedichtmittel – raten Sie nicht. Falsche Dichtung = Leck oder Masseproblem.
Prüfen Sie die Stecker bei Ölwechseln. Öl, Kühlmittel oder grüner Belag? Ersetzen Sie den Sensor jetzt – warten Sie nicht auf den Ausfall.
Lesen Sie die Einfrierbild-Daten bei intermittierenden Fehlern aus. Wenn P0190 nur bei 95 °C+ auftritt, ist es thermisch bedingt. Bei hoher Last: Kabelbelastung prüfen.
Überprüfen Sie den tatsächlichen Systemdruck, bevor Sie den Sensor beschuldigen. Ein 10-Dollar-mechanischer Manometer kann Ihnen 1.000 $ an falschen Teilen ersparen.
