So beheben Sie einen Scannerfehler „Kamerakalibrierung erforderlich“

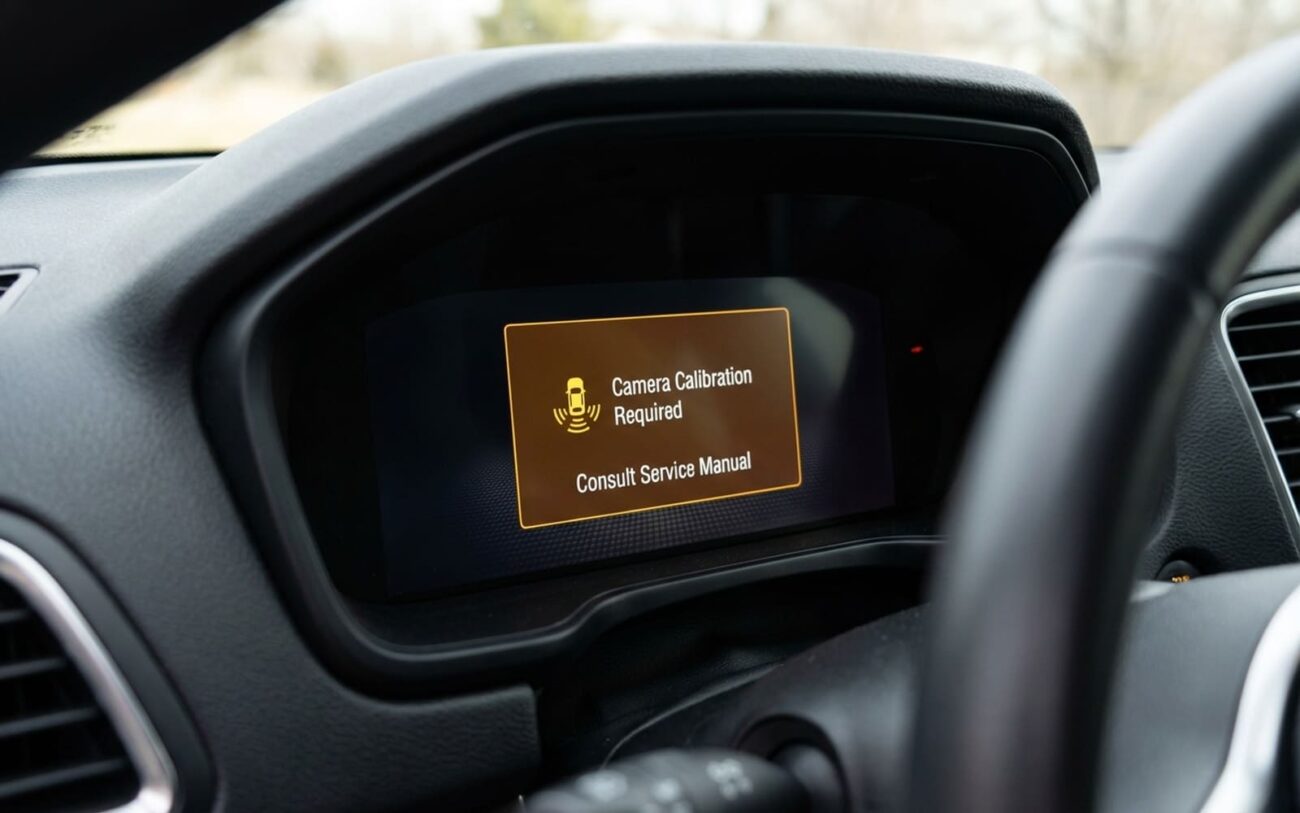

Wenn ein Kunde mit einer Warnmeldung wie „Kamera-Kalibrierung erforderlich“ oder „Frontkamera nicht verfügbar“ auf dem Display in meine Werkstatt kommt, denke ich nicht: „Ach, wieder ein Softwarefehler“. Nein, nach 25 Jahren Schraubererfahrung weiß ich, dass dies eine direkte Warnung vom Advanced Driver Assistance Systems-Modul (ADAS) des Fahrzeugs ist. Das ist nicht wie eine vage Motorwarnleuchte, die hundert verschiedene Ursachen haben könnte. Dieser spezifische Diagnosefehlercode (DTC) sagt mir, dass das System das Vertrauen in die vorne ausgerichtete Kamera verloren hat – jene, die sich normalerweise hinter dem Rückspiegel oben an der Windschutzscheibe befindet. Die Kamera selbst mag optisch in Ordnung sein, aber der Computer sagt, dass ihre Daten nicht mehr zuverlässig sind. Deshalb handelt es sich technisch gesehen oft um einen softwareseitig erkannten Verlust der Kalibrierungsintegrität und nicht unbedingt um eine defekte Hardwarekomponente.

Das offensichtlichste Symptom neben der anhaltenden Warnung ist, dass Ihre Spurhalteassistent-, Kollisionswarn- oder adaptiven Tempomatkreislauf-Systeme entweder ausgefallen sind, blinken oder völlig unzuverlässig arbeiten. Wenn diese Funktionen plötzlich nicht mehr richtig funktionieren, besonders nach einem Austausch der Windschutzscheibe, einem leichten Auffahrunfall oder sogar nur nach einem Batterieabklemmen, ist das Kamerasystem definitiv der Hauptverdächtige.

Hören Sie, die Diagnose von ADAS-Problemen besteht nicht darin, einfach Teile auszutauschen oder Fehlercodes zu löschen. Sie benötigen die richtigen Werkzeuge und eine systematische Vorgehensweise. Ein einfacher OBD2-Scanner? Vergessen Sie es. Sie brauchen ein professionelles Diagnosegerät – denken Sie an Autel MaxiSys, Snap-on Zeus oder die werkseitigen Diagnosesysteme – das direkt mit dem ADAS-Modul kommunizieren und Live-Daten auslesen kann. Dort liegt die eigentliche Wahrheit.

Schritt 1: Erstprüfung & Live-Datenstrom

Zuerst suche ich nach spezifischen Kamera-DTCs. Wir sprechen hier von U3000-Codes oder herstellerspezifischen Fehlern, die ausdrücklich die Frontkamera erwähnen. Mindestens genauso wichtig sind jedoch die Live-Daten. Ich möchte „Kalibrierungsstatus: Kalibriert“ sehen und Ausrichtungswerte innerhalb enger Toleranzen – normalerweise etwa ±0,2 Grad. Wenn dort „Nicht kalibriert“, „Kalibrierung fehlgeschlagen“ steht oder die Winkel stark abweichen, haben wir unseren Ausgangspunkt. Aber hören Sie hier nicht auf. Ich habe schon zu oft erlebt, dass Werkstätten dies fälschlicherweise als Kameraproblem diagnostizieren, obwohl die Ursache woanders liegt.

Schritt 2: Ausschluss der Fehlalarme

Dies ist entscheidend. Viele Dinge können das Kamerasystem defekt erscheinen lassen. Ich hatte Fahrzeuge mit „Kamera“-Fehlern, bei denen sich herausstellte, dass ein defekter Radarsensor im Kühlergrill, ein Kommunikationsausfall im CAN-Bus-Netzwerk oder sogar nur eine zu niedrige Systemspannung die Ursache war. Solche externen Probleme können ein Kalibrierungsversagen der Kamera perfekt vortäuschen. Bevor ich also überhaupt an eine Kalibrierung denke, gehe ich eine Checkliste durch:

• Prüfung auf Fehler anderer Module: Gibt es Fehler im Radarmodul, ABS-Modul oder im Steuergerät der Karosserieelektronik? Manchmal führt ein Fehler in einem System zu einer Kettenreaktion, die auch die Kamera beeinträchtigt.
• Stromversorgung und Masse: Nehmen Sie ein Multimeter. Am Kamerastecker, bei eingeschalteter Zündung, suche ich eine stabile 12-Volt-Versorgung und eine gute Masseverbindung. Keine Spannung, kein Bild.
• Netzwerkintegrität: Hier zeigt ein Oszilloskop seine Stärken. Ich prüfe die CAN-High- und CAN-Low-Signale an der Kamera. Ich suche nach sauberen, konsistenten Signalverläufen. Rauschen, Aussetzer oder falsche Spannungswerte deuten auf ein Verkabelungsproblem oder ein Problem im ADAS-Steuergerät selbst hin – nicht unbedingt an der Kamera.
• Optische Inspektion (jenseits der Kamera): Ist die Stoßstange korrekt ausgerichtet? Ist der Radarsensor sauber und fest montiert? Ist die Windschutzscheibe sauber, frei von Rissen und ohne Sichtbehinderungen im Blickfeld der Kamera?

Dies wird oft falsch diagnostiziert. Techniker löschen Fehlercodes und versuchen sofort zu kalibrieren, ohne zuvor Stromversorgung oder Signalqualität zu prüfen – und prompt erscheint derselbe Fehlercode wieder. Testen Sie immer vor der Kalibrierung. Das spart Zeit, Geld und viele Kopfschmerzen.

Wenn meine Diagnose bestätigt, dass das Problem tatsächlich im Kamerasystem selbst liegt, reduziert es sich meist auf eines von drei Hauptproblemen:

1. Interner Kameraversagen

Manchmal gibt der Bildsensor oder der interne Prozessor einfach auf. Häufiger jedoch sehe ich Feuchtigkeitseinbruch. Eine defekte Dichtung, besonders nach einem Windschutzscheibenaustausch mit nicht-OEM-Glas oder falschem Kleber, lässt Wasser in das Gehäuse eindringen. Diese Kondensation auf der Linse verfälscht das Bild, und das ADAS-Modul lehnt die Daten ab. GM hat beispielsweise Servicebulletins für bestimmte Modelle veröffentlicht, bei denen Feuchtigkeit eine bekannte Ursache für Kamera-DTCs ist. Langfristig können Korrosion auf der Leiterplatte oder verschlechterte Lötstellen durch Temperaturschwankungen ebenfalls zu intermittierenden oder vollständigen Ausfällen führen.

2. Physikalische Fehlausrichtung

Hier geht es nicht um Ihre Räder, sondern um die präzise Winkelposition der Kamera – ihre Neigung (Pitch), Drehung (Yaw) und Rolllage (Roll) – relativ zur Fahrzeugmittellinie und zum Horizont. Schon eine Abweichung von einem halben Grad kann einen Kalibrierungsfehler auslösen. Was verursacht das? Ein kleiner Frontaufprall, ein heftiger Schlaglochpassage oder erneut eine unsachgemäße Wiedermontage nach einem Windschutzscheibenservice. Wenn die Halterung verbogen ist oder die Kamera bei der Montage nicht mit dem vorgeschriebenen Drehmoment angezogen wurde, wird sie von Anfang an mit der richtigen Ausrichtung kämpfen.

3. Software- oder Kalibrierungsdatenbeschädigung

Dieser Fehler ist besonders tückisch. Eine schwache Batterie, ein unsachgemäßer Starthilfevorgang oder ein unterbrochener Software-Update können die entscheidenden Kalibrierungsdaten in der Kamera oder im ADAS-Modul beschädigen. Ich sehe das häufig nach Batteriewechseln, insbesondere bei Subarus mit EyeSight oder Hondas mit Honda Sensing. Diese Systeme sind auf gespeicherte Kalibrierungsprofile angewiesen, und wenn diese Daten beschädigt sind, kann die Hardware zwar einwandfrei sein, aber das System kann sich nicht initialisieren. Es weiß einfach nicht, was es tun soll.

Es ist auch wichtig zu bedenken, dass Dinge außerhalb des Kamerasystems eine erfolgreiche Neukalibrierung verhindern können, selbst wenn die Kamera selbst in Ordnung ist. Eine falsch ausgerichtete Stoßstange, die den Radar beeinflusst, ein defekter Lenkwinkelsensor (der für die dynamische Kalibrierung entscheidend ist) oder sogar schlechte Fahrbahnmarkierungen während einer Probefahrt können allesamt die Kalibrierung behindern. Keines davon bedeutet, dass die Kamera defekt ist, aber es wird definitiv verhindern, dass eine erfolgreiche Kalibrierung durchgeführt werden kann.

Ich sage es ganz klar: Es gibt zwei korrekte Vorgehensweisen, und beide erfordern professionelle Werkzeuge und Fachwissen. Dies ist KEINE Reparatur für Heimwerker, egal wie geschickt Sie sind. Ich habe schon zu viele Kunden gesehen, die versucht haben, das System mit billigen Scannern „zurückzusetzen“, nur um anschließend mit komplett deaktivierten Sicherheitsfunktionen herumzufahren. Das ist einfach nur riskant.

Weg 1: Nur Software-Neukalibrierung (statisch & dynamisch)

Diesen Weg wähle ich, wenn meine Diagnose bestätigt, dass keine Hardwarefehler vorliegen – die Stromversorgung ist in Ordnung, die Signale sauber und die Kamera mechanisch fest montiert. Die Lösung besteht hier ausschließlich in einer Neukalibrierung mit OEM- oder gleichwertigen hochwertigen Diagnosescannern. Außerdem benötigen Sie OEM-vorgeschriebene Kalibrierziele (diese großen Schachbrettmuster), ein Lasernivelliersystem und einen absolut ebenen, waagerechten Werkstattboden. Die Vorbereitung vor der Kalibrierung ist entscheidend: Der Reifendruck muss exakt stimmen, der Kraftstoffstand oft bei etwa 50 % liegen, und das Fahrzeug muss mehrere Minuten ruhig stehen, damit sich die Federung setzen kann. Zuerst erfolgt die statische Kalibrierung, bei der das Fahrzeug in exakt vorgeschriebener Entfernung zum Zielbrett positioniert wird. Danach ist normalerweise ein dynamischer Kalibrierfahrtzyklus erforderlich. Dieser beinhaltet das Fahren auf einer geraden, gut markierten Autobahn mit konstanter Geschwindigkeit (oft 70–105 km/h) bei guter Sicht. Die Kamera nutzt reale Fahrbahnmarkierungen, um ihre Ausrichtung feinabzustimmen und zu bestätigen, dass alles korrekt ist.

Weg 2: Kameratausch & Kalibrierung

Dieser Weg gilt bei bestätigten Hardwarefehlern – interne Defekte, mechanische Beschädigungen oder Feuchtigkeit im Gehäuse. Mechanisch ist das Entfernen und Einbauen der Kamera meist recht einfach: Stecker abziehen, zwei oder drei Schrauben lösen, austauschen. Aber hier endet der einfache Teil, und die eigentliche Arbeit beginnt.

Sie benötigen unbedingt eine OEM- oder OEM-äquivalente Ersatzkamera. Ich habe schon zu viele Nachbauteile gesehen, die schlichtweg über keine korrekten Kalibrierungsdaten oder Firmware-Kompatibilität verfügen und dadurch endlose Probleme verursachen. Die Anzugsdrehmomente sind extrem genau und entscheidend – beispielsweise benötigen viele Toyota- und Honda-Kameras etwa 8,5 Nm (ca. 75 in-lbs). Sie brauchen einen kalibrierten Drehmomentschlüssel im Bereich von 5–15 Nm. Zu starkes Anziehen kann die Halterung verziehen und die Kalibrierung bereits vor Beginn ruinieren. Nach dem Einbau ist eine vollständige statische und dynamische Kalibrierung zwingend erforderlich. Es gibt hier keine sichere provisorische Lösung. Ohne korrekt kalibrierte Kamera sind Ihre automatische Notbremsfunktion und der Spurhalteassistent deaktiviert. Das ist kein Zeitersparnis – das ist ein Risiko mit Ihrer Sicherheit, und ehrlich gesagt, es ist verantwortungslos.

Das Löschen des Fehlers ist nicht das Ziel – es ist der Anfang der Validierung. Nach Neukalibrierung oder Austausch bin ich wieder am Diagnosescanner. Dort muss eindeutig „Kalibrierungsstatus: Kalibriert“ und „Kalibrierungssicherheit: Hoch“ angezeigt werden. Alle zugehörigen DTCs müssen über einen kompletten Fahrtzyklus hinweg gelöscht bleiben. Was ist ein vollständiger Fahrtzyklus? Für mich sind das mindestens 10 Minuten Fahrzeit, inklusive Autobahnfahrt mit klaren Fahrbahnmarkierungen. So lernt und bestätigt das System seine Ausrichtung wirklich.

Die Funktionsprüfung ist ebenso wichtig. Wenn das Fahrzeug Spurlinien oder den Status der adaptiven Geschwindigkeitsregelung im Display anzeigt, überprüfe ich, ob diese stabil erscheinen und korrekt reagieren. Ich teste die adaptive Geschwindigkeitsregelung, indem ich sie hinter einem vorausfahrenden Fahrzeug aktiviere – hält sie den Abstand korrekt ein? Reagiert die Kollisionswarnung angemessen, wenn ich zu nah komme? Jede Verzögerung, Fehlalarme oder unerwartete Deaktivierung bedeuten, dass die Kalibrierung nicht gehalten hat oder noch ein zugrundeliegender Fehler besteht.

Derselbe OEM-fähige Scanner, den ich für die Kalibrierung verwendete, ist für diese Validierung unverzichtbar. Überspringen Sie niemals die Probefahrt. Diese dynamischen Systeme benötigen reale Eingaben, um die Genauigkeit zu bestätigen. Wenn das System fehlschlägt, gehe ich zurück zum Anfang: Überprüfe Montage, Reifendruck, Straßenbedingungen und die Live-Datenwerte, bevor ich einen weiteren Kalibrierungsversuch starte. Es ist mühsam, aber der einzige Weg, um sicherzustellen, dass alles stimmt.

Die meisten Kalibrierungsprobleme sind tatsächlich vermeidbar. Der häufigste Auslöser, den ich sehe? Austausch der Windschutzscheibe. Verwenden Sie immer – und ich meine wirklich immer – eine Werkstatt, die für ADAS-Kalibrierung zertifiziert ist und OEM-vorgeschriebenes Glas einbaut. Nachbauscheiben können subtile optische Verzerrungen oder falsche Dicke aufweisen, die sofort die Sicht der Kamera beeinträchtigen. Auch die Aushärtezeit des Klebers spielt eine Rolle – das Fahren, bevor die Verbindung vollständig ausgehärtet ist, kann die Scheibe verschieben und damit auch die Position der Kamera. Ich sage meinen Kunden: Lassen Sie das Fahrzeug die empfohlene Zeit ruhen, auch wenn es einen zusätzlichen Tag bedeutet.

Zur Früherkennung: Machen Sie es sich zur Gewohnheit, nach jedem Frontarbeiten, Lackreparaturen oder sogar einem harten Aufprall das Armaturenbrett zu prüfen. Wenn eine Kamerawarnung erscheint, ignorieren Sie sie nicht. Ein schneller Scan mit einem geeigneten Gerät kann bestätigen, ob es sich um einen vorübergehenden Fehler handelt oder echte Maßnahmen erforderlich sind. In meiner Werkstatt raten wir Kunden, nach jeder Frontreparatur eine Kalibrierungsprüfung zu vereinbaren, selbst wenn keine Warnung angezeigt wird. Es ist günstiger, Probleme frühzeitig zu erkennen, als später mit einem unerwarteten Ausfall konfrontiert zu werden.

Und wenn Sie die Batterie ausgetauscht haben, besonders bei einem Subaru, Honda oder Tesla, beachten Sie, dass einige Systeme eine Neuanlern- oder Rekalibrierungssequenz erfordern. Das geschieht nicht immer automatisch. Eine schnelle Diagnoseprüfung kann verhindern, dass Sie ungeschützt unterwegs sind.

Das Fazit: Kosten, Risiko und Wert

ADAS-Kalibrierung ist nicht billig, und die Kosten variieren stark je nach erforderlichem Umfang. So sieht es typischerweise aus:

• Nur statische Neukalibrierung: Wenn es nur um eine Software-Neukalibrierung geht, liegen die Kosten in einer seriösen Werkstatt normalerweise zwischen 150 und 400 $. Ein DIY-Versuch kostet formal 0 $, aber die Miete der erforderlichen Spezialwerkzeuge würde etwa 500 $ pro Tag betragen – und das Fachwissen bräuchten Sie trotzdem.
• Kameratausch (nur Teil): Die Kamera selbst kann teuer sein, zwischen 800 und 1500 $ für ein OEM-Teil.
• Kameratausch + Kalibrierung: Das ist der große Posten. Mit dem Teilpreis, der Arbeitszeit für Einbau und der zwingend erforderlichen statischen und dynamischen Kalibrierung müssen Sie mit 1000 bis 2200 $ rechnen.

Wenn Sie diese Reparatur in Betracht ziehen, müssen Sie den Wert Ihres Fahrzeugs berücksichtigen. Wenn die Gesamtkosten beispielsweise 30 % des aktuellen Marktwerts überschreiten und das Fahrzeug außerhalb der Garantie ist, befinden Sie sich in einer schwierigen Lage. Aber bedenken Sie: Ohne funktionierende ADAS erhöhen Sie Ihr Risiko, besonders auf der Autobahn. Einige Versicherungen bieten sogar Rabatte für aktive Sicherheitssysteme; wenn Ihre deaktiviert sind, zahlen Sie möglicherweise mehr, als Sie denken, für weniger Schutz. Es ist eine Sicherheitsfunktion, kein Luxus mehr.
