Scheibenwechsel führte zu Ausfall des ACC – Ist eine Kamera-Kalibrierung erforderlich?

Okay, sprechen wir über die gefürchtete Meldung „ACC nicht verfügbar“, die Sie direkt nach dem Austausch der Windschutzscheibe sehen. Wenn Warnungen wie „Sensoren vorne blockiert“ oder „Sicherheitssystem aus“ auftauchen und alles direkt nach dem Einbau der neuen Scheibe begann, glauben Sie mir, das ist kein Zufall. Ich arbeite schon über 25 Jahre als Mechaniker, und das ist ein klassischer Fall. Es deutet fast immer auf die Arbeiten an der Windschutzscheibe hin.

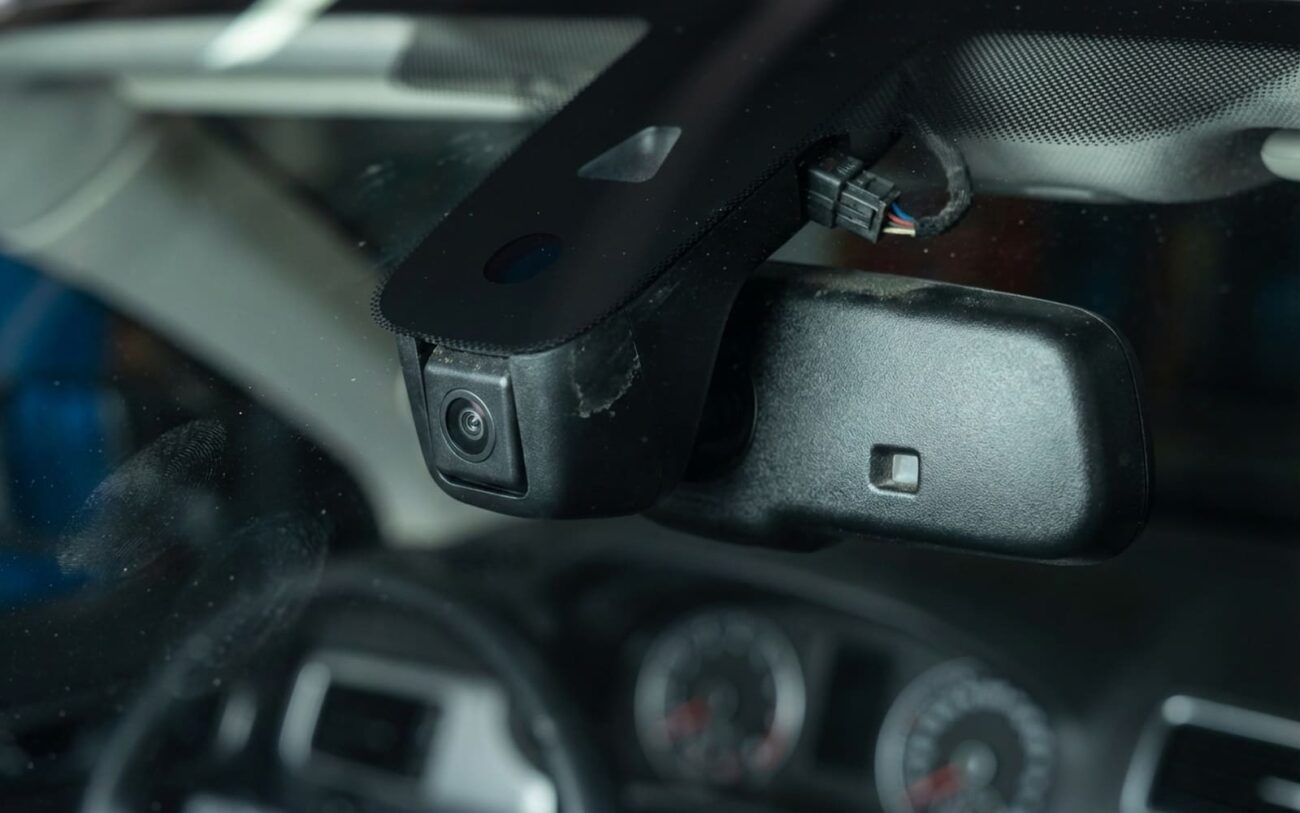

Die meisten modernen Fahrzeuge, insbesondere solche mit Adaptivem Tempomat (ACC), Spurhalteassistent (LKA) oder Frontkollisionswarnung (FCW), verfügen über eine Kamera. Das ist keine gewöhnliche Kamera; es handelt sich um ein hochpräzises Gerät, das normalerweise direkt hinter dem Rückspiegel an der Windschutzscheibe befestigt ist. Diese Kamera ist das Auge der Fahrerassistenzsysteme (ADAS) Ihres Fahrzeugs.

Als Ihr Fahrzeug vom Band lief, wurde diese Kamera exakt ausgerichtet – wir reden hier von mikroskopisch kleinen Toleranzen – auf die Fahrbahn und die Fahrzeuggeometrie. Ihre Montage hängt von der exakten Flachheit und optischen Klarheit eines bestimmten Bereichs der Windschutzscheibe ab. Wenn jemand die Scheibe austauscht, kann bereits eine minimale Veränderung des Kamerawinkels oder des Abstands zur neuen Scheibe alles durcheinanderbringen. Das System erkennt dies, registriert die Fehlausrichtung und schaltet sich ab. Eigentlich ist das eine Sicherheitsfunktion, die verhindert, dass das System etwas Gefährliches tut, etwa das Bremsen versäumt, wenn es nötig wäre.

Und es betrifft nicht nur den ACC. Möglicherweise stellen Sie fest, dass Ihre Spurverlassenswarnung nicht mehr funktioniert, die automatischen Fernscheinwerfer nicht richtig abschalten oder Ihr Präkollisionssystem wie tot wirkt. Das sind keine separaten Probleme. Sie hängen alle mit derselben Kamera oder in einigen Fällen mit einem Radarsensor zusammen. Wenn dieser Hauptsensor nicht stimmt, geht die gesamte ADAS-Ausrüstung offline. Sie haben meistens noch den normalen Tempomat, aber Sie verlieren die intelligenten Funktionen: keine automatische Geschwindigkeitsanpassung, kein Notbremsen, keine sanfte Lenkkorrektur. Das Fahrzeug ist sicher fahrbar, aber Ihnen fehlt ein großer Teil der Sicherheitstechnik, mit der es konzipiert wurde. Ich sehe oft falsche Diagnosen; viele glauben, ein Sensor sei defekt, während er eigentlich nur neu kalibriert werden muss.

Die Warnleuchten sehen oft gleich aus, egal ob es sich um ein einfaches Ausrichtungsproblem oder einen durchtrennten Draht handelt. Deshalb darf man hier nicht raten. Meistens ist es nach einem Scheibenaustausch eine verlorene Kalibrierung. Aber ich habe viele andere Probleme gesehen, die genau dieses Symptom nachahmen. So gehe ich vor:

Als Erstes: Ich schließe ein werkstattseitiges Diagnosegerät an. Ich meine damit Toyota Techstream, Honda HDS oder ein wirklich leistungsfähiges Aftermarket-System. Ich versuche eine statische Kalibrierung. Wenn sie durchläuft und „Kalibrierung abgeschlossen“ meldet, ist alles gut! Es war nur eine Fehlausrichtung, und wir sind fertig. Das ist das beste Szenario.

Doch was, wenn sie fehlschlägt? Wenn das Diagnosegerät Fehlercodes wie „Winkel außerhalb des Bereichs“, „Kalibrierung fehlgeschlagen“ oder „Ziel nicht erkannt“ anzeigt, dann weiß ich, dass etwas Mechanisches nicht stimmt. Das bedeutet, die Kamera kann nicht kalibriert werden, weil ihre physische Position zu weit abweicht oder weil sie nicht sieht, was sie sehen muss. Wenn das Gerät nicht einmal mit dem Kameramodul kommunizieren kann, dann haben wir ein elektrisches Problem, dem wir nachgehen müssen.

Wenn die Kalibrierung also fehlschlägt oder keine Kommunikation besteht, führe ich eine visuelle und elektrische Inspektion durch:

• Prüfen des Kamera-Steckers: Ich entferne die Verkleidung um das Kameragehäuse und überprüfe den elektrischen Stecker. Manchmal ist er einfach nicht vollständig eingerastet, oder ein Pin wurde beim Wiedereinbau verbogen. Ich habe schon oft erlebt, dass Techniker vergessen haben, ihn wieder einzustecken. Wenn keine Kommunikation besteht, nehme ich mein Multimeter und prüfe direkt am Stecker Spannung, Masse und CAN-Bus-Signale, unter Verwendung des Schaltplans für das jeweilige Fahrzeug.
• Überprüfen der Kamera-Halterung: Ist die Halterung selbst verbogen? Wurde sie falsch wieder eingebaut? Selbst eine leicht verformte Halterung kann die Kamera so weit aus der Position bringen, dass eine Kalibrierung unmöglich ist.
• Betrachten der Windschutzscheibe: Das ist ein großes Thema. Wurde die richtige Windschutzscheibe eingebaut? Nicht alle Gläser sind gleich. Einige Aftermarket-Scheiben verfügen nicht über die richtige Kamera-Montagefläche oder weisen optische Verzerrungen im Sichtfeld der Kamera auf. Wenn es die falsche Scheibe ist, wird keine Kalibrierung jemals funktionieren.
• Verdeckung der Linse: Das klingt einfach, aber ich habe es schon gesehen. Manchmal drückt sich Klebstoff während der Montage auf die Kamera-Linse, oder es befindet sich ein Fingerabdruck, Schmutz oder sogar ein Stück Klebeband darauf. Nehmen Sie eine Taschenlampe und prüfen Sie die Linse sorgfältig. Das dauert zwei Minuten und kann Ihnen stundenlanges Rätseln ersparen.

Jeder dieser „Täuscher“ erfordert eine andere Lösung. Sie können keine Kamera kalibrieren, die keine Stromversorgung hat oder durch eine verschwommene Stelle auf der Scheibe blickt. Sie müssen zuerst das zugrundeliegende mechanische oder elektrische Problem beheben.

Seien wir ehrlich: Es gibt keine zuverlässigen DIY-Lösungen dafür. Egal, was Sie auf YouTube sehen, Sie können das nicht einfach mit einem OBDII-Scanner oder durch Trennen der Batterie „zurücksetzen“. Dies ist eine Nur für Fachleute-Aufgabe, die spezielle Werkzeuge und Schulungen erfordert.

Szenario 1: Es ist nur eine Kalibrierung nötig

Wenn die Kamera physisch in Ordnung ist und richtig montiert wurde, aber nur neu ausgerichtet werden muss, dann ist eine Neukalibrierung die Lösung. Dies beinhaltet:

• Werkstattseitiges Diagnosegerät: Unbedingt erforderlich, um mit dem ADAS-Modul zu kommunizieren.
• Kalibrierungsziele: Herstellergeprüfte Zielplatten oder -ständer. Diese sind fahrzeugspezifisch und müssen in exakten Abständen und Winkeln zum Fahrzeug platziert werden.
• Ebene Fläche: Das Fahrzeug muss auf einem absolut ebenen Boden stehen. Wir reden von exakt waagerecht.
• Fahrzeugvorbereitung: Korrekte Bodenfreiheit, richtiger Reifendruck, manchmal sogar ein voller Tank. All diese kleinen Details beeinflussen die Fahrzeugstellung, was die Kalibrierung beeinflusst.

Es gibt zwei Hauptarten: Statische Kalibrierung, die in der Werkstatt mit Zielplatten durchgeführt wird, und Dynamische Kalibrierung, bei der das Fahrzeug unter bestimmten Bedingungen auf einer gut markierten Straße gefahren wird. Nach einem Scheibenaustausch wird normalerweise die statische Kalibrierung verwendet.

Szenario 2: Verbogene Halterung oder mechanischer Schaden

Wenn die Kamera-Halterung verbogen oder falsch wieder eingebaut wurde, muss dieses mechanische Problem zuerst behoben werden. Das bedeutet, eine originale Ersatzhalterung zu beschaffen, die Innenausstattung vorsichtig zu entfernen und die Halterung korrekt einzubauen. Achten Sie hier auf die vorgeschriebenen Drehmomente; diese kleinen Schrauben sind empfindlich. Typischerweise liegen sie bei 8–12 N·m (7–9 lb-ft). Zu starkes Anziehen kann die Halterung verformen oder sogar die Montagefläche der Windschutzscheibe beschädigen. Sobald die Halterung fest sitzt, ist eine vollständige Neukalibrierung unbedingt erforderlich. Diesen Schritt zu überspringen ist reine Zeitverschwendung.

Szenario 3: Falsche Windschutzscheibe

Wenn eine falsche Windschutzscheibe eingebaut wurde – ohne die richtige Kamera-Montagefläche oder mit optischen Verzerrungen – ist die einzige echte Lösung ein weiterer Nur für Fachleute-Austausch der Windschutzscheibe. Das neue Glas muss unbedingt OEM oder OEM-äquivalent sein und speziell für die ADAS-Kompatibilität zugelassen sein. Es muss mit dem richtigen Polyurethankleber und Primer eingebaut werden, um eine stabile, vibrationsfreie Befestigung zu gewährleisten. Und ja, danach ist die Neukalibrierung zwingend erforderlich.

Ich habe schon gesehen, dass einige Fahrer in die Fahrzeugeinstellungen gehen und ACC, LKA und FCW manuell deaktivieren. Dadurch verschwinden normalerweise die Warnleuchten. Aber verstehen Sie Folgendes: Das ist keine Reparatur. Es bedeutet lediglich, dass diese Sicherheitsfunktionen dauerhaft deaktiviert werden, bis sie ordnungsgemäß kalibriert sind. Sie geben ein erhebliches Sicherheitsnetz auf, das das Fahrzeug eigentlich bieten soll. Ich würde dies nur in Betracht ziehen, wenn die Reparatur wirklich kostentechnisch nicht machbar ist, und selbst dann würde ich sicherstellen, dass der Besitzer die Konsequenzen vollständig versteht.

Einfach die Warnleuchte zu löschen, reicht nicht aus. Sie müssen bestätigen, dass das System tatsächlich korrekt funktioniert. Eine erfolgreiche Reparatur bedeutet, dass Ihr Diagnosegerät „Kalibrierung abgeschlossen“ oder „erfolgreich“ meldet, alle ADAS-bezogenen Fehlercodes (DTCs) gelöscht sind und die ACC- und Spurhalte-Icons auf Ihrem Kombiinstrument aktiv angezeigt werden. Aber der eigentliche Test? Der findet auf der Straße statt.

Ich führe immer eine Validierungsfahrt durch. Ich nehme das Fahrzeug heraus und prüfe, ob der ACC einen vorgegebenen Abstand zum vorausfahrenden Fahrzeug hält, die Geschwindigkeit sanft anpasst und korrekt wieder einsetzt. Der Spurhalteassistent sollte sanfte, natürliche Lenkbewegungen ausführen, um das Fahrzeug in der Spurmitte zu halten – er sollte nicht überkorrigieren oder unerwartet abschalten. Die FCW sollte rechtzeitig warnen, wenn sich ein langsames Fahrzeug oder Hindernis nähert. Wenn ich falsche Warnungen oder verzögerte Reaktionen erhalte, weiß ich, dass die Kalibrierung nicht vollständig erfolgreich war oder noch ein zugrundeliegendes Problem besteht.

Sie benötigen sowohl die Bestätigung durch das Diagnosegerät als auch die Probefahrt. Das Gerät sagt Ihnen, dass die Steuerung denkt, es sei in Ordnung; die Fahrt zeigt Ihnen, ob es tatsächlich in Ordnung ist. Wenn es den Straßen-Test nicht besteht, geht es zurück zur Diagnose: Prüfen Sie auf neue Fehlercodes, überprüfen Sie erneut die Kamerabefestigung und stellen Sie sicher, dass Scheibe und Halterung korrekt sind, bevor Sie erneut kalibrieren.

Kommen wir zu den praktischen Aspekten. Obwohl die Reparatur für einen geschulten Techniker einfach ist, verfügen die meisten Besitzer nicht über die erforderlichen Werkzeuge und Kenntnisse. Die DIY-Kosten sind hauptsächlich theoretisch; niemand kauft sich für einen einzigen Job Diagnosegeräte und Ziele im Wert von 5.000 $.

Markenhändler und spezialisierte mobile Kalibrierdienste übernehmen dies normalerweise. Einige unabhängige Werkstätten bieten mittlerweile statische Kalibrierung mit Drittsystemen an, was Ihnen einige Dollar sparen kann. Bestätigen Sie jedoch immer, dass sie OEM-Verfahren verwenden und Erfahrung mit der Marke und dem Modell Ihres Fahrzeugs haben. Gehen Sie nicht einfach zum günstigsten Anbieter.

Das beste Ergebnis ist, diesen Ärger von vornherein zu vermeiden. Wenn Sie einen Scheibenaustausch planen, wählen Sie nicht einfach die billigste Werkstatt. Fragen Sie gezielt: „Führen Sie ADAS-Kalibrierung für meine Marke und Modell durch? Verfügen Sie über werkstattseitige Werkzeuge und Ziele?“ Ein guter Anbieter kennt die Antwort und bestätigt, dass das neue Glas OEM-konform ist, mit der richtigen Kamera-Montagezone und Frit-Muster. Wenn sie zögern, suchen Sie eine andere Werkstatt.

Nach der Montage prüfen Sie das System sofort. Bevor Sie überhaupt vom Gelände fahren, schalten Sie das Fahrzeug ein und schauen Sie auf das Kombiinstrument. Sind die ACC- und Spurhalte-Icons aktiv? Wenn sie ausgegraut oder fehlen, wurde die Kalibrierung nicht durchgeführt – oder sie ist fehlgeschlagen. Auf einem sicheren, leeren Parkplatz können Sie sogar einen schnellen Funktionstest durchführen: Fahren Sie langsam auf ein stehendes Objekt zu, wie einen Verkehrskegel oder eine Pappschachtel (mit einer Person außerhalb des Fahrzeugs, nur für den Fall). Ihre FCW sollte einen akustischen und visuellen Warnhinweis auslösen. Keine Reaktion? Dann stimmt definitiv etwas nicht.

Diese frühe Prüfung erkennt grobe Fehler – wie eine abgeklemmte Kamera oder eine komplett verpasste Kalibrierung – bevor Sie auf der Autobahn unterwegs sind und auf nicht funktionierende Sicherheitssysteme angewiesen sind. Es dauert fünf Minuten und kann Ihnen großen Ärger ersparen. Denken Sie daran: Eine neue Windschutzscheibe ist erst dann wirklich „fertig“, wenn die ADAS-Systeme überprüft sind. Die Kalibrierung ist kein Zusatz, sondern Teil der Reparatur. Behandeln Sie sie auch so.
