Ausfall des DC-DC-Wandlers: Was ich bei Hybriden und Elektrofahrzeugen sehe
Okay, sprechen wir über den DC-DC-Wandler. Wenn Sie Warnungen wie „12-V-Batterie schwach“ sehen oder Ihr Hybrid- oder Elektrofahrzeug in einen Leistungsreduzierten-Modus gefallen ist, denken Sie vielleicht zuerst an die 12-Volt-Batterie. Das ist verständlich – bei einem herkömmlichen Fahrzeug wäre sie der offensichtliche Schuldige. Doch bei diesen modernen elektrifizierten Fahrzeugen stelle ich oft fest, dass es etwas ganz anderes ist: der DC-DC-Wandler. Dieses Bauteil ist der unterschätzte Held – es ist das lebenswichtige Versorgungssystem für die Niederspannungselektronik Ihres Fahrzeugs.
Stellen Sie es sich so vor: Bei einem Benziner lädt die Lichtmaschine die 12-V-Batterie und versorgt alle Verbraucher. Bei einem Elektrofahrzeug oder Hybrid treibt die Haupt-Hochspannungs-Batterie (HV-Traktionsbatterie – wir sprechen hier von 200 V bis 400 V, manchmal mehr) die Antriebsmotoren an. Doch für alles andere benötigen Sie weiterhin ein Standard-12-V-System – Scheinwerfer, Infotainment, Servolenkung, sogar den Computer, der der großen Batterie sagt, was sie tun soll. Genau hier kommt der DC-DC-Wandler ins Spiel. Er wandelt diese hohe HV-Spannung in eine stabile 13,5 V bis 15 V um, um die 12-V-Hilfsbatterie aufzuladen und alle Niederspannungssysteme zuverlässig zu betreiben.
Wenn dieses Bauteil ausfällt, ist das gesamte Fahrzeug gefährdet. Ich habe Fahrzeuge gesehen, die Servolenkung und Bremsunterstützung verloren haben, ja sogar während der Fahrt komplett abgeschaltet wurden. Es ist ein ernstes Problem, und eine korrekte Diagnose ist entscheidend.
WANDLERSTATUS
Ziel: 14,2 V
Symptome: Was Ihr Fahrzeug Ihnen sagt
Das Erste, was Sie fast immer sehen, ist ein ganzer Weihnachtsbaum an Warnleuchten auf dem Armaturenbrett. Meldungen wie „Ladesystem prüfen“, „12-V-Batteriespannung niedrig“ oder „Antriebsleistung reduziert“ sind typisch. Bei einem konventionellen Fahrzeug würden diese Meldungen „Lichtmaschine!“ schreien, hier jedoch weisen sie auf einen Fehler in der 12-V-Stromversorgungskette hin. Und meistens ist das der DC-DC-Wandler.
Wenn die Spannung des 12-V-Systems abzufallen beginnt, wird es merkwürdig. Das Kombiinstrument kann flackern, das Infotainmentsystem könnte zufällig neu starten oder Ihre Fensterheber bewegen sich nur im Schneckentempo. Irgendwann versuchen die Fahrzeugcomputer, sich selbst zu retten, indem sie in einen „Limp-Home“- oder Notmodus wechseln. Das ist der letzte Versuch des Fahrzeugs, kritische Systeme am Leben zu erhalten. Wenn Sie dies ignorieren, droht ein kompletter Ausfall: keine Servolenkung, keine Bremsunterstützung und Sie können nicht einmal mehr aus dem Parkmodus schalten.
Meine Vorgehensweise bei der Diagnose von DC-DC-Wandlerproblemen
Hören Sie, direkt den Wandler zu ersetzen, ist ein Anfängerfehler – und ein teurer dazu. Viele dieser Symptome können andere elektrische Probleme vortäuschen, und manchmal ist der Wandler nur das Opfer, nicht die eigentliche Ursache. Mein Schlüssel ist immer eine systematische Prüfung, um herauszufinden, ob das Problem im Wandler selbst liegt oder an einer anderen Stelle im 12-V-System.
| Symptom, das ich sehe | Was es normalerweise bedeutet | Häufige Fehldiagnosen | Wie ich es bestätige |
|---|---|---|---|
| Niedrige oder instabile 12-V-Systemspannung | Kann auf einen internen Ausfall von Leistungstransistoren, Steuerelektronik oder Ausgangsdioden im Wandler hindeuten. | Eine schwächelnde 12-V-Batterie, lose Batterieklemmen oder ein defekter Batteriestromsensor. |
Im „Bereit“-Modus messe ich die Spannung direkt an den 12-V-Ausgangsklemmen des Wandlers. Sie sollte stabil zwischen 13,5 V und 15,0 V liegen, selbst wenn ich eine Last aufschalte (z. B. Scheinwerfer und Heckscheibenheizung einschalte). Wenn sie niedrig oder schwankend ist, ist das ein großes Warnsignal. |
| Diagnosefehlercodes (DTCs) spezifisch für den Wandler | Interner Steuergerätefehler, beschädigter CAN-Chip oder sogar ein Firmware-Fehler. | Ein unterbrochener CAN-Bus-Draht an anderer Stelle im Fahrzeug oder ein ausgefallenes Steuergerät (BCM), das nicht korrekt kommuniziert. |
Ich verwende mein fortschrittliches Diagnosegerät, um aktive Tests durchzuführen. Ich versuche, den Wandler ein- und auszuschalten, und überwache dann die Live-Daten-PIDs (Parameter-IDs) auf eine Reaktion. Wenn er nicht reagiert oder die Daten unplausibel sind, deutet dies auf einen internen Fehler hin. Ich prüfe auch auf Kommunikationsfehler wie U0293 oder U0294, die auf ein Problem mit dem internen Netzwerkchip des Wandlers hindeuten können. |
| Keine 12-V-Ausgangsspannung | Ein katastrophaler interner Kurzschluss, eine durchgebrannte interne Sicherung (falls vorhanden) oder eine thermische Abschaltung. | Eine durchgebrannte externe Sicherung, ein fehlendes „Enable“-Signal von einem anderen Modul oder sogar ein Ausfall der HV-Hauptschütze, die den Wandler mit Strom versorgen. |
Zuerst prüfe ich, ob die Hochspannungseingangsspannung (normalerweise über 200 V) an den Klemmen des Wandlers anliegt. Dies erfordert natürlich spezielle HV-Werkzeuge und Sicherheitsmaßnahmen. Danach prüfe ich das „Enable“-Signal – das Niederspannungssignal, das dem Wandler sagt, dass er sich einschalten soll. Wenn beides vorhanden ist, aber weiterhin keine 12-V-Ausgangsspannung vorliegt, bin ich mir ziemlich sicher, dass der Wandler selbst defekt ist. |
Der stille Killer: 12-V-Kurzschlüsse

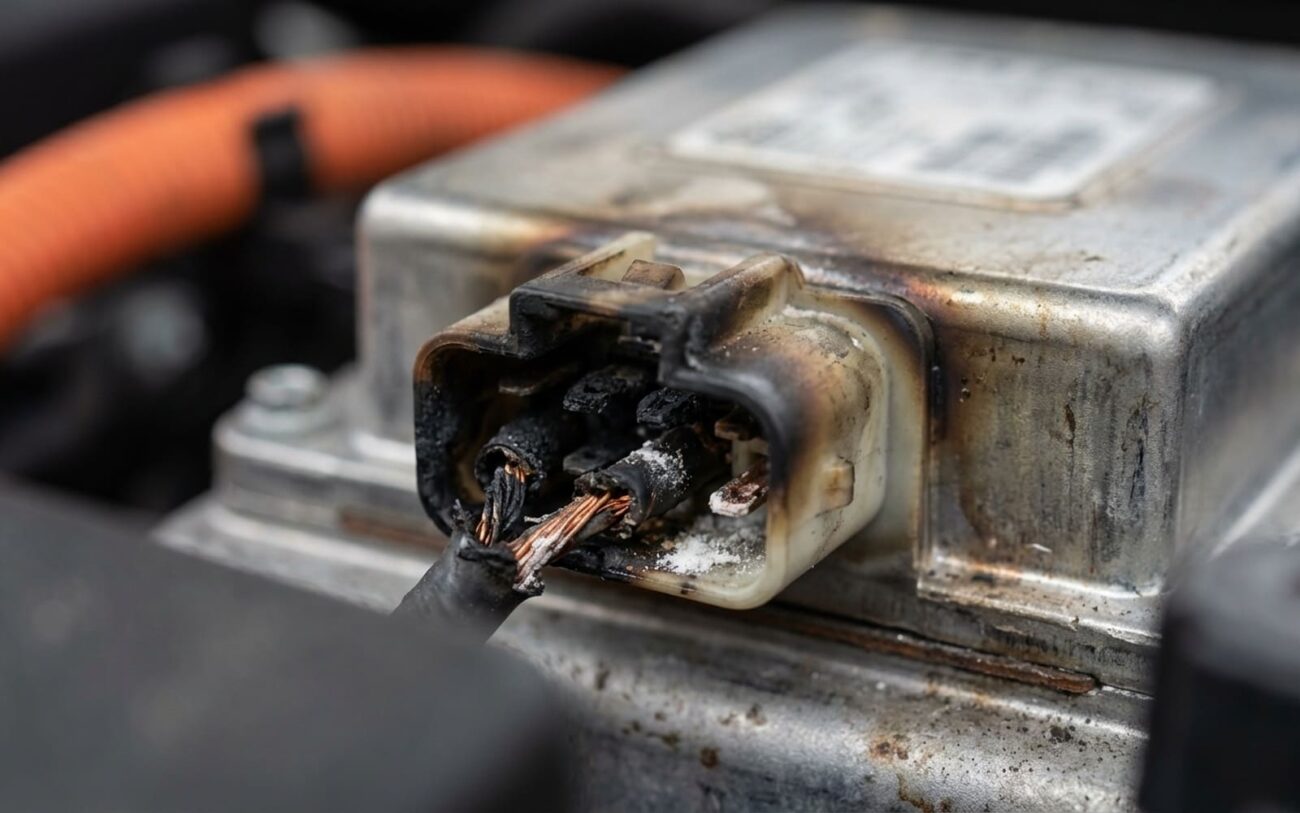

Dies ist ein großes Thema, und viele übersehen es. Ja, ein Kurzschluss auf der 12-V-Seite des Fahrzeugs kann einen DC-DC-Wandler definitiv zerstören. Tatsächlich ist dies einer der häufigsten Gründe, warum ich diese Bauteile ausfallen sehe. Der Wandler ist ein präziser Spannungsregler. Wenn ein Kurzschluss weiter „stromabwärts“ auftritt – etwa ein eingeklemmter Draht, ein defektes Zubehör oder ein Modul, das durchgebrannt ist und übermäßigen Strom zieht – entsteht ein massiver, unkontrollierter Stromverbrauch.
Es ist also nicht immer ein dramatischer, sofortiger Ausfall. Manchmal ist es ein langsames „Verglühen“, verursacht durch ein Bauteil, das über längere Zeit etwas zu viel Strom zieht. Deshalb ist es entscheidend, zwischen einem Wandlerproblem und einer entladenen 12-V-Batterie – etwa durch ein vergessenes Licht – oder einem parasitären Stromverbrauch zu unterscheiden. Wenn Sie die ursächliche Kurzschlussstelle nicht finden und beheben, bevor Sie den Wandler austauschen, garantiere ich Ihnen, dass Sie den neuen Wandler genauso schnell wieder ersetzen müssen.
Reparatur eines defekten Wandlers: Sicherheit & Vorgehensweise
HOCHSPANNUNGSGEFAHR IST REAL
Wenn der DC-DC-Wandler intern ausgefallen ist, gibt es keine Reparatur – er muss ersetzt werden. Diese Bauteile sind versiegelte, komplexe Elektronik. Und lassen Sie mich klarstellen: Diese Arbeit beinhaltet den Umgang mit lebensgefährlichen Hochspannungssystemen. Wenn Sie nicht ordnungsgemäß geschult und ausgestattet sind, versuchen Sie das NICHT. Bringen Sie es zu einem qualifizierten Hybrid-/Elektrofachmann.
Unter der Voraussetzung, dass Sie qualifiziert sind, folgt hier der allgemeine Ablauf, den ich befolge:
HV-Trennverfahren
Isolierte Werkzeuge & PSA
Drehmomentvorschriften
Reparatur validieren: Diesen Schritt nicht überspringen
Einfach den Wandler auszutauschen ist noch lange nicht das Ende der Arbeit. Eine ordnungsgemäße Reparatur beinhaltet eine gründliche Validierung, um sicherzustellen, dass das System stabil ist und – entscheidend – dass die ursprüngliche Fehlerursache tatsächlich behoben wurde. Andernfalls warten Sie nur auf den nächsten Ausfall.
Meine Nachreparatur-Checkliste:
Sobald alles wieder angeschlossen und sicher ist, schalte ich das Fahrzeug in den „Bereit“-Modus und messe die 12-V-Systemspannung direkt an der Batterie. Ich möchte eine stabile Spannung zwischen 13,5 V und 15,0 V sehen. Dann belaste ich das System stark – Scheinwerfer auf Fernlicht, Heizung auf Maximum, Heckscheibenheizung, eventuell auch die Sitzheizung. Die Spannung sollte stabil bleiben, idealerweise über 13,0 V. Schließlich lösche ich alle DTCs und führe einen kompletten Fahrzyklus durch. Ich achte darauf, ob Kommunikationsfehler (wie die bereits erwähnten U0293, U0294) oder andere Ladesystemwarnungen zurückkehren. Bleibt alles sauber, bin ich von der Reparatur überzeugt.
Kosten: Was Sie erwarten können
Sprechen wir über Geld. Der Austausch eines DC-DC-Wandlers ist nicht billig, hauptsächlich weil es ein kritisches, komplexes Hochspannungsbauteil ist. Hier ist eine grobe Aufschlüsselung dessen, was ich normalerweise sehe:
Gebrauchtes/refurbished Teil
Dies ist die kostengünstigste Option für das Teil selbst, birgt aber ein höheres Risiko. Sie kennen die Vorgeschichte nicht, und interne Alterung könnte bedeuten, dass es nicht lange hält.
Neues OEM-Ersatzteil
Dies beinhaltet ein nagelneues OEM-Teil. Wenn man 2–4 Stunden spezialisierte Arbeitszeit und die erforderlichen HV-Diagnosekosten einrechnet, ist dies die zuverlässigste, wenn auch teuerste Option. Ich empfehle dies für ein gutes Gefühl.
Nur Arbeitszeit
Dies sind die typischen Arbeitskosten für alle HV-Sicherheitsmaßnahmen, den physischen Bauteilaustausch und alle erforderlichen Systemkalibrierungen oder Programmierungen. Die Kosten können je nach Fahrzeug und Werkstatttarifen stark variieren.
Zukünftige Ausfälle vermeiden: Mein bester Rat
Nach 25 Jahren in diesem Geschäft kann ich Ihnen sagen: Vorbeugung ist immer billiger als Reparatur. Die meisten DC-DC-Wandlerausfälle, die ich sehe, hätten durch etwas proaktive Wartung am 12-V-System vermieden werden können. Das sage ich meinen Kunden:
Beste Wartungspraxis
-
Prüfen Sie regelmäßig die 12-V-Batterieklemmen: Korrosion und lose Verbindungen erzeugen Widerstand, was Hitze und Spannungsabfall bedeutet. Reinigen Sie sie und stellen Sie sicher, dass sie fest angezogen sind. Eine einfache Prüfung, die Ihnen viel Ärger ersparen kann.
-
Verwenden Sie den richtigen Batterietyp: Die meisten Hybride und Elektrofahrzeuge benötigen AGM- oder EFB-Batterien (Enhanced Flooded Battery). Sparen Sie nicht und verbauen Sie keine Standard-Flüssigbatterie. Das kann die Ladealgorithmen stören und den Wandler belasten.
-
Überwachen Sie die Systemspannung: Wenn Sie die Möglichkeit haben, die 12-V-Systemspannung zu prüfen, tun Sie dies gelegentlich. Dauerhaft niedrige Werte (unter 13,0 V im „Bereit“-Modus) oder dauerhaft hohe Werte (über 15,5 V) sind frühe Warnzeichen dafür, dass Ihr Wandler unter Stress steht oder fehlerhaft arbeitet.
-
Beheben Sie parasitäre Stromverbräuche sofort: Wenn ein Modul ausfällt und eine Überstrombedingung erzeugt oder ein anderer parasitärer Stromverbrauch vorliegt, lassen Sie es reparieren. Diese ständige Belastung wird Ihren Wandler früher oder später zerstören.
Fazit des Technikers
Der DC-DC-Wandler ist ein robustes Bauteil, solange das 12-V-System, das er versorgt, gesund ist. Doch er ist nicht unzerstörbar. Die meisten Ausfälle, die ich gesehen habe, resultieren aus vermeidbaren elektrischen Problemen „stromabwärts“. Indem Sie Ihr 12-V-System im Auge behalten und kleine Probleme frühzeitig beheben, können Sie mit großer Sicherheit einen teuren und potenziell gefährlichen Wandlerausfall in Zukunft vermeiden.
