Wie man die Ausgangsspannung eines DC-DC-Wandlers ohne Demontage prüft

Gut, sprechen wir über den Gleichstrom-Gleichstrom-Wandler (DC-DC-Konverter) in Ihrem Hybrid- oder Elektrofahrzeug. Nach über 25 Jahren in der Werkstatt habe ich gesehen, dass diese Bauteile mehr Kopfzerbrechen verursachen als fast jedes andere. Warum? Weil die Symptome, wenn sie versagen, oft nach „leerer Batterie“ oder „durchgebrannter Sicherung“ schreien, aber das eigentliche Problem meist viel tiefer liegt. Stellen Sie sich den DC-DC-Konverter als modernen Ersatz für Ihren alten Lichtmaschinen-Generator vor. Anstatt durch einen Keilriemen angetrieben zu werden, entnimmt er Strom aus der großen Hochspannungs-Traktionsbatterie, um Ihr kleineres 12-Volt-Hilfssystem aufzuladen. Wenn er ausfällt, entlädt sich die 12-Volt-Batterie schneller als ein undichter Eimer, selbst wenn Ihre Haupt-HV-Batterie noch voll angezeigt wird.

Das häufigste Warnsignal, das ich sehe? Ein kompletter Ausfall der 12-Volt-Spannung. Keine Armaturenbrettleuchten, kein Radio, der Startknopf reagiert nicht – während die große Hochspannungsbatterie eindeutig aktiv ist oder noch viel Ladung anzeigt. Das Fahrzeug steht einfach da, wirkt „eingeschlafen“ oder bleibt im Zubehör-Modus hängen und weigert sich, in den READY-Modus zu wechseln. Hier springen die meisten (und sogar einige weniger erfahrene Techniker) sofort auf eine defekte 12-Volt-Batterie oder ein Problem mit dem Body Control Module (BCM) an. Doch das Entscheidende: Die 12-Volt-Batterie testet oft einwandfrei, sobald man sie herausnimmt und extern auflädt. Das ist Ihr erster großer Hinweis.

Ein weiteres klassisches Szenario: Die 12-Volt-Batterie entlädt sich ständig über Nacht. Sie überbrücken sie, sie läuft eine Weile, aber innerhalb weniger Stunden oder eines Tages ist sie wieder leer. Wenn Sie bereits die Batterie geprüft, ihre Funktion bestätigt und sichergestellt haben, dass alle Anschlüsse sauber und fest sind, dann erfüllt der DC-DC-Konverter seine Aufgabe nicht. Er sollte das 12-Volt-System während des Fahrzeugbetriebs kontinuierlich aufladen – wenn er das nicht tut, haben Sie das Problem gefunden.

Manchmal sind die Symptome weniger dramatisch, eher wie „Spannungseinbrüche“. Innenbeleuchtung dimmt beim Wechsel zwischen READY und AUS, das Kombiinstrument flackert unter Last, oder Zusatzgeräte starten ohne Grund neu. Das deutet meist darauf hin, dass der Konverter Schwierigkeiten hat, eine stabile Spannung bei wechselnder elektrischer Last aufrechtzuerhalten. Bevor Sie den Konverter als defekt einstufen, prüfen Sie immer zuerst die Grundlagen: schlechte Masseverbindungen, korrodierte Anschlüsse oder defekte Batteriekabel können ähnliche Probleme verursachen. Prüfen Sie diese immer zuerst.

Dann gibt es noch die Diagnose-Fehlercodes (DTCs). Diese weisen oft direkt auf das Problem hin. Codes wie P0A78 (Ladesystem der Hilfsbatterie im Hybrid/EV) oder Kommunikationsfehler wie U0140 (Kommunikation mit DC-DC-Konverter verloren) sind starke Indikatoren. Gehen Sie aber nicht einfach davon aus, dass der Konverter kaputt ist, nur weil ein Code angezeigt wird. Lose Stecker, beschädigte Leitungen oder sogar ein Fehler im CAN-Bus können dieselben Codes auslösen. Überprüfen Sie das immer.

Bevor Sie auch nur daran denken, Ersatzteile zu bestellen, müssen Sie absolut sicherstellen, dass der DC-DC-Konverter tatsächlich das Problem ist. Ich habe schon zu oft gesehen, dass Werkstätten (und ich selbst früher in meiner Karriere) einen teuren Konverter ersetzt haben, nur um festzustellen, dass es ein billiger, korrodierter Massekabel oder eine einfache durchgebrannte Sicherung war. Sie können nicht einfach Teile in diese Fahrzeuge einbauen. So gehe ich vor, inklusive der entscheidenden Tests, die Klarheit schaffen.

Wenn der DC-DC-Konverter selbst tatsächlich das Problem ist, liegt es fast immer an interner elektronischer Alterung. Diese Bauteile sind versiegelt, oft mit Epoxidharz vergossen, sodass keine Teile vom Benutzer gewartet werden können. Es geht hier nicht um mechanischen Verschleiß, sondern um thermische oder elektrische Belastung, die Bauteile im Laufe der Zeit beschädigt.

Die häufigsten Übeltäter? Die Leistungshalbleiter – gemeint sind MOSFETs oder IGBTs –, die den gesamten Hochstromschaltvorgang steuern. Diese erzeugen viel Wärme. Wenn das Kühlsystem nicht ausreicht – sei es blockierte Luftzufuhr bei luftgekühlten Einheiten oder niedriger/verschmutzter Kühlflüssigkeitsstand bei flüssigkeitsgekühlten Systemen –, überhitzen diese Bauteile, schalten durch oder verschleißen einfach. Sobald sie ausfallen, verliert der Konverter seine Fähigkeit, die Spannung richtig zu regeln.

Elektrolytkondensatoren sind ein weiterer häufiger Schwachpunkt. Sie dienen dazu, die Ausgangsspannung zu glätten und Spannungsrippel zu filtern, sind aber sehr empfindlich gegenüber Hitze und Alterung. Wenn sie austrocknen, sinkt ihre Kapazität, was zu erhöhten Spannungsrippeln und schlechter Regelung führt. Manchmal hört man sogar ein leises, hochfrequentes Summen unter Last – das ist oft hörbares Schaltgeräusch durch instabile Funktion. Ein Oszilloskop kann übermäßige Ausgangsrippel bestätigen, was ein sicheres Zeichen für einen Kondensatorausfall ist.

Seltener, aber möglich, sind Ausfälle von Drosseln und Transformatoren. Dies geschieht meist durch Isolationsversagen aufgrund chronischer Überhitzung. Und obwohl selten, kann Feuchtigkeitseinbruch durch eine beschädigte Dichtung auftreten, besonders wenn das Bauteil tief am Fahrzeugboden montiert ist und Spritzwasser ausgesetzt ist.

Ein Problem, das ich häufiger sehe, als man denkt: rissige Lötstellen auf der Leiterplatte. Der Konverter wechselt während des Betriebs zwischen heiß und kalt, und diese Hochstrompfade dehnen und ziehen sich aus. Langfristig kann dieser thermische Wechsel die Lötstellen ermüden und zu intermittierenden Verbindungen führen. Hier sehen Sie möglicherweise flackernde Symptome oder Codes, die kommen und gehen. Beispielsweise haben bestimmte Modelljahre von Toyota- und Hyundai-Hybriden dokumentierte Probleme mit rissigen Lötstellen oder defekten Steuer-ICs in ihren DC-DC-Baugruppen – einige haben sogar technische Service-Bulletins (TSBs) dafür. Prüfen Sie diese TSBs immer!

Ihre tatsächlichen Optionen sind also begrenzt:

Bevor Sie sich auf teure Reparaturen einlassen, prüfen Sie immer auf offene Rückrufe. Einige Fahrzeuge, insbesondere bestimmte Hyundai/Kia-Hybride, hatten Rückrufe speziell für DC-DC-Konverterausfälle, die zu plötzlichem Leistungsverlust führten. Eine schnelle VIN-Prüfung kann Ihnen viel Geld sparen.

Nur der Austausch des Konverters ist nicht das Ziel – es ist der Beginn des Überprüfungsprozesses. Sie müssen beweisen, dass das neue (oder reparierte) Bauteil unter realen Bedingungen tatsächlich korrekt funktioniert. Überspringen Sie diesen Schritt nicht.

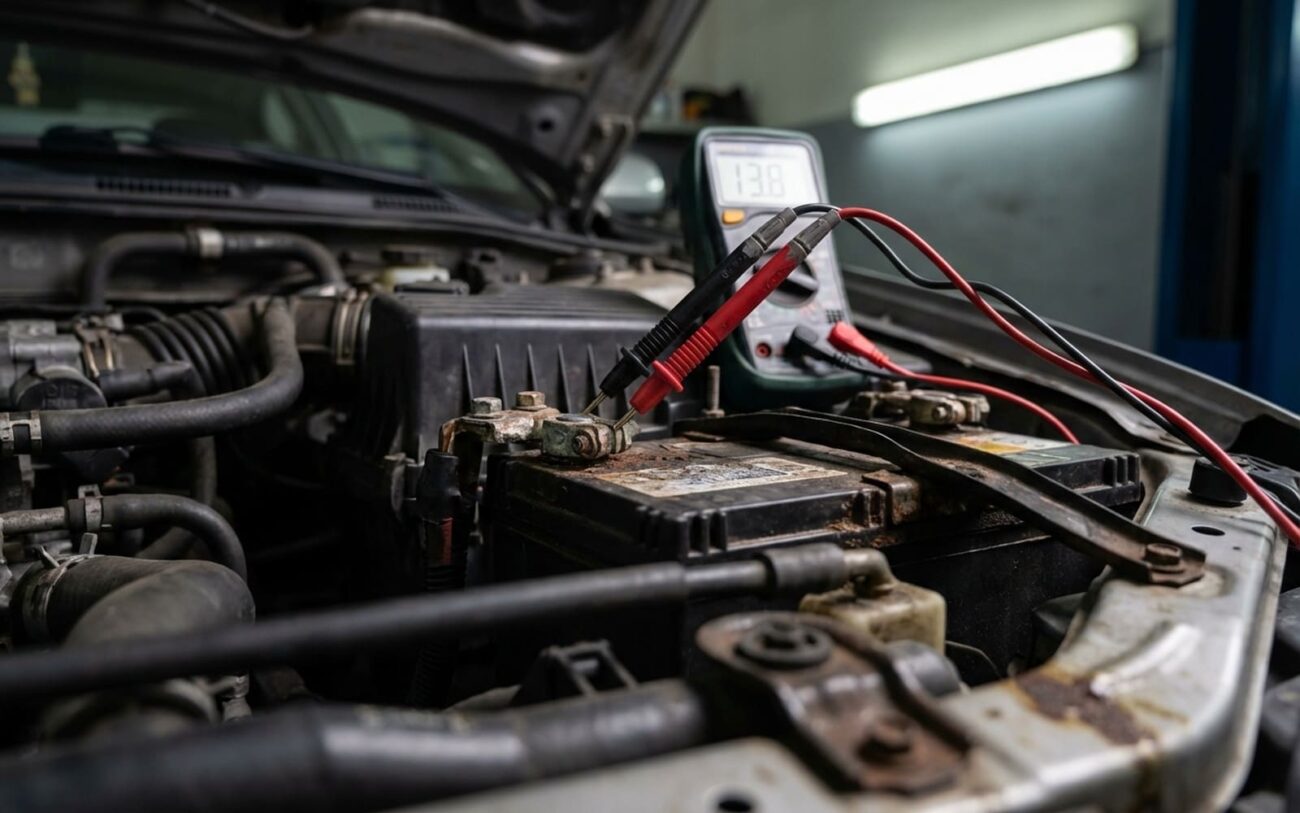

Zuerst löschen Sie alle störenden DTCs und stellen sicher, dass das Fahrzeug ohne sofortige Rückkehr von Fehlercodes in den READY-Modus wechseln kann. Dann, mit aktivem Hochspannungssystem, nehmen Sie Ihr Multimeter und überwachen die Spannung des 12-Volt-Systems. Sie sollte sich zwischen 13,8 V und 15,0 V stabilisieren, je nach Herstellerspezifikation für das Fahrzeug.

Dann führe ich immer einen gründlichen Belastungstest durch. Schalten Sie alle elektrischen Verbraucher ein: Fernlicht, Klimaanlage auf Maximum, Heckscheibenheizung, Sitzheizung, Stereo auf voller Lautstärke. Die Spannung muss stabil bleiben – keine Einbrüche unter 13,2 V und keine Sprünge über 15,5 V. Nutzen Sie ein Multimeter mit Min/Max-Aufzeichnung, um kurzzeitige Spannungseinbrüche zu erfassen, die sonst übersehen werden könnten.

Für die gründlichste Validierung, besonders nach einer Werkstattreparatur, führe ich einen belasteten Ausgangstest durch. Dabei verwende ich einen Kohlewiderstandslastprüfer oder einen Widerstandslastbank, um etwa 80 % der Nennleistung des Konverters (z. B. 120 A bei einem 150-A-Gerät) mindestens 10 Minuten lang zu belasten. Währenddessen überwache ich kontinuierlich die Ausgangsspannung und die Gehäusetemperatur des Konverters mit einem Infrarot-Thermometer. Der Konverter sollte die Spannung innerhalb der Spezifikation halten und keinesfalls thermische Abschaltschwellen überschreiten. Wenn er zu schnell zu heiß wird, haben Sie ein Problem.

Wenn der Konverter alle diese Belastungstests besteht und innerhalb der normalen Betriebstemperatur bleibt, können Sie sicher sein, dass das Problem tatsächlich behoben ist. Wenn die Spannung einbricht oder die Fehlercodes zurückkehren, sind Sie noch nicht fertig – überprüfen Sie erneut alle Verbindungen, Massepunkte und den Hochspannungseingangskreis.

Das ist keine günstige Reparatur und hat echtes finanzielles Gewicht. Hier ein kurzer Überblick über typische Kosten und Risiken, der Ihnen helfen soll, zu entscheiden, ob es sich für Ihr Fahrzeug lohnt.

Die harte Wahrheit, die ich meinen Kunden sage: Wenn die Reparaturkosten 40 % oder mehr des aktuellen Marktwerts Ihres Fahrzeugs erreichen, besonders bei einem älteren Hybrid oder EV mit hoher Laufleistung, könnte es keine sinnvolle finanzielle Entscheidung sein. Sie müssen das Alter und den Zustand der Hochspannungsbatterie, verbleibende Garantieleistungen und die allgemeine Langzeitverlässlichkeit des Fahrzeugs berücksichtigen. Eine 3.000-$-Reparatur an einem 7.000-$-Fahrzeug mit 150.000 km kann sinnvoll sein, wenn Sie es behalten wollen, aber wahrscheinlich nicht, wenn Sie bald verkaufen oder upgraden wollen.

Wägen Sie immer die unmittelbaren Kosten gegen mögliche zukünftige Probleme ab. Ein ausfallender DC-DC-Konverter kann manchmal ein Symptom tieferliegender elektrischer Probleme sein – vielleicht eine alternde HV-Batterie oder ein schwächelndes BMS. Wenn andere Systeme altersbedingte Anzeichen zeigen, könnte ein kompletter Fahrzeugersatz langfristig die bessere Entscheidung für Ihre Geldbörse und Ihr Seelenheil sein.

DC-DC-Konverter sind in der Regel wartungsfrei konzipiert, aber „wartungsfrei“ bedeutet nicht „unverwüstlich“. Hitze ist ihr absoluter Erzfeind, daher ist der Schutz ihres Kühlsystems entscheidend.

Für luftgekühlte Einheiten: Halten Sie die Kühlrippen sauber. Ich habe unzählige Ausfälle gesehen, die auf Konverter zurückgingen, die voller Blätter, Schmutz oder sogar Schlamm nach Offroad-Abenteuern waren. Blockierte Luftzufuhr bedeutet Überhitzung, und Überhitzung bedeutet vorzeitigen Ausfall.

Für flüssigkeitsgekühlte Einheiten: Sie müssen den korrekten Kühlflüssigkeitsstand und -zustand in diesem dedizierten (oder manchmal geteilten) Kühlkreislauf sicherstellen. Verwenden Sie genau die vom Hersteller vorgeschriebene Kühlflüssigkeit und halten Sie sich an die empfohlenen Wechselintervalle. Zu wenig Kühlflüssigkeit oder Luftblasen im System verringern die Wärmeübertragung drastisch und führen zu thermischer Belastung des Konverters.

Die beste vorbeugende Gewohnheit, die Sie entwickeln können? Überwachen Sie regelmäßig die Spannung Ihres 12-Volt-Systems. Viele Hybride und EVs zeigen dies direkt auf dem Kombiinstrument oder dem Infotainmentsystem an, wenn das Fahrzeug im READY-Modus ist. Machen Sie es sich zur Gewohnheit, kurz hinzusehen. Ein stabiler Wert zwischen 13,8 V und 15,0 V ist völlig normal. Wenn Sie kontinuierlich Werte unter 13,5 V oder sprunghafte Anstiege über 15,0 V sehen, ist das Ihr Signal, dass es Zeit für eine genauere Prüfung ist – bevor Sie gestrandet sind.

Und besorgen Sie sich einen erschwinglichen OBD2-Scanner. Nutzen Sie ihn, um auf ausstehende Fehlercodes im Zusammenhang mit der Hilfsbatterie oder dem Ladesystem zu prüfen. Ein frühzeitiges Erkennen eines Spannungsregelungsproblems – bevor es eskaliert und einen harten DTC setzt – kann Ihnen eine Panne und eine Abschlepprechnung ersparen. Wenn Sie bemerken, dass Ihr OBD2-Anschluss die Spannung verliert oder Zusatzgeräte zufällig neu starten, ist das ein weiterer großer Hinweis, dass Ihr 12-Volt-System instabil ist und Aufmerksamkeit benötigt.
