Okay, reden wir über Heizungswärmetauscher. Dies ist kein subtileres Problem, das sich langsam einschleicht. Wenn ein Heizungswärmetauscher versagt, macht er sich normalerweise mit ziemlich unverkennbaren Anzeichen bemerkbar. Und glauben Sie mir, nach über 25 Jahren unter der Motorhaube habe ich sie alle gesehen. Das größte Anzeichen, das Erste, was die meisten Fahrer bemerken, ist der typische, süßlich-eklige Geruch von Frostschutzmittel im Innenraum. Das kann man nicht ignorieren, besonders wenn man den Gebläse-Lüfter zum ersten Mal einschaltet oder nachdem das Auto eine Weile gestanden hat. Was passiert? Ganz einfach: Heißes Kühlmittel tritt aus den winzigen Kanälen im Inneren des Wärmetauschers aus, verdampft und wird direkt durch die Lüftungsschlitze der Mittelkonsole in Ihr Gesicht geblasen. Sie atmen buchstäblich Dämpfe von Frostschutzmittel ein.
Dann gibt es noch den fettigen Film. Sie sehen ihn auf der Innenseite der Windschutzscheibe, meist stärker auf der Beifahrerseite. Das ist kein normales Beschlagen; es hat eine seltsame, ölige Textur. Sie wischen ihn weg, er verschmiert und kommt sofort wieder, selbst wenn die Umluftabschaltung auf „Entfeuchten“ steht. Das ist Ethylenglykol, das auf der Scheibe kondensiert. Kühlmittel hinterlässt einen Rückstand, der Feuchtigkeit und Schmutz anzieht und mit der Zeit ein echtes Durcheinander verursacht.

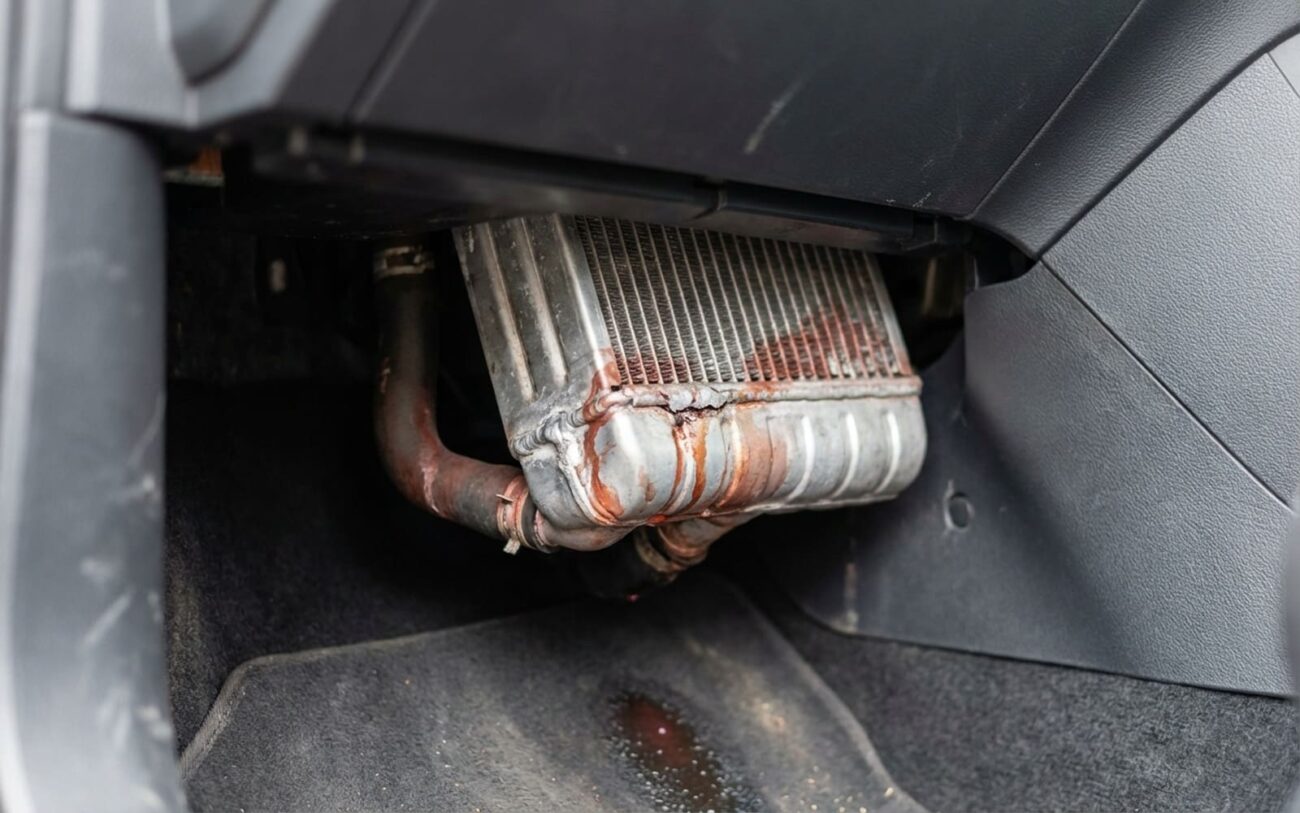

Und natürlich: die nasse Fußmatte. Sie finden eine Pfütze oder zumindest Feuchtigkeit auf der Beifahrerseite, direkt unter oder hinter dem Handschuhfach. Das ist kein Zufall. Das Klimatisierungs- und Heizsystem (HVAC) verfügt über ein Ablaufrohr, das durch die Trennwand zwischen Motorraum und Innenraum (Firewall) führt, und genau dort sammelt sich das austretende Kühlmittel. Wenn es sich rutschig anfühlt und süß riecht, ist es Kühlmittel – kein Kondenswasser der Klimaanlage. Im Gegensatz zu einem Klimaanlagenleck trocknet dieses Zeug nicht einfach von selbst aus. Und hier kommt der Haken: Da es sich um einen internen Leck handelt, sehen Sie keine Pfütze unter dem Auto, wenn Sie es abstellen. Das führt oft dazu, dass Leute ständig ihren Kühlmittelbehälter auffüllen, ohne zu verstehen, warum kein sichtbarer Leck außerhalb des Motorraums zu finden ist.
Schließlich könnte Ihnen auffallen, dass Ihre Heizung nicht mehr so gut funktioniert wie früher. Selbst wenn der Motor vollständig warmgelaufen ist und der obere Kühlerschlauch heiß anfühlt, ist die Wärme im Innenraum schwach oder wird einfach nie richtig warm. Dies ist allerdings nicht immer ein Leck – manchmal verstopft der Wärmetauscher durch alte Dichtungsrückstände oder interne Korrosion, wodurch der Durchfluss eingeschränkt wird. Aber wenn Sie schwache Heizleistung und eines der anderen Symptome haben? Ja, dann liegt ein klassischer Heizungswärmetauscher-Ausfall vor.
Warum Sie das nicht ignorieren dürfen
Ich sage es mal ganz offen: Einen undichten Heizungswärmetauscher zu ignorieren, ist wie russisches Roulette mit Ihrem Auto. Das ist nicht nur lästig; es ist ein ernsthaftes Risiko. Kühlmittelverlust, selbst ein langsamer, führt letztendlich dazu, dass Ihr Motor überhitzt. Und wir alle wissen, was dann passiert: Verzug der Zylinderköpfe, defekte Zylinderkopfdichtung, vielleicht sogar ein gerissener Motorblock. Das ist eine ganz neue Preisklasse.
Doch nicht nur der Motor ist betroffen. Das Kühlmittel, das in Ihren Teppichboden eindringt? Es ist elektrisch leitfähig und korrosiv. Es kann sich unter Verkleidungen ausbreiten, in Kabelbäume eindringen und empfindliche elektronische Steuergeräte erreichen. Ich habe schon Body-Control-Module (BCM), die direkt unter dem Beifahrersitz montiert waren, durch Kühlmittel komplett zerstört gesehen. Bei einigen Fahrzeugen ist das eine Reparatur im fünfstelligen Bereich. Und vergessen wir die Schimmelbildung nicht. Ein feuchter, süßlich riechender Teppich und das HVAC-Gehäuse sind eine ideale Brutstätte für Schimmel und Mehltau. Dieses Zeug ist schwer loszuwerden und definitiv nichts, was Sie in Ihrer Innenraumluft zirkulieren lassen wollen.
Meine Diagnosestrategie: Nicht raten!
Die Symptome, über die ich gerade gesprochen habe? Sie deuten stark auf einen Heizungswärmetauscher hin, das stimmt. Aber Sie dürfen nicht einfach davon ausgehen. Ich habe viele andere Probleme gesehen, die genau diese Anzeichen nachahmen, und glauben Sie mir, die Demontage einer kompletten Armaturentafel nur um dann eine 20-Dollar-Reparatur woanders zu finden, ist Zeit- und Geldverschwendung. Der Schlüssel hier ist eine systematische Prüfung. Sie müssen die wahre Quelle isolieren.
Beispielsweise ist ein nasser Beifahrerfußraum nicht immer Kühlmittel. Es könnte etwas so Einfaches sein wie ein verstopfter Ablauf des Klimaanlagenverdampfers – ein sehr häufiges Problem, besonders in feuchten Klimazonen. Sonnendach-Abflüsse können sich lösen oder verstopfen und genau an derselben Stelle normales Wasser einleiten. Selbst eine defekte Windschutzscheiben-Dichtung oder eine beschädigte Sonnendachdichtung kann Regenwasser eindringen lassen. Und dieser süße Geruch? Manchmal ist es eine undichte Verbindung an einem Heizungsschlauch direkt an der Trennwand (Firewall), nicht der Wärmetauscher selbst. Kühlmittel, das auf heiße Motorteile tropft, kann verdampfen und über die Frischluftzufuhr in den Innenraum gelangen – und Sie völlig irreführen, sodass Sie glauben, das Leck sei im Innenraum.
So gehe ich also vor, um herauszufinden, was wirklich los ist:
Der Kühlmittelgeruch-Test
Wenn Sie Frostschutzmittel im Innenraum riechen, ist mein erster Schritt, das kalte Kühlsystem unter Druck zu setzen. Normalerweise stelle ich etwa 15 psi ein. Dann verwende ich bei eingeschalteter Frischluftzufuhr (nicht Umluft) ein Verbrennungsgas- oder Kühlmitteldampf-Messgerät an den Lüftungsschlitzen der Mittelkonsole. Wenn das Gerät eine positive Anzeige für Verbrennungsnebenprodukte oder Kühlmitteldämpfe liefert, ist das ein ziemlich starker Hinweis darauf, dass der Wärmetauscher selbst intern leckt. Wenn das Ergebnis negativ ist, suche ich nach Lecks an den äußeren Schlauchverbindungen.
Identifizierung der nassen Stelle
Bei einem nassen Beifahrerfußraum habe ich ein paar Tricks. Der zuverlässigste ist, fluoreszierenden UV-Farbstoff ins Kühlmittel einzumischen. Sie fahren das Auto ein bis zwei Tage, kommen zurück und untersuchen die nasse Stelle mit einer UV-Lampe. Wenn es Kühlmittel ist, leuchtet es hell. Wenn es nicht leuchtet, handelt es sich um Wasser aus dem Klimaanlagenablauf, dem Sonnendach oder einer Windschutzscheibenundichtigkeit. Ein weiterer schneller Test – obwohl ich nicht empfehle, Kühlmittel zu probieren (es ist giftig!) – ist, dass Kühlmittel sich rutschig anfühlt und süß schmeckt. Kondenswasser der Klimaanlage ist neutral und verdunstet sauber. Sie können auch etwas auf ein Stück Papier tupfen und sehen, ob beim Trocknen ein farbiger Rückstand zurückbleibt.
Verfolgung unerklärlichen Kühlmittelverlusts
Wenn ein Kunde mir sagt, er müsse ständig Kühlmittel nachfüllen, ohne dass ein sichtbares äußeres Leck vorhanden ist, steht der Heizungswärmetauscher ganz oben auf meiner Verdächtigenliste. Aber es könnte auch eine defekte Zylinderkopfdichtung, eine undichte Ansaugkrümmerdichtung oder sogar ein gerissener Motorblock sein (wenn auch seltener). Meine Standardmethode hier ist ein statischer Drucktest. Ich presse das System auf 15 psi und beobachte das Manometer. Fällt der Druck ab, ohne dass ein äußeres Leck sichtbar ist, klemme ich beide Heizungsschläuche an der Trennwand ab. Hält das System nun den Druck, Bingo – das Leck ist auf den Heizungskreislauf begrenzt. Fällt der Druck weiter, weiß ich, dass es sich um ein internes Motorenleck handelt.
Diagnose schwacher Heizleistung
Wenn die Heizung einfach nicht funktioniert, obwohl der Motor heiß ist, nehme ich mein Infrarot-Thermometer. Ich messe die Temperatur beider Heizungsschläuche an der Trennwand. Wenn ein Schlauch deutlich kälter ist als der andere – sagen wir, ein Unterschied von mehr als 11 °C (20 °F) – deutet das darauf hin, dass der Wärmetauscher verstopft ist und das Kühlmittel nicht richtig durchfließt. Sind beide Schläuche kalt, überprüfe ich die Funktion des Mischklappen-Antriebs (ein bekanntes Problem bei einigen Modellen, wie dem Mercedes W205/W213, bei dem einfach keine Luft mehr zu den Füßen geleitet wird). Natürlich prüfe ich auch den Kühlmittelfüllstand und stelle sicher, dass der Thermostat ordnungsgemäß funktioniert; das sind grundlegende Checks, die Sie nicht überspringen sollten.
Was tötet einen Heizungswärmetauscher? (Ursachen)
Warum versagt ein Heizungswärmetauscher überhaupt? Es ist selten nur das Alter. Fast immer gibt es einen zugrundeliegenden Grund, und das Verständnis dieses Grundes ist entscheidend, um einen erneuten Ausfall nach dem Austausch zu verhindern.
Bei modernen Aluminium-Heizungswärmetauschern – die in den meisten Autos seit Anfang der 2000er verbaut werden – ist der größte Feind, den ich sehe, die elektrolytische Korrosion. Dies geschieht, wenn die Chemie des Kühlmittels zerfällt. Normalerweise passiert das durch das Mischen inkompatibler Kühlmittelsorten (z. B. OAT in ein System, das für IAT vorgesehen ist) oder einfach durch das Auslassen der vorgeschriebenen Spülintervalle. Wenn die Korrosionsinhibitoren abgebaut sind, können Streuströme durch das Kühlsystem fließen. Sie haben verschiedene Metalle – Aluminium im Wärmetauscher, Gusseisen im Block, möglicherweise Kupfer im Kühler – und diese beginnen wie eine Batterie zu wirken. Das Aluminium wird zur Opferanode, und im Laufe der Zeit wird es von innen heraus aufgefressen, wodurch winzige Löcher entstehen, die man erst bemerkt, wenn es zu lecken beginnt.
Ältere Kupfer-Messing-Wärmetauscher hingegen versagten eher aufgrund allgemeiner Korrosion und Ablagerungen, besonders wenn das Kühlmittel jahrelang vernachlässigt wurde. Rostpartikel und Kalkablagerungen verstopften die winzigen inneren Kanäle, was den Durchfluss und den Wärmeaustausch beeinträchtigte. Bei Aluminium hingegen führt oft dieser stille innere Korrosionsprozess zu einem ziemlich plötzlichen Ausfall.
Eine weitere Hauptursache, auf die ich gestoßen bin, ist mechanische Ermüdung der Kunststoff-Endkappen. Viele Konstruktionen, einschließlich des Ford Focus Mk2, verwenden eine Metall-Wärmetauscher-Matrix, die mit Kunststoff-Endkappen abgedichtet ist, die entweder eingeklemmt oder formgeschäumt sind. Diese Kunststoffe werden im Laufe der Zeit durch ständige Heiz- und Kühlzyklen spröde. Irgendwann versagt die Klemmverbindung oder der Tank selbst reißt. Ich habe schon völlig intakte Metallkerne lecken sehen, weil der Kunststoff einfach versagt hat.
Und dann gibt es noch Herstellungsfehler. Ford hatte beispielsweise ein gut dokumentiertes Problem bei bestimmten Focus-Modellen von 2005 bis 2009, bei denen Gießsand im Motorblock vom Gießprozess zurückblieb. Dieser Sand wurde in das Kühlsystem gespült und zirkulierte wie feines Schleifpapier, wodurch die dünnen Wände des Heizungswärmetauschers von innen heraus abgeschliffen wurden. Es gab sogar Service-Bulletins, die eine gründliche Rückspülung des Motorblocks vor dem Einbau eines neuen Heizungswärmetauschers empfahlen, um genau diesen erneuten Ausfall zu verhindern. Diesen Schritt zu überspringen? So landet man nämlich dabei, die Arbeit zweimal machen zu müssen.
Um das klarzustellen:
Ein undichter O-Ring an einer Schnellverbindung eines Heizungsschlauchs an der Trennwand? Das ist kein Heizungswärmetauscher-Ausfall. Das ist ein Problem mit Schlauch oder Anschluss, und es ist viel einfacher zu reparieren. Gleiches gilt für ein defektes Heizungsregelventil. Ein echter Heizungswärmetauscher-Leck bedeutet, dass die versiegelte Einheit selbst, tief im Inneren des HVAC-Gehäuses hinter der Armaturentafel, beschädigt ist. Und ja, das ist die Arbeit, die niemand machen möchte.
Die Reparatur: Kein einfacher Weg
Seien wir ehrlich: Sobald der Heizungswärmetauscher selbst undicht ist, gibt es keine echte „Reparatur“. Es ist eine versiegelte Einheit ohne wartbare Teile. Wenn Sie ein Leck an einer eingeklemmten Naht, einen Riss in einer Kunststoff-Endkappe oder ein Nadelloch im Wärmetauscherrohr haben, ist der Austausch die einzige zuverlässige Lösung. Sie können es nicht schweißen, nicht neu einklemmen und schon gar nicht dauerhaft flicken. Ich habe Leute gesehen, die es versucht haben – und es kam immer wieder.
Dies ist bei den meisten modernen Frontantriebsfahrzeugen eine professionelle Arbeit. Der Heizungswärmetauscher ist normalerweise tief in der Armaturentafel verborgen, was oft bedeutet, dass die gesamte Armaturentafel demontiert werden muss. Beim Ford Focus Mk2 müssen Sie beispielsweise die Batterie abklemmen, jede Menge Verkleidungen entfernen, die gesamte Armaturentafel ausbauen und dann das HVAC-Gehäuse vorsichtig herausnehmen. Sobald das Gehäuse draußen ist, müssen Sie die Hälften trennen – und manchmal sind sie verklebt oder versiegelt –, nur um an den Wärmetauscher heranzukommen. Es ist extrem arbeitsintensiv und zeitaufwendig. Keine Aufgabe für den Wochenendbastler.
Sie benötigen auch die richtigen Werkzeuge: einen guten Satz Verkleidungswerkzeuge, Torx- und metrische Steckschlüssel, einen Kühlsystem-Druckprüfer und Zugang zu den Original-Werkstatthinweisen. Was das Ersatzteil betrifft, empfehle ich immer, auf die Original-Ausstattung (OEM) zu setzen. Billige Nachbauteile sparen manchmal an Material, besonders bei den kritischen Kunststoff-Endkappen. Außerdem benötigen Sie eine neue Dichtung oder ein Dichtungsmittel für das HVAC-Gehäuse; die alte zu verwenden, lädt nur für zukünftige Luft- oder Feuchtigkeitslecks ein. Und vergessen Sie nicht das richtige Kühlmittel – die Verwendung des falschen Typs führt nur zu den gleichen Korrosionsproblemen, über die wir bereits gesprochen haben. Auch Drehmomente sind wichtig. Bei vielen Fords betragen die Anzugsdrehmomente für die Schlauchverbindungen nur 35 Zoll-Pfund. Zu fest anziehen, und Sie reißen die Kunststoffkappe am neuen Wärmetauscher auf. Glauben Sie mir, ich habe es schon erlebt.
Nach der Reparatur: Diese Schritte nicht überspringen
Nach all der Arbeit – und es ist viel Arbeit – können Sie nicht einfach das Kühlmittel auffüllen, die Daumen drücken und losfahren. Sie müssen sicherstellen, dass die Reparatur dicht ist. Ich führe immer diese drei Prüfungen durch:
1. Druckprüfung des Kühlsystems
Bei kaltem Motor das System auf 15 psi bringen. Mindestens 30 Minuten warten. Jeder Druckabfall um mehr als 1 psi bedeutet, dass noch irgendwo ein Leck vorhanden ist. Es könnte eine lose Schlauchschelle, ein defekter O-Ring oder ein falsch abgedichtetes HVAC-Gehäuse sein. Finden Sie es und beheben Sie es, bevor Sie weitermachen. Sie wollen es nicht auf die harte Tour erfahren.
2. Funktionstest der Heizung
Starten Sie den Motor und lassen Sie ihn die volle Betriebstemperatur erreichen. Stellen Sie die Klimaanlage auf maximale Heizung und höchste Gebläsestufe. Messen Sie mit einem Infrarot-Thermometer die Luft an den mittleren Lüftungsschlitzen. Innerhalb von etwa 5 Minuten sollten Sie mindestens 49 °C (120 °F) messen. Wenn die Luft nur lauwarm ist, könnte Luft im System eingeschlossen sein (die abgelassen werden muss) oder ein Problem mit der Mischklappe vorliegen, das Sie versehentlich verursacht oder während der Demontage der Armaturentafel entdeckt haben. Das habe ich schon erlebt.
3. Geruchs- und Feuchtigkeitsprüfung
Parken Sie das Auto über Nacht mit komplett ausgeschaltetem Klimasystem. Am Morgen setzen Sie sich mit geschlossenen Fenstern in den Innenraum und atmen tief ein. Es sollte absolut kein Kühlmittelgeruch wahrnehmbar sein. Dann untersuchen Sie den Beifahrerfußraum gründlich – keine Feuchtigkeit, kein fettiger Rückstand. Wenn alle drei Tests bestanden sind, herzlichen Glückwunsch: Sie haben die Arbeit richtig gemacht. Sie haben sich diesen Kaffee verdient.
Verhinderung eines erneuten Ausfalls (Prävention & Überwachung)
Sie können nicht jeden einzelnen Ausfall verhindern – besonders nicht solche, die auf Herstellungsfehler wie das Gießsandproblem zurückgehen, das ich bereits erwähnt habe. Aber Sie können Ihr Risiko drastisch reduzieren. Und ehrlich gesagt, kommt es meist auf gute, altmodische Wartung an.
Das Wichtigste? Verwenden Sie das richtige Kühlmittel.
Für einen Ford Focus Mk2 bedeutet das Motorcraft Orange VC-3B oder ein gleichwertiges, von Ford zugelassenes OAT-Kühlmittel. Mischen Sie niemals verschiedene Kühlmittelsorten. Ich habe es zu oft gesehen: Das Mischen neutralisiert die Korrosionsinhibitoren und beschleunigt die elektrolytische Schädigung, besonders an Aluminiumteilen wie Ihrem Heizungswärmetauscher. Und mischen Sie es immer 50/50 mit destilliertem Wasser – Leitungswasser führt Mineralien ein, die Ablagerungen und galvanische Korrosion fördern. Hier lohnt es sich nicht, Abstriche zu machen.
Darüber hinaus sollten Sie dem Wartungsplan Ihres Herstellers für schwere Betriebsbedingungen folgen. Das bedeutet eine Spülung und Neubefüllung alle 5 Jahre oder 96.000 km, je nachdem, was zuerst eintritt. Es geht nicht nur darum, aufzufüllen; es entfernt Ablagerungen, neutralisiert Säuren und erneuert die entscheidenden Korrosionsinhibitoren, die Ihr gesamtes System schützen – vom Kühler bis zum kleinen Heizungswärmetauscher hinter der Armaturentafel.
Bleiben Sie wachsam.
Sobald Sie diesen süßlichen Geruch im Innenraum wahrnehmen, untersuchen Sie ihn. Verschieben Sie es nicht. Machen Sie es sich zur Gewohnheit, wöchentlich den Kühlmittelfüllstand zu prüfen, besonders beim Tanken. Ein langsamer, unerklärlicher Rückgang des Kühlmittels ist Ihr erstes Warnsignal – und erscheint oft Wochen, bevor Sie überhaupt eine nasse Fußmatte sehen. Frühzeitiges Erkennen rettet Ihnen zwar nicht den Austausch des Wärmetauschers, aber es kann definitiv Motorschäden, elektrische Ausfälle und die lästige Schimmelbildung verhindern. Und nach meiner Erfahrung ist das ein großer Gewinn.
Fazit: Kosten, Risiken und die richtige Entscheidung
Okay, reden wir über echte Zahlen, denn hier wird es konkret. Das Heizungswärmetauscher-Ersatzteil selbst ist normalerweise nicht besonders teuer – rechnen Sie mit 80 bis 250 $ für ein OEM- oder hochwertiges Nachbauteil. Aber die Arbeitskosten? Das tut weh. Das ist eine große Arbeit, und das spiegelt sich in der Werkstattrechnung wider. Für einen Heizungswärmetauscher-Austausch rechnen Sie typischerweise mit 800 bis 1.500 $, je nach Fahrzeug und Arbeitsstundensatz der Werkstatt. Und ja, eine ordnungsgemäße Reparatur mit OEM-Teil hat eine hohe Erfolgsquote – nach meiner Erfahrung etwa 98 %. Aber wenn sie falsch gemacht wird, können Luftlecks im HVAC-Gehäuse, Windgeräusche oder wiederkehrende Feuchtigkeit auftreten. Ganz zu schweigen von eingeschlossener Luft im Kühlsystem, die zu Überhitzung führen kann.
Vergleichen Sie das mit einem Kühlsystem-Dichtmittel. Möglicherweise geben Sie 15–30 $ für das Produkt aus, oder vielleicht 100 $, wenn eine Werkstatt spült und damit auffüllt. Aber die langfristige Erfolgsquote bei einem Heizungswärmetauscher-Leck? Ich würde sie auf unter 30 % schätzen. Und die sekundären Risiken sind enorm: Verstopfung Ihres Kühlers, Thermostats oder sogar des neuen Heizungswärmetauschers, den Sie gerade eingebaut haben. Es ist ein Glücksspiel, und normalerweise rate ich davon ab.
Bevor Sie eine solche Reparatur genehmigen, müssen Sie sich wirklich fragen: Lohnt sich das? Ich sage Kunden oft, sie sollen die „40%-Regel“ beachten – wenn die Reparaturkosten mehr als 40 % des privaten Marktwerts des Fahrzeugs (prüfen Sie Kelley Blue Book oder Edmunds für eine realistische Zahl) übersteigen, ist es Zeit, Ihre Optionen abzuwägen. Bei einem 15 Jahre alten Ford Focus mit 180.000 Meilen beispielsweise könnte eine 1.200 $-Reparatur finanziell keinen Sinn ergeben, besonders wenn weitere große Reparaturen anstehen. An diesem Punkt wird es weniger logisch und mehr emotional – wie sehr hängen Sie an diesem Fahrzeug?
Andererseits, wenn das Auto ansonsten in Ordnung ist, Sie es lieben und noch einige Jahre damit fahren wollen, dann macht die Reparatur absolut Sinn. Gehen Sie nur mit offenen Augen hinein und wissen Sie, was auf Sie zukommt.
