Okay, sprechen wir über die Hybrid-Klimaanlage. Sie steigen ein, drehen am Regler, der Lüfter springt an, aber es kommt keine kalte Luft. Der Motor läuft vielleicht, aber in der Fahrerkabine wird es immer wärmer. Öffnen Sie die Motorhaube und lauschen dem bekannten Einschaltgeräusch des Kompressors – doch da ist nichts. Diese Stille ist meist der erste große Hinweis, besonders bei Hybriden wie einem Prius oder Insight. Diese Kompressoren sind nämlich nicht die alten Modelle aus Großvaters Zeiten. Es handelt sich um elektrische Kompressoren, die direkt vom Hochspannungs- (HV-)System gespeist werden. Wenn es völlig still bleibt – kein Klicken, kein Brummen, kein Lagergeräusch – erhält der Kompressor wahrscheinlich keinen Strom. Und das, meine Freunde, deutet oft auf ein Problem im HV-Stromkreis oder dessen Steuerung hin.
Manchmal ist es dramatischer. Die Klimaanlage fällt plötzlich aus, und schon erscheint eine rote Warnung „Hybrid-System prüfen“ oder eine Hauptwarnleuchte. Das ist das Signal des Fahrzeugsteuergeräts, dass ein Fehler erkannt wurde und die Hochspannungszubehörteile abgeschaltet wurden, um das System zu schützen. Ein solcher Shutdown deutet meist auf ein Problem mit dem HV-Wechselrichter, dem DC-DC-Wandler oder einen internen Fehler in der Elektronik des Kompressors selbst hin. Und hier kommt der entscheidende Punkt, den viele Besitzer nicht kennen: Dies zu ignorieren oder einfach weiterzufahren, kann zu viel größeren Problemen führen. Ich habe schon erlebt, wie ein kleines Klimaproblem zu einem kompletten Zusammenbruch des Hybrid-Systems wurde – eine kurzgeschlossene Kompressorwicklung oder ein ausfallender Wechselrichter kann die Power-Management-ECU oder sogar den Haupt-Wechselrichter überlasten. So landet man am Straßenrand und wartet auf den Abschleppdienst. Glauben Sie mir, ich habe schon mehr als ein Auto abgeschleppt, bei dem ein kleines Klimaproblem eskalierte, weil es übersehen wurde.
Was ich zuerst prüfe: Den eigentlichen Fehler diagnostizieren
Sie können nicht einfach Teile austauschen; das ist zu teuer und ehrlich gesagt nur Raten. Der Trick besteht darin herauszufinden, ob das Problem wirklich im Hochspannungs-Klimakreis liegt oder ob etwas anderes nur ähnliche Symptome verursacht. In meinen Jahren als Mechaniker habe ich einige häufige Muster erkannt und eine zuverlässige Methode, diese zu testen.
Symptom 1: Kompressor ist völlig still, keine Fehlercodes
Dies ist das klassische Szenario „Klimaanlage funktioniert plötzlich nicht mehr“. Der Gebläselüfter läuft, aber es kommt keine kalte Luft, und der Kompressor macht kein Geräusch. Wichtig ist: Keine Motorkontrollleuchte, keine Hybrid-Warnungen. Ich suche hier nach Dingen, die verhindern, dass der Kompressor aktiviert wird, oder nach einem einfachen Stromversorgungsproblem, bevor es an die intelligente Elektronik geht.
Zuerst prüfe ich die Grundlagen: Ist der Kältemittelfüllstand in Ordnung? Ein niedriger Füllstand löst den Druckschalter aus und verhindert den Kompressorbetrieb – das ist kein HV-Problem. Außerdem prüfe ich das Klimaanforderungssignal im Innenraum – fragt das Klimasteuergerät überhaupt nach kalter Luft? Manchmal ist es so einfach wie ein defekter Verdampfertemperatursensor, der dem System sagt, es sei bereits kalt genug.
Wenn das alles in Ordnung ist, nehme ich mein professionelles Diagnosegerät. Ich befehle den Klimakompressor EIN und beobachte die Drehzahl-PID (Parameter-ID). Wenn der Befehl gesendet wird, aber die Drehzahl Null anzeigt, wissen wir, dass das Problem wahrscheinlich bei der Stromversorgung oder Steuerung zum Kompressor liegt. Als Nächstes überprüfe ich mit einem Multimeter und dem Schaltplan die 12-Volt-Stromversorgung und Masse am Niederspannungsanschluss des Kompressors. Ein Unterbrechung im 12-Volt-Steuerkreis, eine durchgebrannte Sicherung (ja, es gibt normalerweise eine 12-Volt-Sicherung für die Steuerlogik) oder ein defektes Relais kann dies verursachen.
Symptom 2: Kompressor ist tot, MIT Hochspannungs-Fehlercodes
Hier wird es ernst. Wenn Sie Fehlercodes wie P0A0D, P0A78 oder P3004 haben, sagt Ihnen das Fahrzeug, dass ein Problem im Hochspannungssystem selbst vorliegt. Es handelt sich nicht um ein einfaches Steuerproblem, sondern oft um einen internen Ausfall im integrierten Wechselrichter des Kompressors, einen Kurzschluss in den HV-Kabeln oder um eine beschädigte Isolierung in diesem Stromkreis.
Hier denke ich sofort an einen Isolationsfehler. Ich führe einen Isolationswiderstandstest am Hochspannungssystem mit einem speziellen Isolationstester – oft Megohmmeter genannt – durch. Sie müssen hier die OEM-Sicherheitsprotokolle exakt befolgen. Das bedeutet isolierte Handschuhe (mindestens Klasse 0 mit Lederüberziehern), Schutzbrille und korrekte Absperrverfahren, um das HV-System spannungsfrei zu schalten. Ich trenne die HV-Anschlüsse des Kompressors und messe den Widerstand zwischen den Anschlüssen und der Fahrzeugmasse. Wenn ich einen Wert unter 1 MΩ messe, ist das ein Warnsignal für einen Fehler im Kompressor oder seiner Verkabelung. Ich sage es ganz klar: Dies ist ARBEIT FÜR PROFESSIONELLE. Wenn Sie nicht über die Ausbildung und die richtige Sicherheitsausrüstung verfügen, versuchen Sie das NICHT.
Um gründlich zu sein, prüfe ich auch, ob es ein ausfallender Hybridbatterie-Kontaktor, ein Defekt am DC-DC-Wandler oder ein allgemeiner Isolationsfehler im HV-System sein könnte, der wie ein Kompressorproblem aussieht. Die Fehlercodes helfen normalerweise, dies einzugrenzen, aber ein vollständiger Systemscan ist immer notwendig.
Symptom 3: Intermittierende Klimaanlage mit „Hybrid-System prüfen“-Warnung
Intermittierende Probleme sind immer am schwierigsten, aber wenn sie mit einer „Hybrid-System prüfen“-Warnung verbunden sind, deutet das meist auf etwas hin, das sich überhitzt oder unter Last ausfällt. Ich habe das oft bei den Leistungstransistoren im Wechselrichtermodul des Kompressors gesehen.
Dafür verlasse ich mich stark auf Live-Daten meines hybridfähigen Diagnosegeräts. Ich überwache den Stromverbrauch des Kompressors, die Wechselrichtertemperatur und die Systemspannung während des Betriebs. Ich suche nach einem plötzlichen Stromanstieg oder einem Spannungsabfall genau vor dem Abschalten der Klimaanlage. Wenn ich das sehe, ist das ein starker Hinweis auf ein internes Wechselrichterproblem – es versucht zu arbeiten, aber etwas im Inneren fällt unter elektrischer Last aus.
Manchmal kann eine schwache oder unausgeglichene Hybridbatterie Spannungsinstabilität im gesamten HV-System verursachen, was dann zum Abschalten von Zubehörteilen wie der Klimaanlage führt. Während ich die Kompressordaten betrachte, behalte ich daher auch die Spannungen der einzelnen Batterieblöcke im Auge.
Was innerhalb dieser Kompressoren tatsächlich ausfällt
Sobald Sie bestätigt haben, dass der Fehler tatsächlich im Hochspannungs-Klimakreis liegt, handelt es sich meist um einen von drei internen Ausfällen. Keiner davon ist „mechanisch“ im herkömmlichen Sinne – es geht nicht um ein blockiertes Lager oder eine verschlissene Kupplung. Es dreht sich fast immer um Elektronik oder Isolierung.
Der häufigste Schuldige, den ich sehe, ist ein interner Wechselrichterausfall. Im Gegensatz zu alten Kompressoren, die über einen Riemen angetrieben wurden, verwenden diese Hybrid-Einheiten einen Elektromotor, der mit Hochspannungs-Gleichstrom versorgt wird. Dieser Gleichstrom muss in dreiphasigen Wechselstrom umgewandelt werden, was durch einen integrierten Wechselrichter geschieht – im Grunde eine kompakte Einheit aus leistungsfähigen Transistoren (IGBTs) und Kondensatoren, die direkt im Kompressor verbaut ist. Diese Bauteile verschleißen mit der Zeit, besonders durch die ständigen Temperaturwechsel. Wenn ein IGBT ausfällt (entweder Kurzschluss oder Unterbrechung), kann der Wechselrichter die richtige Wechselstromform nicht mehr erzeugen, und der Motor dreht sich nicht. Der eigentliche Scroll-Mechanismus und die Lager im Kompressor können völlig in Ordnung sein, aber die Elektronik ist defekt.

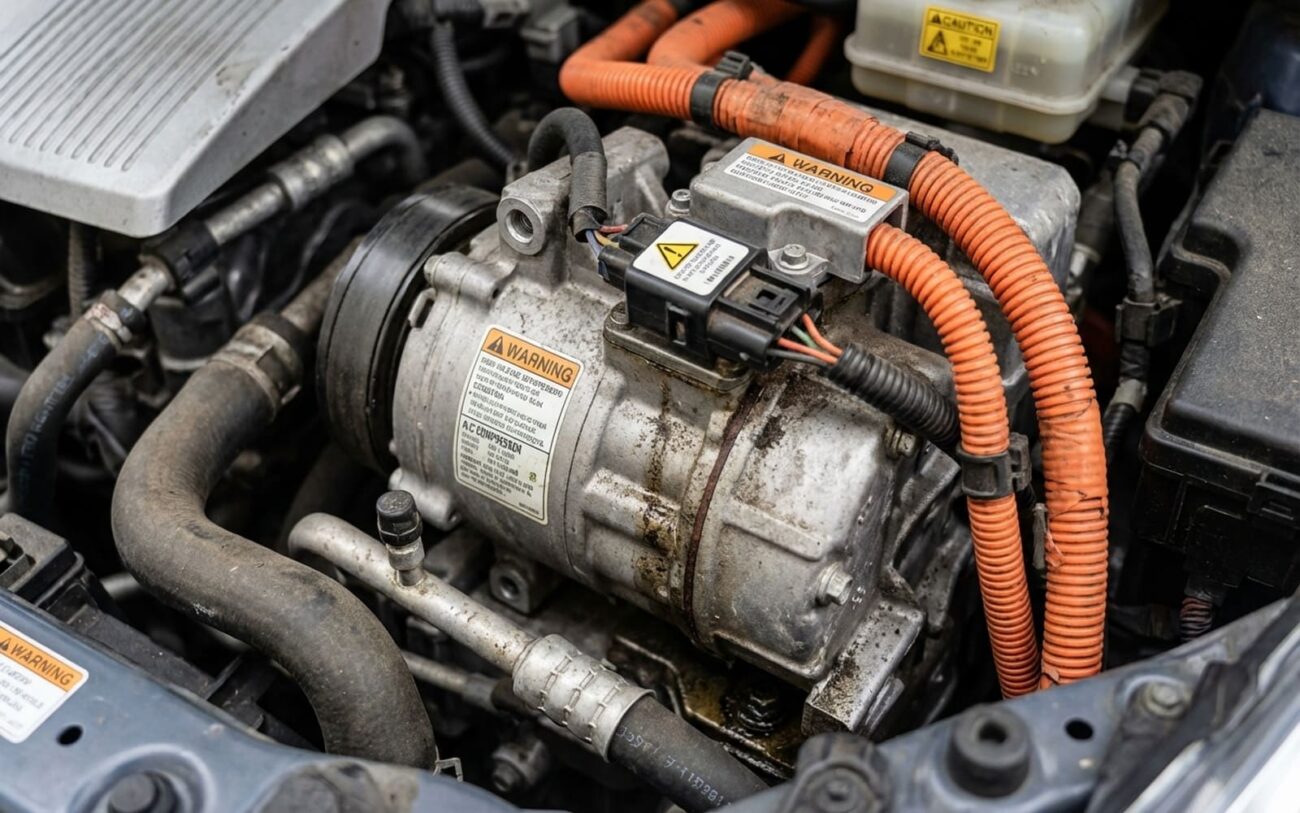

Zweitens, und häufiger, als viele denken, ist die Alterung des Hochspannungs-Steckverbinders. Dieser große orangefarbene Stecker am Kompressor führt Hunderte von Volt. Wenn er nicht perfekt sitzt, Feuchtigkeit eindringt oder es über die Zeit zu Mikrobewegungen kommt (sogenannte Fretting-Korrosion), steigt der Widerstand. Dieser Widerstand erzeugt Wärme, was die Oxidation beschleunigt, und schließlich kommt es zu Lichtbogenbildung oder intermittierendem Stromverlust. Ich habe schon Stecker auseinandergebaut, die von außen völlig in Ordnung aussahen, aber innen deutliche Kohlenstoffspuren aufwiesen – ein klarer Hinweis auf interne Lichtbögen.
Drittens kann es zu einem internen Wicklungsausfall des Motors kommen. Dies geschieht, wenn die Kupferwicklungen im Kompressormotor kurzschließen oder unterbrechen. Thermischer Abbau ist eine häufige Ursache, aber entscheidend ist, dass dies auch durch Verunreinigung mit falschem Kältemittelöl verursacht werden kann. Die Isolierung dieser Wicklungen ist für bestimmte dielektrische Eigenschaften ausgelegt. Wenn Sie das falsche PAG-Öl verwenden – besonders eines, das nicht für Hochspannungssysteme zugelassen ist – riskieren Sie einen Isolationsausfall. Deshalb ist die Verwendung des vom Hersteller vorgeschriebenen Öls, wie ND-OIL 8 oder dessen exaktes Äquivalent, keine Empfehlung, sondern absolut notwendig für die Lebensdauer des Kompressors.
Hier ein konkretes Beispiel, das ich schon erlebt habe: Bei einigen Prius-Modellen gibt es ein bekanntes Problem, bei dem eine gemeinsame Sicherung im Verteilerblock sowohl den Wechselrichter des Klimakompressors als auch die Kühlmittelpumpe der Motorelektronik versorgt. Ein Fehler in einem Stromkreis (z. B. ein Kurzschluss an der Pumpe) kann also die Sicherung durchbrennen und gleichzeitig das Klimasystem lahmlegen. Deshalb ist es so wichtig, alle Systemdaten zu lesen – nicht nur die Klimacodes.
Und um zwei Dinge klarzustellen: Wenn Ihre Klimaanlage wegen eines niedrigen Kältemittelfüllstands ausfällt, der den Druckschalter auslöst, handelt es sich nicht um einen Hochspannungsfehler, sondern um ein Standardproblem mit dem Kältemittel. Außerdem gibt es bei diesen elektrischen Kompressoren keine Kupplung, die einrastet. Sie laufen nur, wenn das Klimasteuergerät sie über das Hybrid-System aktiviert. Wenn Ihr Motor überhitzt, obwohl der Kühlmittelfüllstand normal ist, ist das ein ganz anderes Thema – dazu empfehle ich den Artikel Motor überhitzt bei normalem Kühlmittelfüllstand.
Ihre Reparaturmöglichkeiten (und mein Rat)
Externe Probleme: Sicherung, Relais oder 12-Volt-Steuerkabel DIY-MÖGLICH (mit äußerster Vorsicht)
Reparatur des Hochspannungs-Steckverbinders Nur für Profis
Austausch der gesamten Klimakompressor-Einheit
Sicherstellen, dass die Reparatur funktioniert hat
Die Überprüfung ist absolut entscheidend. Sie bauen es nicht einfach zusammen und hoffen auf das Beste. Bei einem Sicherungs- oder Relaisaustausch bedeutet Erfolg, dass der Kompressor bei allen Klimaeinstellungen läuft, die Daten Ihres Diagnosegeräts zeigen eine Abweichung zwischen Soll- und Ist-Drehzahl von unter 5 %, und es kehren nach einem kompletten Fahrzyklus keine Fehlercodes zurück. Das ist das Minimum.
Bei Steckerreparaturen oder einem vollständigen Kompressoraustausch ist die Validierung aufwendiger. Zuerst führe ich immer einen Isolationswiderstandstest nach der Reparatur durch. Die OEM-Normen verlangen normalerweise einen Wert von mehr als 10 MΩ zwischen den HV-Anschlüssen und der Masse nach jedem HV-Komponentenaustausch. Danach folgt ein vollständiger Klimaleistungstest: Motor bei 1.500 U/min, Klimaanlage auf Maximum im Umluftmodus. Ich erwarte, dass die Temperatur am Mittelventil innerhalb von etwa fünf Minuten auf 4 °C–10 °C (40 °F–50 °F) sinkt. Dazu benötigen Sie ein professionelles Diagnosegerät, ein Kältemittel-Manometer-Set, ein Thermometer und eine ordnungsgemäße Kältemittelfüllstation. Diese Schritte zu überspringen, ist eine Einladung für erneute Ausfälle oder übersehene Fehler, die später größere Probleme verursachen können.
Die Kosten und die schwierige Entscheidung
Seien wir ehrlich zu den Zahlen. Hier ist eine Aufschlüsselung der typischen Kosten und Ergebnisse, die ich in meiner Werkstatt sehe:
| Reparaturart | DIY-Kosten (Teile) | Werkstattkosten | Erfolgsrate | Sekundärisches Risiko bei Fehler |
|---|---|---|---|---|
| HV-Sicherung/Relaisaustausch | 5 € – 50 € | 100 € – 200 € | Hoch, wenn die Ursache korrekt identifiziert wurde | Bei Fehldiagnose kann wiederholtes Durchbrennen der Sicherung den Wechselrichter oder die Power-Management-ECU beschädigen und zu viel höheren Kosten führen. |
| Wartung des Kompressor-HV-Steckverbinders | Nicht empfohlen | 300 € – 500 € | Hoch, wenn korrekt durchgeführt | Falsches Drehmoment oder Dichtungsversagen kann zu Lichtbögen führen, was später zu HV-Systemfehlern oder intermittierenden Abschaltungen führen kann. |
| Austausch der Klimakompressor-Einheit | 800 € – 1.500 € | 1.800 € – 2.800 € | Hoch, bei präziser Montage | Falsche Ölmenge oder -art kann den neuen Kompressor zerstören. Unsachgemäßer Umgang mit Hochspannungskomponenten birgt Verletzungs- oder Systemschäden. |
Hier ist die harte Wahrheit: Wenn Ihr Hybrid älter ist und die Reparaturkosten etwa die Hälfte des Marktwerts erreichen, müssen Sie diese Investition sorgfältig abwägen. Ein vollständiger Kompressoraustausch ist eine erhebliche Ausgabe. Aber wenn der Rest des Fahrzeugs in Ordnung ist – eine gesunde Hybridbatterie, guter Karosseriezustand, zuverlässiger Antriebsstrang – kann es sich durchaus noch lohnen. Ich habe gesehen, wie Besitzer die Lebensdauer ihres Prius oder Insight um Jahre verlängerten und noch viel Nutzen daraus zogen.
So verhindern Sie, dass es erneut passiert
Prävention hängt nach meiner Erfahrung von zwei Dingen ab: die richtigen Materialien verwenden und proaktiv handeln. Verwenden Sie immer das vom Hersteller vorgeschriebene Kältemittel – egal ob R-134a oder R-1234yf – und die exakte PAG-Ölsorte (z. B. ND-OIL 8). Das Mischen von Ölen oder die Verwendung von generischen Ersatzstoffen ist eine Rezeptur für die Katastrophe; es kann die Motorisolation im Laufe der Zeit abbauen und zu Wicklungsausfällen führen. Dies ist keine Empfehlung, sondern eine Voraussetzung für langfristige Zuverlässigkeit.
Zur Früherkennung sollten Sie es zur Gewohnheit machen, den Hochspannungs-Stecker am Kompressor bei jeder Wartung zu prüfen. Bei jedem Ölwechsel nehmen Sie sich fünf Sekunden Zeit, um den orangefarbenen Stecker visuell zu überprüfen. Achten Sie auf Anzeichen von Überhitzung – Verfärbungen, Schmelzspuren oder weiße Korrosion. Außerdem sollten Sie Ihren Techniker bitten, alle Hybrid-Systemdaten während der Wartung auszulesen. Viele Werkstätten scannen nur nach Motorfehlern und übersehen ausstehende oder historische Fehlercodes in den Klima- oder Hybridsteuergeräten. Ein frühzeitiges Erkennen eines P0A78 könnte Ihnen später einen kompletten Ausfall ersparen.
Und denken Sie daran: Bei modernen Hybriden sind alle elektrischen Systeme tief integriert. Ein einzelnes ausfallendes Modul kann mehrere Funktionen beeinträchtigen. Deshalb ist das Verständnis der Systemabhängigkeit entscheidend – mehr dazu erfahren Sie unter Warum ein einzelner Modulausfall mehrere Systeme deaktivieren kann.
