Warum reißen Kunststoff-Kühlerbehälter bei BMW N52/N54-Motoren?

Gut, sprechen wir über ein klassisches BMW-Problem: den Kunststoff-Kühlerbehälter. Wenn Sie einen BMW besitzen, besonders ein E-Chassis wie E46, E90 oder E60, oder sogar einige F-Chassis-Fahrzeuge mit N52- oder N54-Motor, werden Sie damit früher oder später konfrontiert werden. Ich schraube seit über 25 Jahren an diesen Autos, und ich kann Ihnen sagen: Es ist keine Frage, ob diese Kunststoffbehälter versagen, sondern wann. Es ist eine häufige Schwachstelle, und wenn es passiert, kann es sehr schnell gehen. Die gute Nachricht ist, dass die Diagnose und Reparatur meist ziemlich einfach ist – wenn man weiß, worauf man achten und was man tun muss.

Wenn der Kunststoff-Kühlerbehälter eines BMWs versagt, geschieht dies selten leise. Meistens erhalten Sie eine deutliche Warnung. Das häufigste Symptom, das ich in meiner Werkstatt sehe, ist ein sichtbarer Kühlmittelleck. Sie parken das Auto, kommen später zurück – und da ist eine Pfütze unter der vorderen Mitte des Fahrzeugs. Das ist meist ein sicheres Zeichen.

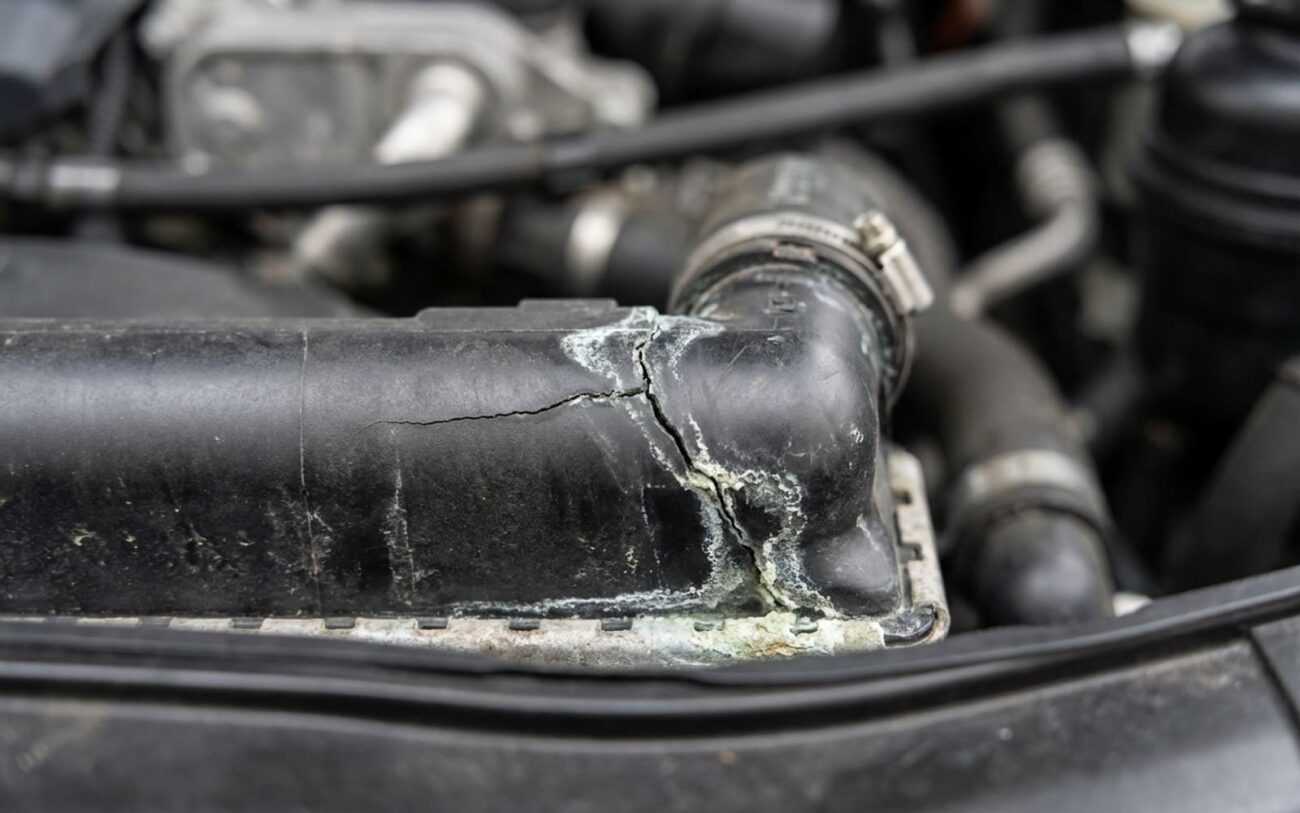

Wenn Sie Kühlmittel verlieren, aber keine Pfütze sehen, nehmen Sie eine gute Taschenlampe und untersuchen Sie den Kühler gründlich. Der Leck tritt fast immer an den Kunststoff-Endbehältern auf, insbesondere dort, wo der schwarze Kunststoff auf den Aluminiumkern aufgepresst ist. Diese gekräuselte Naht ist eine berüchtigte Schwachstelle. Sie könnten nur ein leichtes Auslaufen, einen weißen, kalkartigen Rückstand aus getrocknetem Kühlmittel oder einen aktiven Tropfen genau dort sehen. Eine weitere häufige Stelle für Risse ist am Fuß der Kühlmittel-Ein- oder -Auslasshälse – dort konzentriert sich viel Spannung während der ständigen Heiz- und Kühlzyklen.

Manchmal ist der Leck so klein, dass Sie ihn gar nicht sehen, nur ein langsamer Abfall des Kühlmittelniveaus, der Sie zwingt, alle paar Wochen den Ausgleichsbehälter nachzufüllen. Dies kann definitiv ein Haarriss im Kühlerbehälter sein, aber ziehen Sie nicht vorschnell Schlüsse. Ein defekter Ausgleichsbehälterdeckel, ein gerissener Kühlmittelschlauch oder sogar ein subtiler interner Zylinderkopfdichtungsleck können alle diese Symptome nachahmen. Deshalb ist eine ordnungsgemäße Prüfung absolut entscheidend.

In den schlimmsten Fällen versagt der Behälter katastrophal. Ich spreche von der gekräuselten Naht, die sich weit öffnet, oder von einem großen Kunststoffstück, das einfach abbricht. Wenn dies passiert, bekommen Sie einen plötzlichen Schwall Kühlmittel, Ihr Temperaturanzeiger schießt in den roten Bereich, und Sie sehen Dampf, der unter der Motorhaube hervorquillt. Wenn Sie das jemals sehen, schalten Sie den Motor sofort aus. Ich habe zu viele Fahrer gesehen, die versucht haben, mit einem kaputten Kühler „noch nach Hause“ zu fahren, und fast immer endeten sie mit verformten Zylinderköpfen, einem gerissenen Block oder Schlimmerem. Glauben Sie mir, eine Abschlepprechnung ist viel billiger als ein Motor-Neuaufbau.

Nur weil Sie Kühlmittel unter der Vorderseite Ihres BMWs sehen, bedeutet das nicht automatisch, dass es der Kühlerbehälter ist. Bevor Sie etwas ersetzen, müssen Sie die genaue Quelle bestätigen. Die zuverlässigste Methode, die ich in meiner Werkstatt verwende, ist ein Drucktest des Kühlsystems. Das ist unverzichtbar.

So mache ich es:

1. Stellen Sie zunächst sicher, dass der Motor kalt ist.
2. Schließen Sie einen Druckprüfer am Kühlmittel-Ausgleichsbehälter an.
3. Pressen Sie das System auf 1,5 bar (ca. 22 psi). Das ist der Standardbetriebsdruck für die meisten BMW-Kühlsysteme.
4. Bevor Sie mit der Suche beginnen, reinigen Sie den gesamten Bereich um den Kühler, die Schläuche und Verbindungen mit Bremsenreiniger oder einem Entfetter. Alte, getrocknete Kühlmittelrückstände können genauso aussehen wie ein aktiver Leck und Sie auf die falsche Spur führen.
5. Sobald es sauber und unter Druck steht, nehmen Sie eine helle Lampe und untersuchen Sie jeden Zentimeter des Kühlers. Achten Sie besonders auf die Kunststoff-Endbehälter, insbesondere dort, wo sie mit dem Aluminiumkern verbunden sind. Verwenden Sie einen kleinen Inspektionsspiegel, um den unteren Behälter und versteckte Bereiche zu prüfen. Sie suchen nach frischem Auslaufen, Tropfen oder Blasen, die direkt aus dem Kunststoff oder der gekräuselten Naht austreten.

Was, wenn das System den Druck nicht hält, Sie aber immer noch keinen Leck sehen? Das ist schwieriger, aber oft immer noch der Kühler. Es könnte ein Mikroriss sein, der sich nur unter bestimmten thermischen Bedingungen öffnet, oder er könnte in den Getriebekühler lecken (falls integriert). Um den Kühler zu isolieren, können Sie versuchen, die oberen und unteren Kühlerschläuche mit speziellen Schlauchschellen abzuklemmen. Wenn der Druck dann hält, ist Ihr Kühler fast sicher der Schuldige. Wenn er weiterhin abfällt, müssen Sie andere Komponenten wie den Ausgleichsbehälter, Schläuche, Wasserpumpe oder sogar einen Heizungswärmetauscher prüfen. Und denken Sie daran: Ein Blocktester kann einen internen Zylinderkopfdichtungsleck ausschließen, wenn Sie vermuten, dass Verbrennungsgase in das Kühlmittel gelangen.

Eines, worauf Sie achten sollten: Lecks von den Getriebekühlerleitungen, die oft am Kühler befestigt sind, können genauso aussehen wie ein Kühlerleck. Aber das sind Metallverbindungen, nicht die Kunststoffbehälter selbst. Konzentrieren Sie Ihre Inspektion immer auf die Kunststoffkomponenten, wenn Sie einen Kühlerbehälterdefekt diagnostizieren.

Die Schwachstelle vieler BMW-Kühler ist nicht der Aluminiumkern, sondern diese schwarzen Kunststoff-Endbehälter. Dies gilt besonders für Modelle mit den Motoren der N52- und N54-Familie, aber nicht ausschließlich. Diese Behälter bestehen typischerweise aus glasfaserverstärktem Nylon, einem ziemlich robusten Material, wenn es neu ist. Doch wie alles andere verschlechtert es sich mit der Zeit.

Was passiert, ist ein Prozess namens thermische Ermüdung. Ihre Motorhaube wird extrem heiß und kühlt dann ab. Dieser ständige Wechsel von Ausdehnung und Kontraktion baut langsam die Polymerstruktur des Kunststoffs ab. Über Jahre und Zehntausende von Kilometern wird das Material spröde, verliert seine Flexibilität und kann schließlich die Belastung einfach nicht mehr aushalten. Dann reißt es.

Diese Risse sind auch nicht zufällig. Sie entstehen fast immer an „Spannungskonzentratoren“ – Stellen, an denen das Material von Natur aus schwächer ist oder stärker belastet wird. Denken Sie an die Basis der Schlauchhälse, Befestigungspunkte oder sogar entlang gegossener Rippen, wo sich die Wandstärke ändert. Ich habe Behälter gesehen, die entlang einer gegossenen Rippe perfekt aufgespalten waren, weil genau dort das Material am stärksten gebogen wurde. Mechanische Spannungen können das Versagen ebenfalls beschleunigen; eine zu stark angezogene Schlauchschelle kann einen Hals knacken, oder eine gebrochene oder lose seitliche Befestigungsklammer kann dazu führen, dass sich der gesamte Kühler verdreht und ungleichmäßige Last auf die Kunststoffbehälter ausübt.

Obwohl einige Leute Elektrolyse dafür verantwortlich machen, ist dies eher mit Aluminiumkorrosion verbunden. Bei diesen Kunststoffbehältern ist es fast immer thermische Ermüdung und einfache Materialalterung. Die Verwendung des falschen Kühlmittels oder das Auslassen von Kühlmittelwechseln verursacht keinen direkten Riss im Kunststoff, kann aber den Prozess beschleunigen, indem Dichtungen geschwächt werden und der Motor möglicherweise leicht höhere, belastendere Temperaturen erreicht.

Sobald Sie bestätigt haben, dass der Leck definitiv im Kunststoff-Kühlerbehälter ist, müssen Sie eine Entscheidung treffen. Ihre Optionen reichen von schnellen Reparaturen bis hin zu einer ordnungsgemäßen, langfristigen Lösung. Und lassen Sie mich klarstellen: Ich habe starke Meinungen dazu.

Wenn Sie ihn ersetzen, benötigen Sie auch frisches BMW-spezifisches Kühlmittel (G48 oder die aktuelle Spezifikation für Ihr Modell), neue Schlauchschellen (verwenden Sie keine alten) und einen Drehmomentschlüssel. Die Lüfterverkleidung und die Haltebolzen müssen typischerweise mit 8–12 Nm (6–9 ft-lbs) angezogen werden – ziehen Sie sie nicht zu stark an und beschädigen Sie etwas anderes. Der kritischste Schritt bei diesem gesamten Prozess ist das ordnungsgemäße Entlüften des Kühlsystems. Luftblasen sind tödlich; sie verursachen Überhitzung, selbst mit einem brandneuen Kühler. Verwenden Sie die Entlüftungsschraube am oberen Kühlerschlauch oder am Thermostatgehäuse. Ein Vakuumfüllwerkzeug ist dafür ideal, aber wenn Sie keines haben, befolgen Sie sorgfältig das Verfahren im BMW-Handbuch: Starten Sie den Motor mit abgenommenem Ausgleichsbehälterdeckel, drücken Sie die Schläuche, schalten Sie die Heizung durch und wiederholen Sie dies, bis die gesamte Luft entfernt ist. Dieser Schritt sollte nicht überstürzt werden.

Sobald der neue Kühler eingebaut ist und Sie das System entlüftet haben (hoffentlich gründlich!), sind Sie noch nicht ganz fertig. Ich führe immer diese Prüfungen durch:

1. Sichtprüfung (erneut): Nachdem der Motor einige Male durchgelaufen und abgekühlt ist, führen Sie erneut eine gründliche Sichtprüfung auf Lecks am neuen Kühler, den Schlauchverbindungen und dem Ablassstopfen durch.
2. Drucktest (erneut): Ein kurzer erneuter Drucktest des Kühlsystems kann bestätigen, dass alles dicht ist.
3. Niveauprüfung: Beobachten Sie das Kühlmittelniveau im Ausgleichsbehälter in den nächsten Tagen genau. Es könnte leicht sinken, während verbleibende winzige Luftblasen entweichen. Füllen Sie nach Bedarf auf.
4. Temperatur- und Heizungsprüfung: Stellen Sie sicher, dass der Motor die richtige Betriebstemperatur erreicht und hält und dass Ihre Heizung konstant heiße Luft liefert. Das zeigt an, dass das Kühlmittel korrekt zirkuliert.
5. Lüfterfunktion: Bestätigen Sie, dass Ihr elektrischer Kühllüfter einschaltet, wenn der Motor warm wird oder die Klimaanlage aktiviert ist.
6. Probefahrt: Führen Sie eine ausgiebige Probefahrt durch, einschließlich Autobahnfahrt, und prüfen Sie erneut auf Lecks, sobald das Fahrzeug abgekühlt ist.

Um sicherzustellen, dass Sie diese Arbeit nicht früher als nötig wiederholen müssen, hier meine Empfehlungen zur Vorbeugung und Langzeitpflege:

Sprechen wir über Geld. Die Reparatur eines defekten Kühlerbehälters ist nicht die billigste, aber oft weniger, als die Leute befürchten, besonders im Vergleich zur Alternative.

Hier ist meine Faustregel: Wenn ein ordnungsgemäßer Kühleraustausch mehr kostet als etwa 40 % des aktuellen Marktwerts Ihres Autos und das Fahrzeug andere signifikante alternde Komponenten vor sich hat (wie eine defekte Wasserpumpe, Thermostatgehäuse oder vielleicht sogar Fahrwerksprobleme), müssen Sie ehrlich prüfen, ob die Reparatur finanziell sinnvoll ist. Für einen gut gepflegten E90 oder E60 mit vernünftiger Laufleistung ist es normalerweise ein klares „Ja“. Für ein hochlaufleistungsschwaches Auto mit einer langen Liste anderer Probleme könnte es Zeit sein, neu zu überlegen.
