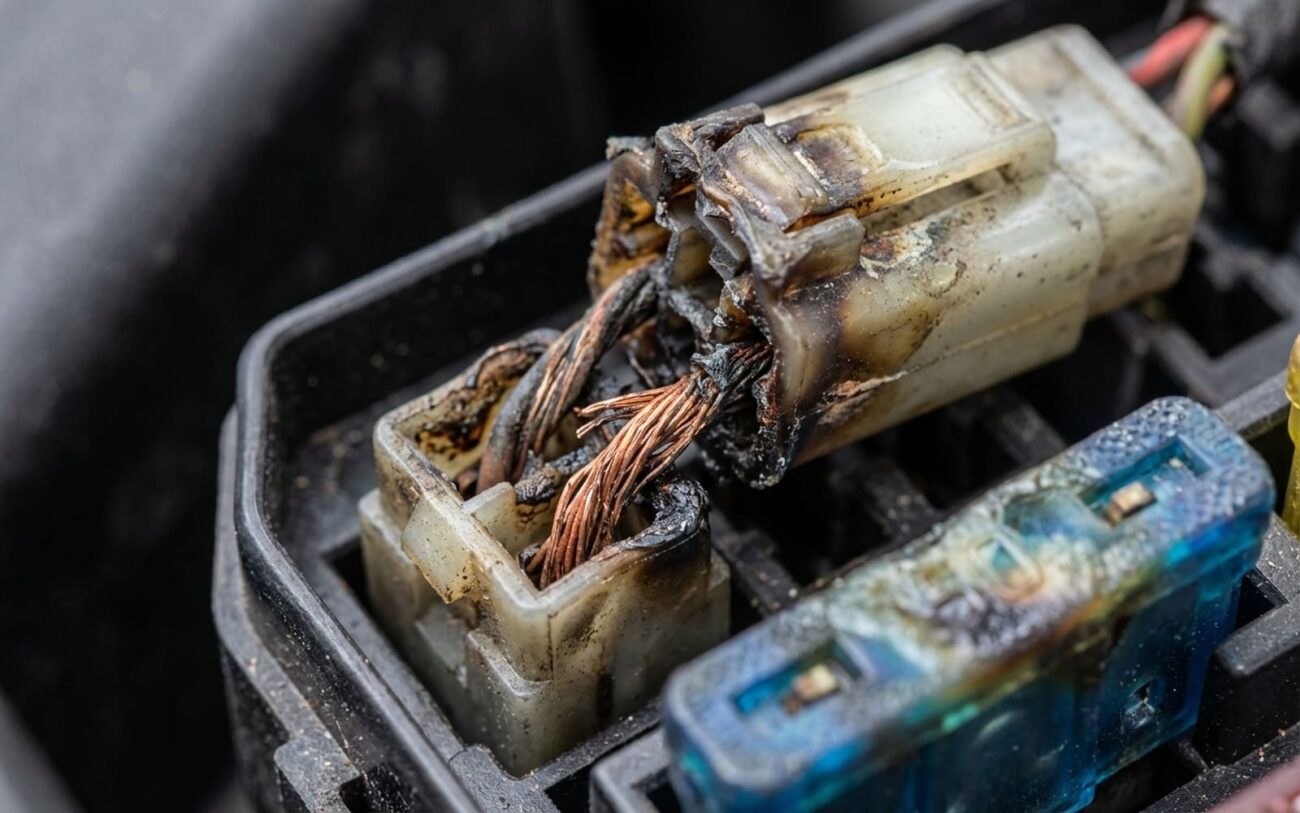

Warum gehen Sicherungen im selben Stromkreis ständig durch? Kurzschluss oder falscher Nennwert?

Gut, reden wir über durchgebrannte Sicherungen. Wenn Sie diese nur austauschen, eine nach der anderen, dann beheben Sie kein Problem – Sie behandeln lediglich ein Symptom. Nach 25 Jahren unter der Motorhaube kann ich Ihnen sagen: Eine durchgebrannte Sicherung ist ein Warnsignal, nicht der Fehler selbst. Sie erfüllt ihre Aufgabe, schützt Ihre Verkabelung davor, durchzuschmoren oder – noch schlimmer – ein Feuer unter der Motorhaube zu verursachen. Ich habe schon geschmolzene Kabelbäume gesehen, die ganze Systeme zerstört haben, weil jemand immer wieder eine Sicherung ersetzt hat, als wäre sie ein Leistungsschalter. Das ist ein Fehler, der viel Geld kostet und gefährlich sein kann.

Das wichtigste diagnostische Indiz, das Sie haben, ist wann die Sicherung durchbrennt. Dies verrät Ihnen die Art des Fehlers, den Sie suchen. Überspringen Sie diese Beobachtung nicht – sie ist Ihr Leitfaden.

1. Brennt sofort durch? Das ist ein direkter Kurzschluss.

Wenn die Sicherung sofort durchbrennt, sobald Sie den Stromkreis aktivieren – im Moment, in dem Sie den Scheinwerferschalter betätigen oder den Fensterheberknopf drücken – haben Sie einen klassischen direkten Kurzschluss gegen Masse. Das bedeutet, dass ein stromführender Draht direkten Kontakt mit dem Fahrzeugblech oder einem anderen Massepfad hat und dabei fast keinen Widerstand bietet. Der Strom steigt sofort an, und die Sicherung opfert sich, um den Rest des Stromkreises zu schützen.

2. Brennt mit Verzögerung oder unter Last durch? Das ist eine Überlastung.

Wenn die Sicherung zunächst hält oder erst durchbrennt, wenn das Bauteil stark arbeitet (z. B. wenn der Klimakompressor anspringt oder ein Fensterhebermotor Schwierigkeiten hat, ein klemmendes Fenster zu bewegen), haben Sie wahrscheinlich eine Überlastung. Hier ist der Stromkreisweg korrekt, aber etwas zieht mehr Strom als vorgesehen. Ein ausfallender Motor, ein verklemmender Mechanismus oder sogar ein teilweise blockierter Lager kann dies verursachen.

3. Brennt intermittierend durch (bei Schlaglöchern, Regen, Hitze)? Das ist ein intermittierender Kurzschluss.

Dies ist oft der schwierigste Fall. Wenn die Sicherung nur durchbrennt, wenn Sie über ein Schlagloch fahren, es regnet oder der Motorraum sich aufheizt, haben Sie es mit einem intermittierenden Kurzschluss zu tun. Meist bedeutet dies beschädigte Isolierung, ein korrodiertes Steckverbindung oder einen Draht, der nur unter bestimmten Bedingungen – wie Vibration oder Feuchtigkeit – Masse berührt. Ich habe schon stundenlang danach gesucht, nur um einen einzigen ausgefransten Draht im Türfaltenbalg zu finden, der jedes Mal gegen die Schließplatte geerdet wurde, wenn die Tür geschlossen wurde.

4. Sicherung sieht gut aus, aber nichts funktioniert? Das ist ein Unterbrechung oder hoher Widerstand.

Manchmal ist die Sicherung vollkommen in Ordnung, aber das Bauteil funktioniert trotzdem nicht. Dies ist kein Fall von durchgebrannter Sicherung, aber es hängt damit zusammen. Es deutet auf einen unterbrochenen Stromkreis (einen Bruch im Draht) oder eine Verbindung mit hohem Widerstand (z. B. Korrosion in einer Steckverbindung) hin, die verhindert, dass Strom das Bauteil erreicht. Gehen Sie nicht davon aus, dass eine intakte Sicherung einen intakten Stromkreis bedeutet.

Sie können nichts reparieren, was Sie nicht gefunden haben. Raten kostet Zeit und Geld und führt oft zu weiteren Schäden. Mein wichtigstes Werkzeug für die elektrische Diagnose ist ein guter Digitalmultimeter (DMM) und – für Strommessungen – ein Gleichstrom-Klemmamperemeter. So gehe ich bei jeder Fehlerart vor.

Direkter Kurzschluss gegen Masse: Den toten Kurzschluss finden

Hier berührt ein stromführender Draht direkt Masse. Meist liegt physischer Schaden vor. Meine Standardprüfung ist ein Widerstand-zu-Masse-Test. Zuerst trennen Sie die Minusklemme der Batterie – Sicherheit geht vor. Stellen Sie Ihr DMM auf Ohm (Ω). Legen Sie eine Messspitze auf den Lastseite-Kontakt der Sicherung (die Seite, die Strom in den Stromkreis leitet) und die andere auf eine saubere Karosseriemasse. Wenn Sie einen Wert unter 2 Ω messen, haben Sie einen direkten Kurzschluss bestätigt. Alles über 10.000 Ω (oder „OL“ für Open Loop) bedeutet, dass kein Kurzschluss vorliegt.

Zur Isolierung trennen Sie nacheinander Bauteile oder Kabelabschnitte entlang des Stromkreises. Wenn Sie einen Stecker abziehen und der Widerstand plötzlich auf „OL“ springt, wissen Sie, dass der Kurzschluss hinter diesem Stecker oder im Bauteil selbst liegt. Es ist ein Ausschlussverfahren. Häufige Ursachen, die ich sehe: Drähte, die an scharfen Metallkanten durchscheuern, eingeklemmt bei Nachrüstungen (wie Anhängerkupplungsverkabelung oder LED-Leuchten, die nicht richtig verlegt wurden) oder – leider – Schäden durch Nagetiere. Ich habe schon Kabelbäume auseinandergenommen, in denen eine Maus gefressen hatte.

Stromkreisüberlastung: Arbeitet etwas zu schwer?

Bei einer Überlastung ist der Stromkreisweg korrekt, aber das Bauteil zieht zu viel Strom. Das bedeutet, dass Ihr Widerstand-zu-Masse-Test möglicherweise keinen Kurzschluss anzeigt. Stattdessen benötigen Sie einen Stromaufnahme-Test. Dafür brauchen Sie ein Gleichstrom-Klemmamperemeter, das den Strom misst, ohne den Stromkreis zu unterbrechen, oder Sie schalten Ihr DMM in Reihe (was bei den meisten DMMs auf 10 A begrenzt ist – Vorsicht!). Messen Sie den Einschaltstrom (Anlaufspitze) und den Betriebsstrom bei aktivem Stromkreis. Vergleichen Sie dies mit der Spezifikation des Bauteils. Ein anhaltender Strom über 80 % der Sicherungsstärke ist ein Warnsignal, selbst wenn die Sicherung nicht sofort durchbrennt. Zum Beispiel ist ein Dauerstrom von 14 A in einem 15-A-Kreis fehlerhaft – es ist nur eine Frage der Zeit, bis die Sicherung durchbrennt. Typische Ursachen sind ausfallende Motoren (Gebläsemotoren, Fensterheberantriebe) mit blockierten Lagern oder interne Kurzschlüsse in den Wicklungen oder ein verklemmender Mechanismus, der den Motor überlastet.

Intermittierender Kurzschluss: Der schwer fassbare Fehler

Diese Fehler lassen einen verzweifeln. Da sie nur unter bestimmten Bedingungen auftreten, müssen Sie versuchen, diese Bedingungen nachzuahmen. Meine Standardmethode ist ein dynamischer Wackeltest. Bei abgetrennter Batterie stelle ich mein DMM auf Durchgangsprüfung (es piept normalerweise bei Durchgang). Dann überbrücke ich die Sicherungskontakte mit einem gesicherten Brückenkabel (oder einer Prüflampe, falls Ihr DMM kein Durchgangspiepen hat) und beginne, Kabelbäume zu wackeln, Stecker zu klopfen und bewegliche Teile wie Tür- oder Kofferraumgelenke zu biegen. Wenn das DMM piept (oder die Prüflampe flackert), haben Sie die Fehlerstelle gefunden. Das bedeutet, dass Sie den Kurzschluss kurzzeitig hergestellt haben. Dies weist oft auf abgeriebene Drähte an Biegestellen oder korrodierte Kontakte hin, die bei Störung kurzzeitig Masse berühren. Es braucht Geduld, aber es funktioniert.

Unterbrechung/Hoher Widerstand: Strom kommt nicht durch

Wenn die Sicherung in Ordnung ist, aber das Bauteil tot ist, suchen Sie nach einem Bruch im Stromkreis oder zu viel Widerstand. Der beste Test hier ist ein Spannungsabfalltest unter Last. Bei aktivem Stromkreis und wenn das Bauteil versucht, zu laufen, legen Sie eine DMM-Messspitze auf die Plusseite der Sicherung (oder den Lastseite-Kontakt) und die andere an den Pluspol des Bauteils. Der Spannungsunterschied sollte unter 0,5 V liegen. Wenn Sie mehr sehen – sagen wir 2 oder 3 V –, deutet das auf übermäßigen Widerstand zwischen diesen beiden Punkten hin. Dieser Widerstand kann durch Korrosion in einem Stecker, einen losen Kontakt oder einen teilweise durchtrennten Draht verursacht werden. Ich finde dies oft bei älteren Fahrzeugen mit korrodierten Scheinwerfer- oder Rücklichtfassungen oder in Hauptstromzuführungen zu Steuergeräten.

Sobald Sie den Fehlertyp und idealerweise den Ort identifiziert haben, ist es Zeit, ihn zu beheben. Wie Sie vorgehen, hängt davon ab, was Sie gefunden haben, wo es ist und welche Werkzeuge Sie haben. Seien Sie realistisch bezüglich Ihrer eigenen Fähigkeiten – manche Arbeiten sind einfach nicht die Mühe wert, wenn Ihnen die richtige Ausrüstung oder Erfahrung fehlt.

Reparaturen, die für Heimwerker geeignet sind

Wenn Sie es mit einem abgeriebenen Draht in einem zugänglichen Bereich zu tun haben – z. B. entlang der Trennwand, unter der Motorhaube oder in einem sichtbaren Kabelbaum – können Sie das normalerweise selbst erledigen. Meine Methode: Schneiden Sie den beschädigten Abschnitt vollständig heraus. Fügen Sie ein neues Stück Draht gleichen Querschnitts mit hochwertigen Crimpverbindern ein und verwenden Sie immer, immer wärmeschrumpfende Hülse mit Klebeschicht über der Crimpstelle. Diese Klebeschicht schützt vor Feuchtigkeit und verhindert zukünftige Korrosion und Widerstandsprobleme. Verwenden Sie niemals Standard-Steckverbinder ohne Abdichtung. Ein Löten ist optional, aber wenn Sie es tun, stellen Sie zuerst eine gute mechanische Verbindung her, dann löten und isolieren Sie erneut mit wärmeschrumpfender Hülse mit Klebeschicht. Nach dem Spleißen wickeln Sie den Kabelbaum mit geeignetem Kabelband neu (nicht mit billiger Isolierband, die nach einem Jahr aufrollt) und sichern Sie den Strang vor Reibungspunkten. Richtig gemacht, hält diese Reparatur länger als das Fahrzeug.

Der Austausch eines defekten Bauteils, wie eines Gebläsemotors, eines Sitzverstellmoduls oder eines Scheinwerferschalters, ist mit einfachen Handwerkzeugen oft ebenfalls für Heimwerker machbar. Der entscheidende Schritt ist hier, den Fehler zuerst zu isolieren. Ziehen Sie das verdächtige Bauteil ab, und testen Sie den Stromkreis erneut auf Kurzschluss oder Überlast. Wenn Ihr Widerstand-zu-Masse nun „OL“ anzeigt oder der Stromverbrauch im Sollbereich liegt, haben Sie bestätigt, dass das Bauteil defekt war. Schließen Sie es wieder an und prüfen Sie nach dem Austausch den Stromverbrauch, um normale Funktion zu bestätigen.

Wann Sie einen Profi rufen sollten: Nur für Fachwerkstätten empfohlene Reparaturen

Einige elektrische Fehler liegen einfach außerhalb der Reichweite eines typischen Heimwerkers, und ehrlich gesagt, selbst für erfahrene Profis können sie Kopfschmerzen verursachen. Wenn ein Kurzschluss tief im Türfaltenbalg, unter dem Teppich oder innerhalb eines komplexen Armaturenbrettkabelbaums liegt, ist es Zeit, einen Profi zu rufen. Sie benötigen Original-Schaltpläne, Pinbelegungen und Spezialwerkzeuge wie ein Endoskop oder einen Ton-Generator, um diese Leitungen zu verfolgen. Der Prozess umfasst das Trennen von Steckverbindungen, das Testen einzelner Abschnitte und das systematische Eingrenzen der Fehlerstelle. Bei manchen Fahrzeugen, wie bestimmten GM-BCM-Sicherungsproblemen oder elektrischen Problemen bei Volkswagen, führt der Fehler oft zu einem korrodierten C3-Stecker oder einem defekten Verteilerblock – Bereiche, die tiefes Systemwissen und oft Spezialwerkzeuge erfordern. In solchen Fällen ist das Verlegen eines neuen Nebenkabelbaums oft schneller, zuverlässiger und letztlich kostengünstiger, als einen beschädigten vor Ort zu reparieren.

Nicht reparierbar: Wenn Austausch die einzige Option ist

Es gibt auch Fälle, in denen eine Reparatur keine Option ist. Wenn der Kurzschluss innerhalb eines Steuergeräts (ECU), eines BCM (Body Control Module) oder eines Kombiinstruments liegt, reparieren Sie Leiterplatten vor Ort einfach nicht. Diese sind versiegelte Einheiten, und der Versuch, sie zu reparieren, ist meist sinnlos. Dasselbe gilt für Kabelbäume, die in Strukturteile eingegossen oder in Bleche eingekapselt sind – wenn Sie nicht auf den Draht zugreifen können, um ihn richtig zu verbinden, ersetzen Sie die gesamte Baugruppe. Bei wertvollen Modulen beachten Sie, dass die Kompatibilität entscheidend ist. Viele erfordern Programmierung oder Fahrzeug-Identifikationsnummer (VIN)-Anpassung, was ein weiterer Grund ist, warum eine Fachwerkstatt mit den richtigen Diagnosegeräten notwendig ist.

Diesen Schritt überspringen zu viele Menschen. Gehen Sie niemals davon aus, dass die Reparatur funktioniert hat, nur weil die Sicherung fünf Minuten gehalten hat. Sie müssen es ordnungsgemäß überprüfen. Bei jeder Verdrahtungsreparatur überprüfe ich immer mit abgetrennter Batterie erneut meinen Widerstand-zu-Masse am Lastseite-Kontakt der Sicherung. Sie sollten „OL“ oder mindestens 10.000 Ohm sehen. Jeder niedrigere Wert bedeutet, dass noch ein Massepfad vorhanden ist, den Sie übersehen haben, oder dass Ihre Verbindung nicht perfekt ist.

Dann schließen Sie die Batterie wieder an und aktivieren den Stromkreis. Führen Sie einen Spannungsabfalltest unter Volllast durch. Legen Sie eine DMM-Messspitze auf die Plusseite der Sicherung und die andere an den Pluspol des Bauteils. Bei laufendem Gerät sollte der Unterschied unter 0,5 V liegen. Höhere Werte bedeuten, dass Widerstand verbleibt – möglicherweise eine schlechte Verbindung, ein korrodierter Stecker, den Sie übersehen haben, oder sogar ein Problem auf der Masseseite des Stromkreises (die ebenfalls überprüft werden muss).

Bei einem ausgetauschten Bauteil lassen Sie den Stromkreis 10–15 Minuten laufen, schalten ihn ein und aus. Verwenden Sie Ihr Klemmamperemeter, um zu prüfen, ob der Stromverbrauch im Sollbereich liegt. Ein gesunder Gebläsemotor sollte z. B. im Hochlauf 8–12 A ziehen, nicht 15 A oder mehr. Wenn er nahe der Sicherungsgrenze liegt, könnte das neue Teil defekt sein oder die mechanische Belastung klemmt noch irgendwo.

Bei den schwierigen intermittierenden Fehlern müssen Sie die Bedingungen erneut simulieren. Wackeln Sie an Kabelbäumen, öffnen und schließen Sie Türen, sprühen Sie Wasser auf Dichtungen (wenn es ein feuchtigkeitsbedingtes Problem war). Wenn die Sicherung hält und die Funktion stabil ist, sind Sie wahrscheinlich auf der sicheren Seite. Aber scheuen Sie nicht davor zurück, es eine halbe Stunde laufen zu lassen und später nach Anzeichen von Hitze oder ungewöhnlichem Verhalten zu prüfen.

Reparaturen hängen nicht nur von der technischen Machbarkeit ab, sondern müssen auch finanziell sinnvoll sein. Als Techniker muss ich diese Gespräche ständig mit Kunden führen. So sehe ich die Kosten typischerweise:

Einfache Drahtreparatur (zugänglich):

DIY-Kosten: 20–50 $ (für gute Werkzeuge/Materialien).

Werkstattkosten: 100–300 $.

Erfolgsrate: Hoch (>95 %), wenn korrekt durchgeführt.

Sekundäres Risiko bei Misserfolg: Eine schlechte Verbindung erzeugt einen Widerstandspunkt mit Wärmeentwicklung oder einem wiederkehrenden Kurzschluss. Dies kann die Isolierung schmelzen und weitere Schäden verursachen.

Bauteilaustausch (z. B. Gebläsemotor):

DIY-Kosten: 50–200 $ (Teilekosten).

Werkstattkosten: 300–600 $.

Erfolgsrate: Sehr hoch, vorausgesetzt, die Diagnose hat das Bauteil korrekt als defekt identifiziert.

Sekundäres Risiko bei Misserfolg: Gering, es sei denn, das zugrunde liegende mechanische Problem (wie ein verklemmender Mechanismus) wurde nicht behoben, was das neue Teil zerstören wird.

Professionelle Kabelbaumdiagnose/-reparatur:

DIY-Kosten: Nicht wirklich anwendbar, da Spezialwerkzeuge und Kenntnisse erforderlich sind.

Werkstattkosten: 500–1500 $+. Dies kann schnell steigen, je tiefer der Fehler liegt.

Erfolgsrate: Hoch.

Sekundäres Risiko bei Misserfolg: Falschdiagnose kann zu wiederholten Arbeitskosten führen; eine unvollständige Reparatur kann latente Fehler hinterlassen, die später zurückkehren.

ECU- oder BCM-Austausch:

DIY-Kosten: 300–1000 $+ (Teilekosten).

Werkstattkosten: 500–2000 $+ (einschließlich Programmierung, die oft zwingend erforderlich ist).

Erfolgsrate: Sehr hoch.

Sekundäres Risiko bei Misserfolg: Falsche Programmierung, falsche Software oder ein unentdeckter Verdrahtungsfehler kann das neue Gerät beschädigen und eine teure Reparatur noch teurer machen.

Die harte Wahrheit ist: Wenn die Reparatur tiefgreifende Kabelarbeiten oder ein wichtiges Steuermodul erfordert und die Gesamtkosten etwa die Hälfte des Marktwerts des Fahrzeugs erreichen, lohnt es sich zu fragen, ob die Reparatur sinnvoll ist. Ich habe schon gesehen, wie Leute 1.200 $ ausgegeben haben, um ein BCM und einen Kabelbaum in einem 3.000 $-Auto zu ersetzen – technisch möglich, aber wirtschaftlich fragwürdig. Berücksichtigen Sie die Ausfallzeiten, die Frustration und das Risiko weiterer Folgeschäden, und manchmal ist der klügste Schritt, Verluste einzubegrenzen und dieses Geld in ein zuverlässigeres Fahrzeug zu investieren. Es ist schwer zu hören, aber es ist die Wahrheit.

Die meisten direkten Kurzschlüsse sind vermeidbar. Die häufigste Ursache, die ich sehe? Schlechte Verlegung. Jedes Mal, wenn Sie neue Leitungen verlegen – sei es für ein Nachrüst-Audiosystem, Anhängerscheinwerfer oder Zusatzscheinwerfer – müssen Sie unbedingt Dichtungshülsen verwenden, wenn Leitungen durch Metall führen, Schutzschläuche (Split-Loom) verwenden und sie vor scharfen Kanten, starker Hitze und beweglichen Teilen sichern. Ich empfehle immer wärmeschrumpfende Hülse mit Klebeschicht für jede Verbindung, sogar bei Werksverbindungen, wenn ich sie repariere. Es ist ein kleiner Schritt, der Feuchtigkeitseintritt und Isolationsversagen in Zukunft verhindert und Ihnen später Ärger erspart.

Ignorieren Sie keine frühen Warnzeichen. Ein flackerndes Licht, ein Fenster, das zögert, oder eine Sicherung, die einmal durchbrennt und dann wieder funktioniert – das ist nicht zufällig. Das ist ein intermittierender Fehler, der sich zu einem Totalausfall entwickelt. Untersuchen Sie ihn frühzeitig, bevor er Sie unterwegs stehen lässt oder weitere Schäden verursacht. Verwenden Sie zum Testen immer ein gesichertes Brückenkabel oder einen eingebauten Leistungsschalter. Er schaltet sich automatisch zurück und ermöglicht es Ihnen, den Stromkreis sicher zu betreiben, ohne während der Diagnose ein Dutzend Sicherungen zu durchbrennen.

Verstehen Sie schließlich die elektrische Anordnung Ihres Fahrzeugs. Wissen Sie, wo die Hauptstromverteilung ist, wie man ein Sicherungskastendiagramm liest und was jeder Stromkreis versorgt. Vertrautheit mit dem Ohmschen Gesetz hilft auch – Spannung geteilt durch Widerstand ergibt Strom. Niedriger Widerstand (wie bei einem Kurzschluss) bedeutet höheren Strom, der den Überstromschutz auslöst. Das ist nicht nur Theorie; es ist die Grundlage dafür, warum Ihre Sicherung immer wieder durchbrennt.
