Warum brechen bei Ford Ranger und Toyota Hilux die Antriebswellen beim Offroad-Fahren?

Okay, sprechen wir über einen kaputten Antriebswellen. Wenn Sie schon einmal einen Ausfall hatten, wissen Sie, dass es kein schöner Tag ist. Und wenn nicht, werden Sie gleich lernen, worauf Sie achten müssen und, noch wichtiger, was Sie tun sollten, wenn es passiert. Ich schraube seit über 25 Jahren an Lastwagen, und ich habe mehr als genug dieser Ausfälle gesehen. Glauben Sie mir, das ist ein Chaos, das Sie vermeiden wollen.

Sie fahren hart, vielleicht klettern Sie einen felsigen Trail hinauf, die Reifen graben sich ein, die Drosselklappe ist geöffnet. Dann passiert es: ein plötzlicher, lauter metallischer BANG oder KLUNK direkt unter Ihrem Sitz. Sofortiger Verlust der Antriebskraft. Ihr Lkw bewegt sich einfach nicht mehr vorwärts. Wenn Sie noch rollen, hören Sie vielleicht ein schlimmes Schleif- oder Schleifgeräusch, während die jetzt lose Antriebswelle über den Boden schleift, oder vielleicht schlägt sie nur gegen Ihre Unterbodenschutzplatte. Das ist die klassische Signatur eines Antriebswellenversagens, ganz einfach.

Manchmal bekommen Sie jedoch eine Warnung. Ich hatte Kunden, die über eine zunehmende Vibration durch die Bodenwanne berichteten, die sich mit steigender Geschwindigkeit verschlimmert. Oder vielleicht ist es ein harmonisches Zittern, als würde der ganze Lkw eine schlechte Melodie summen. Das ist normalerweise ein Kardangelenk, das um Hilfe schreit, oder vielleicht ist die Welle selbst aus dem Gleichgewicht geraten. Es sagt Ihnen, dass es gleich ausfällt, und Sie sollten besser hinhören.

Okay, Sie haben die Symptome: kein Antrieb, laute Geräusche, vielleicht eine heftige Vibration. Obwohl die Antriebswelle ein Hauptverdächtiger ist, ist sie nicht das einzige Teil, das diese Probleme verursachen kann. Sie müssen bestätigen, was tatsächlich gebrochen ist, bevor Sie etwas auseinandernehmen oder teure Teile bestellen. Eine Fehldiagnose kann viel Zeit und Geld kosten. So gehe ich normalerweise vor, um es einzugrenzen:

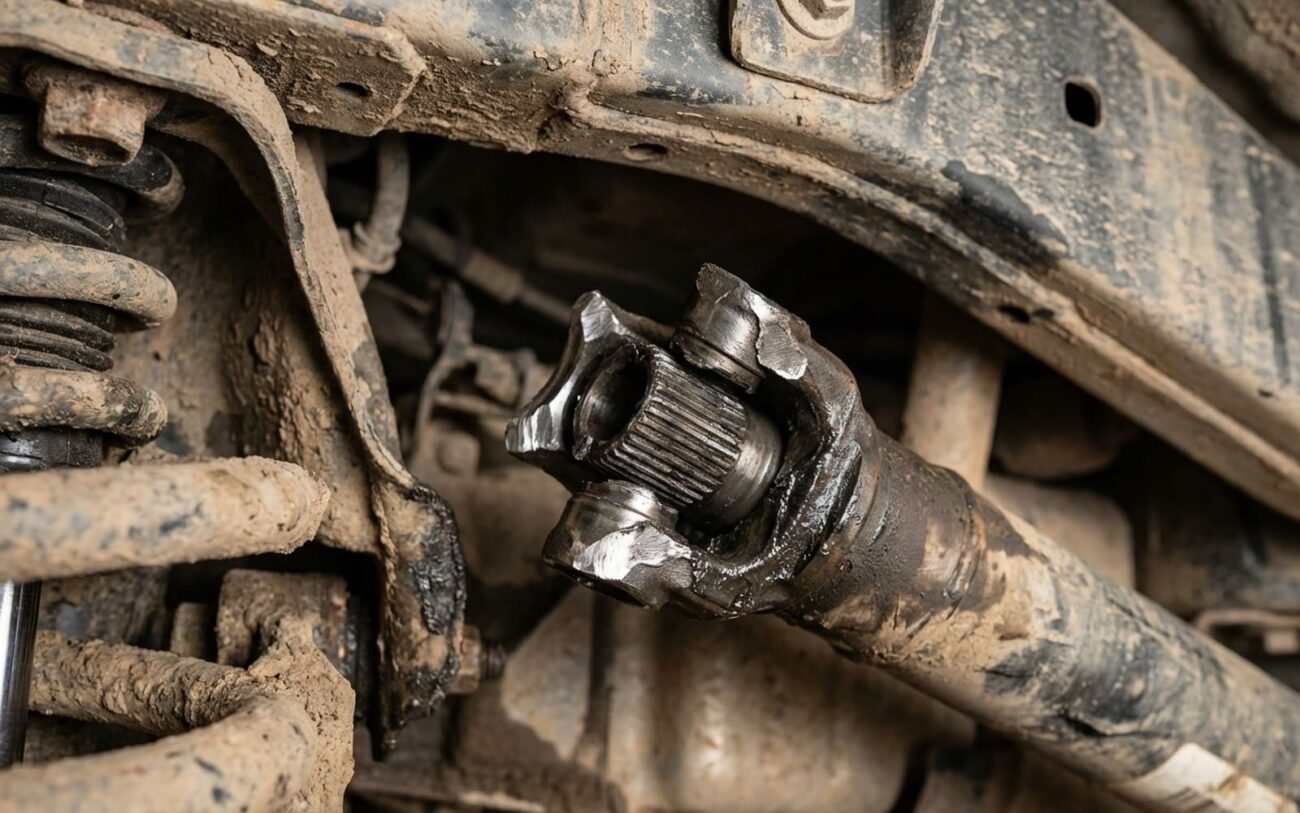

Wenn ich sage, die Antriebswelle „ist gebrochen“, spreche ich normalerweise vom Versagen des Hauptrohrs, nicht nur eines Kardangelenks oder einer Gleitgabel. Dieses Rohr steht unter ständiger Torsionsbelastung, Vibration und Biegebeanspruchung, besonders beim Offroad-Fahren. Die häufigsten Bruchstellen sind sogenannte „Spannungskonzentrationen“ – Stellen, an denen sich die Geometrie abrupt ändert, wie die Schweißnaht zwischen Stahlrohr und Endgabel. Mit der Zeit setzt Materialermüdung ein, die einen winzigen Riss verursacht, der langsam wächst, bis die Welle einfach auseinanderbricht. Das sehe ich häufiger, als Sie denken, besonders bei hoch gelaufenen oder stark beanspruchten Lkws wie dem Toyota Hilux oder älteren Ford Rangers.

Ein weiterer großer Schuldiger ist Schlagbeschädigung. Sie sind auf dem Trail, treffen auf einen Felsen, und BAM – die Antriebswelle schlägt dagegen. Das verursacht eine Delle oder eine Beule. Diese Stelle wird sofort zu einer Schwachstelle, wie eine Falte in einer Büroklammer. Beim nächsten Stoß, Radhopser oder wenn Sie viel Drehmoment einleiten, konzentriert sich die gesamte Belastung genau dort, und das Rohr kann sauber in zwei Hälften brechen. Ich habe viele Wellen aus Lkws gezogen, die Haarrisse genau entlang einer Aufprallstelle hatten.

Dann gibt es noch die Torsionsüberlastung. Das passiert, wenn plötzliche, massive Drehmomentstöße auftreten, die das, was die Welle verkraften kann, überschreiten. Denken Sie an aggressives Fahren: ein hartes Kupplungsloslassen, wild drehende Reifen, die plötzlich Grip finden, oder starker Radhopser beim Steigfahren. Dieser Schock kann die Welle verdrehen oder abscheren, besonders im verzinnten Bereich der Gleitgabel. Und obwohl ein defektes Kardangelenk technisch gesehen keine „gebrochene Antriebswelle“ ist, kann sein Zusammenbruch die Welle definitiv zerstören, indem er heftige Unwucht und Peitschbewegungen verursacht. Es ist wie eine Kettenreaktion.

Sie haben also eine Antriebswelle, die bessere Tage gesehen hat. Was Sie tatsächlich dagegen tun können, hängt vollständig vom Schaden ab, sobald Sie die Welle abgebaut und gründlich geprüft haben. Lassen Sie uns die realistischen Optionen durchgehen.

Eine erfolgreiche Reparatur geht nicht nur darum, alles wieder zusammenzubauen; es geht darum, zu beweisen, dass es tatsächlich funktioniert hat. Wenn Sie eine Welle gerichtet und neu gewuchtet haben, ist das einzige akzeptable Ergebnis Null-Vibration. Keine. Nicht im Leerlauf, nicht bei 30 mph und definitiv nicht bei Autobahngeschwindigkeiten. Jeder anständige Wuchtservice sollte Ihnen eine Auswertung geben, die zeigt, dass die Restunwucht innerhalb der Toleranz liegt – idealerweise unter 0,5 Unze-Zoll. Wenn nicht, oder wenn Sie immer noch ein Zittern spüren, ist es nicht behoben.

Wenn ich eine neue oder überholte Welle einbaue, prüfe ich drei kritische Dinge: Erstens, reibungsloser Betrieb (keine Vibration, offensichtlich). Zweitens, Bewegungsfreiheit – stellen Sie sicher, dass keine Blockierung auftritt, wenn die Aufhängung ihre volle Kompression und Auslenkung durchläuft. Drittens, Dichtigkeit der Dichtungen. Bevor ich alles wieder anschließe, reinige ich die Flansche des Verteilergetriebes und des Differenzials immer mit einem Hochdruckreiniger. Das macht es viel einfacher, später frische Lecks zu erkennen. Und um Himmels willen, verwenden Sie einen Drehmomentschlüssel für alle Befestigungselemente: Kardangelenk-Bänder, Gleitgabelschrauben und Flanschmuttern. Eine lose Flanschschraube kann sich genau wie ein Unwuchtsproblem anfühlen. Nach einigen Meilen sage ich meinen Kunden immer, sie sollen zurückkommen, damit ich das Drehmoment erneut prüfen und auf eventuelle Verfärbungen durch Hitze oder Bewegung an den Gelenken achten kann.

Okay, sprechen wir über Geld. Die Reparaturkosten können stark schwanken, je nachdem, was gemacht wird und von wem. Hier ist eine realistische Aufschlüsselung basierend auf dem, was ich in der Werkstatt sehe und was Teile normalerweise kosten.

Keiner möchte zweimal mit einer gebrochenen Antriebswelle zu tun haben. Die Vorbeugung beginnt mit regelmäßiger Inspektion und Wartung. Wenn Ihre Kardangelenke oder Gleitgabel Schmierfittings (Zerks) haben, sollten Sie diese alle zwei Ölwechsel schmieren. Es ist ein kleiner Schritt, aber er verhindert inneren Verschleiß und Korrosion, die zu Unwucht und letztlich zum Ausfall führen. Nach jeder ernsthaften Offroad-Fahrt sollten Sie unters Fahrzeug kriechen. Prüfen Sie physisch auf Spiel oder Blockierung der Kardangelenke. Achten Sie auf frische Dellen an der Welle, fehlende Auswuchtgewichte oder Anzeichen dafür, dass sie mit Ihrer Unterbodenschutzplatte oder dem Rahmen in Kontakt kommt.

Achten Sie auch auf neue Vibrationen – besonders solche, die in einem bestimmten Geschwindigkeitsbereich auftreten, z. B. 45–55 mph. Das ist ein klassisches Zeichen für Antriebswellen-Unwucht oder Kardangelenk-Verschleiß. Ignorieren Sie es nicht. Ihr Lkw sagt Ihnen, dass etwas nicht stimmt, bevor er komplett versagt.

Bei angehobenen Lkws – egal ob Ford Ranger oder Toyota Hilux – ist die eigentliche Lösung oft nicht nur ein Ersatz, sondern eine Antriebsstrang-Aufrüstung. Eine Anhebung erhöht den Antriebswellenwinkel, was die Belastung der Kardangelenke verstärkt und vorzeitige Ermüdung verursachen kann. Ein Doppelkardangelenk (CV) am Verteilergetriebe-Ende hilft, diese steilen Winkel viel gleichmäßiger zu bewältigen als ein Standard-Kardangelenk. Kombinieren Sie das mit einem dickerwandigen Rohr oder einer einteiligen Wellenkonstruktion, und Sie verbessern Ihre Haltbarkeit erheblich. Wir sprechen hier von der Verhinderung des Problems, nicht nur von der Reparatur.

Aftermarket-Marken wie Tom Wood’s, Inland Empire Driveline und Spicer sind dafür bekannt, Wellen speziell für Hochwinkel- und Hochdrehmoment-Offroad-Einsatz zu bauen. Das sind keine bloßen Ersatzteile; es sind Upgrades, die darauf ausgelegt sind, wiederholte Ausfälle zu verhindern. Wenn Sie aggressive Reifen fahren oder eine drehmomentsteigernde Abstimmung haben, ist das keine Übertreibung. Es ist einfach nur gesunder Menschenverstand.
