Sie kennen das Spiel. Sie fahren an eine DC-Schnellladestation, stecken den großen CCS-Stecker ein, und Ihr Elektrofahrzeug beginnt den digitalen Handschlag. Das Display leuchtet auf, alles sieht kurz gut aus, dann… nichts. Oder es beginnt zu laden, aber nur mit Geschwindigkeiten wie beim Laden der Stufe 2, oder es bricht nach 10, 20, vielleicht 30 Sekunden komplett ab. Wenn Ihnen das bekannt vorkommt, sind Sie nicht allein. Nach über 25 Jahren in diesem Geschäft, darunter ein erheblicher Teil mit Elektro- und Hybridfahrzeugen, habe ich dieses Muster bereits bei nahezu jeder verfügbaren Plattform beobachtet, insbesondere bei älteren BMW i3 und anderen frühen Serien-Elektrofahrzeugen.
Wie ein Fehlschlag beim Schnellladen sich anfühlt (und was er bedeutet)
Wenn Ihr Fahrzeug nicht schnell laden kann, ist das nicht nur lästig; es handelt sich um einen Ausfall eines Kernsystems. Das Fahrzeug und die Ladestation kommunizieren definitiv – der anfängliche Austausch bestätigt, dass der grundlegende ISO-15118- und SAE-J1772-Handshake stattgefunden hat. Sie haben gegenseitig Sicherheit und Fähigkeiten verifiziert. Doch dann erkennt etwas im Hochvolt-System des Fahrzeugs, meistens das On-Board-Ladegerät (OBC) oder das Batteriemanagementsystem (BMS), einen internen Fehler und bricht die Ladesitzung ab.
Häufig hören Sie ein scharfes Klicken aus dem Bereich der vorderen oder hinteren Ladebuchse. Das sind die Hochvolt-Kontaktoren des OBC, die versuchen, sich zu schließen, oder schlimmer, die aufgrund eines Steuerungs- oder Sensorenproblems nicht richtig schließen. Wenn sie sich nicht schließen, fließt kein Hochstrom.
Ein weiteres häufiges Szenario ist, wenn das Fahrzeug anzeigt, dass es lädt, aber der Strom viel zu niedrig ist – etwa 20–30 Ampere an einer Station, die 150 kW bereitstellen kann. Sie erreichen kaum Geschwindigkeiten wie beim Laden der Stufe 2, wenn überhaupt. Dies weist meist auf ein Problem mit der Leistungsstufe des OBC oder eine gestörte Kommunikation über den Power-Line-Communication-(PLC)-Kanal zwischen Fahrzeug und Station hin. Das Fahrzeug glaubt möglicherweise, volle Leistung anzufordern, aber das OBC kann sie entweder nicht liefern oder interpretiert die Anforderung nicht korrekt.
Fehlerspeichercodes (DTCs) sind hier absolut entscheidend. Bei einem BMW i3 beispielsweise schreit ein Code wie „CDA118“ „Kommunikationsplatine des OBC ausgefallen“. Doch hier ist die harte Wahrheit, die ich im Laufe der Jahre gelernt habe: Wiederholtes Versuchen, ein defektes System schnell aufzuladen, kann die Situation viel, viel schlimmer machen. Jede abgebrochene Ladesitzung kann zu Lichtbogenbildung an den OBC-Kontaktoren führen, die sich möglicherweise verbinden oder die Steuerplatine vollständig zerstören. Was als reparabler Fehler begann, kann sich schnell zu einer zwangsläufigen Komplettersetzung entwickeln.
Diagnose des Fehlers: Ladebuchse, OBC oder etwas anderes?
Wenn ein Kunde ein Elektrofahrzeug mit Schnellladeproblemen vorstellt, ist mein erstes Ziel, herauszufinden, ob das Problem am Einstiegspunkt liegt – also an der CCS-Buchse selbst – oder tiefer im Fahrzeug, beim On-Board-Ladegerät. Das ist kein Raten; es ist ein strukturierter Diagnoseprozess, der richtige OEM-Diagnosetools, ein gutes Multimeter und strikte Einhaltung der Hochvoltsicherheitsprotokolle erfordert. Mit einer Handy-App oder einem generischen OBD2-Lesegerät kommen Sie nicht weiter. Sie müssen auf die CAN-Bus-Kommunikation des Fahrzeugs, Echtzeit-Parameter-IDs (PIDs) zugreifen und Systemselbsttests anweisen können.
Die goldene Regel: Zuerst das AC-Laden prüfen
Dies ist der wertvollste diagnostische Hinweis, den ich Ihnen geben kann. Wenn Ihr Fahrzeug normal an einer AC-Ladestation der Stufe 2 (typischerweise 7–11 kW) lädt, bedeutet das, dass die primäre AC/DC-Umsetzung des OBC und seine Schnittstelle zur Batterie weitgehend intakt sind. Wenn das Laden der Stufe 2 funktioniert, ist der Fehler fast sicher auf den DC-Schnelllade-Pfad beschränkt: die DC-Pins der CCS-Buchse, ihre dedizierten Kommunikationsleitungen oder die DC-Leistungsstufe des OBC. Wenn sowohl AC- als auch DC-Laden fehlschlagen, ist das OBC der Hauptverdächtige, da es beide Arten der Energieumwandlung verarbeitet.
Häufige Symptome und mein Vorgehen
Sofortiger Abbruch der Ladesitzung (innerhalb von 30 Sekunden)
Dies ist ein klassisches Anzeichen für einen internen OBC-Fehler. Gemeint sind Hochvolt-Kontaktoren, die sich nicht schließen, ein Isolationsüberwachungsfehler oder ein Problem mit der DC-DC-Wandlerstufe. Es könnte ein defektes CCS-Kabel oder eine defekte Station sein, oder sogar ein Erdungsfehler im Ladekreis, aber in meiner Werkstatt ist das OBC meistens schuld.
Zur Bestätigung: Versuchen Sie es zunächst an zwei oder mehr bekannten, funktionierenden CCS-Stationen. Wenn es dort konsistent fehlschlägt, schließen Sie ein OEM-Diagnosetool an. Überwachen Sie den „Bereit zum Laden“-Status des OBC und dessen Isolationswiderstand gegen Hochspannung. Jeder Abfall oder das Ausbleiben des „Bereit“-Status weist auf das Fahrzeug hin.
Geringe oder keine Stromanstiegsrate
Wenn das Fahrzeug lädt, aber kaum, bedeutet dies oft, dass die Leistungsstufe des OBC verschlechtert ist, die PLC-Kommunikationsplatine Probleme macht oder Schäden an der DC-Bus-Verkabelung vorliegen. Manchmal kann das BMS die Leistung aufgrund von Zellungleichgewicht, extremer Batterietemperatur oder bereits hohem Ladezustand (SOC) begrenzen. Auch die Station selbst könnte eingeschränkt sein, aber das ist seltener, wenn andere Fahrzeuge dort problemlos laden.
Zur Bestätigung: Stellen Sie sicher, dass der Batterie-SOC zwischen 20–80 % liegt und die Temperatur im optimalen Bereich (20–30 °C / 68–86 °F) ist. Lesen Sie dann mit dem Diagnosetool die vom OBC gemeldete „maximal verfügbare Ladeleistung“ aus. Wenn das Fahrzeug angibt, dass es viel mehr aufnehmen sollte, als es tut, liefert das OBC nicht.
Klicken der Kontaktoren an der Buchse
Dieses typische Klicken kann auf einen Ausfall des Verriegelungsmechanismus der CCS-Buchse, ein Problem mit dem Näherungssensor oder einen Fehler im Steuerkreis des OBC für den Kontaktorantrieb hinweisen. Übersehen Sie nicht die einfachen Dinge: Eine schwache 12-V-Batterie kann allerlei elektrische Störungen verursachen oder eine schlechte Erdverbindung. Manchmal ist es sogar ein Problem mit dem Steuerpilot des EVSE (Ladestation).
Zur Bestätigung: Beginnen Sie mit einem Belastungstest der 12-V-Batterie. Prüfen Sie die CCS-Buchsenpins auf sichtbare Beschädigungen oder Korrosion. Überwachen Sie dann den Status „Ladeverbindung verriegelt“ mit Ihrem Diagnosetool. Wenn dieser nicht durchgängig „verriegelt“ anzeigt, wird das Fahrzeug keine Hochleistung initiieren.
Kommunikations-Fehlerspeichercodes (z. B. CDA118)
Diese Codes sind meist ziemlich eindeutig. Sie weisen auf ein Problem mit der internen Kommunikationsplatine des OBC oder eine Kabelbaumstörung zwischen CCS-Buchse und OBC hin. Seltener könnte es sich um PLC-Störungen der Ladestation oder allgemeines Netzrauschen im CAN-Bus des Fahrzeugs handeln, aber ich prüfe immer zuerst das Fahrzeug.
Zur Bestätigung: Löschen Sie die Codes und versuchen Sie eine AC-Ladung der Stufe 2. Wenn AC funktioniert, ist das Kommunikationsproblem spezifisch für den DC-Pfad. Führen Sie dann einen Durchgangstest an den CAN- und PLC-Leitungen von der Buchse bis zum OBC durch. Suchen Sie nach Unterbrechungen, Kurzschlüssen oder hohem Widerstand.
Warum diese Komponenten versagen
Diese Ausfälle sind nicht zufällig. Sie sind das Ergebnis von Konstruktionsbeschränkungen, Umwelteinflüssen und einfach den Belastungen des regulären Gebrauchs. Das On-Board-Ladegerät ist eines der am stärksten beanspruchten elektronischen Bauteile in einem Elektrofahrzeug. Es ist ein versiegeltes, hochdichtes Modul, das Wechselstrom aus dem Haushalt oder Gleichstrom von einer Schnellladestation in präzise geregelte Batteriespannung umwandelt. Es arbeitet unter enormer thermischer Belastung, besonders bei wiederholten Schnellladezyklen.
Meine Einschätzung zum thermischen Zyklus:
Denken Sie daran: Das OBC erwärmt sich während des Ladens stark und kühlt danach wieder ab. Diese ständige Ausdehnung und Kontraktion kann letztlich Lötstellen an stromstarken Bauteilen aufreißen. Eine beschädigte Lötstelle funktioniert manchmal nur sporadisch und führt zu diesen nervenaufreibenden, unregelmäßigen Ladeausfällen, die extrem schwer zu diagnostizieren sind.
Bei vielen BMW i3-Modellen, insbesondere den Varianten mit 94-Ah-Batterie, verwendet das OBC eine flüssigkeitsgekühlte Konstruktion. Obwohl effektiv, können diese Einheiten innere Mikrolecks oder Korrosion in den Kühlkanälen entwickeln. Wenn das passiert, kommt es zu thermischem Durchgehen und Platinausfall – es ist nur eine Frage der Zeit.

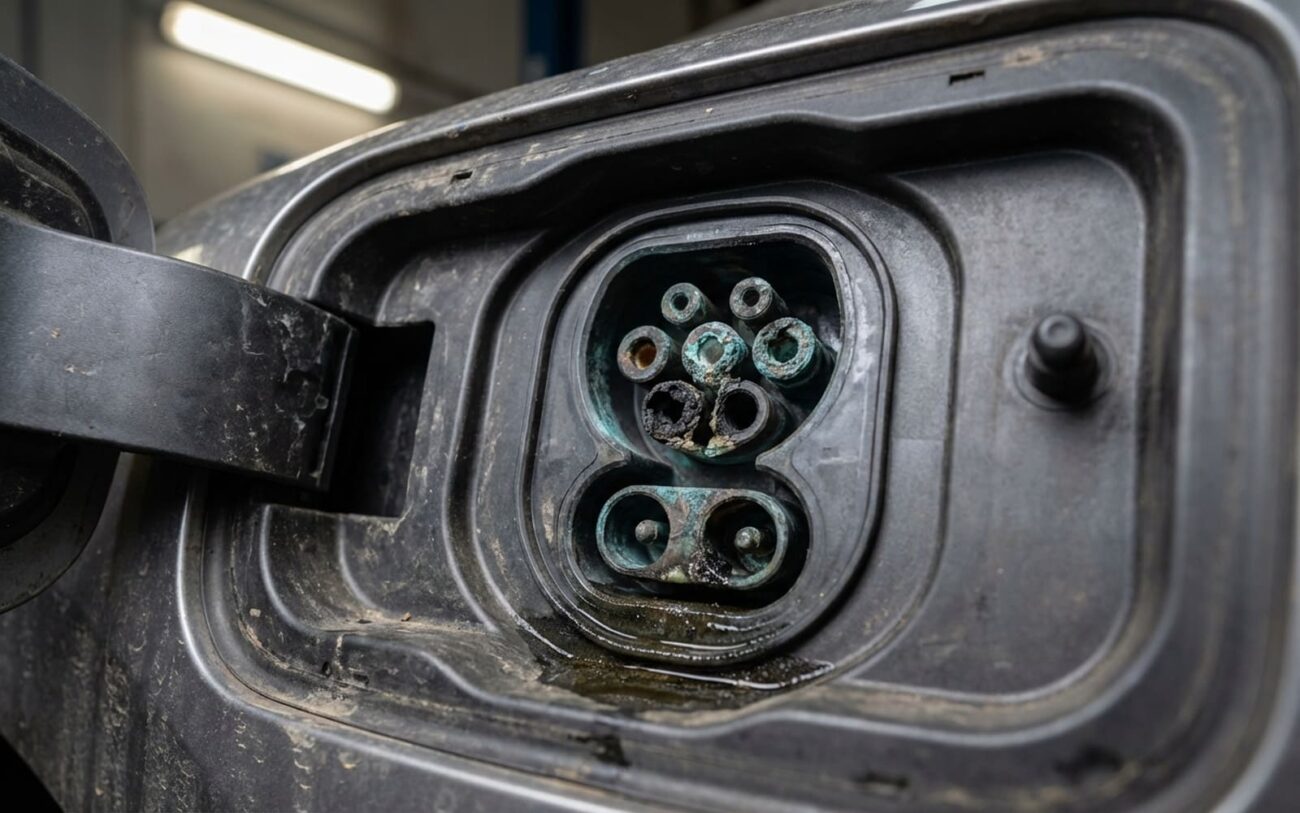

Auf der Seite der CCS-Buchse sind die Probleme meist mechanischer und umweltbedingter Natur. Der Verriegelungsmechanismus, der den schweren CCS-Stecker hält, verschleißt durch wiederholtes Ein- und Ausstecken. Eine schwache oder gebrochene Feder kann verhindern, dass die Buchse ein stabiles „verriegelt“-Signal an das Fahrzeug sendet, wodurch die Sitzung abgebrochen wird. Doch der eigentliche Killer ist schlechter Kontakt. Wenn die DC+ und DC– Pins korrodiert, verbogen oder mit Straßenschmutz verunreinigt sind, entsteht ein hoher Widerstand an der Kontaktstelle. Hoher Widerstand bedeutet Wärme – manchmal genug, um den Kunststoff um die Pins herum zu verfärben oder sogar zu schmelzen. Ich habe Buchsen gesehen, bei denen die Pins buchstäblich durch chronische Überhitzung festgeschmolzen waren.
Ihre Reparaturmöglichkeiten: Von der Reparatur bis zum Austausch
HOCHSPANNUNGSSICHERHEIT IST NICHT VERHANDLUNGSSACHE
Ich sage es klar: Der Austausch oder die Reparatur eines OBC ist KEINE Heimwerkerarbeit. Wir sprechen hier von lebensgefährlichen Spannungen. Hochspannungssicherheit, spezialisierte Modulkodierung und korrekte thermische Managementverfahren machen dies zu einer ausschließlich professionellen Tätigkeit. Unzureichende Handhabung kann zu tödlichem Stromschlag oder Fahrzeugbrand führen. Versuchen Sie dies nicht ohne entsprechende Ausbildung und Ausrüstung.
Reparaturüberprüfung: Hat es wirklich funktioniert?
Die Überprüfung der Reparatur ist in meiner Werkstatt unverzichtbar. Ein kurzer Stecktest reicht nicht aus. Bei jeder OBC-Reparatur oder -Ersetzung müssen Sie eine vollständige DC-Schnellladesitzung durchführen – mindestens vom 20 % auf 80 % Ladezustand – und dabei wichtige Parameter mit einem OEM-Diagnosetool überwachen. Achten Sie auf die Innentemperatur des OBC, vergleichen Sie den tatsächlichen Lade-Strom mit dem angeforderten Strom und stellen Sie sicher, dass die Kommunikation während des gesamten Vorgangs stabil bleibt. Jede Schwankung, unerwartete Abschaltung oder ein erneut auftretender DTC bedeutet, dass die Reparatur das Problem nicht vollständig behoben hat, und Sie sind wieder am Anfang.
Die finanzielle Realität und die schwierige Entscheidung
Sprechen wir über Geld. Diese Reparaturen sind nicht billig, und bei älteren Elektrofahrzeugen kann es sich manchmal anfühlen, als würde man gutes Geld für schlechtes ausgeben. Hier eine grobe Übersicht über die Kosten, basierend auf dem, was ich in der Praxis sehe:
| Reparaturart | DIY-Kosten | Werkstattkosten | Erfolgsrate | Sekundärisiken |
|---|---|---|---|---|
| OBC-Werkstättenreparatur | Nicht zutreffend | 736,00 € – 1,38 €0 | ~85 % | Kann nicht alle Fehlerarten beheben; Risiko eines erneuten Ausfalls. |
| OBC-Kompletttausch | Nicht zutreffend | 1,84 €0 – 3,22 €0+ | ~98 % | Hohe Anfangskosten; Kodierfehler können zum Ausfall führen. |
| Austausch der CCS-Buchse | Nicht zutreffend | 690,00 € – 1,10 €0 | ~99 % | Gering, wenn OEM-Verfahren befolgt werden. |
Für ein älteres Elektrofahrzeug, besonders eines mit geringem Wiederverkaufswert, können diese Kosten schwer zu verdauen sein. Es wird eine persönliche Entscheidung: Wie viel ist Ihnen zuverlässiges Schnellladen wert, und wie lange planen Sie, das Fahrzeug zu behalten?
Mein Rat, um dem Problem voraus zu sein
Wartungscheckliste für die Ladebuchse
-
Halten Sie die Ladebuchse sauber. Verwenden Sie eine weiche, trockene Bürste oder ein Tuch, um Schmutz zu entfernen. Stecken Sie niemals scharfe oder metallische Gegenstände in die Pins.
-
Prüfen Sie regelmäßig die Pins auf Verfärbungen (braune oder schwarze Stellen sind schlecht) oder grüne/weiße Korrosion. Wenn Sie etwas sehen, lassen Sie es prüfen.
-
Drücken Sie immer den Entriegelungsknopf am Stecker, bevor Sie ihn herausziehen. Reißt Sie ihn nicht einfach heraus; das belastet Verriegelung und Pins unnötig.
-
Wenn der Verriegelungsmechanismus locker wird oder Sie mehrfaches Klicken hören, bevor er einrastet, ist das ein Warnzeichen. Beheben Sie es, bevor er komplett ausfällt.
