Welche Anzeichen deuten auf einen Windungsschluss in der Wicklung hin?

Gut, sprechen wir über Wicklungsdefekte. Nach über 25 Jahren, in denen ich an allem geschraubt habe – von abgenutzten Pickups bis hin zu hochwertigen Importfahrzeugen – habe ich meinen Anteil an defekten Anlassern, Lichtmaschinen und Elektromotoren gesehen. Und wenn es um Wicklungen geht, ist es selten eine plötzliche, katastrophale Explosion. Meistens ist es ein langsamer Prozess, ein stilles Versagen, das viele Warnzeichen liefert, wenn man weiß, worauf man achten muss.

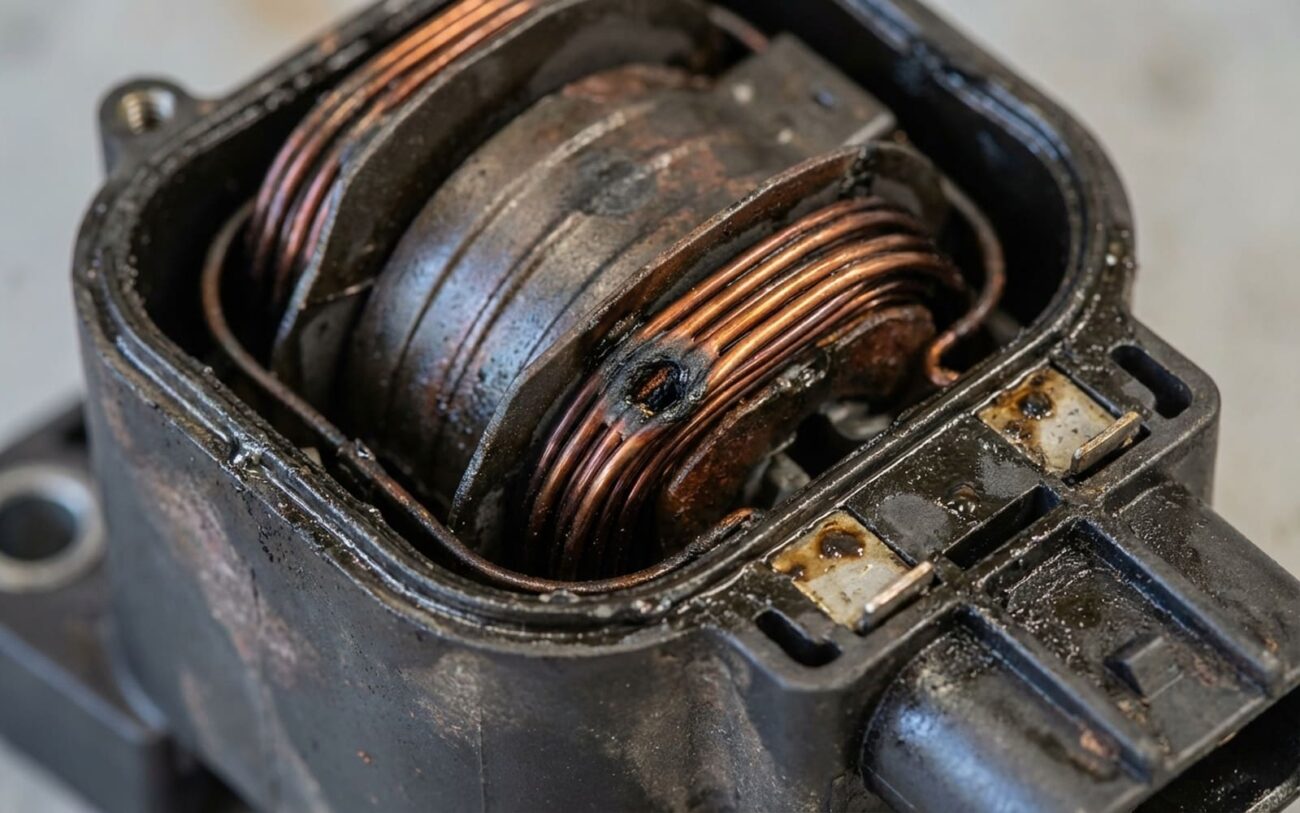

Ein Wicklungsdefekt beginnt klein – ein winziger Riss in der Isolierung zwischen zwei Windungen aus Kupferdraht im Inneren des Motors. Wir nennen das einen Windungsschluss oder Zwischenwindungsschluss. Es ist kein vollständiger Kurzschluss gegen Masse oder ein Unterbrechungsfehler, aber er reicht aus, um das magnetische Feld und die Effizienz des Motors zu stören. Und genau hier zeigen sich die Symptome.

Wenn diese Wicklungen versagen, hört das Bauteil nicht einfach auf zu funktionieren. Es arbeitet weiter, aber mit deutlichen Anzeichen. Ein Anlasser mit kurzgeschlossenen Ankerwicklungen? Er dreht langsam, klingt wie eine schwache Batterie, selbst wenn die Batterie brandneu ist. Eine Lichtmaschine mit defektem Stator? Sie liefert möglicherweise noch etwas Spannung, hält diese aber unter Last nicht aufrecht. Sie sehen, wie Ihre Scheinwerfer im Leerlauf schwächer werden, und Ihre Batterie bleibt ständig entladen. Gebläsemotoren für die Klimaanlage oder Kühlerlüfter laufen möglicherweise unregelmäßig oder stoppen einfach, wenn sie eigentlich hart arbeiten sollten.

Doch hier kommt der entscheidende Hinweis, der direkt auf die Wicklungen verweist: Während die Leistung abnimmt, steigt der Stromverbrauch stark an. Der kurzgeschlossene Pfad im Motor hat einen geringeren Widerstand, weshalb der Motor mehr Strom aufnimmt, um seine Aufgabe zu erfüllen. Dieser überschüssige Strom wird in Wärme umgewandelt – sogenannte I²R-Verluste – und kocht das Bauteil von innen heraus. Sie könnten sogar einen charakteristischen Brandgeruch wahrnehmen. Es riecht nicht nach Gummi oder Kunststoff, sondern scharf und ätzend, wie überhitzter Lack oder elektrische Isolierung. Das ist die Isolierung der Wicklungen, die buchstäblich verbrennt.

Viele Probleme können einem Wicklungsdefekt ähneln. Bevor Sie auch nur daran denken, einen Motor auseinanderzunehmen, müssen Sie zunächst die einfachen, häufigeren Ursachen ausschließen. Langsames Anlassen? Könnte eine schwache Batterie, korrodierte Kabel oder sogar mechanische Motorprobleme wie einen blockierten Motor sein. Schwache Beleuchtung? Vielleicht ist nur ein defekter Spannungsregler oder eine verschmutzte Masseverbindung schuld. Die Symptome von Wicklungskurzschlüssen überlappen sich mit zahlreichen anderen elektrischen und mechanischen Fehlern, daher ist es ein klassischer Anfängerfehler, sofort auf „defekte Wicklungen“ zu schließen.

So gehe ich normalerweise vor: Zuerst prüfe ich die häufigen Fehlverdächtigen, dann führe ich definitive Tests durch:

• Hoher Stromverbrauch, geringe Leistung

  Dies ist das Kennzeichen eines Wicklungskurzschlusses. Der Motor zieht viel Strom, kann aber keine Leistung liefern. Vergessen Sie jedoch nicht die ähnlichen Ursachen: blockierte Lager im Motor selbst, ein verklemmter Motor (beim Anlasser), oder ein verklemmtes Lüfterrad oder Gebläserad können ebenfalls dazu führen, dass der Motor stärker arbeitet und mehr Strom verbraucht, ohne dass ein Wicklungsdefekt vorliegt.


  Definitiver Test: Prüfen Sie das Bauteil am Prüfstand mit einem Stromzangenmessgerät. Bei einem Anlasser volle Spannung anlegen (normalerweise 12 V) und den Leerlaufstrom messen. Ein intaktes Gerät sollte innerhalb von 10–15 % der Spezifikation liegen. Ein defekter Anlasser? Ich habe gesehen, wie er 150–300 % der Spezifikation zog, während er kaum rotierte.

• Überhitzung

  Die lokalisierte Wärme durch übermäßigen Strom in kurzgeschlossenen Wicklungen kann bewirken, dass eine Seite des Gehäuses spürbar heißer ist. Prüfen Sie jedoch zuerst offensichtliche Ursachen: verstopfte Kühlrippen, einen defekten Lüfter oder mechanische Blockaden in der von dem Motor angetriebenen Komponente. All dies kann eine allgemeine Überhitzung verursachen.


  Definitiver Test: Nach Prüfung auf Verstopfungen ein Infrarot-Thermometer oder eine Wärmebildkamera unter Last verwenden. Ein Wicklungskurzschluss erzeugt oft einen deutlichen Hotspot, nicht nur gleichmäßige Erwärmung über das gesamte Bauteil.

• Leistungsabfall

  Dies ist ein allgemeiner Verlust an Drehmoment oder Leistung, da die beschädigten Wicklungen die elektromagnetische Effizienz verringern. Doch auch hier: ziehen Sie keine vorschnellen Schlüsse. Korrodierte oder lose Strom-/Masseverbindungen, ein schwaches Steuersignal oder ein defektes Relais oder eine Sicherung können ebenfalls dazu führen, dass ein Bauteil unter seiner Leistung bleibt.


  Definitiver Test: Führen Sie einen Spannungsabfalltest an Strom- und Massekreis unter Last durch. Ein Verlust von mehr als 0,5 V weist auf ein Verdrahtungsproblem hin. Bei Lichtmaschinen prüfen Sie die Wechselstromwelligkeit (AC-Ripple) am Gleichstromausgang mit einem Oszilloskop – mehr als 50 mV deuten auf ein Dioden- oder Statorproblem hin.

Sie haben die äußeren Ursachen ausgeschlossen und sind sich ziemlich sicher, dass das Problem im Inneren liegt. Die Wurzel des Problems ist fast immer ein Isolationsversagen, und das geschieht aus mehreren Gründen:

• Hitze und Alter: Jedes Mal, wenn ein Motor überhitzt, wird die Lack- oder Lackschicht-Isolierung spröder. Über die Jahre führen diese wiederholten Erwärmungs- und Abkühlzyklen zu Mikrorissen, die schließlich blankes Kupfer freilegen.

• Verschmutzung: Öl, Kühlmittel, Straßenschmutz – all dies kann in die Wicklungen eindringen. Diese Flüssigkeiten zersetzen die Isolierung im Laufe der Zeit. Ich habe gesehen, wie Öl aus einem undichten Ventildeckel die Feldspulen eines Anlassers innerhalb eines Jahres zerstört hat.

• Mechanische Belastung: Anlasser insbesondere erleiden starke Beanspruchung. Der Anker wird tausendfach gegen das Schwungrad geschlagen. Diese ständige Vibration und Erschütterung kann dazu führen, dass sich Drähte verschieben und aneinander oder am Kern reiben, wodurch die Isolierung schließlich durchgescheuert wird.

• Spannungsspitzen: Eine schlechte Batterieverbindung oder ein unsachgemäßer Überbrückungsstart kann einen Hochspannungsschub durch das System senden. Diese Spannungsspitze kann dünne Isolierung sofort durchschlagen, besonders bei älteren Motoren, bei denen die Isolierung bereits etwas müde ist.

• Herstellungsfehler: Es ist selten, aber es kommt vor. Ein winziger Kratzer im Draht während der Wicklung oder zu wenig Lackbeschichtung kann eine Schwachstelle erzeugen, die jahrelang auf den Ausfall wartet.

Sobald Sie einen Windungsschluss bestätigt haben, stehen Ihnen einige Wege offen, wobei einer bei modernen Fahrzeugen weitaus üblicher ist.

Für die überwiegende Mehrheit der Fahrer ist der Austausch der Baugruppe die klügste Entscheidung. Er ist schneller, zuverlässiger und verfügt in der Regel über eine solide Garantie. Umspulen lohnt sich nur bei Oldtimern, Fuhrparkfahrzeugen mit veralteten Teilen oder industriellen Anwendungen, bei denen die Ersatzkosten wirklich unerschwinglich sind. Als Faustregel gilt: Wenn die Kosten für das Umspulen mehr als 40 % eines neuen oder garantiert aufbereiteten Ersatzteils betragen, entscheiden Sie sich besser für den Austausch. Nur weniges ist frustrierender, als wochenlang auf ein Umspulen zu warten, nur um dann festzustellen, dass es aufgrund eines unentdeckten Kernproblems versagt.

Nachdem Sie ein Bauteil ausgetauscht oder neu gewickelt haben, gehen Sie nicht einfach davon aus, dass es funktioniert, nur weil es Strom bekommt. Sie müssen die Leistung unter realen Bedingungen überprüfen. Hier trennen sich die guten Techniker von den Ratehasen.

• Bei einem Anlasser sollte er den Motor gleichmäßig und schnell drehen – kein langsames „rrr-rrr“, sondern eine feste, gleichmäßige Drehung. Kein Zögern, kein Knirschen.

• Bei einer Lichtmaschine messen Sie die Systemspannung im Leerlauf mit allen Verbrauchern eingeschaltet (Klimaanlage auf vollen Touren, Scheinwerfer auf Fernlicht, beheizte Sitze, Heckscheibenheizung). Sie sollten mindestens 13,5 Volt sehen, idealerweise näher bei 14,2–14,4 V. Verwenden Sie ein gutes Multimeter oder ein Diagnosegerät, um die Spannung in Echtzeit zu überwachen.

Der eigentliche Test für jeden Elektromotor ist der Stromverbrauch und die Temperatur. Verwenden Sie ein Stromzangenmessgerät, um den Strom unter Last zu messen. Vergleichen Sie dies mit den Herstellerspezifikationen – ein ordnungsgemäß funktionierender Motor sollte innerhalb von 10 % seines Nennstroms liegen. Fahren Sie ihn dann 5–10 Minuten und prüfen Sie die Gehäusetemperatur mit einem Infrarot-Thermometer. Es sollte warm sein, aber nicht zu heiß zum Anfassen (über 70 °C ist ein klares Warnsignal). Wenn es professionell neu gewickelt wurde, verlangen Sie die Prüfergebnisse. Eine seriöse Werkstatt liefert Ihnen einen Isolationswiderstandswert aus einem Megohmmeter-Test. Sie sollten >100 Megohm gegen Masse messen. Doch selbst mit Prüfstandstests: Überprüfen Sie immer die Funktion im tatsächlichen Fahrzeugsystem.

Keiner möchte das zweimal durchmachen. Ein wenig vorbeugende Wartung hilft viel:

• Halten Sie Bauteile sauber: Lichtmaschinen und Anlasser, besonders die tief im Motorraum montierten, werden oft mit Schmutz, Salz und Dreck bedeckt. Reinigen Sie regelmäßig die Kühlrippen. Eine verstopfte Lichtmaschine kann Wärme nicht abführen und kocht ihre Wicklungen vorzeitig aus.

• Beheben Sie Lecks umgehend: Öl- oder Kühlmittellecks auf einem Anlasser oder einer Lichtmaschine sind eine langsame, stille Tötung. Beheben Sie Dichtungen am Ventildeckel, Wasserpumpenlecks oder Probleme am Ansaugkrümmer, bevor sie Ihre elektrischen Bauteile beschädigen.

• Verwenden Sie einen Batterieerhaltungsgerät: Für Fahrzeuge, die wochen- oder monatelang stehen, verhindert ein intelligenter Ladegerät tiefe Entladungen. Wiederholte vollständige Entladungen belasten das Ladesystem stark und verkürzen die Lebensdauer der Lichtmaschine.

• Überwachen Sie die Systemspannung: Achten Sie auf Ihr Armaturenbrettdisplay oder noch besser: verwenden Sie einen einfachen OBD2-Scanner. Ein gesundes System zeigt 13,8–14,4 Volt während der Fahrt an. Alles außerhalb dieses Bereichs erfordert Aufmerksamkeit.

• Hören und riechen Sie genau hin: Ihre Sinne sind Ihre besten Diagnosewerkzeuge. Ein Anlasser, der seinen schnellen, klaren Start verloren hat, sagt Ihnen etwas. Und ignorieren Sie niemals den leichten Geruch nach verbrannter Elektrik – er ist oft das allererste Anzeichen eines Isolationsversagens.
