Wie man die Schirmungsintegrität von Sensorleitungen prüft (z. B. von MAF- oder Kurbelwellensensoren)

Gut, sprechen wir über eines der frustrierendsten Probleme, das in meine Werkstatt rollt: intermittierende elektrische Störungen, verursacht durch ein versagendes abgeschirmtes Kabel. Nach 25 Jahren, in denen ich Schrauben gedreht habe, kann ich Ihnen sagen, dass dies keine typischen Unterbrechungen oder Kurzschlüsse sind. Nein, das sind die Art von Elektronikgremlins, die einen zur Verzweiflung bringen, weil sie kommen und gehen, oft ohne ersichtlichen Grund – oder zumindest scheint es zunächst so.

Mit was Sie es zu tun haben: EMV und eine beschädigte Abschirmung

Das Kernproblem hier ist elektromagnetische Störungen (EMV). Stellen Sie sich vor, Sie versuchen, neben einer lauten Baustelle ein Gespräch zu führen. Die Nachricht (Ihr Sensordaten) ist da, aber der ganze Umgebungsrauschen macht es unmöglich, sie zu verstehen. Genau das passiert, wenn EMV in ein Niederspannungssignalkabel eindringt. Der Computer (PCM) erhält „unplausible Signale“, was bedeutet, dass er Unsinn empfängt.

Jedes wichtige Sensor-Kabel – Kurbelwellenposition, Nockenwellenposition, MAF, manchmal sogar O2-Sensoren – verfügt über eine Abschirmung. Meistens ist dies ein geflochtener Kupfermantel, der um den Signalleiter gewickelt ist, und der wie ein Mini-Faradayscher Käfig wirken soll. Seine Aufgabe ist es, das gesamte elektrische Rauschen von Zündsystemen, Lichtmaschinen, elektrischen Fensterhebern – nennen Sie es – abzufangen und sicher an Masse abzuleiten, bevor es das Signal beeinträchtigen kann. Wenn diese Abschirmung beschädigt wird oder ihre Erdungsverbindung verliert, erfüllt sie ihre Aufgabe nicht mehr. Und dann beginnt das Problem.

Meine Vorgehensweise bei der Diagnose: Das eigentliche Problem isolieren

Die größte Herausforderung bei EMV ist, dass ihre Symptome denen vieler anderer häufiger Probleme ähneln: ein ausfallender Sensor, korrodierte Steckverbindung oder sogar eine schwache Systemerdung. Sofortige Reparatur der Verkabelung, ohne diese auszuschließen, ist eine sichere Methode, Stunden zu verschwenden und Teile an ein Problem zu werfen. Sie müssen prüfen, ob das Problem wirklich in der Abschirmung oder woanders liegt.

Wo ich anfange: Sichtprüfung und Grundlagenchecks

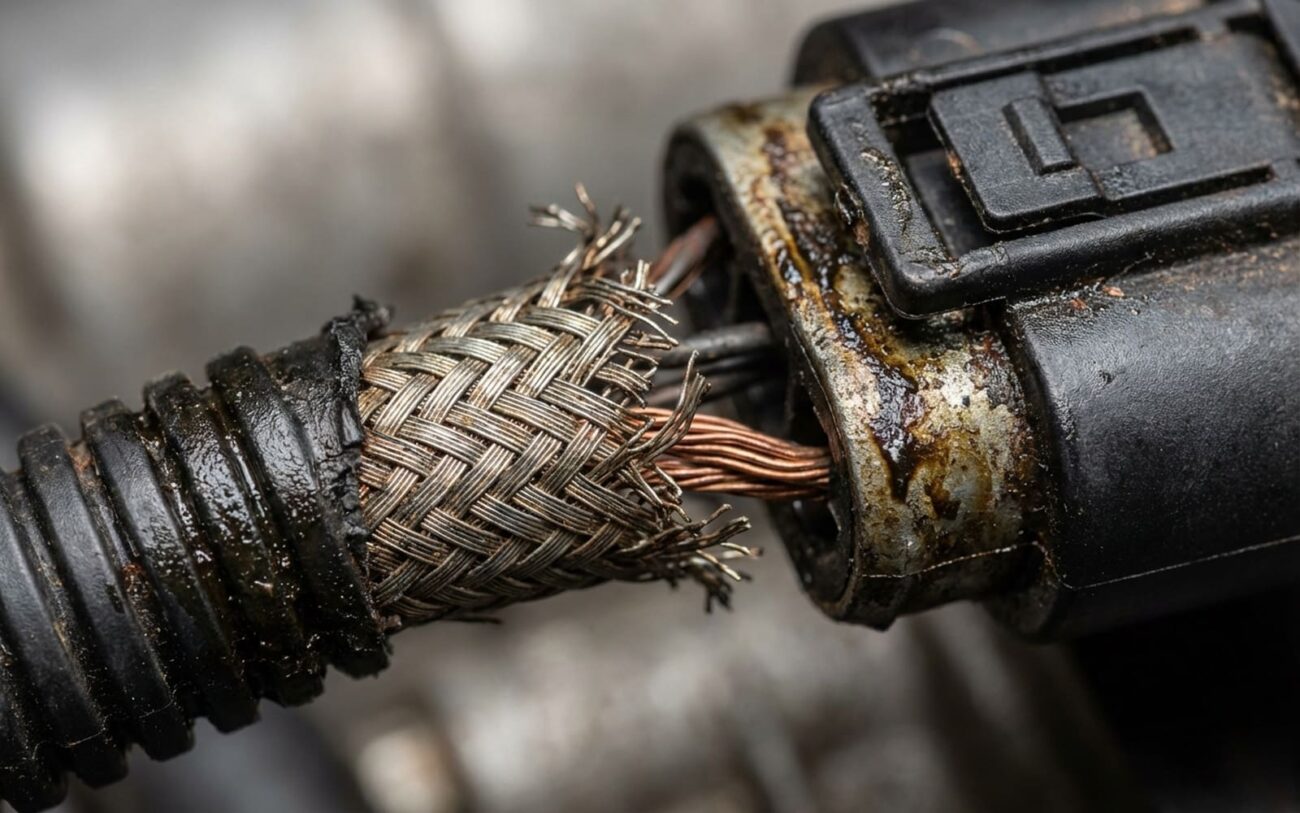

• Kabelbaum prüfen: Achten Sie auf offensichtliche Schäden – Abrieb, Schnitte, geschmolzene Isolierung oder freiliegendes Geflecht. Achten Sie besonders auf Bereiche, in denen der Kabelbaum scharf gebogen ist oder an Motorbauteilen oder der Trennwand reibt.

• Steckverbinder prüfen: Trennen und überprüfen Sie die Sensorsteckverbinder auf Korrosion, verbogene Stifte oder schlechte Kontaktkraft. Dies ist eine häufige Ursache für intermittierende Signale, unabhängig von EMV.

• Systemerdungen überprüfen: Eine schlechte Motor- oder Fahrwerksmasse kann allerlei seltsame elektrische Probleme verursachen. Prüfen Sie die Hauptbatterieerdungen, Motor-zu-Fahrwerk-Verbindungen und insbesondere die PCM-Massepunkte. Ich habe mehr als einen intermittierenden Kurbelwellensensor-Fehlercode gesehen, der durch einfaches Reinigen und Nachziehen einer lockeren PCM-Masseschraube behoben wurde.

Der entscheidende Test: Oszilloskop ist Ihr bester Freund

Wenn die Grundlagenchecks nichts ergeben, benötigen Sie ein Oszilloskop. Hier trennen sich die Teiletauscher von den Diagnostikern. So gehe ich vor:

1. Oszilloskop anschließen: Verbinden Sie das Oszilloskop mit dem Signalleiter des verdächtigen Sensors.
2. Statische Prüfung: Bei abgeschaltetem Motor beobachten Sie das Signal. Es sollte flach sein oder eine saubere Referenzspannung anzeigen.
3. Dynamische Prüfung (Motor läuft): Starten Sie den Motor und lassen Sie ihn im Leerlauf laufen. Beobachten Sie die Wellenform des Sensors. Sie sollte sauber und konstant sein.
4. Störungen hinzufügen: Dies ist der entscheidende Schritt. Beobachten Sie währenddessen das Oszilloskop und schalten Sie bekannte Störquellen ein. Schalten Sie die Klimaanlage ein, fahren Sie die elektrischen Fenster hoch/runter, aktivieren Sie die Kraftstoffpumpe (falls manuell möglich), schalten Sie den Lüfter ein oder drehen Sie einfach am Gas. Wenn Sie hochfrequentes „Rauschen“, unregelmäßige Ausschläge oder kurzzeitige Aussetzer im Sensorsignal sehen, wenn diese Systeme aktiviert werden, haben Sie Ihre EMV gefunden.

Dieser dynamische Test ist entscheidend. Er zeigt Ihnen, ob die Abschirmung versagt, das Signal vor äußeren elektrischen Störungen zu schützen. Sie suchen danach, dass der Rauschpegel deutlich ansteigt (wie die „450mV Rauschpegel“ in der Diagnosegrafik) oder dass das Signal sichtbar verzerrt wird.

Die Abschirmung selbst testen

Sobald Sie die Abschirmung verdächtigen, müssen Sie ihre Integrität überprüfen. Die Abschirmung soll das Rauschen ableiten, daher ist ihre Verbindung zur Masse entscheidend.

• Widerstand der Abschirmung gegen Masse: Suchen Sie den Punkt, an dem der Ablaufdraht der Abschirmung (normalerweise ein einzelner Draht vom Geflecht) mit Masse verbunden ist. Dies kann am Sensorstecker, im Kabelbaum oder am PCM sein. Messen Sie den Widerstand von diesem Ablaufdraht zu einer bekannten guten Motorerdung. Ich erwarte weniger als 0,5 Ohm. Alles darüber hinaus bedeutet, dass die Abschirmung ihre Aufgabe nicht effektiv erfüllt.

• Durchgangsprüfung (bei sichtbarem Schaden): Wenn Sie freiliegendes Geflecht sehen, prüfen Sie vorsichtig den Durchgang zwischen diesem freiliegenden Metall und dem vorgesehenen Massepunkt. Wenn er unterbrochen ist, ist die Abschirmung physisch beschädigt.

Warum Abschirmungen versagen: Häufige Ursachen

Aus meiner Erfahrung reduzieren sich Abschirmungsdefekte meist auf einige wenige Dinge:

• Materialermüdung: Kupfergeflecht hält nicht ewig. Es kann korrodieren, wenn es Kühlmittel, Streusalz, Batteriesäure oder einfach Feuchtigkeit über längere Zeit ausgesetzt ist. Sie werden sehen, wie es grün wird und spröde wird. Korrosion bedeutet erhöhten Widerstand und verwandelt Ihre Abschirmung in einen schlechten Leiter oder schlimmer, in einen Unterbruch.

• Mechanische Ermüdung: Vibration ist ein Killer im Motorraum. Die feinen Drähte des Geflechts können an scharfen Biegungen brechen oder dort, wo der Kabelbaum an einer Halterung oder der Trennwand reibt. Dies ist besonders häufig in der Nähe von Steckverbindern, wo der Draht oft gebogen wird.

• Schlechte Anbindung: Ehrlich gesagt, das ist die schwächste Stelle in den meisten Konstruktionen. Der Ablaufdraht der Abschirmung benötigt eine feste, niederohmige Verbindung zur Masse. Wenn diese Verbindung lose, korrodiert oder in der Fabrik schlecht hergestellt wurde, ist die gesamte Abschirmung nutzlos. Ich habe mehrere Service-Bulletins für bestimmte Modelljahre gesehen, bei denen der Ablaufdraht der Abschirmung entweder weggelassen oder falsch verlegt wurde, wodurch die Sensoren ungeschützt gegenüber Zündsystemrauschen blieben.

Es richtig reparieren: Reparaturwege

Nachreparatur-Validierung: Beweisen Sie, dass es behoben ist

Das Löschen von Fehlern reicht nicht aus. Sie müssen unbedingt beweisen, dass die Reparatur funktioniert hat. Bei Abschirmungsreparaturen oder Erdungsreparaturen besteht mein Validierungsprozess aus zwei Teilen:

1. Statische Prüfung: Messen Sie zunächst den Widerstand von Ihrer reparierten Erdungsverbindung der Abschirmung zu einer bekannten guten Motorerdung. Er muss unter 0,5 Ohm liegen. Wenn nicht, haben Sie die Erdung nicht behoben.
2. Dynamischer Test (der eigentliche Beweis): Dies ist der entscheidende Schritt. Holen Sie Ihr Oszilloskop wieder hervor. Bei laufendem Motor und eingeschalteten Zusatzgeräten überwachen Sie das Signal des gerade reparierten Sensors (z. B. Kurbelwellenpositionssensor). Schalten Sie nun erneut die Lastgeräte ein – Starter, elektrische Fensterheber, Klimakompressor, Lüfter. Ein wirklich sauberes Signal sollte eine glatte, konstante Wellenform ohne hochfrequentes „Rauschen“ oder unregelmäßige Spannungsspitzen zeigen. Wenn Sie immer noch Störungen sehen, ist die Abschirmung noch beschädigt oder Sie haben eine andere Störquelle, die Sie noch nicht identifiziert haben.
