Wie man die Isolierung eines Traktionsmotor-Stators prüft

Hören Sie, nach 25 Jahren, in denen ich an allem geschraubt habe – von Vergaser-V8-Motoren bis hin zu den neuesten Elektrofahrzeugen – kann ich Ihnen sagen, dass Antriebsmotoren von Elektrofahrzeugen eine ganz andere Baustelle sind. Wenn ein Stator versagt, handelt es sich nicht immer um den dramatischen mechanischen Ausfall, den man von einem Verbrennungsmotor erwarten würde. Oft sind die ersten Anzeichen subtil, aber es ist entscheidend, sie frühzeitig zu erkennen. Ich habe schon genug durchgebrannte Statorwicklungen in meiner Werkstatt gesehen, um den Ablauf zu kennen, und meistens beginnt es mit der Isolierung.

Wie ein Statorausfall aussieht (Symptome)

Vergessen Sie das alte „Klopf, klopf“ eines Verbrennungsmotors. Bei einem Elektromotor, besonders beim Stator, ist es meist subtiler … bis es plötzlich nicht mehr ist. Die Aufgabe des Stators besteht darin, Hochspannungsstrom durch seine Kupferwicklungen zu leiten, um die magnetischen Felder zu erzeugen, die den Rotor antreiben. Jede Wicklung ist mit einer dünnen Isolierschicht beschichtet – das ist die dielektrische Barriere, die den Strom dort hält, wo er hingehört. Wenn diese Isolierung versagt, sucht sich der Strom ungewollte Wege, meistens zur Masse, und dann wird es merkwürdig – und gefährlich.

Was Sie typischerweise zuerst sehen, sind Diagnosefehlercodes (DTCs). Wir sprechen von Codes wie P0AA6 (Isolationsfehler des Hybrid-/EV-Batteriepacks) oder anderen motorspezifischen Fehlern, die auf Isolationswiderstand-Probleme oder Phasenstromungleichgewicht hinweisen. Das sind keine Fehler, die man einfach löschen und vergessen kann. Ihr Fahrzeug könnte in den Notlaufmodus wechseln, sich weigern, in den „Bereit“-Zustand zu gehen, oder die Leistung intermittierend abschalten, besonders unter Last.

In fortgeschrittenen Stadien bemerken Sie möglicherweise einen deutlichen Ozon- oder verbrannter Elektronik-Geruch. Das ist die überhitzte oder überschlagende Isolierung. Verwechseln Sie das nicht mit einem brennenden Kupplungs- oder Bremsbelag – das ist ein anderer, schärferer Geruch. Wenn Sie diesen Geruch wahrnehmen, sind Sie bereits am subtilen Stadium vorbei.

Mein Diagnoseansatz: Wo die eigentliche Arbeit beginnt

An dieser Stelle zählt echte Erfahrung. Viele dieser Symptome können Probleme in anderen Teilen des Hochspannungssystems vortäuschen. Dieser verbrannte Geruch? Könnten Kondensatoren im Wechselrichter sein. Ein Isolationsfehler? Könnte ein verschmutzter Stecker oder ein beschädigtes Phasenkabel sein. Sie können sich also nicht allein auf die Scan-Daten verlassen. Sie müssen Hand anlegen und physische Tests mit den richtigen Werkzeugen durchführen.

Mein erster Schritt ist immer, den Stator zu isolieren. Das bedeutet, die dreiphasigen Kabel direkt an den Motorklemmen zu trennen. Dadurch wird der Stator vom Wechselrichter und der restlichen Verkabelung getrennt. Nun können Sie gezielte Tests durchführen und das Problem wirklich eingrenzen.

• Isolationswiderstandstest (Megger-Test): Nehmen Sie Ihr kalibriertes Megohmmeter zur Hand. Ich stelle meins auf 1000 V Gleichspannung ein. Sie testen jede Motorklemme (U, V, W) gegen das Motorgehäuse (Masse). Wenn Sie einen Wert unter 1 MΩ erhalten, ist das ein großes Warnsignal. Wenn der Wert weiterhin niedrig ist, nachdem Sie alles äußerlich gereinigt und getrocknet haben, liegt der Fehler fast sicher im Inneren des Stators selbst.

• Wicklungswiderstandstest: Verwenden Sie als Nächstes ein präzises Niedrigohm-Messgerät – wir sprechen hier von Milliohm-Bereich. Messen Sie den Phasen-zu-Phasen-Widerstand: U-V, V-W, W-U. Vergleichen Sie diese Werte mit den OEM-Spezifikationen. Wenn Sie eine Abweichung von mehr als 5 % zwischen den Phasen feststellen, deutet dies meist auf einen Kurzschluss zwischen benachbarten Windungen oder einen teilweisen Wicklungsbruch hin. Das ist häufig, wenn die Isolierung zwischen benachbarten Windungen versagt.

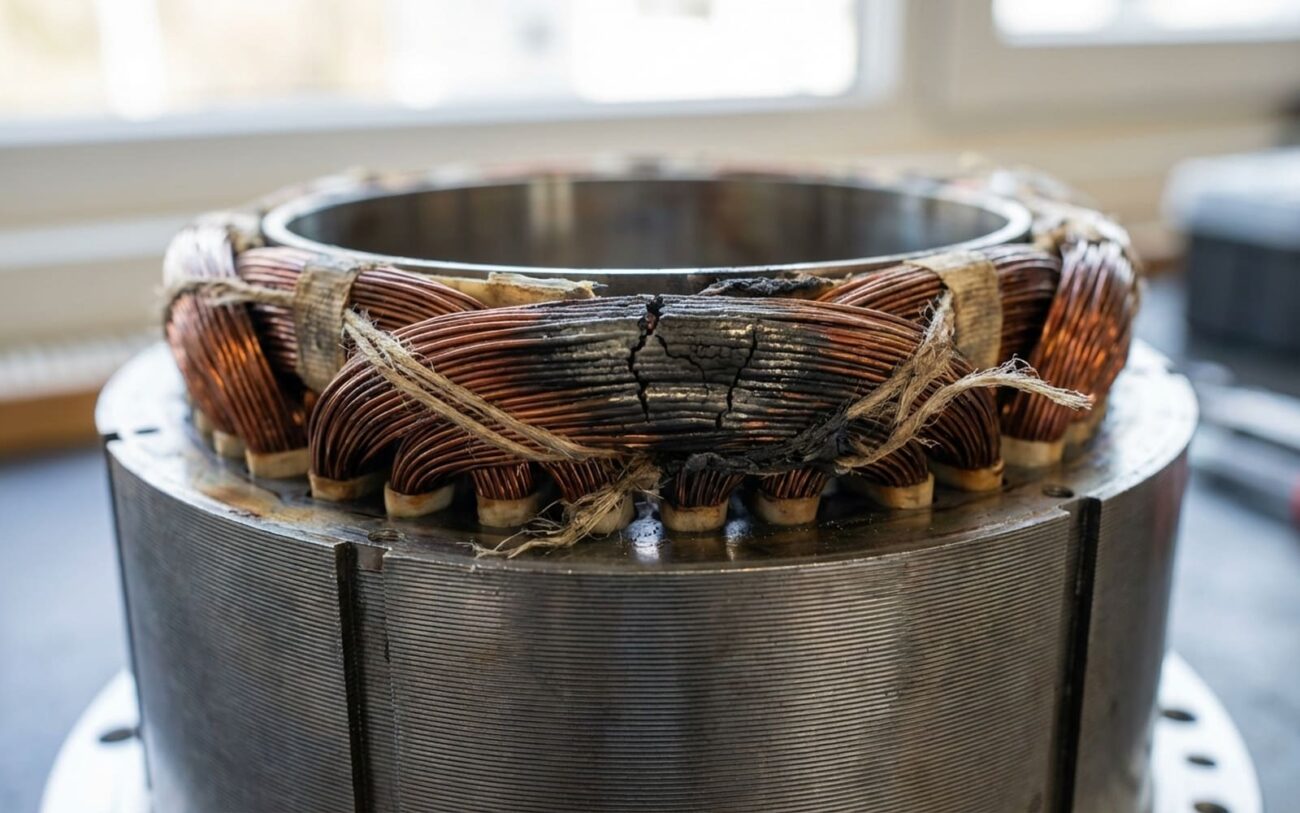

• Sichtprüfung: Wenn möglich, verwenden Sie ein Endoskop. Untersuchen Sie die Endwindungen des Stators. Achten Sie auf Verfärbungen, Verschmutzungen oder angehobene Nutisolierungen. Das sind deutliche Anzeichen für thermische Belastung oder internen Lichtbogen, die von außen nicht sichtbar sind.

Ich habe viele Fälle gesehen, bei denen der Fehlercode „Motor!“ schrie, aber das eigentliche Problem ein eingeklemmtes Phasenkabel oder Feuchtigkeit in einem Stecker war. Deshalb testen Sie auch die getrennten Kabel separat – legen Sie ein Ende auf Masse und messen Sie mit dem Megger das andere Ende gegen die Karosserie. So vermeiden Sie Fehldiagnosen und ziehen keinen einwandfreien Motor aus.

Warum es passiert: Ursachen für Statorausfälle

Nachdem Sie bestätigt haben, dass der Stator das Problem ist, lautet die nächste logische Frage: Warum? Solche Ausfälle geschehen nicht einfach so. Das Verständnis der Ursache ist entscheidend, um Wiederholungen zu verhindern, selbst wenn Sie nur den gesamten Motor ersetzen.

• Thermische Alterung: Das ist ein großer Faktor. Wiederholte Überhitzung – sei es durch aggressives Fahren, schlechten Kühlflüssigkeitsfluss oder Überstrom im Wechselrichter – kann die Lackschicht der Isolierung buchstäblich „ausrösten“. Sie wird spröde, reißt, und Feuchtigkeit oder Vibration beschleunigen dann den Ausfall.

• Teilentladung (Korona-Effekt): In Hochspannungssystemen können winzige Luftspalte in der Isolierung unter Spannungsbelastung ionisieren. Das erzeugt Mikroentladungen, die die Isolierung langsam abtragen, wie ein langsamer Leck. Dies sehe ich häufiger bei älteren Designs oder Motoren, bei denen die Wicklungen nicht vollständig mit Harz imprägniert wurden.

• Kontamination: Ein Leck von Kühlflüssigkeit oder Öl in das Motorgehäuse ist eine der zerstörerischsten Ursachen. Selbst eine kleine Menge beeinträchtigt die dielektrische Festigkeit der Isolierung. Ich habe persönlich Motoren versagen sehen, weil eine Stator-Kühlflüssigkeitsdichtung versagt hat und Glykol direkt in die Wicklungen eingedrungen ist.

• Mechanische Belastung: Ständige Vibration und thermische Zyklen führen zu mikroskopischen Verschiebungen der Wicklungen. Über Jahre hinweg führt dieser Abrieb dazu, dass die Isolierung durchgescheuert wird, besonders an scharfen Kanten oder dort, wo die Endwindungen nicht perfekt befestigt sind.

• Herstellungsfehler: Diese sind selten, kommen aber vor. Dazu gehören unvollständige Harzimprägnierung, Grate an den Blechpaketen oder zu dünne Isolierung, die zu vorzeitigem Ausfall führen können. Manchmal haben bestimmte Modelljahre bestimmter Elektrofahrzeuge bekannte Muster – es gibt Service-Bulletins für Motoren mit Guss- oder Dichtungsproblemen.

Es ist entscheidend, zwischen der Ursache und der Wirkung zu unterscheiden. Zum Beispiel kann ein ausgefallener IGBT-Wechselrichter einen Spannungsspitze in den Motor senden und die Isolierung beschädigen – aber das ist ein Wechselrichterproblem, das einen Statorausfall verursacht hat, nicht eine inhärente Schwäche des Stators selbst. Ebenso ist ein beschädigtes Hochspannungskabel kein Statorproblem, kann aber durchaus so wirken. Konzentrieren Sie sich immer darauf, was tatsächlich im Motorgehäuse ist.

Die Reparatur: Einen defekten Stator reparieren

Reparatur bestätigen: Validierung nach der Reparatur

Löschen Sie nicht einfach die Fehlercodes und geben Sie es als erledigt aus. So bekommen Sie Rückläufer. Eine ordnungsgemäße Validierung ist absolut entscheidend für Sicherheit und Langzeitverlässlichkeit. Sie müssen beweisen, dass die Reparatur funktioniert hat.

• Nach jeder Reinigung und Trocknung muss der Isolationswiderstand bei 1000 V Gleichspannung über 100 MΩ liegen und mindestens eine Minute stabil bleiben. Dies entspricht dem IEEE-43-Standard für rotierende Maschinen – dem branchenüblichen Maßstab.

• Wenn der Stator in einer professionellen Überholungswerkstatt war, sollte er einen Hochspannungsfestigkeitstest (Hipot-Test) bestehen. Dabei wird eine erhöhte Spannung (z. B. 2x Betriebsspannung plus 1000 V) 60 Sekunden lang angelegt, ohne dass es zu einem Durchschlag kommt.

• Der Wicklungswiderstand muss innerhalb von 2 % zwischen allen Phasen ausgeglichen sein. Das stellt eine gleichmäßige Stromverteilung sicher und verhindert zukünftige Hotspots.

• Nach einem kompletten Motortausch verwenden Sie ein OEM-Scan-Tool, um sicherzustellen, dass keine DTCs zurückkehren. Überwachen Sie dann die Phasenströme unter Last während einer Probefahrt. Sie suchen nach glatten, ausgeglichenen Signalverläufen. Jede Welligkeit oder Unausgeglichenheit könnte auf ein tieferliegendes Problem hinweisen, selbst bei einem neuen Bauteil.

Ich verwende auch gerne eine Wärmebildkamera während einer Probefahrt. Scannen Sie das Motorgehäuse auf Hotspots. Ein gesunder Motor sollte eine ziemlich gleichmäßige Temperaturverteilung aufweisen. Ein lokaler Hotspot kann ein Zeichen für interne Verluste oder schlechte Kühlung sein, selbst wenn noch keine Fehlercodes gesetzt sind.

Das Fazit: Kosten, Risiken und die Entscheidung

Seien wir ehrlich – die Reparatur oder der Austausch eines Antriebsmotors ist teuer. Sie müssen diese Kosten gegen den aktuellen Marktwert des Fahrzeugs und dessen verbleibende Lebensdauer abwägen. Hier müssen Sie ein ehrliches Gespräch mit dem Kunden führen.

Als Faustregel gilt: Wenn die Reparaturkosten mehr als 50 % des aktuellen Marktwerts des Fahrzeugs übersteigen und es außerhalb der Garantie ist, müssen Sie ernsthaft prüfen, ob es finanziell sinnvoll ist. Ein defekter Stator kann ein ansonsten gutes Elektrofahrzeug in ein sehr teures Papiergewicht verwandeln. Manchmal ist die klügere Entscheidung für den Kunden, den Schrottwert oder den Inzahlungnahmewert zu prüfen, solange der Rest des Fahrzeugs noch intakt ist.

Im Betrieb halten: Vorbeugung und Überwachung

Der beste Weg, einen Statorausfall zu vermeiden? Ihn verhindern. Die meisten Isolationsausfälle sind langsame, fortschreitende Schäden. Meistens gibt es Zeit, sie frühzeitig zu erkennen, wenn man aufmerksam ist.

• Befolgen Sie die vom Hersteller vorgeschriebenen Wartungsintervalle für das Kühlsystem strikt und verwenden Sie immer die korrekte OEM-Kühlmittel. Verschmutztes oder abgenutztes Kühlmittel kann innere Dichtungen angreifen und zu Kontamination im Motor führen.

• Halten Sie die Motoroberfläche sauber und trocken. Straßenverschmutzung und Feuchtigkeit können Leitbahnen an Steckern oder Gehäusefugen bilden und Probleme verursachen.

• Beheben Sie alle motorbezogenen DTCs sofort – auch wenn das Fahrzeug scheinbar normal fährt. Ein intermittierender Isolationsfehler heute kann morgen leicht zu einem Nichtstart führen.

• Bei hochlaufenden oder leistungsstarken Elektrofahrzeugen sollten Sie in größeren Wartungsintervallen regelmäßige Isolationswiderstandstests in Betracht ziehen. Ein abnehmender Trend bei Ihren Megohm-Werten ist ein großes Warnsignal, lange bevor ein Fehlercode erscheint.

• Einige Werkstätten, einschließlich meiner, verwenden Wärmebildkameras während Prüfstands- oder Autobahnfahrten, um ungewöhnliche Erwärmungsmuster am Motorgehäuse zu erkennen. Ein lokaler Hotspot kann darauf hinweisen, dass ein interner Kurzschluss sich entwickelt, bevor es zu einem katastrophalen Ausfall kommt.
