Okay, sprechen wir über Zylinderkopfdichtungen. Nach 25 Jahren unter der Motorhaube habe ich mehr defekte Zylinderkopfdichtungen gesehen, als ich zählen kann. Es ist eine dieser Reparaturen, die viele Leute abschrecken, aber das Verständnis dessen, womit man es zu tun hat, kann einem viel Ärger und Geld sparen. Wenn ein Auto mit einem möglichen Problem an der Zylinderkopfdichtung in meine Werkstatt kommt, suche ich nach ganz bestimmten Warnsignalen.
Worauf ich achte: Die typischen Anzeichen
Meistens handelt es sich um Symptome, die mir zeigen, dass Verbrennungsdruck dort hinkommt, wo er nicht hingehört – meistens ins Kühlsystem oder, noch schlimmer, ins Öl. Das prüfe ich:
- Blasen im Kühlmittel: Dies ist wahrscheinlich das häufigste und aussagekräftigste Zeichen. Bei laufendem und warmem Motor öffnen Sie die Motorhaube und schauen in den Kühlmittelausgleichsbehälter oder auf den Kühlerhals (vorsichtig, er ist heiß!). Wenn Sie einen stetigen Strom von Blasen sehen, handelt es sich nicht um harmlose Luft. Es sind Abgase, die durch eine Undichtigkeit zwischen Zylinder und Kühlwasserkanal ins Kühlsystem gedrückt werden. Diese Gase erzeugen nicht nur Blasen, sondern auch Dampfblasen, die die Kühlmitteldurchströmung stören und zu wiederholtem Überhitzen führen, selbst wenn keine äußeren Lecks vorhanden sind.
- Milchiges Öl: Ziehen Sie den Ölmessstab heraus. Wenn das Öl wie Schokoladenmilch aussieht oder Sie eine milchige, bräunliche Ablagerung am Öleinfüllstutzen oder unter der Ventildeckelabdichtung sehen, dann mischt sich Kühlmittel mit dem Motoröl. Diese Emulsion ist schlecht: Sie zerstört die Schmierfähigkeit des Öls, beschleunigt Lagerabnutzung und kann schnell zum Motorschaden führen, wenn man sie ignoriert.
- Süßlich riechender weißer Abgasrauch: Wenn dicker, weißer Rauch aus dem Auspuff strömt, der süßlich riecht, ist dies ein starkes Indiz dafür, dass Kühlmittel in den Brennraum gelangt und verbrennt. Im Gegensatz zur normalen Kondensation verschwindet dieser Rauch nicht, sobald der Motor warm ist. Außerdem werden Sie meist feststellen, dass der Kühlmittelfüllstand sinkt.
- Unbegründetes Überhitzen oder Kühlmittelverlust: Manchmal ist das einzige Symptom, dass die Temperaturanzeige ansteigt oder Sie ständig Kühlmittel nachfüllen müssen, ohne eine Leckstelle zu finden. Dies kann durch Abgase verursacht werden, die Kühlmittel aus dem System drücken oder Luftblasen erzeugen, die eine ordnungsgemäße Kühlung verhindern.
Die Dichtung selbst: Wie sie versagt (und was sie nicht ist)
Ein Versagen der Zylinderkopfdichtung bedeutet, dass die Dichtung so stark abgenutzt oder beschädigt ist, dass sie ihre Abdichtung verliert. Moderne Dichtungen, insbesondere Mehrschichtstahldichtungen (MLS), sind robust gebaut, aber nicht unzerstörbar. Wiederholte thermische Belastung – das Aufheizen und Abkühlen des Motors – führt zu Materialermüdung, besonders bei älteren Verbunddichtungen. Der kritischste Teil ist die Verbrennungsabdichtung, meist ein erhöhter Metallwulst oder „Feuerring“ um jeden Zylinder. Wenn dieser sich verformt oder abnutzt, können die Hochdruckabgase mit über 1.000 °F direkt in einen Kühlwasserkanal gelangen.
Die kleineren Dichtungen für Kühl- und Ölleitungen, oft aus Gummi oder Silikon, können ebenfalls unter Druck verhärten, reißen oder austreten. So entsteht die Kreuzkontamination. Dies ist besonders bei hochlaufenden Motoren oder Motoren mit vorangegangener Überhitzung üblich.
Hier ist die entscheidende Unterscheidung, die ich in meiner Werkstatt mache:
Eine defekte Zylinderkopfdichtung ist NICHT dasselbe wie ein verformter Zylinderkopf oder ein gerissener Motorblock. Das sind Gussfehler, keine Dichtungsprobleme. Wenn Sie einfach eine neue Dichtung auf einen verformten Kopf oder einen gerissenen Block setzen, wird die neue Dichtung bald erneut versagen. Ich habe das Dutzende Male gesehen: Kunden tauschen die Dichtung aus, glauben, alles sei in Ordnung, und kommen Wochen später mit denselben Symptomen zurück. Die Ursache war nicht nur die Dichtung, sondern ein Kopf, der neu geschliffen oder ersetzt werden musste. Bei einigen Motoren, wie bestimmten Ford EcoBoost-Varianten, gab es sogar bekannte Probleme mit dem Dichtungswulstdesign, weshalb aktualisierte Dichtungen und die Überprüfung der Kopfebenheit erforderlich waren. Gehen Sie niemals davon aus, dass es „nur“ die Dichtung ist. Prüfen Sie immer die Anschlussflächen.
Mein Standardtest: Der CO₂-Blocktester

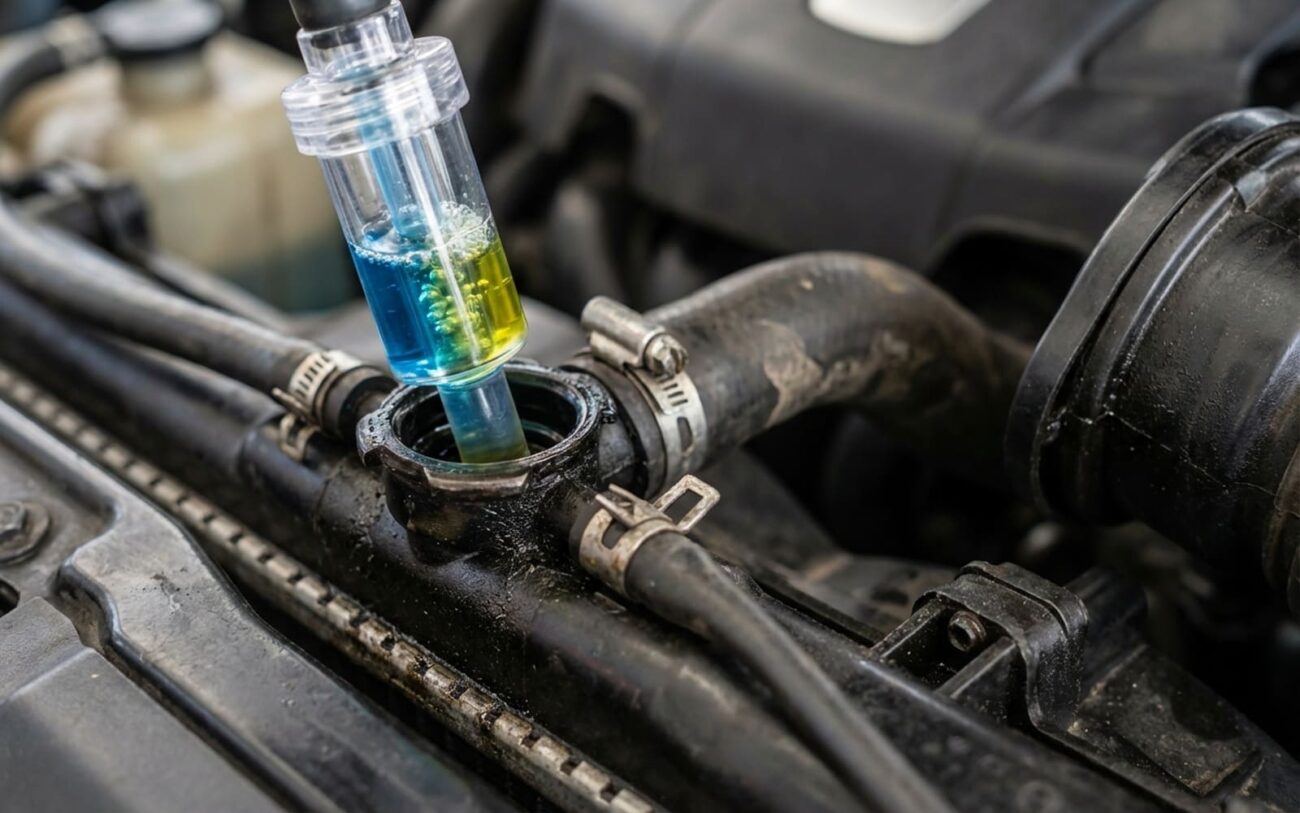

Wenn ich eine defekte Zylinderkopfdichtung vermute, ist der CO₂-Verbrennungsgastest mein erster Schritt. Er ist schnell, zuverlässig und zeigt mir, ob Abgase tatsächlich ins Kühlmittel gelangen. Sie benötigen ein chemisches Blocktest-Set – Lisle 75500 oder UView sind gängig und gut. Diese Sets enthalten eine Testkammer, blaue Indikatorflüssigkeit und einen Handbalg zum Absaugen von Dämpfen.
- Kalt starten: Beginnen Sie immer mit kaltem Motor. Sicherheit geht vor, und Sie erhalten eine Ausgangsbasis.
- Aufwärmen: Lassen Sie den Motor laufen, bis er die normale Betriebstemperatur erreicht hat. Der Thermostat muss offen sein, damit das Kühlmittel ordnungsgemäß zirkuliert.
- Druck ablassen: Schalten Sie den Motor aus, warten Sie eine Minute oder zwei, bis der Druck abgebaut ist, und entfernen Sie dann vorsichtig die Kühlerkappe oder den Druckausgleichsbehälterdeckel.
- Tester anschließen: Befestigen Sie den Adapter des Testers sicher am Einfüllhals.
- Flüssigkeit hinzufügen: Füllen Sie die Testkammer mit der blauen Indikatorflüssigkeit bis zur Markierungslinie.
- Dämpfe absaugen: Drücken Sie den Gummibalg mehrmals zusammen und lassen Sie ihn los. Ziel ist es, Dämpfe über dem Kühlmittel durch die Flüssigkeit in der Kammer zu ziehen.
- Farbwechsel beobachten: Wenn Verbrennungsgase (speziell CO₂) vorhanden sind, ändert sich die Farbe der blauen Flüssigkeit – zuerst grün, dann gelb. Eine schnelle, vollständige Farbänderung ist ein eindeutiges positives Ergebnis. Eine langsame, schwache Veränderung könnte auf geringfügige Abgasrückführung (EGR) bei einigen Dieselmotoren hindeuten, ist aber bei Ottomotoren selten.
Einige Anmerkungen aus meiner Erfahrung: Stark verunreinigtes Kühlmittel, besonders mit Öl, kann manchmal ein falsch positives Ergebnis liefern. Auch wenn Ihr Kühlsystem bereits im Leerlauf stark unter Druck steht, noch bevor der Motor vollständig warm ist, ist dies ein weiterer deutlicher Hinweis auf Verbrennungsgaseintritt. Ein positives CO₂-Ergebnis bestätigt Abgase im Kühlmittel, aber es sagt nicht aus, woher das Leck stammt. Dafür benötigen Sie weitere Diagnosen.
Jenseits der Dichtung: Die wahre Ursache eingrenzen
Viele Probleme mit Kühlung und Ölkontamination können einem Zylinderkopfdichtungsversagen ähneln. Vorschnelle Schlüsse hier können viel Zeit und Geld kosten. Ein gerissener Zylinderkopf, ein beschädigter Motorblock oder sogar ein interner Leck in einer kühlmittelführenden Ansaugkrümmeldichtung können alle identische Symptome verursachen. Deshalb ist Testen – nicht Raten – absolut unerlässlich, sobald Verbrennungsgase nachgewiesen wurden.
| Symptom | Typischer Versagensweg der Zylinderkopfdichtung | Häufige Ursachen ohne Dichtung | Wie ich die Quelle bestätige |
|---|---|---|---|
| Verbrennungsgas im Kühlmittel | Versagen der Verbrennungsabdichtung (Feuerring) zwischen Zylinderlaufbuchse und Kühlwassermantel. | Gerissener Zylinderkopf oder Motorblock in der Nähe der Brennkammer. |
Zuerst der CO₂-Test am Kühlsystem (Blocktester). Bei positivem Ergebnis folgt ein Zylinderlecktest. Dies hilft, den undichten Zylinder zu lokalisieren und gibt mir einen guten Hinweis, ob der Kopf oder Block selbst beschädigt ist.
|
| Kühlmittel im Öl (milchige Ablagerung) | Durchbrechen zwischen Kühlwasserkanal und Ölleitung in der Dichtung. | Riss im Kopf/Block an der Öl-/Kühlmittelübergangsstelle, defekter Ölkühlerkern oder undichter Getriebekühler im Kühler. |
Ich teste das Kühlsystem unter Druck, während der Öleinfülldeckel offen ist. Wenn Kühlmittel in den Ventiltriebbereich sickert, ist das ein direkter Treffer. Ein Endoskop kann ebenfalls wertvoll sein, um innere Gussrisse zu inspizieren.
|
| Überhitzung ohne sichtbare Lecks | Gasblasen durch Verbrennungsgaseintritt blockieren die Kühlmitteldurchströmung. | Zusammengefallener Kühlerkern, defektes Wasserpumpenrad, klemmender Thermostat oder Luftblasen durch falsches Entlüften. |
Zuerst einen Drucktest am Kühlsystem durchführen – es muss den Druck halten. Wenn es hält, dann den CO₂-Test machen. Ein positives CO₂-Ergebnis ist hier entscheidend. Ich prüfe auch Thermostat und Wasserpumpe, da diese häufige Ursachen für Überhitzung sind.
|
| Unbegründeter Kühlmittelverlust | Verbrennungsdruck drückt Kühlmittel an der Verschlusskappe oder über den Überlauf hinaus. | Interner Leck an der Ansaugkrümmeldichtung (bei Motoren mit Kühlwasserkanälen), defekte Kühlerkappe oder poröser Heizungswärmetauscher. |
System kalt unter Druck testen. Wenn es hält, Motor auf Betriebstemperatur bringen und Druck erneut prüfen. Ein schneller Druckanstieg deutet auf Verbrennungsgaseintritt hin. Und vergessen Sie nicht, die Dichtung der Kühlerkappe zu prüfen – eine schwache Kappe kann Kühlmittelverlust verursachen, ohne dass die Dichtung defekt ist.
|
Jede Diagnose in diesem Bereich erfordert eine werkzeuggestützte Überprüfung. Auf reine Sichtprüfung zu vertrauen führt zu Fehldiagnosen, was Zeit und Geld aller Beteiligten verschwendet. Der CO₂-Test ist Ihr bester erster Schritt, aber selten der einzige Schritt.
Die einzige echte Lösung: Austausch der Zylinderkopfdichtung
Sobald Sie ein Leck an der Zylinderkopfdichtung bestätigt haben, gibt es nur eine legitime Option: einen vollständigen Austausch der Zylinderkopfdichtung. Das ist eine große Arbeit, besonders bei modernen Motoren mit engen Toleranzen und Drehmoment-über-dehnung (TTY)-Zylinderkopfschrauben. Es geht nicht nur um den Austausch von Teilen; Sie benötigen präzise Werkzeuge: einen kalibrierten Drehmomentschlüssel (mit Winkelmesser für Drehmomentwinkel), Nockenwellenverriegelungswerkzeuge für OHC-Motoren und gegebenenfalls die vom Hersteller vorgeschriebenen Dichtmittel.
Der Zylinderkopf muss natürlich abgenommen werden. Sobald er draußen ist, prüfe ich ihn immer auf Verzug mit einem Richtschieber und Fühlerlehre. Wenn er außerhalb der Toleranz ist, geht er zur Schleiferei. Manchmal, wenn er zu stark verformt oder gerissen ist, muss er ersetzt werden. Die Montage ist entscheidend. Sie müssen die Drehmomentreihenfolge und Winkelvorgaben des Herstellers exakt befolgen. Viele Honda- und Toyota-Motoren verwenden beispielsweise mehrstufige Verfahren wie 40 Nm + 90° + 90°. Das Überspringen von Schritten oder falsches Drehmoment führt zu sofortigem erneutem Versagen – das habe ich schon erlebt.
Der Mythos vom „Reparatur im Fläschchen“
Was nun die chemischen Dichtmittel wie K&W oder Bar’s Leaks angeht: Ich habe sie in 20 Jahren genau zweimal eingesetzt, beide Male für Kunden, die nur ein Auto mit geringem Wert bis zum Schrottplatz bringen wollten. Diese Produkte wirken, indem sie Fasern oder Partikel in kleine Lecks ablagern, aber sie sind gegen Hochdruck-Verbrennungslecks nahezu wirkungslos. Schlimmer noch: Sie können Kühlerrohre, Heizungswärmetauscher und enge Kühlwasserkanäle im Zylinderkopf verstopfen, was zu Überhitzung und späterem Motorschaden führt. Wenn Sie es versuchen, verstehen Sie Folgendes: Es ist keine Reparatur. Es ist eine vorübergehende Unterdrückung, die Ihnen bestenfalls ein paar hundert Kilometer verschafft – und oft mehr Probleme verursacht, als sie löst.
Bestätigung der Reparatur: Nachprüfungen nach der Reparatur
Der Austausch der Dichtung ist nicht das Ende der Arbeit; er ist der Beginn der Überprüfung. Sie müssen sicherstellen, dass die Reparatur funktioniert hat und Sie keine neuen Probleme eingeführt haben.
- Entlüften des Systems: Stellen Sie zunächst sicher, dass das Kühlsystem vollständig entlüftet ist. Luftblasen sind hier der Feind; sie erzeugen Hotspots und können Symptome eines Dichtungsversagens vortäuschen. Verwenden Sie das Verfahren des Herstellers oder ein Vakuumbefüllwerkzeug, falls vorhanden.
- Drucktest: Führen Sie anschließend einen Drucktest am Kühlsystem durch. Das System sollte den vom Hersteller vorgeschriebenen Druck – typischerweise 14 bis 18 psi – mindestens 20 Minuten lang ohne nennenswerten Abfall halten.
- CO₂ erneut testen: Dann erwärmen Sie den Motor auf Betriebstemperatur und wiederholen den CO₂-Verbrennungsgastest. Diesmal muss die Flüssigkeit absolut blau bleiben. Jede Farbänderung bedeutet, dass das Leck weiterhin besteht, und Sie haben noch mehr Arbeit vor sich.
- Funktionsprobe durchführen: Schließlich mache ich immer eine Funktionsprobe im Fahrbetrieb. Ich überwache die Motortemperatur über das Armaturenbrett oder ein Diagnosegerät über drei komplette Heizzyklen (Kaltstart bis volle Betriebstemperatur und zurück). Es darf keine Überhitzung, kein Kühlmittelverlust und keine Blasen im Ausgleichsbehälter geben. Wenn alles in Ordnung ist, dann – und nur dann – ist das Fahrzeug wieder einsatzbereit.
Vermeidung zukünftiger Probleme: Vorbeugung und Überwachung
Der beste Weg, eine defekte Zylinderkopfdichtung zu vermeiden, ist einfach: Überhitzung verhindern. Sie ist die Hauptursache für Dichtungs- und Zylinderkopfschäden. Das empfehle ich all meinen Kunden:
-
Pflegen Sie Ihr Kühlsystem gewissenhaft: Verwenden Sie den richtigen Kühlmitteltyp (OAT, HOAT oder IAT gemäß Herstellerangabe). Spülen Sie es planmäßig aus und stellen Sie immer sicher, dass das System nach jeder Wartung ordnungsgemäß entlüftet wird. Luftblasen erzeugen lokal begrenzte Hotspots, die das Dichtungsmaterial im Laufe der Zeit abbauen.
-
Überwachen Sie verwandte Komponenten: Eine defekte Wasserpumpe kann die Kühlmitteldurchströmung stark reduzieren und zu Überhitzung führen. Prüfen Sie auf Lecks, Lagerverschleiß und Schaufelerosion. Inspektieren Sie Ihre Schläuche regelmäßig auf Risse, Beulen oder weiche Stellen. Alte, spröde Schläuche können plötzlich versagen und zu schnellem Kühlmittelverlust und rascher Überhitzung führen.
-
Regelmäßige Kontrollen zur Früherkennung: Machen Sie es sich zur Gewohnheit, den Kühlmittelbehälter monatlich bei kaltem Motor zu prüfen. Achten Sie auf unerklärliche Füllstandsabsenkungen oder milchige Schichten auf der Kühlmitteloberfläche. Bei hochlaufenden Motoren oder Modellen, die für Dichtungsprobleme bekannt sind (wie bestimmte Ecotec-, VQ- oder K-Serienmotoren), empfehle ich sogar, den CO₂-Blocktest zur jährlichen Wartungsroutine hinzuzufügen. Es ist eine kleine Ausgabe, die ein kleines Leck erkennen kann, bevor es zu einem großen Schaden wird.
Die harte Wahrheit: Kosten und wann man aufgeben sollte
Hier ist die Realität: Eine defekte Zylinderkopfdichtung zu reparieren ist nicht billig. Es ist eine arbeitsintensive Arbeit, und dort entstehen die meisten Kosten. Die finanzielle Entscheidung hängt stark vom aktuellen Wert Ihres Fahrzeugs, seinem Gesamtzustand und Ihren langfristigen Plänen ab.
| Reparaturart | DIY-Kosten (Teile) | Werkstattkosten | Erfolgsrate (bei korrekter Durchführung) | Sekundärisches Risiko bei Versagen |
|---|---|---|---|---|
| Vollständiger Austausch der Zylinderkopfdichtung | 300–800 $ (Dichtungssatz, Kopfschrauben, Kühlmittel, Dichtmittel) | 1.800–3.500+ $ | über 95 % mit richtigen Werkzeugen und Verfahren | Motorschaden durch falsches Drehmoment, Fehlausrichtung der Steuerzeiten oder unentdeckte Verformung von Kopf/Block. |
| Vorübergehendes Dichtmittel | 20–50 $ | nicht zutreffend (keine professionelle Reparatur) | weniger als 30 % bei signifikanten Verbrennungslecks | Verstopfter Kühler, Heizungswärmetauscher oder Kühlwasserkanäle, führt zu Überhitzung und Motorschaden. |
Ich habe eine Faustregel, die ich mit meinen Kunden verwende: Wenn die Reparaturkosten mehr als 50 % des aktuellen funktionalen Werts des Fahrzeugs übersteigen – also dessen Wert für Sie, wenn es zuverlässig läuft, nicht nur einen Buchwert –, dann ist es Zeit, ernsthaft Alternativen in Betracht zu ziehen. 3.000 $ in ein Auto zu investieren, das ansonsten in gutem Zustand ist und 4.000 $ wert ist, kann sinnvoll sein. Aber wenn dieselbe 3.000-$-Reparatur an einem 2.000-$-Auto mit hohem Kilometerstand und weiteren Problemen durchgeführt werden soll, ist das in der Regel keine sinnvolle Investition. In diesem Fall ist ein Gebraucht-Motortausch oder einfach der Ersatz des Fahrzeugs langfristig oft die bessere finanzielle Entscheidung.
