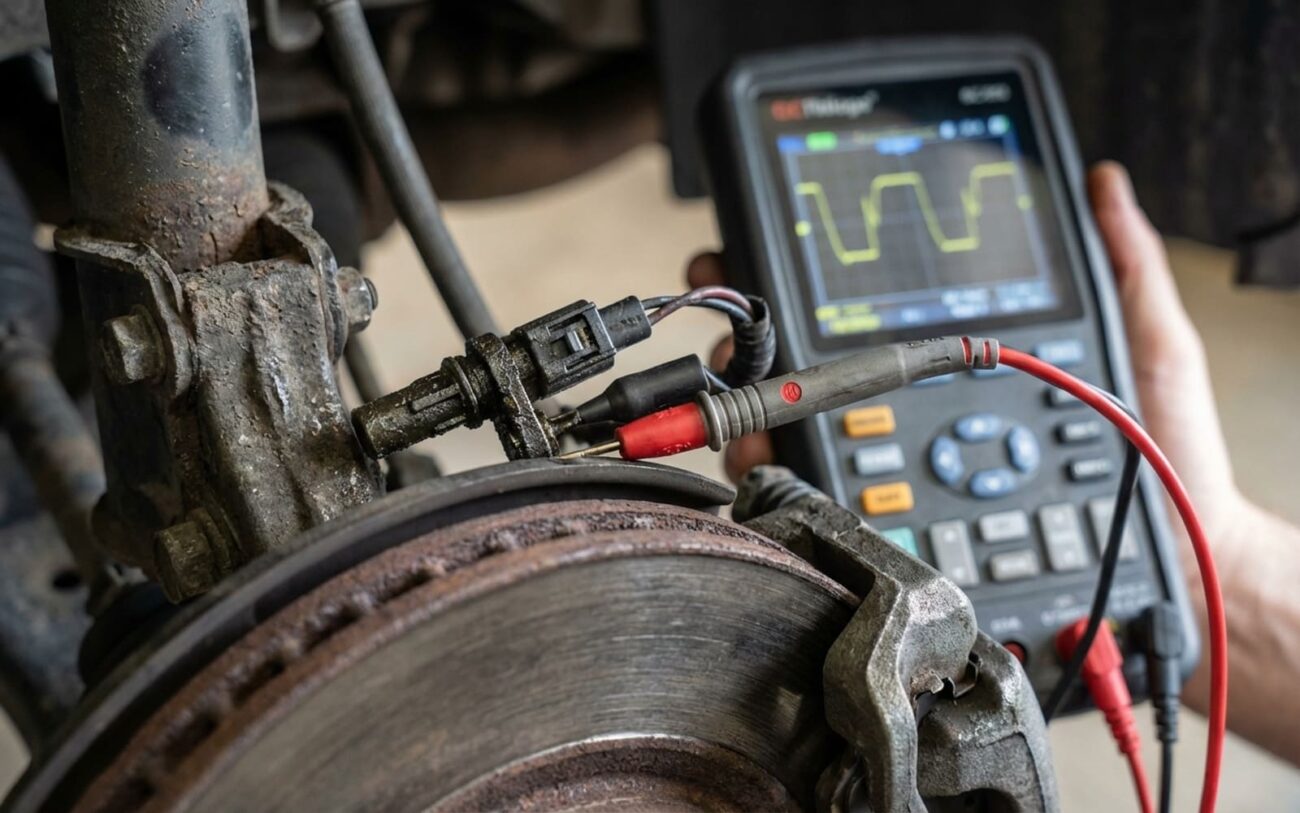

Wie man ein Radgeschwindigkeitssensorsignal mit einem Oszilloskop oder Multimeter prüft

Nach 25 Jahren in der Werkstatt kann ich Ihnen sagen, dass ein ausfallender Radspeed-Sensor eines der am häufigsten falsch diagnostizierten Probleme ist. Es ist nicht nur eine einfache Warnleuchte; es stört das gesamte Sicherheitsnetz Ihres Fahrzeugs. Ich habe unzählige Male gesehen, wie Leute – sogar andere Techniker – direkt teure Teile austauschen, obwohl das eigentliche Problem ganz woanders liegt. Sprechen wir darüber, wie man es richtig macht.

Die ersten Hinweise: Was Ihr Auto Ihnen sagt

Der deutlichste Hinweis, der normalerweise ein Fahrzeug in meine Werkstatt bringt, ist, wenn die ABS-, Traktionskontroll- (TCS-) und Elektronische Stabilitätsprogramm (ESP)-Leuchten gleichzeitig aufleuchten. Wenn Sie dieses Trio sehen, sollte Ihr Gehirn sofort an „Radspeed-Sensor“ denken. Es ist ein starker Indikator, besonders wenn Ihr Diagnosescanner nicht auf andere verwandte Sensoren wie den Lenkwinkelsensor oder Gierratensensor hinweist.

Ein weiteres häufiges Symptom, das ich sehe, ist ein Tacho, der entweder unregelmäßig arbeitet, wild ausschlägt oder komplett tot ist. Der Fahrzeugcomputer, normalerweise das ABS-Modul oder das Kombiinstrument, nutzt Signale von allen vier Radspeed-Sensoren, um die Geschwindigkeit zu berechnen. Wenn eines dieser Signale ausfällt oder gestört ist, versucht das System, dies auszugleichen, oft durch Mittelwertbildung der verbleibenden Signale. Das führt meist zu einem unzuverlässigen Tacho, was ziemlich beunruhigend sein kann.

Dann gibt es noch die Phantom-ABS-Aktivierung. Dieses Phänomen verwirrt viele Fahrer. Sie fahren langsam – sagen wir unter 8 km/h – auf trockener Fahrbahn, und plötzlich spüren Sie das bekannte Pulsieren im Bremspedal, als würde das ABS anspringen. Aber es gibt keinen Grund dafür! Was passiert, ist, dass ein defekter Sensor inkonsistente oder Nullgeschwindigkeitsdaten sendet und das ABS-Modul glauben macht, das Rad hätte blockiert. Es versucht, seine Aufgabe zu erfüllen, erhält aber falsche Informationen.

Was der Diagnosescanner sagt (und was es wirklich bedeutet)

Wenn Sie einen guten Diagnosescanner anschließen, finden Sie fast immer einen Fehlercode (DTC), der auf einen bestimmten Radkreis hinweist. Häufige Codes, die ich sehe, sind C0035 (Vorne links) oder C0040 (Vorne rechts). Diese „Kurzschlussfehler“-Codes sind Gold wert, weil sie Ihnen genau sagen, auf welche Ecke des Fahrzeugs Sie sich konzentrieren müssen. Aber hier kommt der Haken: Ein Schaltkreisfehler bedeutet nicht automatisch, dass der Sensor selbst defekt ist. Es bedeutet lediglich, dass der Schaltkreis ein Problem hat.

Hier zahlt sich Erfahrung wirklich aus. Bevor Sie auch nur daran denken, einen neuen Sensor zu bestellen, müssen Sie die tatsächliche Fehlerquelle bestätigen. In meiner Werkstatt ist der Sensor selbst oft nicht der Schuldige. Verkabelungsprobleme, korrodierte Steckverbinder oder Schäden am Zahnrad (dem Zahnrad, das der Sensor ausliest) sind genauso häufig, wenn nicht sogar häufiger. Einfach einen Sensor einzubauen, ohne ordnungsgemäß zu testen, ist Zeit- und Geldverschwendung und behebt das Problem nicht.

Um dies richtig zu diagnostizieren, benötigen Sie die richtigen Werkzeuge. Ein gutes digitales Multimeter (DVOM) ist unerlässlich. Ein Oszilloskop ist noch besser, um das Sensorsignal genau zu sehen. Und natürlich ist ein leistungsfähiger Diagnosescanner, der Live-Daten der Radspeeds von allen vier Rädern anzeigen kann, unverzichtbar. Damit können Sie genau feststellen, ob das Problem im Sensor selbst oder woanders im System liegt.

Wenn Ihre Widerstandsmessung in Ordnung ist und der Sensor ein brauchbares Signal abgibt, müssen Sie den Kabelbaum überprüfen. Ich habe viele Probleme in der Nähe des Querlenkers oder der Federbeinstütze gefunden, wo sich der Kabelbaum mit der Federung bewegt. Achten Sie auf eingeklemmte, ausgefranste oder korrodierte Drähte. Ein Spannungsabfalltest an den Strom- und Masseleitungen am ABS-Modul-Anschluss kann auch verborgenen Widerstand in der Verkabelung oder den Steckverbindern aufdecken, den ein einfacher Durchgangstest übersehen könnte.

Okay, Sie haben Ihre Sorgfaltspflicht erfüllt, und der Sensor selbst ist tatsächlich tot. Diese Bauteile sind versiegelt, daher kann man sie nicht reparieren, aber zu verstehen, warum sie ausfallen, hilft Ihnen, wiederkehrende Probleme zu vermeiden oder zu erkennen, ob Umweltfaktoren eine Rolle spielten.

Der häufigste interne Fehler, den ich sehe, ist ein Bruch der feinen Drahtspule im Inneren des Sensors. Diese Spule erzeugt das Wechselstromsignal, während sie die Zähne des Zahnrads ausliest. Denken Sie daran: ständige Fahrbahnvibrationen, Hitze durch Bremsen und Temperaturschwankungen. Mit der Zeit ermüdet das Metall und bricht schließlich, was einen Unterbruch verursacht. Ich habe diese Sensoren in der Werkstatt auseinandergenommen und die Spule sauber an einer Biegung gebrochen gesehen – klassischer thermischer Spannungsbruch.

Seltener finden Sie einen Isolationsausfall, der zu Kurzschlüssen innerhalb der Spule führt. Dies reduziert die Ausgangsspannung des Sensors und erzeugt ein verrauschtes Signal, das das ABS-Modul als unregelmäßige Radgeschwindigkeit interpretiert. Bei einigen älteren magnetischen Sensoren kann der permanente Magnet im Inneren tatsächlich schwächer werden, wenn er längerer Hitze ausgesetzt ist, z. B. durch eine blockierte Bremssattel oder eine schleifende Bremsbacke. Das bedeutet ein schwächeres Signal, das das Modul möglicherweise nicht mehr erkennt.

Der Austausch des Teils ist nur die halbe Arbeit. Sie müssen den Erfolg bestätigen. Ich folge jedes Mal einem dreistufigen Validierungsprozess:

Hier eine schnelle Übersicht über das, was Sie erwartet, sowohl in Bezug auf Kosten als auch potenzielle Probleme:
