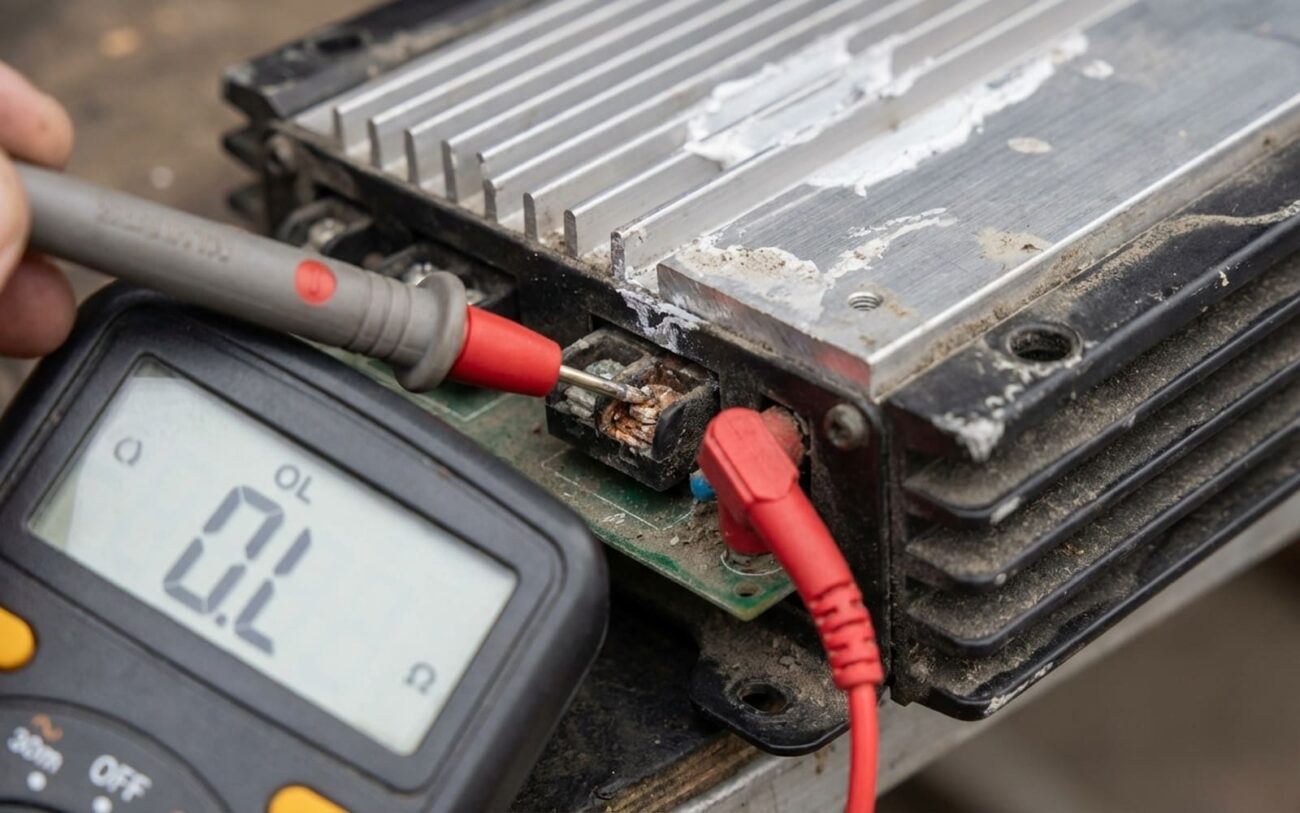

Wie man einen defekten Auto-Verstärker mit Tongenerator oder Multimeter prüft

Sie drehen den Schlüssel, drücken auf Play – und nichts passiert. Oder noch schlimmer: Ihr Subwoofer klingt wie eine Tüte Popcorn. Erster Gedanke? „Der Verstärker ist hin.“ Das habe ich tausendmal gehört. Manchmal stimmt das auch. Doch meistens erfüllt der Verstärker nur seine Aufgabe – er schaltet sich ab, weil etwas davor oder danach nicht stimmt. Ich habe viele ausgetauscht, aber noch mehr dadurch gerettet, dass ich sie nicht ausgetauscht habe. Lassen Sie mich Ihnen Schritt für Schritt zeigen, wie ich das im Werkstattalltag diagnostiziere.

Echte Symptome vs. Täuschungen – woran der Verstärker wirklich kaputt ist

Wenn Ihr Verstärker wirklich defekt ist, dann bleibt er nicht leise. Er schreit – oder, noch häufiger, er wird komplett stumm, während der Rest des Systems einwandfrei funktioniert. Ziehen Sie ihn aber noch nicht heraus. Ich habe schon Leute einen 600-Dollar-Verstärker austauschen sehen, weil nur die Abschirmung eines RCA-Kabels Masse berührte. Das ist kein Defekt. Das ist ein Problem mit einem zwei-Dollar-Kabel.

Eine echte interne Störung zeigt sich typischerweise so:

Kein Ausgangssignal, keine Schutz-LED, kein Stromverbrauch – und Sie haben bereits 12 V an der Stromklemme bei eingeschalteter Zündung gemessen. Wenn der Verstärker keinen Strom zieht und nicht anspringt, ist er wahrscheinlich tot. Aber prüfen Sie zuerst die Sicherungen – sowohl die Hauptstromsicherung nahe der Batterie als auch eventuelle interne Sicherungen am Verstärker selbst.
Konstante Verzerrung bei jeder Lautstärke – nicht nur bei voller Lautstärke. Wenn Sie die Lautsprecher abklemmen, ein sauberes Signal an einen Prüflastwiderstand anlegen und trotzdem dieses rauschende, bratendes-Speck-Geräusch hören, dann sind die Ausgangstransistoren durchgeschlagen. Und das ist schlecht. Gleichstrom gelangt durch, und der wird Ihre Lautsprecher schnell zerstören.
Schutzmodus, der nicht zurückgesetzt werden kann – selbst wenn alle Eingänge und Ausgänge abgetrennt sind. Wenn Sie ihn nur mit +12 V, Masse und Fernsteuerung versorgen und er trotzdem sofort abschaltet, liegt der Fehler im Inneren. Wenn er aber sauber startet, liegt das Problem in Ihrer Verkabelung oder der Last.
Übermäßige Hitze ohne Signal – so heiß, dass man ihn nach unter fünf Minuten nicht mehr anfassen kann. Das ist nicht normal. Ein gesunder Verstärker sollte warm laufen, nicht glühend heiß. Wenn er im Leerlauf über 3 Ampere zieht (messen Sie es mit einem Multimeter in Reihe), liegt ein interner Kurzschluss vor.

Wenn Sie Rauch gesehen oder diesen scharfen, verbrannten Elektronikgeruch wahrgenommen haben – hören Sie auf. Trennen Sie die Stromversorgung. Ich hatte einmal einen Class-D-Subverstärker, der Feuer fing, weil der Besitzer die Lüftungsschlitze mit Teppich zugedeckt hatte. Es passiert selten, aber wenn es passiert, ist nicht nur Ihr Verstärker in Gefahr – es könnte Ihr ganzes Auto sein.

Schrittweise Isolierung: Wie ich die einfachen Ursachen ausschließe

Ich berühre den Verstärker erst, nachdem ich die offensichtlichen Ursachen ausgeschlossen habe. Die meisten „defekter Verstärker“-Anrufe, die ich bekomme? Durchgebrannte Sicherung, schlechte Masseverbindung oder eingeklemmtes RCA-Kabel. So ist mein Vorgehen:

Zuerst: Prüfen Sie die Sicherungen. Nicht nur die große Sicherung nahe der Batterie – prüfen Sie auch eventuelle interne Sicherungen am Verstärker. Einige haben diese unter einer Abdeckung. Wenn sie durchgebrannt ist, ersetzen Sie sie nicht einfach. Sie ist aus einem Grund durchgebrannt. Möglicherweise liegt ein Kurzschluss im Stromkabel vor, ein ausfallender Verstärker oder sogar eine schlechte Masseverbindung, die Rückstrom verursacht.

Zweitens: Stromversorgung und Masse überprüfen. Benutzen Sie ein Multimeter. Bei eingeschalteter Zündung sollten Sie 12–14,4 V an der Stromklemme des Verstärkers messen. Masse? Prüfen Sie den Widerstand zwischen der Masseklemme des Verstärkers und dem Minuspol der Batterie. Er sollte unter 0,1 Ohm liegen. Ist er höher, reinigen Sie die Befestigungsstelle – Farbe, Rost oder lose Schrauben ruinieren die Masseverbindung.

Drittens: Signaleingang testen. Tauschen Sie die RCA-Kabel aus. Probieren Sie eine andere Quelle. Wenn Sie ein funktionierendes Autoradio haben, schließen Sie es an. Ich habe im Laden immer ein Testgerät dafür. Wenn der Verstärker mit einer anderen Quelle funktioniert, liegt das Problem nicht beim Verstärker.

Viertens: Alles abklemmen. Ziehen Sie alle RCA- und Lautsprecherkabel ab. Versorgen Sie den Verstärker nur mit +12 V, Masse und Fernsteuerung. Wenn er startet und im Normalmodus bleibt, liegt das Problem in Ihrer Verkabelung oder den Lautsprechern. Wenn er weiterhin abschaltet, haben Sie ein echtes internes Problem.

Was tatsächlich ausfällt – und warum

Wenn der Verstärker wirklich tot ist, ist Folgendes wahrscheinlich defekt:

Ausgangstransistoren – besonders bei Class-D-Verstärkern. Sie fallen aus, wenn der Verstärker überlastet wird (Clipping), bei zu niedriger Impedanz (z. B. 2-Ohm-Last an einem für 4 Ohm stabilen Verstärker) oder Überhitzung. Wenn sie durchschlagen, leiten sie Gleichstrom in Ihre Lautsprecher. Deshalb hören Sie Verzerrungen – und deshalb könnten auch Ihre Subwoofer bereits kaputt sein.

Leistungs-MOSFETs – diese wandeln 12 V in höhere Spannungen um. Wenn Ihre Lichtmaschine einen Spannungsstoß erzeugt (z. B. über 16 V beim Starthilfevorgang), können sie sofort durchbrennen. Ich sehe das oft nach Batteriewechseln, wenn das Ladesystem nicht überprüft wurde. Ein Kunde hat drei Verstärker in sechs Monaten zerlegt, weil sein Spannungsregler defekt war.

Lötstellen – Temperaturwechsel reißen sie im Laufe der Zeit auf. Ich habe Verstärker auseinandergebaut und feine Risse an Transformatoren oder Ausgangstransistoren gefunden. Der Verstärker funktioniert kalt, verliert Kanäle bei Hitze. Klassischer thermischer Ausfall. Häufig bei werkseitigen Verstärkern unter Sitzen – keine Belüftung, ständige Erwärmung und Abkühlung.

Kondensatoren – besonders bei älteren Verstärkern oder Geräten in heißen Kofferräumen. Sie trocknen aus, wölben sich oder lecken. Wenn sie versagen, bricht die Stromversorgung zusammen. Der Verstärker startet nicht oder schaltet sich ständig ein und aus. Nicht immer sichtbar – manchmal müssen Sie den ESR-Wert mit einem Messgerät prüfen.

Eine durchgebrannte Sicherung ist kein Verstärkerdefekt. Es ist ein Symptom. Gleiches gilt für einen kaputten Lautsprecher. Wenn die Membran gerissen ist, ist das nicht der Fehler des Verstärkers – er tut nur, was ihm befohlen wird. Finden Sie die Ursache, sonst tauschen Sie ewig Teile aus.

Ihre Optionen – und welche wirklich funktionieren

Externe Sicherung ersetzen DIY-fähig

Wenn nur die Hauptsicherung nahe der Batterie defekt ist und alles andere in Ordnung ist, ersetzen Sie sie mit der gleichen Stromstärke. Trennen Sie aber zuerst die Batterie ab. Wenn sie sofort wieder durchbrennt, hören Sie auf. Es liegt ein Kurzschluss vor – werfen Sie nicht einfach weiter Sicherungen hinein.

Interner Reparatur Nur für Profis

Das ist kein YouTube-Projekt. Sie brauchen eine ESD-sichere Arbeitsstation, ein temperaturgeregeltes Lötkolben und die richtigen Ersatzteile. Ausgangstransistoren sind aufeinander abgestimmte Paare – ungepaarte Teile führen sofort zum Ausfall. Außerdem müssen Sie Treiberwiderstände und Vorspannungs-Schaltkreise prüfen. Auch die Wiedermontage ist wichtig: Reinigen Sie den Kühlkörper, verwenden Sie richtigen Wärmeleitpaste und ziehen Sie die Schrauben gleichmäßig an. Überspringen Sie einen Schritt, und er fällt in Tagen wieder aus.

Verstärker ersetzen Nicht reparierbar

Wenn Sie verkohlte Leiterplatten, geschmolzene Transistoren oder einen defekten Transformator sehen, ist Schluss. Gleiches gilt für moderne digitale Verstärker mit SMD-Bauteilen – einen defekten IC nachzuverfolgen ist nicht praktikabel. Ersetzen Sie ihn einfach.

„Reparaturen“ vermeiden, die Brände verursachen Auf keinen Fall versuchen

Nein, Sie können die interne Sicherung nicht überbrücken. Nein, Sie können den Schutzschaltkreis nicht überbrücken. Ich habe Leute das tun sehen. Ergebnis? Gleichstrom an den Lautsprechern, geschmolzene Kabel oder Schlimmeres. Der Schutzschaltkreis ist aus gutem Grund da. Wenn er aktiv ist, rettet er etwas – wahrscheinlich Ihren Geldbeutel.

Wie Sie testen, bevor Sie ihn wieder einbauen

Setzen Sie einen Verstärker niemals blind wieder ein. Testen Sie ihn zuerst auf dem Tisch.

Für einen Sicherungsaustausch: Versorgen Sie ihn nur mit +12 V, Masse und Fernsteuerung. Er sollte anspringen, im Normalmodus bleiben und im Leerlauf unter 2 A ziehen. Geben Sie dann einen 50-Hz-Testton an den Eingang und messen Sie die Wechselspannung an den Lautsprecherausgängen. Wenn Sie Spannung messen, funktioniert er.

Für einen reparierten Verstärker: Verwenden Sie eine Prüflast (z. B. 4-Ohm-Leistungswiderstand). Geben Sie ein 1-kHz-Sinus-Signal ein. Messen Sie die Ausgangsspannung mit einem Multimeter – sie sollte sauberes Wechselstromsignal zeigen. Wenn Sie ein Oszilloskop haben, prüfen Sie auf Clipping oder Verzerrung. Prüfen Sie auch den Leerlaufstrom erneut. Er sollte bei 0,8–1,5 A liegen. Zu hoch? Die Vorspannung stimmt nicht. Zu niedrig? Er liefert keine volle Leistung.

Letzter Rat: Wann Sie aufgeben sollten

Wenn das Reparaturangebot mehr als die Hälfte des Preises eines neuen Verstärkers kostet, ersetzen Sie ihn einfach. Sie erhalten eine Garantie, einen bekannten Zustand und kein Risiko versteckter Fehler. Ich hatte Kunden, die Verstärker brachten, die sie selbst repariert hatten – jetzt mit abgelösten Lötflächen und geschmolzenen Leiterbahnen. Das ist reparierbar, aber jetzt doppelt so teuer.

Und wenn Sie ernsthaft wollen, dass der nächste länger hält:

Stellen Sie die Verstärkung richtig ein. Benutzen Sie ein Multimeter und einen 0-dB-Testton. Zu hoch eingestellt, und Sie erzeugen Clipping – das tötet den Verstärker langsam.
Verwenden Sie die richtige Kabelquerschnitte. 4-AWG für leistungsstarke Verstärker. Zu dünnes Kabel = Spannungsabfall = Hitze = Ausfall.
Bauen Sie ihn dort ein, wo er Luft bekommt. Lassen Sie Abstand um den Kühlkörper. Kein Teppich, keine engen Räume.
Prüfen Sie Ihr Ladesystem. Die Spannung sollte im Betrieb 13,8–14,8 V betragen. Über 15 V? Das ist eine Todesstrafe für Elektronik.
Hören Sie hin. Wenn der Verstärker bei niedriger Lautstärke komisch klingt oder heiß läuft, untersuchen Sie es. Erkennen Sie es früh, retten Sie das System.
