Wie man einen Verdampferleck erkennt – Ölrückstände unter dem Armaturenbrett

Okay, sprechen wir über Lecks im Verdampferkern. In meinen über 25 Jahren als Mechaniker habe ich mehr als genug davon gesehen, und sie sind wirklich lästig. Aber hier ist das Entscheidende: Wenn Sie wissen, worauf Sie achten müssen, können Sie das Problem frühzeitig erkennen und sich später viel Ärger – und Geld – ersparen.

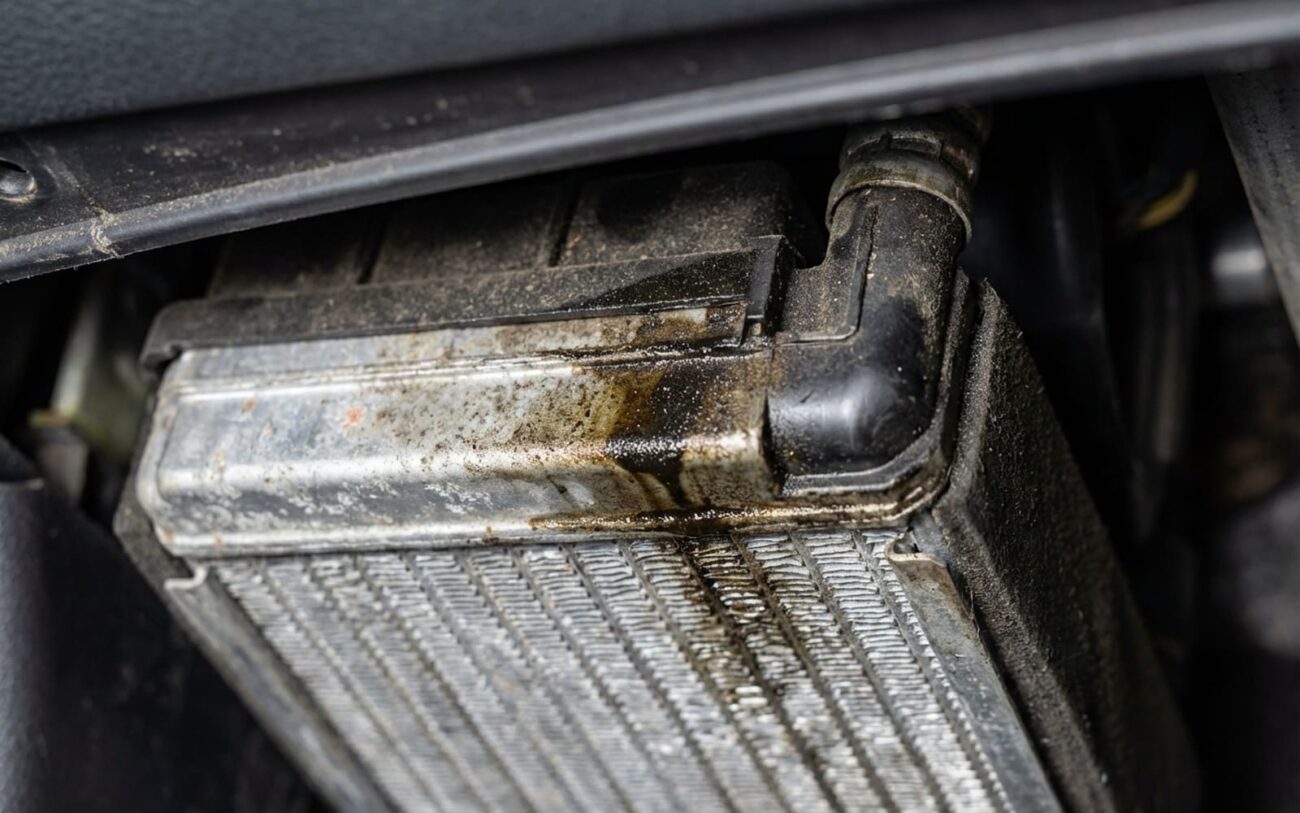

Das absolut größte Warnsignal für ein Verdampferleck ist ein ölig-fettiger Film, wo er nichts zu suchen hat. Ziehen Sie Ihren Innenraumfilter heraus, und wenn das Papierfilterelement oder das Kunststoffgehäuse glitschig ist, oder Sie einen glänzenden Tropfen am Kondensatableiter unter dem Fahrzeug sehen? Das ist kein Wasser, und es ist definitiv keine Straßenschmutzschicht. Was Sie dort sehen, ist Kältemittelöl – meistens PAG-Öl – das aus Ihrem Klimaanlagensystem ausgetreten ist. Dieses Öl wird zusammen mit dem Kältemittel (R-134a oder 1234yf) durch das System geführt, um den Kompressor geschmiert zu halten. Bei einem Leck tritt das Öl gemeinsam mit dem Kältemittel aus. Wenn Sie diesen ölig-glänzenden Film im HVAC-Gehäuse oder unterhalb des Armaturenbretts entdecken, ist es fast sicher, dass das Leck vom Verdampferkern selbst stammt. Dabei handelt es sich um einen kleinen Aluminium-Wärmetauscher, der tief hinter dem Armaturenbrett verbaut ist und die Luft tatsächlich kühlt.

Natürlich werden Sie auch bemerken, dass die Klimaanlage nicht mehr so kalt bläst wie früher. Das liegt daran, dass Kältemittel verloren geht. Wenn ich meine Klimamanometer anschließe, werden sowohl der Hoch- als auch der Niederdruck deutlich abgesunken sein, weil die Füllmenge des Systems reduziert ist. Nun könnte niedriger Druck allein auf ein Leck irgendwo hindeuten – ein gerissener Kondensator, eine defekte Kompressordichtung, ein undichter Schlauch. Doch wenn schlechte Kühlleistung mit diesem inneren ölig-glänzenden Rückstand einhergeht, verlagert sich mein Verdacht sofort auf den Verdampfer.

Dann ist da noch der Geruch. Viele Kunden beschweren sich über einen muffigen, feuchten Geruch aus den Lüftungsschlitzen, besonders wenn sie die Klimaanlage zum ersten Mal einschalten. Das ist nicht einfach ein „Alter-Auto-Geruch“. Das sind Schimmel und Bakterien, die auf den Lamellen des Verdampfers gedeihen. Das austretende Öl bindet Feuchtigkeit und Staub und schafft so einen idealen Nährboden, der nahezu unmöglich effektiv zu reinigen ist, ohne den Kern auszubauen. Ein verstopfter Ablauf kann zwar allein schon Schimmel verursachen, aber wenn Öl im Spiel ist, wird das Problem schlimmer und bleibt hartnäckig.

Hier ist die eigentliche Gefahr, und ich habe das bereits zu oft erlebt: Wenn Sie das System mit einem Leck weiterlaufen lassen, verlieren Sie nicht nur Kältemittel, sondern auch das entscheidende Schmieröl. Ohne ausreichend Öl läuft der Kompressor trocken. Ich hatte bereits Fälle, bei denen Kompressoren blockierten und Metallsplitter durch das gesamte System geschleudert wurden. Was mit einer Reparatur des Verdampfers für 1,38 €0 beginnen könnte, kann sich schnell zu einem Alptraum von über 2,76 €0 auswachsen, der einen neuen Kompressor, einen neuen Sammler und eine komplette Spülung aller Leitungen erfordert. Erkennen Sie das Problem frühzeitig, und Sie könnten das gesamte System retten.

Ölrückstände im HVAC-Gehäuse zu sehen, ist ein großes Indiz, aber das bedeutet nicht automatisch, dass der Verdampferkern selbst leckt. Bevor ich auch nur daran denke, das Armaturenbrett zu demontieren, muss ich andere, leichter zugängliche Ursachen ausschließen. Ziel ist es, das Leck eindeutig auf den Kern selbst zu begrenzen und nicht auf einen einfach zu wechselnden O-Ring oder eine nahegelegene Dichtung.

Prüfung auf Ölrückstände und Kältemitteldampf

Wenn ich diesen ölig-glänzenden Film am Innenraumfilter oder im HVAC-Verteilerkanal sehe, ist mein erster Schritt normalerweise eine UV-Farbstoff- und Schwarzlicht-Inspektion. Ich füge Farbstoff dem System hinzu, lasse die Klimaanlage eine Weile laufen und suche dann mit einer UV-Lampe im HVAC-Verteilerkanal nach Leckstellen. Manchmal kann man den fluoreszierenden Farbstoff direkt auf den Lamellen des Verdampfers oder am Gehäuse sehen. Ist es schwer einzusehen, verwende ich einen elektronischen Kältemittelleckdetektor mit einem Schnüffelrohr. Ich führe dieses Rohr durch die Öffnung des Innenraumfilters, manchmal auch durch die Gebläseöffnung oder den Kondensatableiter. Dann schalte ich das Gebläse auf höchster Stufe ein. Dadurch wird eventuell austretender Kältemitteldampf durch das System gesaugt und in den Erfassungsbereich des Detektors geleitet. Ein starker, konstanter Wert aus dem Bereich des Verdampferkerns – besonders nachdem ich zugängliche Dichtungen wie den O-Ring des Verdampfertemperatursensors oder die Anschlüsse des Expansionsventils überprüft habe – bestätigt praktisch, dass der Kern die Quelle ist.

Vergessen Sie nicht, zuerst die offensichtlichen, einfachen Dinge zu prüfen. Ich habe bereits erlebt, dass ein undichtes Schrader-Ventil an einem Serviceanschluss fälschlicherweise für ein internes Leck gehalten wurde, oder sogar Ölaustrag aus einem stark verschlissenen Kompressor. Beseitigen Sie immer zuerst die einfachen Ursachen, bevor Sie tief graben.

Präzise Lokalisierung von Niederdrucklecks mit Stickstoff

Wenn das System wenig Kältemittel enthält und die Manometer niedrigen Druck auf beiden Seiten bestätigen, führe ich einen Stickstoff-Drucktest durch. Dieser ist weitaus zuverlässiger als das bloße Verlassen auf Druckwerte bei Umgebungstemperatur. So mache ich es:

1. Zuerst evakuieren ich das System vollständig.
2. Dann trenne ich mit Absperrventilen (falls verfügbar, oder durch vorsichtiges Trennen und Abdichten von Abschnitten) den Niederdruckkreislauf (der den Verdampfer enthält) vom Hochdruckkreislauf.
3. Ich fülle den verdächtigen Kreislauf mit trockenem Stickstoff auf etwa 150–200 psi auf.
4. Mit einem präzisen Manometer überwache ich diesen Druck. Wenn der Niederdruckkreislauf Druck verliert, während der Hochdruckkreislauf stabil bleibt, weiß ich, dass das Leck im Verdampfer oder in den zugehörigen Niederdruckleitungen liegt. Dieser Test ist unverzichtbar für eine genaue Diagnose.

Diese Methode hilft mir, andere häufige Leckstellen wie den Kondensator, eine Kompressordichtung oder eine Hochdruckleitung auszuschließen. Wenn sich das Öl jedoch auf der Fahrzeuginnenseite im HVAC-Gehäuse befindet, verkleinert sich mein Suchbereich schnell auf die Komponenten innerhalb des Verdampfergehäuses.

Wenn ein Verdampferkern versagt, bedeutet das, dass die Aluminiumrohre oder die verlöteten Verbindungen im Kern selbst ein Leck entwickelt haben. Es handelt sich nicht nur um einen defekten O-Ring an einer angeschlossenen Komponente. Ich sehe typischerweise drei Hauptgründe, warum diese Bauteile versagen:

Ermüdung durch Vibration

Der Verdampfer sitzt in einem Kunststoff-HVAC-Gehäuse, und dieses Gehäuse vibriert – durch das Gebläse, durch Fahrbahnunebenheiten, durch den Motor selbst. Mit der Zeit – wir sprechen hier normalerweise von 10 oder mehr Jahren – führen diese ständigen Mikrobewegungen zu Spannungsrissen. Ich sehe sie am häufigsten an engen Rohrbögen oder dort, wo die Rohre mit den Kopfstücken verbunden sind. Sie beginnen winzig, aber durch die ständigen Temperaturschwankungen (Erwärmen, Abkühlen) wachsen sie immer weiter, bis schließlich ein Leck entsteht.

Formiarkorrosion: Der heimtückische Killer

Dies ist wahrscheinlich die häufigste Ursache, der ich begegne, und sie ist besonders tückisch. Formiarkorrosion ist eine langsam wirkende Korrosionsart, die buchstäblich mikroskopisch kleine Tunnel von innen nach außen durch Kupfer und Aluminium frisst. Sie wird durch organische Säuren ausgelöst, die entstehen, wenn Feuchtigkeit, Sauerstoff und Verunreinigungen wie Ameisensäure oder Essigsäure auf der kalten, feuchten Oberfläche der Spule reagieren. Woher kommen diese Säuren? Oft werden sie direkt über den Innenraumluft-Einlass angesaugt. Denken Sie an verschmutzte Innenraumfilter, die voller organischer Rückstände sind, ausgasende Kunststoffe vom Armaturenbrett oder – und das ist ein großer Faktor – nachgerüstete Lufterfrischer, besonders Sprays und Gele. Diese Chemikalien zerfallen in korrosive Verbindungen, sobald sie auf diese feuchte, temperaturschwankende Umgebung treffen. Ich habe unzählige Honda- und Toyota-Modelle diagnostiziert, bei denen der Verdampfer vorzeitig aufgrund genau dieses Problems versagte. Es ist ein bekanntes Problem, und manchmal veröffentlichen Hersteller sogar Service-Bulletins dazu, obwohl die betroffenen Modelle und TSBs variieren.

Herstellungsfehler

Seltener stoßen Sie auf einen Verdampfer, der von Anfang an einfach nicht richtig hergestellt wurde. Dinge wie poröse Gussteile oder schwache Fabriklötstellen. Diese halten möglicherweise jahrelang, aber letztendlich versagen sie unter dem ständigen Druck und thermischen Stress des Klimasystems. Aber hier ist ein entscheidender Unterschied: Ein Leck am O-Ring des Verdampfertemperatursensors oder am Anschluss des Expansionsventils? Das ist kein defekter Kern. Das sind austauschbare Dichtungen, und ehrlich gesagt, das Ersetzen dieser O-Ringe (sowie der O-Ringe am Expansionsventil) ist Standardpraxis bei jeder Reparatur am Verdampfer. Eine genaue Diagnose erspart Ihnen eine unnötige, extrem arbeitsintensive Demontage des Armaturenbretts.

Diese Reparatur erfordert in der Regel eine vollständige oder zumindest teilweise Demontage des Armaturenbretts. Das bedeutet, die Batterie zu trennen, das Airbag-System zu deaktivieren, oft die Lenksäule, das Kombiinstrument und einen ganzen Wust an HVAC- und elektrischen Steckverbindungen zu entfernen. Bei vielen Fahrzeugen rechnen Sie mit 8 bis 12 Arbeitsstunden, manchmal mehr. Es ist nichts für schwache Nerven oder unerfahrene Hände.

Wenn Sie (oder Ihre gewählte Werkstatt) diese Arbeit angehen, benötigen Sie spezielle Werkzeuge und Teile, um sie richtig durchzuführen:

• Einen hochwertigen Verdampferkern (OEM oder eine renommierte Aftermarket-Marke).
• Einen neuen Trockenfilter oder Sammler. Wiederverwenden Sie niemals das alte Teil – es nimmt Feuchtigkeit auf und verliert im Laufe der Zeit seine Filterwirkung.
• Den korrekten Typ und die korrekte Menge an PAG-Öl, wie in Ihrer Serviceanleitung angegeben (z. B. PAG 46, 90 ml).
• Neue O-Ringe für alle Kältemittelanschlüsse, die Sie öffnen.
• Einen Manometer-Satz.
• Eine Hochleistungs-Vakuumpumpe.
• Eine Kältemittelschale für eine präzise Befüllung.

Nachdem der neue Verdampfer eingebaut ist und das Armaturenbrett (zumindest teilweise) wieder montiert wurde, ist die Arbeit noch nicht vorbei. Der nächste Schritt ist entscheidend: der Vakuum-Abfalltest. Dies ist keine Option; er trennt eine ordnungsgemäße, dauerhafte Reparatur von einer „Rückkehr“-Reparatur, bei der Sie das Armaturenbrett in einigen Monaten erneut abbauen müssen.

Mit einer hochwertigen Vakuumpumpe müssen Sie das System auf unter 500 Mikron absenken. Dann schließen Sie die Ventile und isolieren das System von der Pumpe. Überwachen Sie diesen Vakuumwert mindestens 15 bis 30 Minuten lang. Wenn der Mikronwert über 1.000 steigt, haben Sie immer noch ein Leck. Es könnte eine schlechte Verbindung, ein defekter O-Ring oder etwas sein, das nicht richtig eingebaut wurde. Dieser Test erfordert unbedingt ein elektronisches Mikronmanometer; die alten analogen Kombimanometer können kleine Lecks einfach nicht zuverlässig erkennen.

Erst wenn das System ein stabiles Vakuum hält, sollten Sie es befüllen. Und ich meine, es mit dem exakten Gewicht an Kältemittel befüllen, gemessen auf einer Waage – nicht nur nach Druck. Nach der Befüllung führen Sie den abschließenden Funktions-Test durch: Motor bei 2.000 U/min, Klimaanlage auf Maximum, Umluft aktiviert, Umgebungstemperatur etwa 24 °C. Die Lufttemperatur am mittleren Lüftungsschlitz sollte innerhalb von 10–15 Minuten auf 2–7 °C absinken. Prüfen Sie sowohl den Hoch- als auch den Niederdruck; sie sollten sich im normalen Bereich für die Umgebungsbedingungen stabilisieren und mindestens 15 Minuten lang konstant bleiben. Wenn alle diese Prüfungen bestanden sind, ist Ihre Reparatur solide, und Sie haben es richtig gemacht.

Seien wir ehrlich, diese Reparatur ist teuer. Nicht, weil der Verdampferkern selbst so kostspielig ist – Sie zahlen dafür vielleicht 150–300 $ für das Teil. Es ist die Arbeitszeit, die die Gesamtkosten in die Höhe treibt. Bei einer Werkstatt rechnen Sie typischerweise mit 1.200 bis 2.500 $ oder mehr, je nach Fahrzeug. Luxusfahrzeuge oder kompakte Modelle mit extrem komplexen Armaturenbrettaufbauten kosten immer mehr.

Trotzdem sollten Sie die versteckten Kosten der Untätigkeit nicht ignorieren. Ohne Klimaanlage in einem heißen Klima zu fahren, ist nicht nur unangenehm; es kann den Motor belasten (besonders wenn der Kompressor blockiert) und Komfort sowie Sicherheit beeinträchtigen. Außerdem könnte ein blockierter Kompressor Sie mitten auf der Straße stranden lassen – ein weiterer Albtraum.

Sie können die Zeit nicht aufhalten, aber Sie können die häufigsten Ursachen für einen Verdampferausfall definitiv verlangsamen. Da die Formiarkorrosion eine der Hauptursachen ist, ist Ihre beste Verteidigung, den Verdampfer sauber und trocken zu halten.

• Wechseln Sie Ihren Innenraumfilter regelmäßig. Ich empfehle meinen Kunden alle 12 bis 24 Monate, oder häufiger, wenn Sie in staubigen oder verschmutzten Gebieten fahren. Ein verstopfter Filter behindert den Luftstrom, wodurch der Verdampfer kälter und länger läuft, was mehr Kondenswasser und mehr Chancen für Schadstoffablagerungen und Korrosion bedeutet.
• Vermeiden Sie Aerosolsprays und Gel-Lufterfrischer in der Nähe der Einlassöffnungen. Ich habe bereits Dutzende Fälle gesehen, in denen diese Produkte die Korrosion direkt beschleunigt haben. Sie zerfallen in die korrosiven Säuren, über die wir gesprochen haben. Verwenden Sie stattdessen Aktivkohlefilter oder geruchsneutralisierende Innenraumbehandlungen, die keine Rückstände hinterlassen.
• Jährliche Inspektion. Machen Sie es sich zur Gewohnheit, Ihren Innenraumfilter und sein Gehäuse einmal jährlich zu prüfen. Achten Sie auf ölige Schlieren oder dunkle Flecken. Bei einer routinemäßigen Klimaanlagenservice kann ein guter Techniker einen elektronischen Leckdetektor in der Nähe des Kondensatableiters unter dem Fahrzeug verwenden. Dies ist oft einer der ersten Orte, an denen Kältemitteldampf austritt. Ein kleines Leck frühzeitig zu erkennen, rettet den Verdampfer zwar nicht, kann aber definitiv einen Kompressorausfall verhindern und Ihnen später Hunderte – oder Tausende – ersparen.
