Erkennen eines Riss im Zylinderkopf durch Kühlmittelverhalten (Blasenbildung bei Kaltstart)

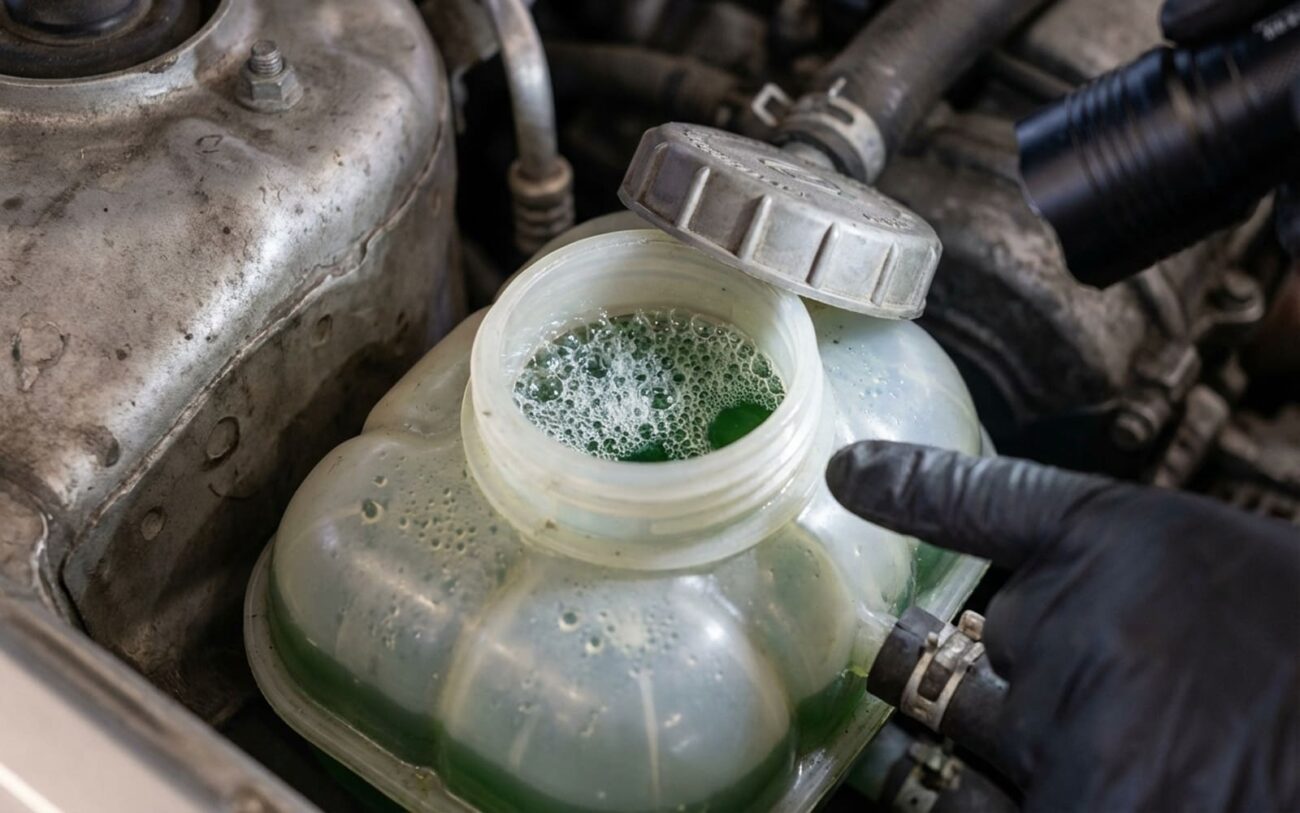

Kommen wir direkt zur Sache: Wenn Sie einen stetigen Strom von Blasen beobachten, der im Kühlmittelbehälter oder am Radiatorhals aufsteigt, besonders direkt nach einem Kaltstart, haben Sie ein ernstes Problem. Ich drehe nun schon über 25 Jahre lang Schrauben, und ich kann Ihnen sagen: Das ist nicht einfach nur „Luft, die sich entlüftet“. Das sind Verbrennungsgase, die in Ihr Kühlsystem gelangen. Es bedeutet, dass eine Undichtigkeit vorliegt, ein direkter Kanal von einer Hochdruck-Verbrennungskammer in die Kühlmittelkanäle.

Ich habe schon zu oft gesehen, wie Leute dies als normal abtun und glauben, es werde sich von selbst klären. Tatsächliche Luftblasen nach einer frischen Befüllung hören nach einigen Minuten Betrieb auf zu blubbern. Beständige Blasen, besonders bei kaltem Motor, erzählen eine andere Geschichte. Das ist kein kleines Problem; es ist eine tickende Zeitbombe für Ihren Motor.

Blasen zeigen mir, dass Verbrennungsgase ins Kühlmittel gelangen, aber sie verraten mir nicht, woher genau. Ist es eine Zylinderkopfdichtung? Ein gerissener Zylinderkopf? Oder sogar ein Riss im Motorblock selbst? Alle drei können nahezu identische Symptome verursachen. Wenn man hier rät, riskiert man, Teile auseinanderzunehmen, die man nicht hätte anfassen müssen – und das kostet Geld. Hier ist die systematische Vorgehensweise, die ich in meiner Werkstatt anwende, um die Leckstelle genau zu lokalisieren.

Schritt 1: Bestätigung des Vorhandenseins von Verbrennungsgasen

Zuerst müssen wir absolut sicher sein, dass es sich um Verbrennungsgase handelt. Eine einfache Sichtprüfung beim Kaltstart ist ein guter Hinweis, aber ich führe danach immer einen chemischen Test durch. Ich verwende einen „Blocktester“ oder „Verbrennungsleck-Detektor“. Man füllt eine spezielle blaue Flüssigkeit in ein Reagenzglas, stellt es über die Öffnung des Radiators oder des Ausgleichsbehälters und saugt Luft aus dem Kühlsystem hindurch. Wenn sich die Flüssigkeit verfärbt – meistens gelb oder grün –, bedeutet das, dass Abgase vorhanden sind. Damit ist bestätigt, dass das Problem nicht nur eine Luftblase ist.

Schritt 2: Statischer Drucktest des Kühlsystems

Bei kaltem Motor presse ich das Kühlsystem auf den Nenndruck des Verschlusses, normalerweise 13–18 psi. Dann beobachte ich das Manometer. Fällt der Druck ab, haben Sie eine Leckage. Dieser Test zeigt mir, dass ein Leck vorliegt, aber nicht, ob es sich um ein äußeres (z. B. Schlauch oder Kühler) oder ein inneres Leck (in einen Zylinder) handelt. Dafür ist der nächste Schritt da.

Schritt 3: Zylinderdichtigkeitsprüfung (Leak-Down-Test)

Dies ist ein entscheidender Test. Ich bringe jeden Zylinder auf den oberen Totpunkt seines Verdichtungshubs. Dann leite ich regulierte Druckluft aus der Werkstatt (ca. 100 psi) direkt über die Zündkerzenöffnung ein. Während die Luft strömt, überwache ich das Manometer am Leak-Down-Tester. Noch wichtiger: Ich höre genau hin. Wenn Luft in das Kühlsystem entweicht, hören Sie ein Zischen am Kühlmittelbehälterdeckel oder sehen Blasen im Kühlmittel. Dieser Test identifiziert den defekten Zylinder und bestätigt einen direkten Pfad von der Verbrennungskammer zu den Kühlmittelkanälen.

Schritt 4: Druckprüfung nach Demontage (Kopf vs. Block)

Nachdem wir den Zylinder identifiziert haben, muss der Zylinderkopf abgenommen werden. Nur so lässt sich endgültig feststellen, ob der Riss im Zylinderkopf oder im Motorblock liegt. Nach der Demontage bringe ich den Zylinderkopf in eine Spezialwerkstatt oder führe den Test selbst durch, wenn ich die richtige Ausrüstung habe. Der Kopf wird an allen Kühlmittelöffnungen abgedichtet und dann in ein Becken mit warmem Wasser getaucht. Wir pressen die Kühlmittelkanäle im Kopf unter Druck, und jede entstehende Blase zeigt exakt die Position des Risses an. Wenn der Kopf diesen Test besteht, liegt das Problem fast sicher an einer verformten oder gerissenen Deckfläche des Motorblocks. Diese Präzision erspart viele Kopfschmerzen und verhindert, dass ein einwandfreier Kopf ersetzt wird, während der Block der eigentliche Schuldige war.

Ein gerissener Zylinderkopf ist nicht nur eine durchgebrannte Dichtung; es ist ein Versagen des Metalls selbst. Die meisten modernen Köpfe sind aus Aluminium, ältere Motoren verwenden Gusseisen. Aus meiner Erfahrung liegen die Hauptgründe für diesen Ausfall bei einigen Schlüsselfaktoren:

• Thermische Ermüdung: Das ist der Hauptgrund. Die Bereiche um die Auslassventilsitze werden während des Betriebs extrem heiß und kühlen dann schnell ab, wenn der Motor abgestellt wird. Über Tausende solcher Zyklen bilden sich winzige Mikrorisse, die sich vergrößern. Wenn der Motor jemals stark überhitzt – auch nur einmal –, beschleunigt sich dieser Prozess dramatisch. Ich habe Aluminiumköpfe gesehen, die nach einer einzigen schweren Überhitzung wie ein Eierschale zerbrachen.
• Herstellungsfehler: Einige Motorkonstruktionen, insbesondere bestimmte Aluminium-V6- oder Ecotec-Motoren aus bestimmten Baujahren, hatten bekannte Probleme mit Gussporosität. Das sind winzige Hohlräume im Metall, die als Spannungskonzentratoren wirken. Mit der Zeit können sie sich öffnen und Kühlmittel durchlassen. Es ist nicht häufig, aber es kommt vor.
• Chemische Zersetzung: Dies wird oft übersehen. Die Verwendung des falschen Kühlmittels, das Auslassen von Kühlmittelwechseln oder das Nachfüllen mit Leitungswasser kann zu elektrolytischer Korrosion an Aluminiumköpfen führen. Die falschen Chemikalien greifen das Metall regelrecht an und schaffen Verbindungen zwischen Kühlmittel- und Verbrennungsbereichen.
• Detonation/Vorzündung: Wenn Ihr Motor unter Last „klopft“ oder „pingt“ und Sie es ignorieren, fordern Sie Probleme heraus. Starke Detonation erzeugt Druckspitzen im Zylinder, die hoch genug sind, um den Kopf durch Schock zu reißen. Es ist, als würde man den Kopf von innen mit einem Hammer schlagen.

Während eine defekte Zylinderkopfdichtung ähnliche Symptome aufweist – weißer Abgasschwaden, Kühlmittelverlust, Fehlzündungen – ist ein gerissener Kopf normalerweise eine viel schwerwiegendere und kostspieligere Reparatur. Die Zylinderkopfdichtung ist als opferbereite Dichtung konzipiert; der Kopf selbst nicht.

Alles wieder zusammenbauen und einfach hoffen, dass es hält? Das ist Glücksspiel, und so landen Sie bei wiederholten Ausfällen. Sie müssen unbedingt bestätigen, dass die Reparatur unter realen Betriebsbedingungen hält. Hier ist meine Checkliste nach der Reparatur:

1. Statischer Drucktest des Kühlsystems (erneut): Nach der Montage presse ich das System auf den Sollwert und lasse es mindestens 30 Minuten stehen. Kein Druckabfall am Manometer? Guter Anfang.
2. Thermische Zyklen: Führen Sie den Motor mindestens durch drei volle thermische Zyklen. Das bedeutet Kaltstart, Aufwärmen bis zur Betriebstemperatur, Abschalten und vollständiges Abkühlen. Prüfen Sie nach jedem Zyklus den Kühlmittelfüllstand und auf eventuelle Lecks. Dies belastet die neuen Dichtungen und Komponenten.
3. Verbrennungsgas-Prüfung (Blocktester): Das ist unverzichtbar. Verwenden Sie erneut die Blocktester-Flüssigkeit. Bleibt sie blau, ist alles in Ordnung. Färbt sie sich gelb oder grün, haben Sie immer noch Verbrennungsgase im Kühlmittel, und die Reparatur ist fehlgeschlagen.
4. Zylinderdichtigkeitsprüfung (alle Zylinder): Ich führe einen Leak-Down-Test an allen Zylindern durch, besonders an dem, der zuvor Probleme machte. Dies bestätigt eine ordnungsgemäße Dichtung, korrektes Drehmoment der Kopfschrauben und dass keine weiteren Probleme während der Montage aufgetreten sind.

Sprechen wir über Geld, denn das ist keine billige Reparatur. Die Kosten variieren stark je nach Fahrzeug, Motortyp und Werkstatt. Hier eine grobe Übersicht, was Sie erwarten können:

Beachten Sie, dass die Werkstattkosten die Arbeitskosten für das Ab- und Anbauen der Köpfe enthalten, was allein 800–1.500 $ betragen kann. Außerdem benötigen Sie neue Drehmoment-über-drehmoment-Kopfschrauben, einen kompletten Dichtungssatz und frisches Kühlmittel. Die Kosten summieren sich schnell.

Prävention ist immer, immer billiger als Reparatur. Das Wichtigste, was Sie tun können, um einen gerissenen Kopf zu vermeiden, ist die ordnungsgemäße Wartung Ihres Kühlsystems. Ich kann das nicht genug betonen:

• Verwenden Sie das richtige Kühlmittel: Greifen Sie nicht einfach zu irgendeiner grünen Flüssigkeit vom Regal. Moderne Aluminiummotoren erfordern oft spezifische OAT-, HOAT- oder phosphatfreie Zusammensetzungen. Die Verwendung des falschen Typs kann Korrosion beschleunigen und zu Rissen führen. Prüfen Sie Ihr Fahrzeughandbuch.

• Kühlmittel rechtzeitig wechseln: Kühlmittel ist nicht „lebenslang“. Es verliert im Laufe der Zeit seine korrosions- und kavitationshemmenden Zusätze. Ich habe Radiatoren in 8 Jahre alten Autos mit gelartigem Schlamm innen gesehen – kein Wunder, dass sie überhitzten.

• Überwachen Sie Ihre Temperaturanzeige: Wenn sich die Nadel nach oben bewegt, halten Sie sicher an und schalten Sie den Motor aus. Ein einziger schwerer Überhitzungsfall reicht aus, um einen Kopf zu verziehen oder einen Riss zu verursachen. Und wenn Sie doch überhitzen, füllen Sie nicht einfach nach und fahren weiter. Lassen Sie danach einen Drucktest des Kühlsystems und einen Verbrennungsgastest durchführen. Ein kleiner Riss mag keine sofortigen Symptome zeigen, kann sich aber schnell verschlimmern.

• Prüfen Sie monatlich den Kühlmittelfüllstand: Tun Sie dies bei kaltem Motor. Jeder unerklärliche Verlust – keine sichtbaren äußeren Lecks, keine Pfützen – sollte eine Warnflagge sein. Es könnte in einen Zylinder gelangen. Wenn Sie außerdem weißen Abgasschwaden beim Start oder milchiges Öl bemerken, lassen Sie es sofort prüfen.

• Beheben Sie die Ursachen: Ein defekter Thermostat, ein verstopfter Kühler, ein schwacher Kühlerdeckel oder sogar ein defekter Lüfter können alle zur Überhitzung beitragen. Beheben Sie nicht nur das Symptom; beheben Sie das zugrundeliegende Problem.
