Kompressionsprüfung durchführen: Verschleiß an Kolbenringen oder Ventilschäden erkennen

Gut, sprechen wir über Motorverdichtung. Nachdem ich in den letzten 25 Jahren mehr Motoren auseinandergenommen habe, als ich zählen kann, kann ich Ihnen sagen: Wenn Ihr Motor keine gute Verdichtung erzeugt, erzeugt er auch keine gute Leistung. Punkt. Es ist wie ein Marathonlauf mit nur einer Lunge – das funktioniert einfach nicht effizient, und irgendwann wird etwas nachgeben. Frühzeitig die Anzeichen zu erkennen, ist Ihre beste Chance, sich später viel Kopfzerbrechen und Geld zu sparen.

Wenn ein Motor anfängt, Verdichtung zu verlieren, ist das normalerweise nicht subtil. Sie werden oft Dinge sehen, fühlen oder sogar hören, die Ihnen sagen, dass etwas nicht stimmt. Das sind die wichtigsten Anzeichen, auf die ich achte:

Zunächst einmal Rauch aus dem Auspuff. Wenn Sie blauen oder grauen Rauch sehen, besonders wenn Sie nach einer Ausrollphase wieder Gas geben (z. B. beim Beschleunigen nach einer Bergabfahrt), dann verbrennt meist Öl in der Brennkammer. In den meisten Fällen bedeutet das, dass abgenutzte Kolbenringe Öl aus dem Kurbelgehäuse nach oben schleusen. Schließen Sie aber auch verschlissene Ventilschaftdichtungen oder -führungen nicht aus; diese können ebenfalls Öl an den Ventilen heruntertropfen lassen. Wir werden gleich klären, wie man den Unterschied erkennt.

Dann gibt es den Leistungsverlust. Der Motor fühlt sich einfach müde an. Er ist träge, neigt zu Zündaussetzern und reagiert nicht mehr wie früher. Das ist ein sicheres Zeichen dafür, dass der Verbrennungsprozess nicht genügend Kraft erzeugt. Der Druck entweicht irgendwo, wo er nicht sollte – möglicherweise an den Ringen, Ventilen oder sogar an der Zylinderkopfdichtung. Ein Verdichtungsdrucktest bestätigt das.

Und schließlich hoher Kurbelgehäusedruck, was wir „Blow-by“ nennen. Wenn Sie den Ölmessstab ziehen, während der Motor läuft, und es fühlt sich an wie ein Mini-Geysir, oder wenn Ihr Öleinfülldeckel ständig versucht, vom Motor abzuspringen, dann drücken Verbrennungsgase an den Ringen vorbei ins Kurbelgehäuse. Das ist definitiv nicht normal. Ein verstopftes PCV-System (Positive Crankcase Ventilation) kann dies jedoch nachahmen, also prüfen Sie immer zuerst das. Aber wenn das PCV-System frei ist und Sie trotzdem starkes Blow-by haben, sind die Kolbenringe höchstwahrscheinlich hinüber.

Sobald Sie ein Symptom haben, das laut „Verdichtungsproblem“ schreit, ist der nächste Schritt, genau herauszufinden, wohin der Druck entweicht. Ein einfacher Verdichtungsdrucktest ist ein guter Anfang, aber nur ein Startpunkt. Er sagt Ihnen, ob ein Zylinder zu niedrig ist, aber nicht warum. Hier packen wir an und führen echte Diagnosearbeit durch.

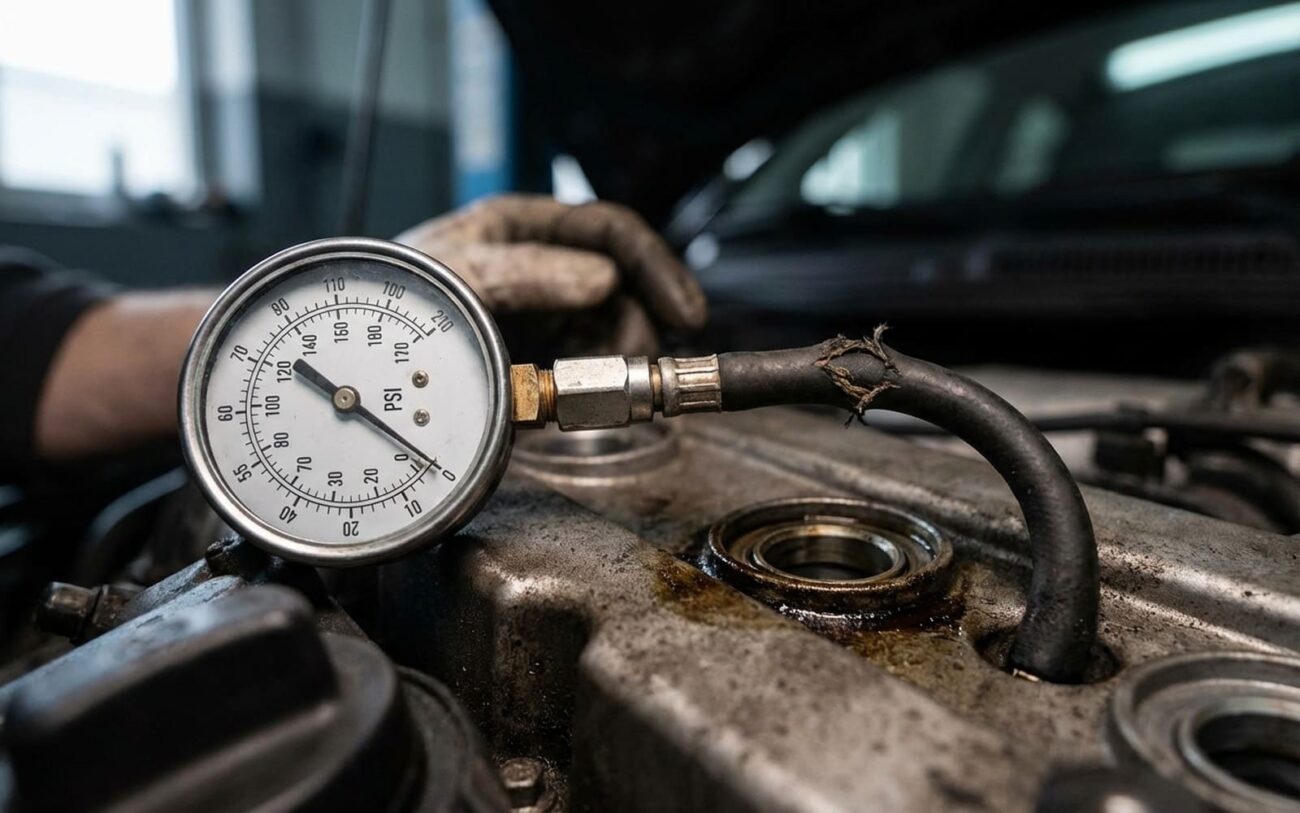

Schritt 1: Der Standard-Verdichtungsdrucktest

Dies ist Ihre Grundlage. Sie ziehen alle Zündkerzen, deaktivieren Kraftstoff- und Zündungssystem und drehen den Motor durch, während Sie den Druck in jedem Zylinder messen. Sie achten auf zwei Dinge:

• Gesamtwerte: Bei den meisten gesunden Motoren sollten die Werte zwischen 120 und 180 psi liegen, aber prüfen Sie immer die Spezifikationen Ihres Fahrzeugs.
• Konsistenz: Alle Zylinder sollten etwa 10–15 % voneinander abweichen. Wenn ein Zylinder deutlich niedriger ist als die anderen oder – noch schlimmer – Null anzeigt, haben Sie den Problemzylinder gefunden.

Ein Nullwert an einem einzelnen Zylinder deutet oft direkt auf ein verbranntes oder verbogenes Ventil oder möglicherweise auf eine starke Zylinderkopfdichtungsleckage hin. Wenn jedoch mehrere Zylinder niedrig sind oder alle niedrig, aber gleichmäßig, dann müssen wir tiefer graben.

Schritt 2: Der Nass-Verdichtungsdrucktest (bei Verdacht auf Ringprobleme)

Dies ist ein schneller Trick, den ich verwende, um zwischen verschlissenen Ringen und Ventilproblemen zu unterscheiden. Wenn Sie einen Zylinder mit niedrigem Verdichtungsdruck haben:

1. Geben Sie etwa einen Esslöffel sauberes Motoröl direkt durch das Zündkerzenloch in diesen Zylinder.
2. Drehen Sie den Motor einige Male durch, um das Öl zu verteilen.
3. Führen Sie sofort erneut den Verdichtungsdrucktest an diesem Zylinder durch.

Was das aussagt:

• Deutlicher Anstieg (25 % oder mehr): Wenn der Druck stark ansteigt, bedeutet das, dass das Öl vorübergehend die Lücken um die Kolbenringe abgedichtet hat. Das ist ein starker Hinweis auf verschlissene Kolbenringe.
• Wenig oder keine Veränderung: Bleibt der Wert etwa gleich, liegt das Problem nicht an den Ringen. Wahrscheinlich handelt es sich um ein Ventilproblem (verbrannt, verbogen oder schlechter Sitz) oder eine Zylinderkopfdichtungsleckage.

Schritt 3: Der Zylinderlecktest (der Goldstandard)

Dies ist der Test, auf den ich am meisten vertraue. Er sagt nicht nur, ob Sie eine Leckage haben, sondern auch, woher sie kommt. Dazu benötigen Sie einen Lecktestgerät und eine Druckluftflasche. So funktioniert es:

1. Bringen Sie den zu testenden Zylinder auf oberen Totpunkt (OT) seines Verdichtungshubs. Dadurch schließen sich beide Ventile.
2. Schließen Sie das Lecktestgerät an und pressen Sie den Zylinder mit Werkstattluft (normalerweise 100 psi) unter Druck.
3. Hören Sie genau hin.

Worauf Sie achten:

• Zischen am Öleinfüllstutzen oder Ölmessstabrohr: Entweicht Luft hier, gelangt sie an den Kolbenringen vorbei ins Kurbelgehäuse. Schlechte Ringe.
• Zischen am Auspuffrohr: Das deutet auf ein undichtes Auslassventil hin. Könnte verbrannt, verformt oder ein schlechter Ventilsitz sein.
• Zischen am Drosselklappenkörper oder Ansaugkrümmer: Das weist auf ein undichtes Einlassventil hin.
• Blasen im Kühlmittelbehälter (oder Blubbern): Das ist ein sicheres Zeichen für eine durchgebrannte Zylinderkopfdichtung oder einen gerissenen Zylinderkopf/-block, bei dem Luft ins Kühlsystem entweicht.

Ein richtig abgedichteter Zylinder sollte weniger als 10 % Leckage aufweisen. Über 20 % ist ein ernsthaftes Problem. Bei Motoren mit hoher Laufleistung verwende ich diesen Test routinemäßig, besonders wenn ein Kunde über Leistungsverlust oder Ölverbrauch berichtet. Er ist direkt und lässt wenig Raum für Spekulationen.

Das Verständnis, warum diese Teile versagen, hilft Ihnen, es beim nächsten Mal zu verhindern. Es ist nicht immer nur „Altersverschleiß“.

Kolbenringe

Der häufigste Grund für Kolbenringversagen ist einfach allmählicher Verschleiß durch Alter und Laufleistung. Dies wird erheblich beschleunigt, wenn Sie Ölwechsel überspringen oder billiges, falsches Öl verwenden. Schmutziges Öl ist abrasiv und schleift im Laufe der Zeit die Ringe und Zylinderwände ab.

Aber Ringe können auch plötzlich versagen. Detonation (Motorklopfen oder Pingen) ist ein Killer. Es ist, als würde man tausendmal pro Minute mit einem kleinen Hammer auf die Kolbenoberseite schlagen, wodurch Ringe brechen oder die Kolbenstege, in denen sie sitzen, beschädigt werden. Detonation entsteht meist durch falsche Zündzeit, übermäßige Ablagerungen in der Brennkammer oder durch die Verwendung von Kraftstoff mit niedrigerer Oktanzahl, als der Motor benötigt.

Abrasierender Verschleiß ist ein weiterer großer Faktor. Wenn Ihr Luftfilter defekt ist oder ein Leck im Ansaugsystem vorliegt, gelangen Schmutz und Staub direkt in die Zylinder. Dieser Schmutz wirkt wie Schleifpapier auf Zylinderwände und Ringe und beschleunigt den Verschleiß dramatisch. Ich habe Motoren gesehen, bei denen die Ringe makellos waren, aber die Zylinderwände wie sandgestrahlt aussahen – chronisches Blow-by und Ölverbrauch garantiert.

Und vergessen Sie nicht Überhitzung. Starke Überhitzung kann die Zylinderbohrungen selbst verformen. Wenn der Zylinder nicht perfekt rund ist, dichten neue Ringe nicht richtig ab, selbst bei einem kompletten Neuaufbau. Deshalb ist es unverzichtbar, Kühlprobleme sofort zu beheben. Wenn der Block verformt oder gerissen ist, haben Sie ein viel größeres Problem. Dafür müssen Sie wissen, wie man erkennt, ob Ihr Motorblock gerissen ist.

Valves

Valves scheitern typischerweise auf zwei Arten: Verbrennung oder mechanischer Schaden.

Ein verbranntes Auslassventil ist häufig. Das passiert, wenn der Motor zu mager läuft – also nicht genug Kraftstoff für die Luftmenge vorhanden ist. Kraftstoff hilft, die Brennkammer zu kühlen, und ohne genug davon überhitzt das Auslassventil und wird angegriffen. Magerlauf entsteht oft durch Vakuumlecks, einen defekten MAF-Sensor (Mass Air Flow) oder verstopfte Einspritzdüsen.

Mechanischer Schaden bedeutet meist ein verbogenes oder gebrochenes Ventil. Der häufigste Schuldige ist ein gerissener Zahnriemen oder eine gebrochene Kette, besonders bei Motoren mit Freiraum (wie viele Honda K-Serie oder Subaru EJ25). Bei diesen Motoren nehmen Kolben und Ventile zeitlich versetzt denselben Raum ein. Reißt der Zahnriemen, schlägt der Kolben in ein offenes Ventil und verbiegt es. Wenn Sie so einen Motor haben, halten Sie sich strikt an den Zahnriemenwechselplan – das ist billige Versicherung.

Schließlich tritt allmählicher Verschleiß des Ventilschafts und der Führung im Laufe der Zeit auf. Das gilt besonders für Motoren mit hoher Laufleistung. Abgenutzte Führungen lassen Öl in die Brennkammer sickern, was zu Ölverbrauch und dem typischen blauen Rauchstoß beim Start führt. Das ist kein Ringproblem, sondern ein Problem im oberen Motorbereich.

Seien wir ehrlich: Reparaturen bei Verdichtungsproblemen sind nichts für Zartbesaitete oder Anfänger-DIYer. Wir sprechen hier von schwerer Motorinstandsetzung. Es gibt keine magischen Additive oder Abkürzungen, die verschlissene Ringe oder verbrannte Ventile reparieren. Wenn Ihnen jemand das verspricht, verkauft er Schlangenöl.

Reparaturoption 1: Kolbenringaustausch

Wenn Ihre Diagnose auf verschlissene Kolbenringe hindeutet, steht eine „Ringinstandsetzung“ an. Dazu muss die Ölwanne abgenommen, die Pleuelstangen abgehängt und die Kolben aus den Zylindern gezogen werden. Dann ersetzen Sie die alten Ringe durch neue. Aber es ist nicht nur ein Austausch; Sie müssen die Zylinderbohrungen unbedingt vorher honen. Honen erzeugt ein Kreuzschliffmuster an den Zylinderwänden, das es den neuen Ringen ermöglicht, sich richtig einzufahren und abzudichten. Ohne Honen setzen sich die neuen Ringe nicht richtig ein, und Sie sind schnell wieder am Ausgangspunkt.

In meiner Werkstatt muss der Motor für eine ordnungsgemäße Ringinstandsetzung normalerweise aus dem Fahrzeug ausgebaut werden. Es ist zwar bei einigen älteren, einfacheren Motoren möglich, dies „im Rahmen“ (mit Motor im Fahrzeug) zu tun, aber es ist riskant. Sie riskieren Kontamination, falsches Honen und schlechte Montage, was oft innerhalb weniger Monate zu einem Reparaturversagen führt. Ich habe zu viele „günstige“ In-Rahmen-Ringinstandsetzungen scheitern sehen, weil die Zylinderwände nicht richtig vorbereitet wurden oder Schmutz in kritische Bereiche gelangte.

Über die Ringe hinaus benötigen Sie wahrscheinlich neue Pleuellager, einen kompletten Dichtsatz und möglicherweise neue Hauptlager, abhängig vom Zustand und der Laufleistung des Motors. Das ist ein erheblicher Aufwand.

Reparaturoption 2: Zylinderkopf-Ventilinstandsetzung

Wenn das Problem an den Ventilen liegt – verbrannt, verbogen oder verschlissene Führungen –, muss der Zylinderkopf abgenommen werden. Dies wird oft als „Ventilinstandsetzung“ bezeichnet. Sobald der Kopf abgenommen ist, geht er zu einer anerkannten Motorenwerkstatt. Dort werden die Ventile, Ventilsitze und Führungen geprüft. Abgenutzte Ventilschaftdichtungen werden ersetzt, neue Ventilsitze eingeschnitten (oder geschliffen), und verbogene oder verbrannte Ventile ausgetauscht. Der Kopf wird auch auf Verzug geprüft und bei Bedarf plan geschliffen, um eine perfekte Dichtung zum Motorblock zu gewährleisten.

Das Ab- und Wiederanbauen des Zylinderkopfs kann eine sorgfältige Eigenleistung sein, wenn Sie genau arbeiten und der Reparaturanleitung strikt folgen. Die eigentliche Bearbeitung des Kopfs sollte jedoch immer einer Fachwerkstatt überlassen werden. Diese verfügt über die speziellen Geräte und das Know-how, um eine perfekte Ventildichtung zu gewährleisten. Ein entscheidender Punkt: Moderne Motoren verwenden fast durchweg Drehmoment-Dehnungsschrauben (TTY). Diese Schrauben dehnen sich beim Anziehen und müssen jedes Mal ersetzt werden, wenn der Kopf abgenommen wird. Wiederverwendung führt zu Zylinderkopfdichtungsversagen.

Gehen Sie niemals davon aus, dass die Arbeit erledigt ist, nur weil der Motor anspringt. Sie haben viel Zeit und Geld investiert, also müssen Sie den Erfolg überprüfen. Diesen Schritt zu überspringen, ist der Grund, warum manche Reparaturen zweimal gemacht werden müssen.

Nach einem Kolbenringaustausch ist ein Lecktest unerlässlich. Bei einem ordnungsgemäß überholten Motor sollte die Leckage unter 10 % liegen. Liegt sie über 20 %, stimmt etwas nicht – entweder setzen sich die Ringe nicht ein, die Bohrung wurde nicht richtig gehont, oder es gibt ein anderes mechanisches Problem. Ein Verdichtungsdrucktest sollte ebenfalls konsistente Werte über alle Zylinder zeigen, idealerweise innerhalb von 10 % zueinander und deutlich über dem Herstellerminimum (normalerweise etwa 100–130 psi für gesunden Startdruck).

Sie müssen auch den Ölverbrauch in den ersten 1.000 Kilometern genau überwachen. Es ist normal, dass ein frisch überholter Motor etwas Öl während der Einlaufphase verbraucht, aber mehr als ein Liter pro 1.000 Kilometer bedeutet, dass die Ringe nicht dichten. Panik ist nicht nötig, aber behalten Sie es genau im Auge. Wenn es anhält, haben Sie ein Problem.

Nach einer Ventilinstandsetzung ist der Verdichtungsdrucktest Ihre primäre Bestätigung. Alle Zylinder sollten nun nahe beieinander liegen und innerhalb der Spezifikation sein. Ich führe auch gerne eine Endoskopie durch das Zündkerzenloch durch. Das ermöglicht eine visuelle Kontrolle, ob die Ventile sauber aufliegen und keine Ablagerungen oder Beschädigungen vorliegen, die auf ein Problem hindeuten könnten.

Falls der Motor nach der Reparatur rau läuft oder Zündaussetzer hat, hoffen Sie nicht, dass es „besser wird“. Ein Zündaussetzer nach einer Überholung könnte bedeuten, dass ein Ventil nicht dichtet, ein Hydraulikstößel eingeklemmt ist oder die Steuerzeiten falsch sind. Diagnostizieren Sie frühzeitig. Eine einfache Zündaussetzer-Diagnose mit Live-Daten und einem Verdichtungsdrucktest kann Ihnen teure Rückläufer und weiteren Motorschaden ersparen.

Sehen Sie, irgendwann müssen Sie realistisch sein. Sie müssen die Reparaturkosten gegen den Gesamtwert des Fahrzeugs und Ihre langfristigen Pläne abwägen. Das ist ein schwieriges Gespräch, das ich ständig mit Kunden führe.

Das sind nur Schätzungen. Die Kosten variieren stark je nach Fahrzeug, Teileverfügbarkeit und Werkstattstundensätzen. Ein komplexer V6 oder V8 kostet immer mehr als ein einfacher Vierzylinder.

Hier ist meine Faustregel nach Jahrzehnten in diesem Geschäft: Wenn die Reparaturkosten 60 % des privaten Marktwerts des Fahrzeugs überschreiten, sollten Sie ernsthaft andere Optionen in Betracht ziehen. Das könnte ein guter gebrauchter Motortausch sein (der oft günstiger ist als eine komplette Überholung) oder, ehrlich gesagt, der Ersatz des Fahrzeugs. 3,68 €0 in ein 5,52 €0-Fahrzeug zu investieren, hält es vielleicht noch eine Weile am Laufen, aber was ist mit dem nächsten großen Defekt? Getriebe, Fahrwerk, elektrische Probleme? Das Alter holt alles ein. Und wenn Sie das selbst machen, seien Sie brutal ehrlich zu Ihrem Können. Eine misslungene Ringinstandsetzung oder eine verpatzte Ventilinstandsetzung kann einen ansonsten guten Motorblock leicht zerstören und aus einer teuren Reparatur einen Totalverlust machen.
