Wenn Ihr Auto nicht einstellbar ist: Möglicherweise ist der Subrahmen schuld
Sie kennen das Spiel: Ihr Auto zieht zur Seite, die Reifen verschleißen viel zu schnell oder die Lenkung fühlt sich einfach… falsch an. Die meisten Leute – und sogar viele junge Kfz-Mechaniker – greifen sofort zu den üblichen Verdächtigen: verschlissene Spurstangen, defekte Kugelgelenke, vielleicht ein verbogener Querlenker. Und ja, oft liegt genau dort das Problem. Wir reparieren es, machen eine Achsvermessung, und das Auto läuft wieder einwandfrei.
Doch was passiert, wenn Sie alle diese Teile ersetzt haben, eine neue Achsvermessung durchgeführt wurde und eine Woche später das Problem wieder auftritt? Oder noch schlimmer: Der Achsvermessungstechniker sagt, er könne die Werte gar nicht in den Toleranzbereich bringen? Dann fange ich an, tiefer zu suchen. Viel tiefer. Denn dann haben Sie höchstwahrscheinlich mit einem beschädigten Subrahmen zu tun.
Das Fundament
Stellen Sie sich den Subrahmen Ihres Autos wie das Fundament eines Hauses vor. Sie können Fenster und Türen beliebig justieren, aber wenn das Fundament verschiebt, wird das Haus niemals wirklich gerade stehen. Genauso verhält es sich mit Ihrer Fahrwerksgeometrie.
Der Subrahmen ist ein großes, massives Metallteil – aus Stahl oder Aluminium, je nach Fahrzeug – das direkt mit der Fahrzeugkarosserie verschraubt ist. Er dient als Verankerungspunkt für fast alle wichtigen Komponenten vorne (manchmal auch hinten): Motor, Getriebe, Lenkgetriebe und sämtliche wesentlichen Fahrwerkteile wie Querlenker, Federbeine und Stabilisator. Wenn dieses Fundament verbogen, gerissen, verrostet oder einfach nur locker ist, wird keine noch so präzise Einstellung von Spurstangen oder Sturzschrauben eine stabile Achsgeometrie ermöglichen. Das ist schlicht unmöglich.
So erkennen Sie ein Subrahmen-Problem (und andere Ursachen ausschließen)
Subrahmenprobleme treten selten plötzlich auf. Sie sind heimtückisch. Sie beginnen klein, vielleicht mit einem leichten Zug zur Seite, und werden dann schlimmer. Vielleicht müssen Sie alle 16.000 km neue Reifen montieren oder ständig am Lenkrad gegenhalten, um das Auto geradeaus zu halten. Hier ist, wonach ich suche, und wie ich sicherstelle, dass es wirklich der Subrahmen ist und nicht etwas Einfacheres:
| Das Symptom | Warum ich den Subrahmen vermute | Was es sonst noch sein könnte | Meine Standard-Diagnose |
|---|---|---|---|
| Achsvermessung lässt sich nicht einstellen | Die Befestigungspunkte für Querlenker oder Federbeine am Subrahmen selbst sind verschlissen oder verlängert. Die Bohrungen sind mittlerweile einfach zu groß. | Verbogene Querlenker, blockierte Einstellnocken oder verschlissene Federbeinlager. |
Wenn das Auto auf der Achsvermessungsbühne steht, versuche ich, Sturz/Spur zu verstellen. Wenn sich die Werte nicht ändern oder zu früh an ihr Maximum stoßen, setze ich einen Messuhrzeiger am Befestigungsbolzen an und bewege das Rad hin und her. Jedes Spiel weist auf den Subrahmen hin. |

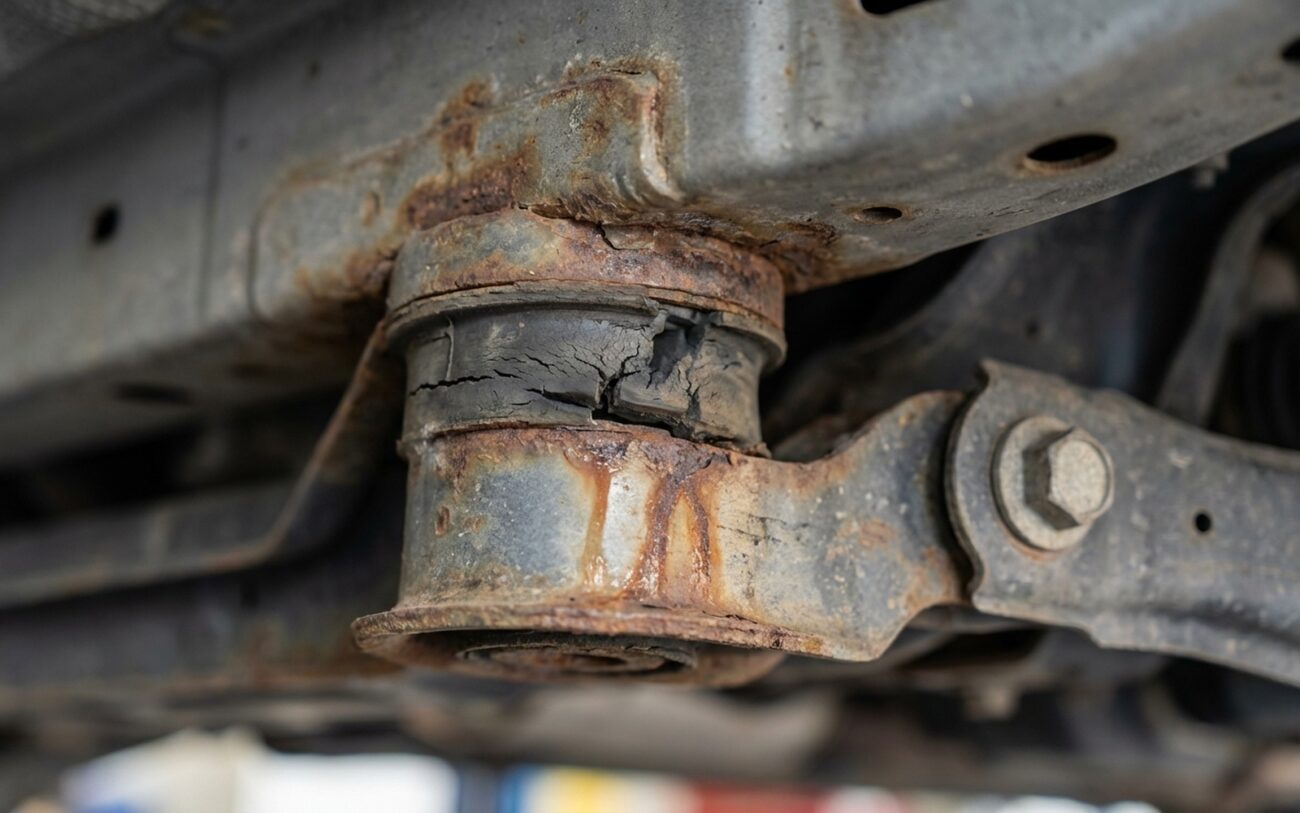

| Achsvermessung verändert sich schnell | Die Hauptlager des Subrahmens zur Karosserie sind defekt oder locker, sodass sich der gesamte Subrahmen unter Belastung verschieben kann. | Locker sitzende Subrahmenschrauben (selten, aber möglich) oder stark verschlissene Querlenkerbuchsen. |
Nach der Achsvermessung markiere ich die Subrahmenschraubenköpfe und den Subrahmen selbst mit einem Farbstift. Ich fahre das Auto eine Woche oder 160 km. Wenn die Markierungen nicht mehr übereinstimmen, hat sich der Subrahmen bewegt. |
| Klappern beim Kurvenfahren oder Bremsen | Die Befestigungsbohrungen sind oval, oder es liegt ein Riss in der Schweißnaht vor, der eine seitliche Bewegung des Subrahmens ermöglicht. | Verschlissene Federbeinlager, defekte Kugelgelenke oder lockere Stabilisatorstangen. |
Stellen Sie das Auto auf eine Hebebühne. Mit einem Helfer versuchen Sie, den Subrahmen gegen die Karosserie zu kippen. Horchen Sie auf das Klappern. Danach entferne ich nacheinander jeweils eine Subrahmenschraube und prüfe die Bohrung auf Ovalform oder Metallspäne. |
| Sichtbares Leck oder Rostaustritt | Korrosion hat die geschlossenen Profile des Subrahmens durchgefressen, sodass Flüssigkeiten (wie Servolenkflüssigkeit oder angesammeltes Wasser) austreten können. | Ein undichtes Servolenkgetriebe, Ölwannendichtung oder Getriebewanne, die auf den Subrahmen tropft. |
Reinigen Sie die betroffene Stelle gründlich. Fahren Sie danach etwas, und prüfen Sie erneut. Wenn die Flüssigkeit aus dem Inneren der Subrahmenstruktur austritt, liegt innere Korrosion vor. |
Warum diese Teile versagen
Subrahmen sind robust gebaut, aber nicht unzerstörbar. In meinen über 25 Jahren habe ich drei Hauptursachen für Versagen gesehen:
- Verschleiß und Ermüdung: Nach über 240.000 km dehnt sich Metall, Schrauben lockern sich, und Befestigungspunkte können sich verformen. Es ist einfach Physik und Zeit.
- Korrosion: Dies ist ein großes Problem, besonders in Gegenden mit Streusalz. Wasser und Salz sammeln sich in den geschlossenen Profilen und fressen das Metall von innen heraus auf.
- Aufprallschäden: Ein massiver Schlaglochunfall, ein Bordstein oder ein kleinerer Unfall kann den Subrahmen verbiegen oder brechen. Manchmal ist der Schaden auf den ersten Blick nicht erkennbar.
Verwechseln Sie nicht den Subrahmen selbst
Hier ist ein häufiger Fehler, den ich sehe: Ein Mechaniker verurteilt den gesamten Subrahmen, weil ein daran befestigtes Teil versagt hat. Eine verschlissene Querlenkerbuchse? Ersetzen Sie den Querlenker. Ein undichtes Servolenkgetriebe? Das ist ein Dichtungsproblem. Der Subrahmen ist nur der Befestigungspunkt. Ersetzen Sie nicht das gesamte Fundament, wenn nur ein Stein locker ist. Stellen Sie immer sicher, dass die Subrahmenstruktur das Problem ist, nicht nur etwas, das daran befestigt ist.
Ihre Reparaturmöglichkeiten (und warum dies kein Heimwerkerjob ist)
Dies ist Profi-Gebiet, Punkt.
Hören Sie, ich habe viele Heimwerker-Versuche scheitern sehen. Strukturreparaturen am Subrahmen erfordern absolute Präzision. Selbst eine minimale Abweichung beim Bohren eines neuen Lochs oder etwas zu viel Hitze beim Schweißen kann die Fahrwerkgeometrie dauerhaft ruinieren. Außer Sie verfügen über eine komplette Werkstatt, Spezialwerkzeuge und jahrelange Erfahrung, sollten Sie diesen Job nicht zu Hause angehen.
Reparatur mit Übermaßschraube Nur für Profis
Verschweißte Verstärkung Nur für Profis
Kompletter Subrahmenersatz
Temporärer Epoxid-Hilfsreparatur Letzter Ausweg
Kosten, Risiken und die schwierige Entscheidung
Was wird Sie das also kosten? Das variiert stark je nach Fahrzeug und Ausmaß des Schadens, aber hier ist eine grobe Einschätzung dessen, was ich in meiner Werkstatt sehe:
Reparatur mit Übermaßschraube
Ziemlich gute Erfolgsquote, wenn es von jemandem gemacht wird, der weiß, was er tut. Das Haupt-Risiko ist ein falsch positioniertes Loch, das zu Schraubenbruch oder weiteren Problemen bei der Achsvermessung führen kann.
Verschweißte Verstärkung
Das Ergebnis hängt stark von der Fähigkeit des Schweißers ab. Das größte Risiko ist Wärmeverzug, der den Subrahmen verziehen und eine stabile Achsvermessung unmöglich machen kann.
Kompletter Austausch
Dies ist die einzige echte Lösung bei starker Korrosion oder schweren Aufprallschäden. Es ist arbeitsintensiv, aber auch der einzige Weg, um die Seriengeometrie und Sicherheit vollständig wiederherzustellen. Die Preise können bei einigen Luxus- oder komplexen Fahrzeugen deutlich höher liegen.
Die Entscheidung für Reparatur oder Austausch kann schwierig sein. Ich sage meinen Kunden immer: Wenn die Reparaturkosten die Hälfte des Marktwerts des Autos erreichen, ist es Zeit, ernsthaft darüber nachzudenken, dieses Geld in ein anderes Fahrzeug zu investieren. Manchmal lohnt es sich einfach nicht, Tausende in ein altes Auto mit beschädigtem Fahrwerk zu investieren.
Vorbeugung und frühzeitiges Erkennen
-
Jährliche Unterbodenschutzbehandlung: Wenn Sie in einer rostanfälligen Gegend leben (wie ich hier im Nordosten), lassen Sie eine ölbasierte Unterbodenschutzbehandlung wie Fluid Film durchführen. Stellen Sie sicher, dass das Mittel auch in die geschlossenen Profile des Subrahmens gelangt. Dort beginnt oft die Korrosion.
-
Sichtkontrollen: Bei jedem Ölwechsel unter dem Auto, werfen Sie einen genauen Blick auf den Subrahmen. Prüfen Sie auf abblätternde Farbe, blasenbildenden Rost oder feuchte Stellen um die Schraubenköpfe herum.
-
Gut hinhören: Achten Sie auf neue Geräusche wie Klappern, besonders bei engen Kurven, beim Bremsen oder bei langsamen Manövern.
-
Fragen Sie Ihren Mechaniker: Wenn Sie eine Achsvermessung machen lassen, fragen Sie explizit, ob der Techniker den Subrahmen auf Bewegung oder sichtbare Schäden überprüft. Ein guter Mechaniker tut das ohnehin, aber es schadet nicht, nachzufragen.
Die echten Kosten
Ein frühzeitiges Erkennen von Subrahmenverschleiß oder -schäden kann Ihnen viel Geld sparen. Eine 184,00 €-Reparatur für ein verlängertes Schraubenloch ist weitaus besser als ein 2,76 €0-Ersatz. Ignorieren Sie es, und Sie verschwenden nicht nur Geld für Reifen – Sie fahren ein beschädigtes, potenziell unsicheres Fahrzeug.
