Wie sind die Rückleuchten in die Innenraum-Begrüßungsbeleuchtung integriert?

-von Pavel Konopelko

Ausfall der Heckleuchten-Begrüßungsbeleuchtung: Diagnose wie ein Profi

Kommen wir direkt zur Sache. Sie entsperren das Fahrzeug, das Auto zeigt seine Lichtshow – Einstiegsleuchten, Armaturenbrettbeleuchtung, vielleicht ein Lichtlauf entlang der Heckleuchten – und eine Seite macht nicht mit. Keine Animation. Kein Blinken. Einfach tot. Bevor Sie Teile austauschen oder die BCM beschuldigen, müssen Sie wissen, wo der Fehler tatsächlich liegt. Ich habe Werkstätten gesehen, die Steuergeräte ausgetauscht haben, weil sie den Heckleuchtenstecker nicht überprüft haben. Seien Sie nicht dieser Typ.

Fahren Sie nicht weiter, wenn Sie dies sehen

Wenn sich Feuchtigkeit im Gehäuse der Heckleuchte befindet, fahren Sie das Fahrzeug nicht weiter – besonders wenn Regen angesagt ist. Wasser auf der Leiterplatte erzeugt Rückstrompfade. Ich habe Steuergeräte gezogen, die aussahen, als wären sie frittiert worden, weil jemand drei Monate lang eine nasse Heckleuchte ignoriert hat. Eine Pfütze Wasser, ein Kurzschluss, und Sie landen bei Reparaturen ab 800 $. Das ist es nicht wert.

Schritt eins: Ist die Heckleuchte wirklich defekt?

Dass die Begrüßungssequenz nicht funktioniert, bedeutet nicht zwangsläufig, dass die Heckleuchte kaputt ist. Es könnte sein, dass die BCM das Signal nie gesendet hat. Es könnte ein Türkontaktschalter sein, der nicht auslöst. Es könnte ein Massefehler unter dem hinteren Stoßfänger sein. Bevor Sie also die Heckleuchte ausbauen, testen Sie das Signal.

Nehmen Sie ein Diagnosegerät. Aktivieren Sie die Begrüßungsbeleuchtung manuell. Dann messen Sie am Stecker der Heckleuchte – suchen Sie nach 12 V am Strompin oder LIN-Bus-Aktivität mit einem Oszilloskop. Wenn Sie Signal haben, aber kein Licht, liegt das Problem im Bauteil selbst. Kein Signal? Dann liegt das Problem weiter vorne – BCM, Verkabelung oder Eingangssignal. Überspringen Sie diesen Schritt nicht. Ich habe Kunden Hunderte gespart, indem ich einen defekten Türaußenschalter entdeckt habe, der die gesamte Sequenz blockierte.

Symptom Hinweis auf Heckleuchte Täuschende Fehlerquellen Bestätigung
Eine Heckleuchte reagiert nicht bei der Begrüßungssequenz Defektes LED-Segment, gebrochene Leiterbahn, interner Kurzschluss Unterbrechung am Türkontaktschalter, Softwarefehler der BCM, LIN-Bus-Ausfall

Messung am Stecker während der erzwungenen Aktivierung. Signal vorhanden? Fehler liegt im Bauteil.
Flackernde oder gedimmte Animation Verschlechterte Lötstellen, ausfallender Treiberchip, teilweise thermische Schäden Schwache Batterie, korrodierte Masse (G203), Wechselspannungsrauschen des Generators

Prüfen Sie den Spannungsabfall an der Masse. Mehr als 0,1 V? Beheben Sie den Massefehler. Weniger? Schuld ist die Platine.
Nebel oder Wasser im Leuchtengehäuse Defekte Dichtung, Riss im Gehäuse, verstopfter Entlüftungskanal Wasser, das über die Kabeldurchführung eindringt, Schäden durch Hochdruckreinigung

Bauteil entfernen, trocknen, Entlüftung vorübergehend verschließen, Sprüh-Test durchführen. Undicht am Gehäuse? Dann ist es hinüber.

Was fällt wirklich im Inneren aus?

Heutige Heckleuchten sind keine Glühbirnen in einem Gehäuse. Es sind Leiterplatten mit SMD-LEDs, Treiberchips und manchmal Mikrocontrollern. Zwei Dinge zerstören sie: Hitze und Wasser.

Thermisches Zyklen reißt Lötstellen. Licht an, Platine heizt sich auf. Licht aus, sie kühlt ab. Wiederholen Sie das 5.000 Mal, entstehen Mikrorisse – besonders bei schweren Bauteilen wie LED-Arrays. Ich habe Bauteile gesehen, die kalt funktionierten, aber bei Erwärmung mit der Heißluftpistole ausfielen. Bei VWs und Audis von 2015–2018 war das weit verbreitet. Kein TSB, aber jede Werkstatt im Land kannte das Problem.

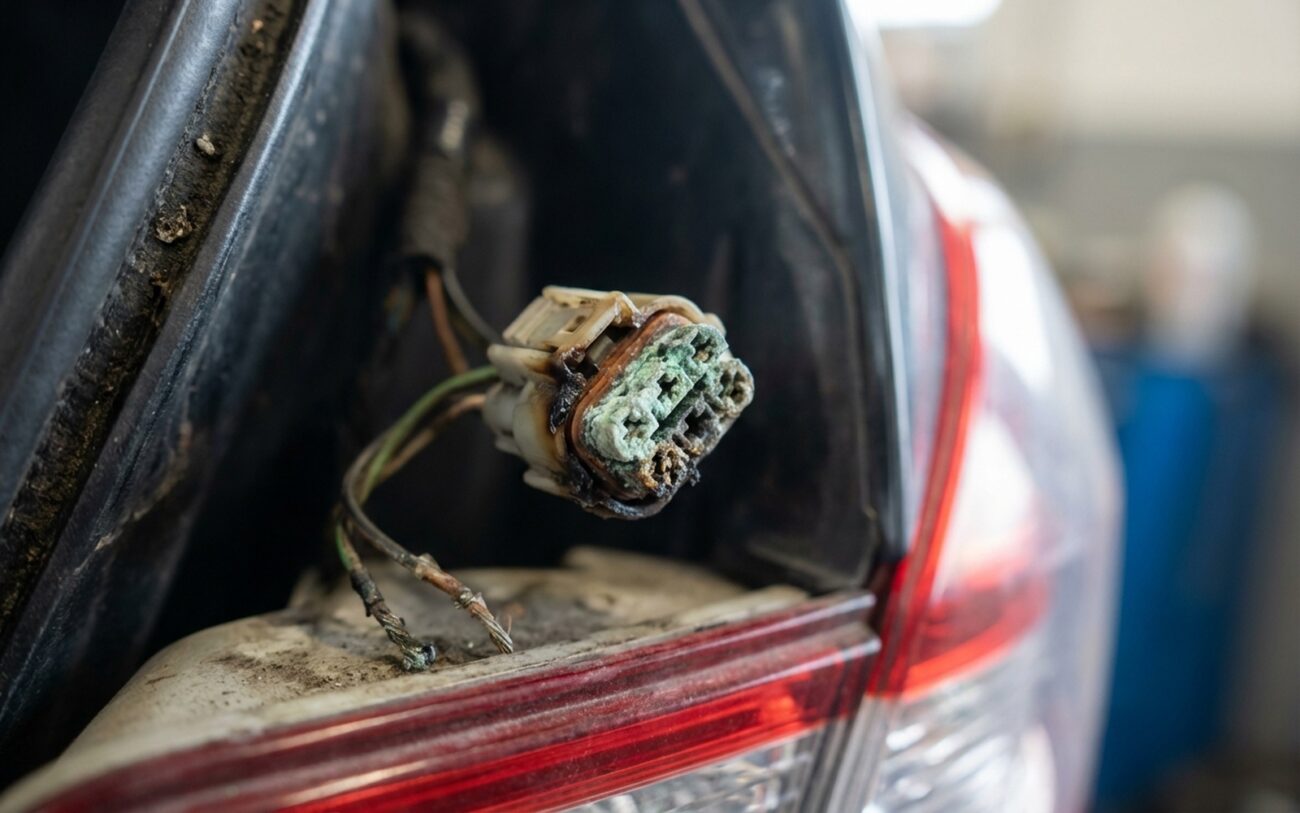

Feuchtigkeit ist schlimmer. Selbst ein feiner Riss durch einen Einkaufswagenstoß lässt feuchte Luft eindringen. Der Entlüftungskanal kann verstopfen und Wasser ansaugen. Drinnen beginnt Korrosion auf der Platine. Ich habe Platinen mit grünem Flaum auf den Leiterbahnen gezogen – aus. Und ja, diese Korrosion kann bis zur BCM zurückwandern. Ich habe mehrere Steuergeräte am Prüfstand getestet, die wegen eines 3-Cent-Kurzschlusses in einer Heckleuchte versagten.

Wie reparieren Sie es (und was funktioniert wirklich)

01

Linse neu versiegeln (falls reparierbar)
NUR FÜR FACHKRAFT / ABHÄNGIG VON OEM-SERVICEBAUTEIL

Einige ältere BMW-, Volvo- und Mercedes-Bauteile waren so konstruiert, dass sie zerlegt werden können. Falls das bei Ihrem der Fall ist, können Sie sie neu versiegeln – aber nur mit OEM-Urethan oder UV-härtendem Klebeband. Es ist mir egal, wie gut Ihr Epoxidharz ist; es wird nicht mit dem Gehäuse mitflexen. Ich habe gesehen, wie Heimwerkerreparaturen nach sechs Wochen versagten, weil die Verbindung durch Fahrwerksvibrationen riss. Und wenn Sie die Oberflächen nicht perfekt reinigen? Vergessen Sie’s. Das ist kein Wochenendprojekt.
02

Komplettes Bauteil ersetzen
NICHT REPARIERBAR → BAUGRUPPE ERSETZEN

Bei den meisten modernen Fahrzeugen ist dies die einzige echte Lösung. OEM oder zertifiziertes Aftermarket-Teil – schauen Sie nicht einmal auf das 80 $-Angebot bei Amazon. Es unterstützt keine LIN-Bus-Kommunikation, und Ihre Begrüßungsbeleuchtung bleibt tot. Nach dem Einbau müssen Sie die BCM programmieren oder konfigurieren. Bei Fords bedeutet das, mit IDS das neue Modul zu registrieren. Bei Toyotas ist es eine „Beleuchtungsinitialisierung“ in Techstream. Überspringen Sie das, und Sie erhalten Fehlermeldungen oder fehlende Funktionen. Ziehen Sie die Befestigungsschrauben mit 8 Nm ± 2 Nm an. Zu fest, und Sie reißen das Gehäuse oder zerquetschen die Dichtung.
03

Trocknen & versiegeln (letzter Ausweg)
TEMPORÄR / LETZTER AUSWEG

Ich sage es ehrlich: Das ist ein Pflaster. Bauen Sie das Bauteil aus, trocknen Sie es bei unter 100 °F (keinen Ofen verwenden – zu heiß) und verschließen Sie die Entlüftung mit Silikon. Aber das Verschließen der Entlüftung beseitigt die Druckausgleichung. Beim nächsten Temperaturwechsel kann die Linse verziehen oder reißen. Und die Korrosion? Die bleibt. Das bringt Sie vielleicht eine Woche weiter, aber es ist keine Reparatur. Nutzen Sie es nur, wenn Sie auf ein Ersatzteil warten.

Funktioniert es wirklich?

Entsperren Sie nicht einfach und gehen Sie weg. Testen Sie es.

Bei einer neu versiegelten Leuchte: Lassen Sie sie 24 Stunden lang in einem feuchten Bereich (z. B. Garage) außerhalb des Fahrzeugs. Dann verbauen und Sprüh-Test durchführen – spritzen Sie sie wie bei einer Autowäsche ab. Keine Feuchtigkeit im Inneren? Gut. Führen Sie dann fünf Entriegelungs-/Verriegelungszyklen durch. Alle Funktionen – Bremslicht, Blinker, Rückfahrscheinwerfer, Begrüßungslicht – müssen jedes Mal funktionieren.

Bei einem Ersatzteil: Scannen Sie nach Fehlern. Suchen Sie nach Fehlern wie B1A7F oder ähnlichem „Courtesy Lamp Circuit“. Bei einem LIN-Bus-System messen Sie das Signal mit dem Oszilloskop. Ich habe Bauteile gesehen, die leuchteten, aber Schrott-Daten an die BCM zurücksendeten und sporadische Warnungen auslösten. Das bemerkt man nur mit einem Oszilloskop.

Kosten vs. Risiko: Was ist die kluge Entscheidung?

Reparaturart DIY-Kosten Werkstattkosten Erfolgsquote Sekundär-Risiko
Linsen-Neuversiegelung 50–100 $ (Kleber, Werkzeuge) 200–400 $ 60 % (stark abhängig von der Technik) Feuchtigkeit kehrt zurück, verursacht innere Korrosion, riskiert BCM-Schäden.
Kompletter Austausch (OEM) 300–800 $ (nur Teil) 500–1200 $ 98 % bei korrekter Programmierung Falsche Konfiguration kann Funktionen deaktivieren oder Warnungen im Display auslösen.

Meine Regel: Wenn das OEM-Leuchtmittel mehr als 25 % des Wertes Ihres Fahrzeugs kostet, schauen Sie sich ein zertifiziertes Aftermarket-Teil an. Aber prüfen Sie, ob es die Protokolle Ihres Fahrzeugs unterstützt. Eine Leuchte, die nicht richtig mit der BCM kommuniziert, ist nur teuerer Kunststoff.

Prävention: Die 10-Sekunden-Prüfung, die 1.000 $ spart

Jedes Mal, wenn Sie nachts das Fahrzeug entsperren, nehmen Sie sich zwei Sekunden mehr. Gehen Sie einmal drumherum. Schauen Sie sich die Heckleuchten an. Animieren beide? Ist die Helligkeit gleichmäßig? Tagsüber prüfen Sie auf Kondenswasser – besonders nach Regen. Ich habe bereits ausfallende Dichtungen erkannt, nur weil ich eine leichte Nebellinie am Rand der Linse sah.

Falls Ihr Fahrzeug noch Glühlampen verwendet, tragen Sie bei der Wartung Kontaktfett auf die Stecker auf. Es hält kein gebrochenes Gehäuse auf, aber es verlangsamt die Korrosion an den Kontakten. Und spritzen Sie die Nahtstellen der Heckleuchten nicht mit dem Hochdruckreiniger ab. Diese Kraft kann schwache Dichtungen im Laufe der Zeit lösen.

Ach ja – und nehmen Sie nicht an, es sei Hardware. Ich hatte Kunden, die schworen, ihre Begrüßungsbeleuchtung sei kaputt, nur um festzustellen, dass sie in den Infotainment-Einstellungen deaktiviert war. Prüfen Sie das Menü. Manchmal ist die Lösung ein paar Tastendrücke, nicht eine 600 $-Heckleuchte.
