Wie funktionieren Zusatzkühler für die Kühlung von EV-Batterien und Wechselrichtern?

Gut, sprechen wir über Hilfskühler in Elektrofahrzeugen. Wenn Sie schon lange genug dabei sind, wissen Sie, dass diese nicht einfach nur aufgemotzte Motorkühler sind. Sie sind entscheidend dafür, die Batterie und den Wechselrichter kühl zu halten, und wenn einer ausfällt, kann dies zu äußerst kostspieligen Problemen führen, wenn man ihn nicht frühzeitig erkennt. Ich habe schon zu oft gesehen, wie Leute die subtilen Anzeichen ignoriert haben. Also sehen wir uns an, wie ich an diese Probleme herangehe.

Der Hilfskühler, manchmal auch als Niedertemperaturkreislauf-Kühler bezeichnet, ist im Grunde ein dedizierter Wärmetauscher für die Hochvolt-Batterie und den Wechselrichter des Elektrofahrzeugs. Meist handelt es sich um eine ziemlich kompakte Einheit, die tiefer als der Hauptkühler verbaut ist – oft hinter dem vorderen Stoßfänger oder sogar in einem Radkasten. Warum so tief? Nun, er muss nicht mit der extremen Hitze eines Motors fertigwerden, aber diese Montageposition macht ihn zu einem bevorzugten Ziel für Straßenschmutz. Das ist eine entscheidende Information.

Der Tropftest: Erster Hinweis auf dem Boden

Eines der ersten Dinge, nach denen ich suche, ist eine Pfütze. Wenn Sie eine Ansammlung von Kühlflüssigkeit an einer ungewöhnlichen Stelle sehen – etwa in der Nähe der Vorderachse, direkt hinter dem unteren Lufteinlass oder tropfend vom Innenfender – ist der Hilfskühler ein Hauptverdächtiger. Dies ist nicht das grüne Zeug aus dem alten V8 Ihres Großvaters. Elektrofahrzeuge verwenden spezielle glykolbasierte Kühlflüssigkeiten in verschiedenen Farben: rosa, blau, bernsteinfarben. Wenn Sie etwas davon unter der Vorderseite Ihres Elektrofahrzeugs sehen, besonders nach einer Fahrt, ist es Zeit, genauer nachzusehen. Sicher, ein gerissener Schlauch oder sogar der Hauptkühler könnte an dieser Stelle lecken, aber aufgrund seiner exponierten, tiefen Position ist die Hilfseinheit oft betroffen.

Warnungen im Armaturenbrett: Ignorieren Sie die leisen Hinweise nicht

Das Fahrzeug selbst wird Ihnen normalerweise versuchen mitzuteilen, dass etwas nicht stimmt. Sie könnten Meldungen wie „Batteriekühlung reduziert“, „Wechselrichter-Übertemperatur“ oder „Ladeleistung reduziert“ sehen. Das sind keine zufälligen Warnungen; es ist die Art des Fahrzeugs, sich selbst zu schützen. Was ich festgestellt habe: Diese Warnungen tauchen nicht immer beim normalen Stadtverkehr auf. Sie zeigen sich eher, wenn das System unter hoher thermischer Belastung steht – etwa bei langen Autobahnfahrten, wiederholten starken Beschleunigungen oder am häufigsten beim DC-Schnellladen. Denn schnelles Laden erzeugt enorme Hitze in der Batterie und im Wechselrichter. Wenn der Hilfskühlkreislauf diese nicht abführen kann, hat das Fahrzeug keine andere Wahl, als Leistung oder Ladegeschwindigkeit zu drosseln, um Schäden zu vermeiden.

Ich habe unzählige Besitzer gesehen, die diese Warnungen ignoriert haben, bis das Fahrzeug schließlich das Schnellladen komplett verweigert. Das ist eine große rote Flagge. Dauerhafte Überhitzung verlangsamt Sie nicht nur; sie beschleunigt auch die Alterung der Lithium-Ionen-Batterie, was zu einer dauerhaften Verringerung der Kapazität und Reichweite führt. Schlimmer noch: Sie kann die Leistungselektronik im Wechselrichter oder im Power Conversion System (PCS) beschädigen. Wir sprechen von thermischem Durchgehen oder Transistorausfällen, was sich schnell zu einer Reparatur im sechsstelligen Bereich entwickeln kann. Das sind keine Bauteile wie Motorkomponenten, die man alle 100.000 km austauscht. Nehmen Sie diese frühen Kühlwarnungen also ernst – sie sind Ihre letzte Chance, einen katastrophalen Ausfall zu verhindern.

Nur weil die Symptome auf den Hilfskühler hindeuten, heißt das nicht, dass er tatsächlich das Problem ist. In meiner Werkstatt sehe ich ständig Fehldiagnosen. Techniker beschuldigen den Kühler, während das eigentliche Problem eine defekte Pumpe, Luft im Kreislauf oder ein verklemmtes Ventil ist. Deshalb ist ein systematischer Ansatz entscheidend. Sie müssen die Fehldiagnosen ausschließen, bevor Sie in das Kühlsystem eingreifen.

Ein gutes Diagnosegerät ist hier absolut unverzichtbar. Sie müssen Echtzeitdaten von den Batterietemperatursensoren, der Wechselrichterkühltemperatur und dem Pumpenstatus überwachen. Zeigt das Diagnosegerät an, dass die Pumpe aktiviert werden soll, aber ich sehe keinen Durchfluss oder Temperaturänderung, liegt das Problem wahrscheinlich elektrisch oder mechanisch in der Pumpe selbst – nicht im Kühler. Ziehen Sie keine vorschnellen Schlüsse.

Nachdem ich bestätigt habe, dass der Hilfskühler tatsächlich das Problem ist, lautet die nächste Frage immer: Warum ist er ausgefallen? Die Ursachen sind meist mechanisch oder umweltbedingt, nicht etwa ein tiefgreifender Konstruktionsfehler des Fahrzeugs.

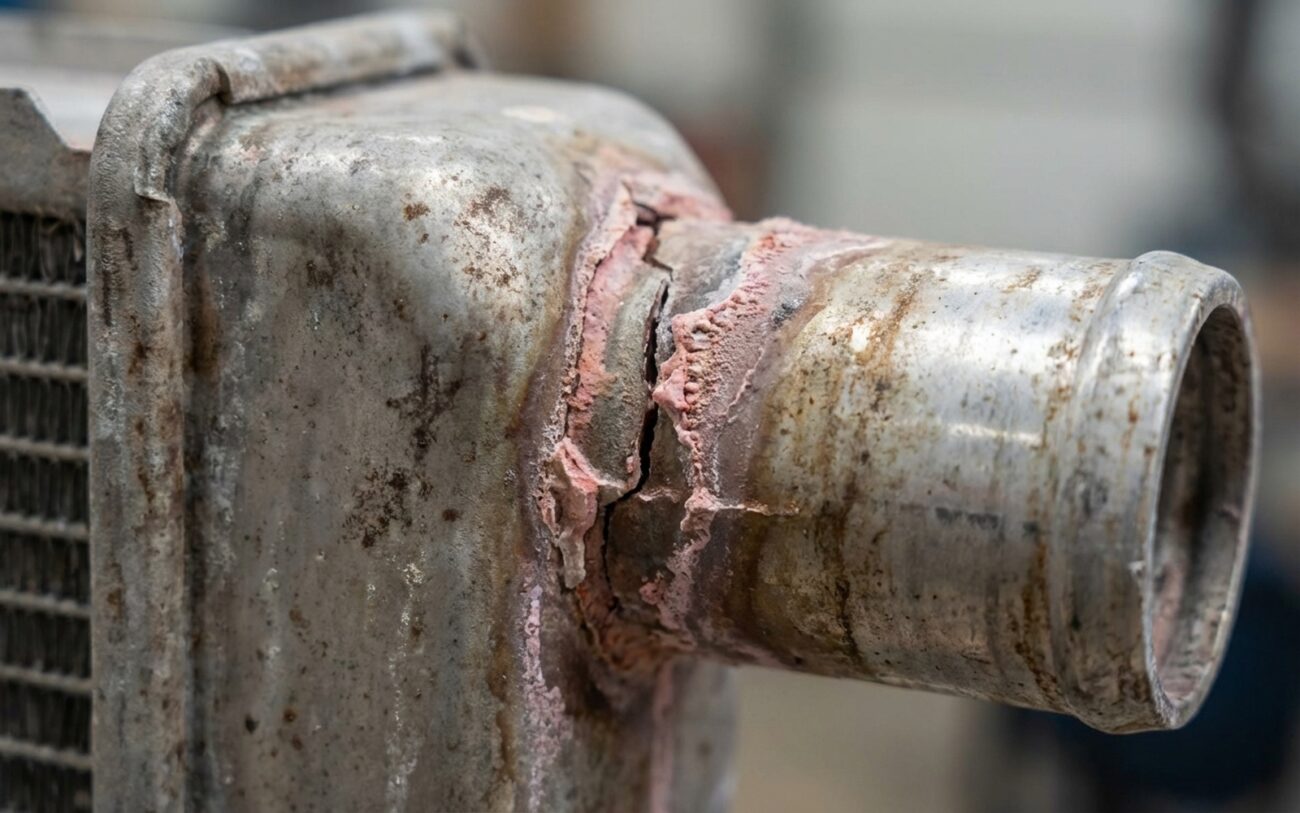

• Materialermüdung: Das ist ein großer Faktor. Diese Kühler verwenden typischerweise Kunststoff-Endtanks, die mit einem Aluminiumkern verbunden sind. Über Jahre hinweg, bei wiederholten thermischen Zyklen – Kühlflüssigkeit erwärmt sich auf 40°C (104°F) und kühlt dann auf Umgebungstemperatur ab – wird der Kunststoff spröde. Oft sehe ich Risse an Spannungspunkten in der Nähe der Schlauchanschlüsse oder Halterungen. Manchmal finden sich auch schlechte Gussstellen im Aluminiumkern, die mit der Zeit Mikroporosität entwickeln und zu einem langsamen, ärgerlichen Auslaufen führen.

• Korrosion: Ein weiterer wichtiger Faktor. Intern führt die Verwendung der falschen Kühlflüssigkeit oder das Auffüllen mit Leitungswasser zu elektrolytischer Korrosion, besonders bei unterschiedlichen Metallen im Kreislauf. Dies frisst die Rohrwände von innen heraus auf. Äußerlich sind Straßensalz und Feuchtigkeit brutal für Lamellen und Kern – besonders bei Fahrzeugen, bei denen der Hilfskühler im Radkasten exponiert ist. Ich habe Bauteile aus nördlichen Klimazonen herausgenommen, die wie Schweizer Käse aussahen, kein Witz.

• Aufprallschäden: Das ist ziemlich einfach: Steine, Bordsteine oder allgemeiner Straßenschmutz werden aufgewirbelt und durchlöchern den Kern. Da diese Kühler tief sitzen und oft ungeschützt sind, sind sie extrem anfällig. Selbst kleine Dellen können innere Kanäle zusammendrücken und den Durchfluss einschränken, ohne dass ein sichtbarer Leck entsteht.

• Innere Verstopfung: Das passiert häufiger, als man denkt. Schmutz aus der Produktion, abgenutzte Kühlflüssigkeit oder sogar „Lötblüte“ von älteren verlöteten Verbindungen kann sich lösen und die engen Rohre verstopfen. Einige Hersteller, wie Tesla, haben sogar Service-Bulletins herausgegeben, die sich mit Schmutzansammlungen im Niedertemperaturkühler befassen, die die Supercharging-Leistung bei Model 3 und Y beeinträchtigen. Es ist ein bekanntes Problem, besonders bei frühen Produktionsmodellen.

Aber hier ist ein entscheidender Punkt, und ich kann das nicht genug betonen: Nicht jeder Leck in der Nähe des Kühlers bedeutet, dass der Kühler selbst defekt ist. Wenn Kühlflüssigkeit nur aus einer Schlauchverbindung austritt, liegt es wahrscheinlich an einem verschlissenen O-Ring oder einer lockeren Klemme. Tropft ein Schnellkupplungsanschluss, ersetzen Sie die Dichtung, nicht das gesamte Bauteil. Ich habe Werkstätten erlebt, die einen 700-Dollar-Kühler ausgetauscht haben, während ein 10-Dollar-O-Ring die eigentliche Lösung gewesen wäre. Prüfen Sie immer, immer zuerst die Verbindungen.

Sie haben es auf den Hilfskühler eingegrenzt. Was nun? Hier sind die Optionen, wie ich sie in der Werkstatt erlebt habe.

Einfach alles wieder zusammenbauen und den Job als erledigt betrachten, reicht nicht aus. Sie müssen beweisen, dass die Reparatur unter realen Bedingungen funktioniert. Hier scheitern viele Heimwerker und sogar einige unerfahrene Werkstätten.

• Für Reinigung/Geraderichten der Lamellen: Die Validierung ist funktional. Ich verwende ein Diagnosegerät, um die Hilfskühlmittelpumpe auf hohe Drehzahl zu schalten, oder fahre das Fahrzeug, wobei ich auch Schnellladen einbeziehe. Dann messe ich mit meinem Infrarot-Thermometer den Temperaturunterschied zwischen Zu- und Ablaufschläuchen am Kühler. Es sollte mindestens ein Abfall von 10°C (18°F) zu sehen sein. Wenn nicht, ist der Luftstrom oder Durchfluss noch beeinträchtigt, und Sie sind noch nicht fertig.

• Für einen kompletten Austausch: Dies erfordert eine strengere Validierung. Zuerst prüfe ich immer auf Lecks. Ich gebe UV-Farbstoff in die Kühlflüssigkeit und untersuche mit Schwarzlicht nach drei vollständigen thermischen Zyklen (drei Mal vollständig aufheizen und abkühlen). Zweitens prüfe ich die Vakuumdichtigkeit. Nach dem Befüllen ziehe ich ein Vakuum von mindestens 25 inHg und halte es 15 Minuten lang. Fällt es innerhalb von 5 Minuten um mehr als 1 inHg ab, haben Sie ein kleines Leck oder eine unvollständige Dichtung. Schließlich überwache ich die Systemleistung mit dem Diagnosegerät. Ich lese die Kühlflüssigkeitstemperaturen von Batterie und Wechselrichter ab. Sie sollten eng beieinander liegen – innerhalb von 5°C. Ein größerer Unterschied deutet auf eine Luftblase oder unsachgemäße Entlüftung hin, was weitere Arbeit bedeutet.

Die Werkzeuge, die Sie dafür benötigen, sind keine Luxusartikel – sie sind notwendig für jede ernsthafte Elektrofahrzeugarbeit: ein hochwertiges Diagnosegerät, ein IR-Thermometer oder Wärmebildkamera, eine UV-Lampe und ein Kühlsystem-Vakuum-/Druckprüfer. Sparen Sie hier nicht.

Seien wir ehrlich: Die Reparatur eines Hilfskühlers ist nicht billig, und die Folgen eines Fehlers sind gravierend. Hier eine schnelle Übersicht über das, was auf Sie zukommt:

Hier ist eine Regel, die ich in meiner Werkstatt befolge: Wenn die Reparaturkosten mehr als 40 % des aktuellen Marktwerts des Fahrzeugs betragen, sollten Sie innehalten und gründlich nachdenken. Ein Elektrofahrzeug mit Überhitzungsgeschichte hat möglicherweise bereits eine abgenutzte Batteriekapazität. Dieser Reichweitenverlust ist nicht immer im Diagnosegerät sichtbar; er zeigt sich im Alltag. Sie könnten 2.500 $ ausgeben, um das Kühlsystem zu reparieren, nur um festzustellen, dass die Batterie die Ladung nicht mehr wie früher hält. Zu diesem Zeitpunkt schwächt sich die wirtschaftliche Begründung für die Reparatur erheblich. Manchmal ist der klügere Schritt, Verluste zu begrenzen und ein anderes Fahrzeug in Betracht zu ziehen. Es ist hart, aber eine Realität.
