Elektrisch klappbare Spiegel funktionieren ständig nicht mehr – besonders bei Fords, Toyotas und deutschen Fahrzeugen aus den Jahren 2010–2020. Ich habe Dutzende davon in meiner Werkstatt auseinandergenommen. Meistens ist es nicht der gesamte Spiegel, der defekt ist – sondern ein winziges Zahnrad, ein abgenutzter Motorbürste oder ein Kabel, das endgültig im Türfaltenbalg versagt hat. Doch die Leute geraten in Panik, gehen davon aus, dass sie einen 1,10 €0-Ersatz brauchen, und geben ihre Kreditkarte ab, ohne vorher zu prüfen. Tun Sie das nicht. Gehen wir Schritt für Schritt durch, wie ich diese Probleme diagnostiziere – denn in 70 % der Fälle können Sie es für unter 184,00 € reparieren, wenn Sie wissen, was Sie tun.
Zuerst: Was tut er? Oder eben nicht?
Vergessen Sie das Austauschen von Teilen. Beginnen Sie mit Beobachtung. Drücken Sie die Klapp-Taste und sehen Sie, was passiert – oder eben nicht.
Kein Geräusch. Keine Bewegung. Totale Stille? Das bedeutet, dass keine Spannung zum Motor gelangt. Mögliche Ursachen: eine durchgebrannte Sicherung, ein unterbrochener Draht im Scharnierbereich der Tür (diese Gummibälge reißen mit der Zeit), oder ein defektes Türsteuergerät (DCM). Doch ziehen Sie keine vorschnellen Schlüsse – testen Sie zuerst.
Sie hören ein Brummen oder schnelles Klicken, aber der Spiegel bewegt sich nicht? Das ist ein mechanisches Problem. Der Motor erhält Spannung und versucht sich zu drehen, aber etwas klemmt. Am wahrscheinlichsten: ein abgerissenes Kunststoffzahnrad im Getriebe. Ich sehe das ständig bei F-150s und Camrys aus den Jahren 2012–2016. Kaltes Wetter verschlimmert es – diese Nylonräder werden nach 8–10 Jahren spröde.
Der Spiegel bewegt sich langsam, stottert oder bleibt in der Mitte stecken? Möglicherweise abgenutzte Motorbürsten, ein ausfallender Positionssensor oder hoher Widerstand in der Verkabelung. Moderne Spiegel verwenden einen Potentiometer oder einen Hall-Sensor, um dem DCM die Position des Spiegels mitzuteilen. Fällt dieses Signal aus, glaubt das System, ein Hindernis zu erkennen, und schaltet die Stromzufuhr ab. Sicherheitsfunktion. Ärgerlich, wenn es ein Fehlalarm ist.
Ist es der Spiegel oder das Fahrzeug? Der entscheidende Ersttest
Bevor Sie die Türverkleidung abnehmen, klären Sie Folgendes: Liegt das Problem im Spiegel selbst oder davor?
Ich hatte Kunden, die überzeugt waren, dass der Spiegelmotor tot sei – am Ende war es eine durchgebrannte 10A-Sicherung im BCM-Sicherungskasten. Ein anderes Mal täuschte ein angeknabberter LIN-Bus-Draht im Fahrertür-Faltenbalg einen Totalausfall vor. Verurteilen Sie den Spiegel also nicht, bevor Sie den Stromkreis geprüft haben.
| Symptom | Wahrscheinlichste Fehlerursache | Typische Fehlalarme | So bestätigen Sie |
|---|---|---|---|
| Keine Bewegung, kein Geräusch | Unterbrochene Motorwicklung oder blockierter Mechanismus | Durchgebrannte Sicherung, defektes DCM, unterbrochener Draht im Türfaltenbalg, defekter Schalter |
Verwenden Sie ein Multimeter. Trennen Sie den Stecker vom Spiegel, geben Sie den Befehl zum Einklappen/Ausklappen und prüfen Sie, ob an den Motoranschlüssen mindestens 11,5 V anliegen. Spannung vorhanden, aber keine Bewegung? Dann ist der Spiegel das Problem. Keine Spannung? Verfolgen Sie die Leitung zurück – prüfen Sie Sicherungen, Schalter und die Verkabelung im Türfaltenbalg. |
| Brummen, keine Bewegung | Abgerissenes Zahnrad oder interne Blockade | Niedrige Systemspannung, korrodierter Stecker |
Messen Sie den Stromverbrauch am Motorstecker. Normaler Bereich: 2–5 A. Wenn er über 8 A ansteigt und bleibt, liegt mechanischer Widerstand vor – fast sicher innerhalb des Spiegels. |
| Unregelmäßige Bewegung, bleibt in der Mitte stecken | Ausfallender Positionssensor oder beschädigte Zahnflanken | Defekter Schalter, DCM-Fehler, LIN-Bus-Störung |
Verwenden Sie ein Diagnosegerät mit Live-Daten. Beobachten Sie den Positionssensorwert, während Sie den Spiegel manuell bewegen. Springt oder bricht das Signal ab, ist der Sensor defekt. Kein Diagnosegerät vorhanden? Ziehen Sie den Stecker – das DCM sollte dann einen Fehlercode speichern. |
Warum das passiert: Die wahren Schuldigen
Nach 25 Jahren kann ich Ihnen die vier Hauptgründe nennen, warum diese Teile versagen – und keiner davon ist „einfach Verschleiß“.

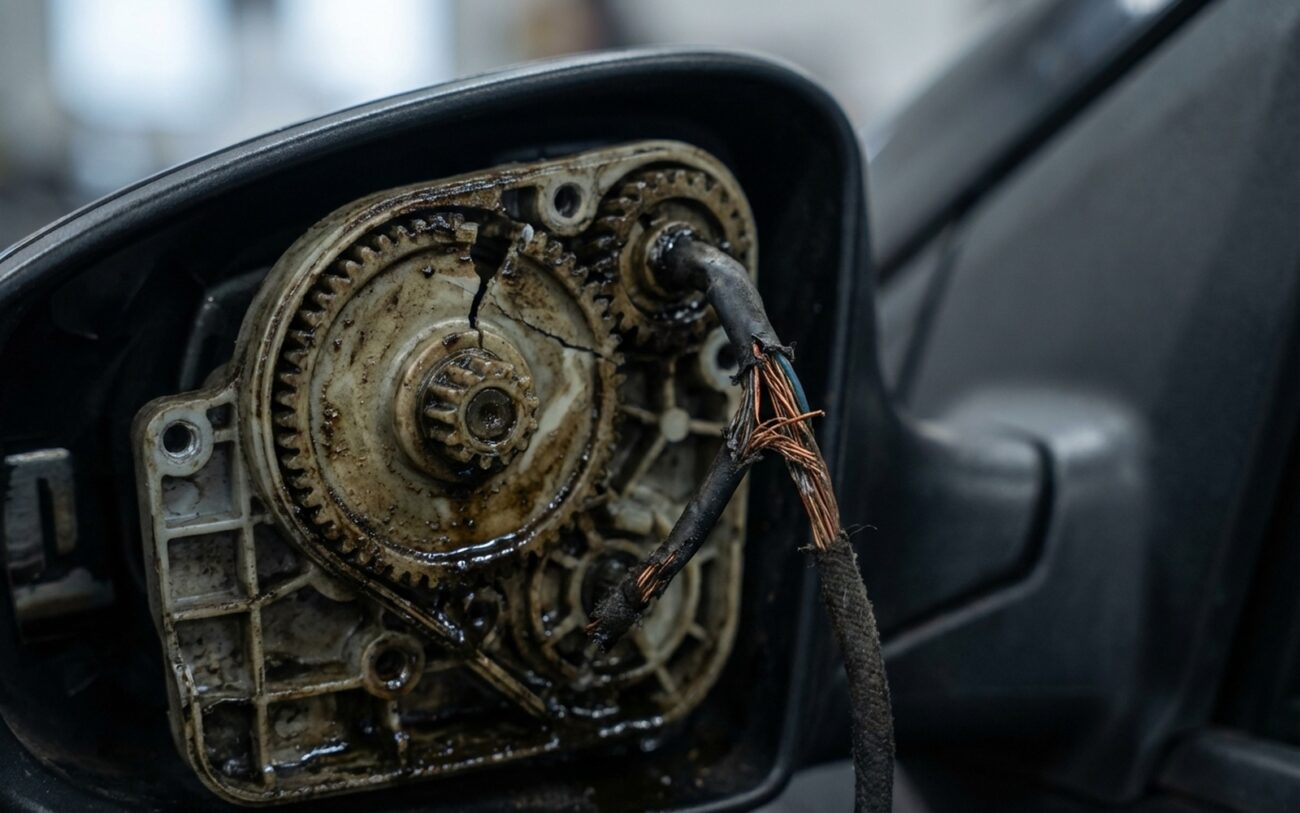

Kunststoffzahnräder reißen ab. Ja, sie sind leise und billig, aber Nylonräder im Klappgetriebe halten nicht ewig. Bei Toyota Camrys und Highlanders habe ich Baugruppen auseinandergebaut, bei denen ein Zahn abbrach, dann der nächste, bis das Zahnrad nur noch ein schiefes Sternrad war. Kaltes Wetter beschleunigt dies. Ford veröffentlichte eine TSB für einige F-150-Modelle, in der empfohlen wird, verstärkte Zahnräder mit Metallkern einzubauen. Wenn Ihr Fahrzeug auf dieser Liste steht, verwenden Sie das aktualisierte Teil.
Motorbürsten verschleißen. Der Klappmotor ist ein kleiner Gleichstrommotor mit Kohlebürsten. Nach 100.000 Zyklen (etwa 10 Jahre täglicher Nutzung) werden diese Bürsten kurz, beginnen zu funkeln und verlieren schließlich den Kontakt. Zuerst bemerken Sie eine langsame Bewegung – dann Zögern – dann gar nichts mehr. Nicht reparierbar. Der gesamte Motor muss ausgetauscht werden.
Wasser dringt ein. Das Spiegelgehäuse ist verschlossen, aber im Laufe der Zeit trocknen Dichtungen aus, Halteklammern brechen oder die Glasscheibenklebung versagt. Sobald Feuchtigkeit eindringt, korrodieren die Motoranschlüsse oder der Positionssensor wird kurzgeschlossen. Ich habe Motoren gesehen, die trocken einwandfrei funktionierten – aber unter Last versagten, weil innen Korrosion vorlag. Deshalb reicht es nicht, nur die Spannung zu prüfen.
Jemand hat Gewalt angewendet. Manuelles Einklappen ist in Ordnung, wenn das System ausgeschaltet ist – aber wenn der Motor aktiv ist, kann das Zwangsbewegen Zahnräder abreißen oder Dreharme verbiegen. Ich hatte Leute, die versuchten, sie per Hand während der Autowäsche einzuklappen. Schlechte Idee. Selbst eine geringe Fehlausrichtung erhöht den Widerstand so sehr, dass der Motor langfristig überlastet wird.
Wichtiger Hinweis:
Ein defektes DCM oder ein unterbrochener Draht im Türfaltenbalg ist kein „defekter Spiegel“. Es ist ein elektrisches Fahrzeugproblem. Der Spiegel könnte vollkommen in Ordnung sein – er erhält nur nie das Signal. Schließen Sie immer zuerst das System aus, bevor Sie den Spiegel ersetzen.
