GPS-Signal verloren: Defekte Antenne oder Navigationsmodul?

GPS-Signal verloren. Dieser sich drehende Kreis auf Ihrem Bildschirm. Es ist nicht nur ärgerlich – es ist kaputte Technik an einem System, auf das Sie angewiesen sind. Und nach 25 Jahren, in denen ich Infotainmentsysteme aller großen Marken auseinandergenommen habe, kann ich Ihnen sagen: Wenn der GPS-Empfang ausfällt, liegt es fast immer an einer von zwei Komponenten. Die Antenne oder das Modul. Nicht an der Verkabelung, nicht an der Software, nicht an „schlechtem Empfang“. Wir sprechen von einem Hardwaredefekt, und der Unterschied zwischen diesen beiden Teilen ist der Unterschied zwischen einer Reparatur für 150 $ und einem 2.000 $-Problem.

Wenn Ihr GPS ausgefallen ist, aber AM/FM, Bluetooth und SiriusXM noch funktionieren? Das ist ein entscheidender Hinweis. Die GPS-Antenne ist ein separater Empfänger – meist im Sharkfin, in der Windschutzscheibe eingebettet oder unter dem Armaturenbrett verborgen. Sie empfängt Signale bei 1575,42 MHz, verstärkt sie mit einem kleinen LNA (Low-Noise-Amplifier) und sendet das saubere Signal über ein Koaxialkabel an das Navigationssystemmodul. Wenn dieses Signal nicht ankommt, kann das Modul seine Aufgabe nicht erfüllen. Aber – und hier liegen viele Werkstätten falsch – das bedeutet nicht automatisch, dass die Antenne defekt ist.

Ich habe Techniker gesehen, die Antennen austauschten, weil ein Diagnosescanner einen Fehlercode „GPS-Antennenkreis offen“ anzeigte. Doch wenn ich das Modul ausbaue und das Koaxialkabel teste, ist die Leitung in Ordnung. Keine Kurzschlüsse, keine Unterbrechungen. Was ist dann wirklich defekt? Der interne GPS-Empfänger im Modul. Es kommt kein Signal an, sicher – aber manchmal, weil es das Signal nicht verarbeiten kann, selbst wenn es stark ist.

Umgekehrt: Wenn der GPS-Empfang zusammen mit Touchscreen-Trägheit, USB-Anschlüsse, die Geräte verlieren, oder zufälligen Systemneustarts ausfällt? Dann ist es kein Antennenproblem. Dann ist das Navigationssystemmodul selbst defekt. Diese Einheiten sind vollwertige Computer – sie steuern Audio, Klima, Telematik und GPS. Wenn die Hauptplatine durchbrennt oder der GPS-Chip durch thermische Belastung die Verbindung verliert, funktioniert nichts mehr richtig.

Sie tauschen hier keine Teile willkürlich aus. Eine neue Original-Antenne kostet 100–300 $. Ein Modulaustausch? 1.500 $ oder mehr inklusive Programmierung. Deshalb teste ich – systematisch.

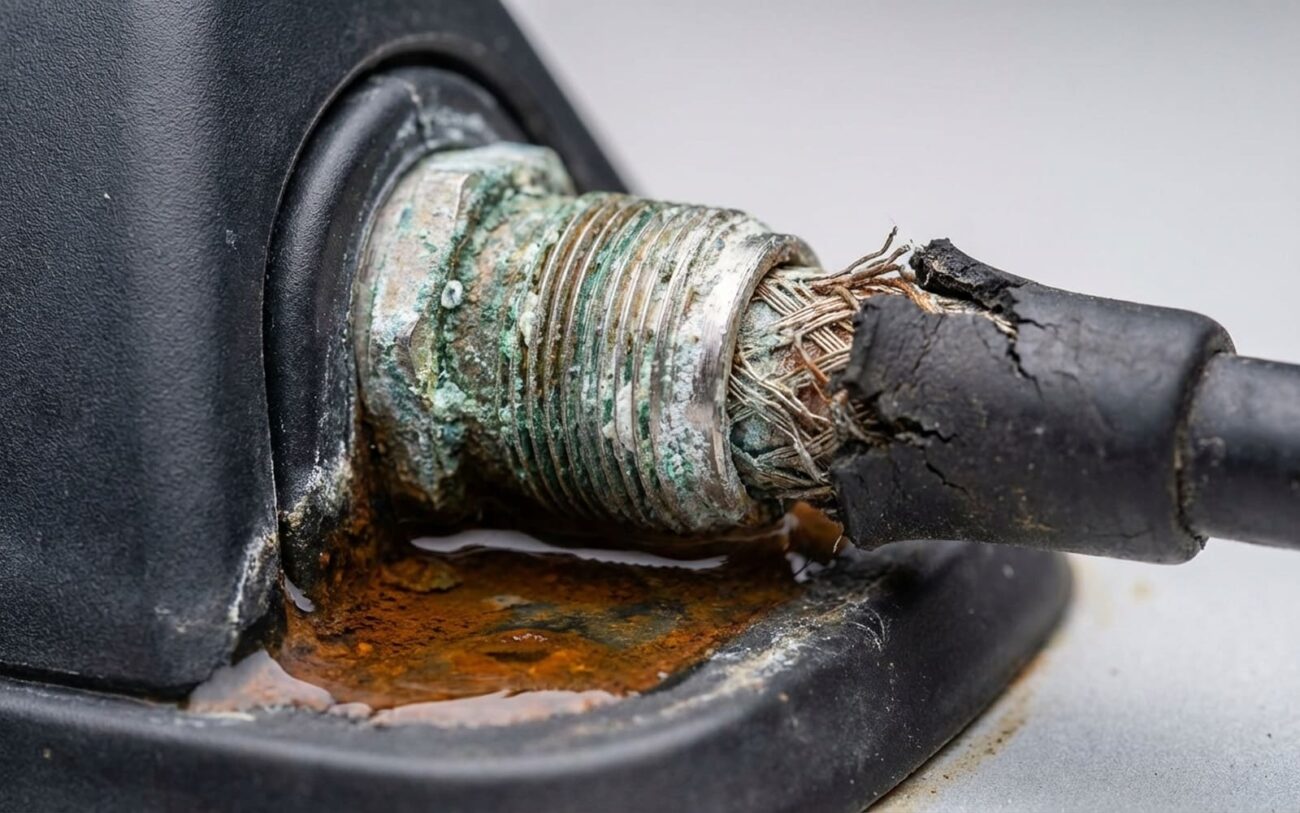

Hören Sie – die meisten Heimwerker haben keinen Spektrumanalysator. Aber Sie können immer noch echte Diagnosen durchführen. Prüfen Sie zuerst den Antennenstecker. Er befindet sich meist hinter der Dachverkleidung in der Nähe des Sharkfins oder unter dem Armaturenbrett. Achten Sie auf grüne Korrosion an den Pins. Das ist Feuchtigkeitsschaden, und er ist häufig. Reinigen Sie ihn mit Kontaktspray, tragen Sie dielektrisches Fett auf und stecken Sie ihn neu ein. Aber täuschen Sie sich nicht: Wenn die Dichtung rissig ist oder das Gehäuse nass war, ist das keine Reparatur – es ist ein vorübergehender Flick.

Bei Toyotas und Hondas habe ich Sharkfins mit vollständiger Korrosion auf der LNA-Platine gezogen – grüner Flaum auf den Leiterbahnen. Alles wegen einer 5 $-Schaumstoffdichtung, die in der Sonne ausgetrocknet ist. Gleiches bei Fords. Die Lösung? Ersetzen Sie die gesamte Antenneneinheit mit einer neuen Dichtung. Verwenden Sie die alte nicht erneut. Sie wird nicht dichten.

Antennen versagen durch Wasser. Punkt. Die Dichtung am Sockel verschleißt im Laufe der Zeit – besonders in sonnenreichen Klimazonen. Sobald Feuchtigkeit eindringt, zerstört sie den LNA. Ich habe Antennen von Camrys aus den Jahren 2015–2018 mit vollständig korrodierten Platine gesehen. Gleiches bei F-150s. Und physische Beschädigungen? Automatische Waschanlagen, Garagen mit geringer Durchfahrtshöhe, Hagel – all das kann das Gehäuse oder den keramischen Patch innen beschädigen.

EMI ist selten, aber möglich. Ich hatte einmal einen Silverado, bei dem ein billiger SiriusXM-Booster das 1575-MHz-Band überflutete. Das tötete die Signalerfassung. Nach dem Ausstecken kehrte der GPS-Empfang sofort zurück. Aber das ist eine Ausnahme.

Module versagen anders. Der GPS-Chip ist meist ein BGA (Ball Grid Array), der auf die Platine gelötet ist. Die Armaturenbrett-Temperaturen schwanken von -20 °C im Winter bis 80 °C im Sommer. Dieser thermische Wechsel bricht im Laufe der Zeit die Lötstellen. Ich habe Dutzende davon mit einer Heißluftpistole neu verlötet – manchmal funktioniert es, manchmal nicht. Wenn der Chip selbst tot ist, hilft kein Nachlöten.

Und vergessen Sie nicht die Software. Veraltete Firmware, beschädigte Almanach-Daten – das kann einen Hardwaredefekt vortäuschen. Aber wenn das System seit Jahren kein Update hatte und der GPS plötzlich ausfällt, ist es wahrscheinlich keine Software. Außerdem: Wenn das Modul nicht über den CAN-Bus kommuniziert (prüfen Sie andere Modul-DTCs), erhält es keine GPS-Daten – nicht weil der GPS-Chip ausgefallen ist, sondern weil die gesamte Einheit offline ist.

Schließen Sie die Dachverkleidung nicht, bevor Sie getestet haben. Nach dem Austausch der Antenne fahren Sie in ein freies Gebiet. Eine gute Reparatur bedeutet, innerhalb von 60 Sekunden 8+ Satelliten zu erfassen. Die meisten Autos haben einen versteckten GPS-Diagnosebildschirm – meist eine Tastenkombination wie „Menü + Setup + GPS“ beim Start. Dort werden Satellitenanzahl und Signalstärke angezeigt. Wenn Sie die Kombination nicht kennen, suchen Sie sie für Ihr Modell heraus. Oder verwenden Sie ein professionelles Diagnosegerät.

Nach Arbeiten am Modul? Fehlercodes löschen, Zündung neu starten, 5–10 Minuten fahren. Die Karte sollte sich in Echtzeit aktualisieren. Der Standort sollte genau sein. Es sollten keine GPS-Fehlercodes zurückkehren. Und wenn das Modul Audio oder Klima steuert, testen Sie diese Funktionen ebenfalls. Wenn es programmiert wurde, stellen Sie sicher, dass keine Warnmeldungen erscheinen. OEM-Werkzeuge sind hier unverzichtbar – generische Scanner reichen nicht aus.

Meine Regel lautet: Wenn die Reparatur mehr als 40 % des aktuellen Wertes Ihres Autos kostet, lassen Sie es bleiben. Bei einem 10 Jahre alten SUV im Wert von 6.000 $ ist ein Einsatz von 2.500 $ für ein Modul keine Problemlösung – es ist Geldverschwendung. Verwenden Sie eine Handyhalterung. Oder ein separates Garmin-Gerät. Sie stellen keine Werkseinstellung wieder her – Sie erhalten Wegbeschreibungen. Und darauf kommt es an.

Die Vorbeugung beginnt mit der Installation. Wenn Sie die Windschutzscheibe austauschen und die GPS-Antenne eingebettet ist, stellen Sie sicher, dass der Techniker den Empfänger überträgt. Ich hatte dieses Jahr drei Kunden, die nach einer Scheibenreparatur mit „kein GPS“ kamen – es stellte sich heraus, dass der Antennenanschluss nicht wieder verbunden wurde. Gleiches gilt bei Dacharbeiten oder Reparaturen der Dachverkleidung. Der Koaxialstecker muss vollständig eingesteckt und abgedichtet sein.

Für eine frühzeitige Warnung achten Sie auf die erste Fix-Zeit. Wenn es früher 10 Sekunden dauerte und jetzt über eine Minute, schwächt sich der LNA ab. Das ist Ihr Signal, die Antenne zu prüfen. Und wenn Ihr Auto Software-Updates für die Navigation unterstützt – führen Sie sie durch. Veraltete Firmware kann einen Hardwaredefekt vortäuschen, und die Behebung ist kostenlos.
