Diese lose, klappernde Lenkung? Möglicherweise ist es Ihre Kugelgewindespindel.
Okay, sprechen wir über dieses vage, abgetrennte Gefühl am Lenkrad. Sie kennen das – beim Einparken oder einer leichten Korrektur auf der Autobahn fühlt sich das Lenkrad an, als läge ein Gummiband zwischen Ihren Händen und den Reifen. Mein erster Gedanke sind nicht immer nur Spurstangen oder eine lose Zwischenwelle, obwohl diese häufige Schuldige sind. Doch wenn Sie bereits die üblichen Verdächtigen überprüft haben oder ein deutliches, metallisches „Klack“ direkt am Lenkrad spüren, wenn Sie bei niedriger Geschwindigkeit die Richtung wechseln – etwa beim Rückwärtsfahren aus der Einfahrt und anschließendem Vorwärtsfahren –, ist das ein großes Warnsignal für inneren Verschleiß im Lenkgetriebe selbst.
Wir sehen dies häufig bei Lastwagen, SUVs und älteren heckgetriebenen Fahrzeugen mit einer Kugelumlauf-Lenkung. Dieses System unterscheidet sich von der Zahnstangenlenkung, und wenn die innere Kugelgewindespindel verschlissen ist, treten ganz spezifische Symptome auf. Sie bemerken eine „tote Zone“ genau in der Mitte des Lenkrads, bei der Sie es drehen können, ohne dass sich die Vorderräder bewegen. Diese Spieligkeit verschlimmert sich oft unter Last, etwa beim Einparken oder bei Unebenheiten in der Fahrbahn. Im Gegensatz zu äußeren Verschleißstellen befindet sich dieses Spiel tief im Inneren des Getriebegehäuses.
Wie ich eine verschlissene Kugelgewindespindel identifiziere (und andere Ursachen ausschließe)
Bevor Sie überhaupt daran denken, das Lenkgetriebe zu öffnen, müssen Sie die üblichen Verdächtigen ausschließen. Abgenutzte Kugelgelenke, Spurstangenenden, ein defekter Gelenkzapfen der Zwischenwelle oder sogar ein defekter Stützarm – all dies kann Spiel oder Klappern vortäuschen. Doch ein echter Verschleiß der Kugelgewindespindel hat seine ganz eigene Signatur. Der Schlüssel liegt darin, die Bewegung auf das Getriebe selbst zu beschränken. So gehe ich typischerweise in der Werkstatt vor:
Schritt 1: Sichtprüfung & Grundlegende Kontrollen
-
Prüfen Sie die Befestigungselemente: Dies ist besonders wichtig bei älteren Lastwagen. Ich habe gesehen, wie Techniker ganze Getriebe ersetzt haben, nur um festzustellen, dass der wahre Schuldige ein gerissener Lenkhebel oder lose Befestigungsschrauben war. Überprüfen Sie immer das Drehmoment der Getriebebefestigungsschrauben und suchen Sie nach gerissenen Rahmenhalterungen. Verwenden Sie einen Drehmomentschlüssel – diese Schrauben benötigen oft etwa 90 ft-lbs.
-
Prüfen Sie die äußere Lenkstange: Lassen Sie einen Helfer das Lenkrad vorsichtig hin und her bewegen (Motor aus, Räder auf dem Boden). Gehen Sie mit einer guten Taschenlampe unters Fahrzeug und beobachten Sie jedes einzelne Gelenk: Spurstangenenden, Querlenker, Stützarm, Pitman-Arm. Achten Sie auf sichtbares Spiel. Wenn sich etwas bewegt, bevor sich der Pitman-Arm bewegt, deutet dies auf interne Getriebeprobleme hin.
Schritt 2: Internes Spiel isolieren (die entscheidenden Tests)
Hier bestätigen wir, ob das Problem wirklich im Lenkgetriebe liegt. Diese Tests helfen, Verschleiß der Kugelgewindespindel von anderen Problemen zu unterscheiden:
-
Der Pitman-Arm-Trenntest (für übermäßiges Spiel unter Last):
Stellen Sie das Fahrzeug sicher auf einen Hubwagen. Trennen Sie den Pitman-Arm von der Querlenkstange. Versuchen Sie nun, die Lenkeingangswelle (dort, wo die Lenksäule angeschlossen ist) manuell zu drehen. Jedes Drehspiel – also wenn Sie die Eingangswelle merklich drehen können, bevor sich die Pitman-Welle überhaupt zu bewegen beginnt – zeigt inneren Verschleiß zwischen Kugelmutter und Spindelwelle an. Dies ist ein sicheres Zeichen für Probleme mit der Kugelgewindespindel. Dieses Spiel lässt sich nicht durch Einstellen der äußeren Sektorwelle beheben (mehr dazu später).
-
Der Stethoskop-Test (für „Klacken“ bei Richtungswechsel):
Bei laufendem Motor und Fahrzeug auf dem Boden lassen Sie einen Helfer das Lenkrad sanft hin und her bewegen, gerade genug, um das bekannte Klacken zu erzeugen. Legen Sie ein Mechaniker-Stethoskop direkt auf das Lenkgetriebegehäuse. Wenn Sie das Klacken innerhalb des Gehäuses deutlich hören und fühlen können, bestätigt dies übermäßigen axialen Spielraum an der Kugelmutter-/Spindelschnittstelle. Dies ist ein häufiges Symptom für internen Ausfall der Kugelgewindespindel und nicht nur für lose äußere Komponenten wie verschlissene Pitman-Arm-Verzahnungen oder beschädigte Zahnstangenbuchsen.
Wichtiger Unterschied: Sektorwelle vs. Kugelgewindespindel
Es ist entscheidend zu verstehen, dass die äußere Einstellschraube an der Seite Ihres Lenkgetriebes nur die Verzahnung zwischen der Schnecke (auf der die Kugelmutter läuft) und den Zähnen der Sektorwelle einstellt. Diese Einstellung beeinflusst das Zusammenspiel dieser beiden Zahnräder, hat aber keine Auswirkung auf die interne Vorspannung der Kugelgewindespindel selbst. Das Festdrehen dieser Schraube behebt kein inneres Spiel der Kugelmutter – es riskiert lediglich, dass die Sektorverzahnung klemmt, wodurch die Lenkung schwer wird und möglicherweise weiterer Schaden entsteht.
Warum versagt die Kugelgewindespindel?

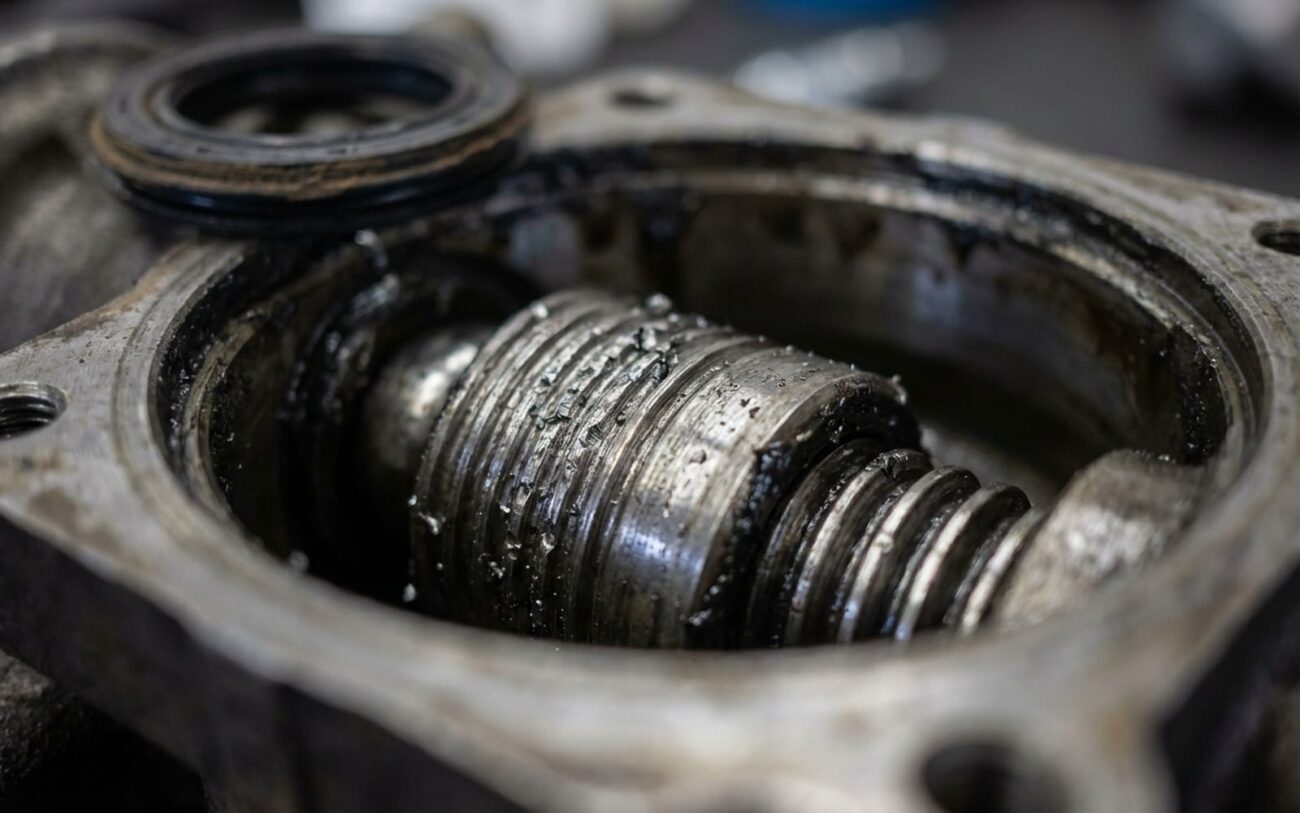

Nachdem Sie den Verschleiß als intern bestätigt haben, hilft es zu verstehen, warum dies geschieht. Es handelt sich nicht um ein einfaches Dichtungsleck oder ein Fluidproblem, sondern um mechanische Ermüdung in einer hochbelasteten, präzisen Baugruppe. Die Kugelgewindespindel arbeitet unter ständiger Vorspannung, wobei gehärtete Stahlkugeln bei jeder Lenkbewegung durch Laufbahnen zirkulieren. Im Laufe der Zeit sehe ich typischerweise drei Hauptversagensarten:
-
Oberflächenermüdung und Brinellierung: Die gehärteten Laufbahnen innerhalb der Kugelmutter und an der Spindelwelle können kleine Vertiefungen oder Dellen entwickeln. Dies geschieht oft durch Stoßbelastungen – etwa beim Überfahren einer großen Bodenwelle oder beim Aufprall auf einen Bordstein. Diese Verformungen erhöhen das Spiel und zerstören den reibungslosen, präzisen Betrieb.
-
Verschleiß in den Kugelrückführkanälen: Innerhalb der Kugelmutter befinden sich Kanäle, die die Stahlkugeln beim Umlaufen führen. Werden diese Kanäle abgenutzt oder beschädigt, beginnen die Kugeln zu klappern oder klemmen, was den Verschleiß an den Hauptlaufbahnen beschleunigt.
-
Ausfall des Axiallagers oder der Vorspannmechanik: Einige Konstruktionen verwenden innere Lager oder Distanzscheiben, um die entscheidende axiale Vorspannung der Kugelmutterbaugruppe aufrechtzuerhalten. Wenn diese verschleißen, erhält die gesamte Kugelmutter Spiel in Achsrichtung, was das spürbare Spiel in Ihrer Lenkung verursacht.
Materialermüdung nach Hunderttausenden von Lenkzyklen ist über die Lebensdauer eines Fahrzeugs praktisch unvermeidlich. Doch Verschmutzung, falsches Lenkgetriebeöl oder mangelnde Wartung können dies definitiv beschleunigen. Ich habe auch bekannte Service-Bulletins für bestimmte Modelljahre gesehen – insbesondere bei GM- und Ford-LKWs aus den frühen 2000er Jahren –, die vorzeitigen Verschleiß der Kugelgewindespindel und die charakteristischen Klappgeräusche thematisieren. Manchmal liegt es also nicht nur am Alter, sondern an einem Konstruktionsfehler.
Ihre Reparaturmöglichkeiten: Es gibt eigentlich nur eine
[NICHT REPARABEL → BAUGRUPPE ERSETZEN]
Seien wir ehrlich: Die Kugelgewindespindel ist eine präzisionsgefertigte, versiegelte und vorgespannte Untereinheit. Sie ist nicht etwas, das Sie in Ihrer Garage – oder gar in den meisten professionellen Werkstätten – warten können. Keine seriöse Werkstatt baut diese Einheiten intern neu auf. Nachmarkt-Reparatursätze stellen fast nie die ursprüngliche Vorspannung oder Haltbarkeit wieder her, da Geometrie und Fertigungstoleranzen für Werkstattwerkzeuge einfach zu eng sind. Verschwenden Sie nicht Ihre Zeit oder Ihr Geld damit, es zu reparieren. Dies ist ein Fall für den Austausch.
Getriebeaustausch Empfohlener Weg
Sicherstellen, dass die Reparatur korrekt durchgeführt wurde
Der Austausch des Lenkgetriebes ist nicht das Ende der Arbeit – er ist der Beginn der Überprüfung. Sie müssen sicherstellen, dass das System sicher ist und genau wie vorgesehen funktioniert. Hier ist meine Checkliste:
-
Entlüftung und Füllstandkontrolle: Nach dem Einbau müssen Sie das Servolenksystem gründlich entlüften. Drehen Sie das Lenkrad mehrmals von Anschlag zu Anschlag, während der Motor läuft, und beobachten Sie dabei den Flüssigkeitsbehälter. Füllen Sie bei Bedarf nach. Luft im System kann Geräusche und schlechte Servounterstützung verursachen.
-
Trockenpark-Test: Bei laufendem Motor bewegen Sie das Lenkrad sanft im mittleren Bereich hin und her. Es darf kein spürbares Spiel geben. Null. Wenn Sie Spiel fühlen, stimmt noch etwas nicht.
-
Radausrichtung: Dies ist zwingend erforderlich. Jedes Mal, wenn Sie an Lenkungskomponenten arbeiten, insbesondere am Getriebe, verändern Sie die Geometrie. Lassen Sie sofort eine vollständige Vier-Rad-Ausrichtung durchführen.
-
Fahrtprobe: Machen Sie eine ausgiebige Probefahrt. Stellen Sie sicher, dass das Klacken verschwunden ist, die Lenkung straff und reaktionsschnell ist und das Lenkrad auf einer ebenen Straße zentriert bleibt, ohne zu ziehen. Wenn es zieht, prüfen Sie andere Ursachen wie ein Auto zieht nach einer Ausrichtung immer noch zur Seite.
-
SAS-Kalibrierung: Wenn Ihr Fahrzeug über einen Lenkwinkelsensor verfügt (und viele moderne Fahrzeuge tun dies), verwenden Sie ein Diagnosegerät, um dessen Kalibrierung zu überprüfen. Dies verhindert falsche ESP- oder Spurhalteassistent-Warnungen.
Die Kosten und die schwierige Entscheidung
Eigenreparatur
Dies ist nur für das Teil selbst (neu oder remontiert). Denken Sie daran, dass Sie spezielle Werkzeuge wie einen Pitman-Arm-Abzieher benötigen und die Kosten für eine professionelle Ausrichtung zusätzlich einkalkulieren müssen.
Werkstattaustausch
Dieser Bereich beinhaltet typischerweise die Kosten für das Teil, 3–5 Stunden Arbeitszeit (es kann eine schmutzige, schwierige Arbeit sein) und die zwingend erforderliche Radausrichtung. Die Preise variieren natürlich stark je nach Fahrzeug und Region.
Nun die schwierige Frage: Lohnt sich das? Nach einer Faustregel, die ich seit Jahren anwende, sollten Sie bei Reparaturkosten, die 40 % des aktuellen Marktwerts des Fahrzeugs übersteigen, das Gesamtbild betrachten. Bei einem gut gepflegten LKW mit wenig Rost, gutem Motor und gepflegtem Innenraum – ja, es lohnt sich oft, ihn zu retten. Doch bei einem hochlaufenden Alltagsfahrzeug mit anderen ständigen Problemen könnte es Zeit sein, Ihre Optionen neu zu bewerten. Manchmal müssen Sie einfach Ihre Verluste begrenzen.
Wie man dies verhindert (oder früh erkennt)
Vorausschauende Wartung
Ihr größter Verbündeter zur Verhinderung dieses Verschleißes? Sauberes, korrektes Servolenköl. Wenn die Flüssigkeit in Ihrem Behälter dunkel aussieht, verbrannt riecht oder – noch schlimmer – metallische Partikel enthält, ist dies ein Zeichen für frühen inneren Verschleiß. Verwenden Sie immer die im Handbuch angegebene Flüssigkeit (z. B. CHF-11S oder ATF+4). Die Verwendung der falschen Flüssigkeit kann Dichtungen angreifen, die Schmierfähigkeit verringern und den Verschleiß in hochbelasteten Bereichen wie der Kugelgewindespindel beschleunigen. Ich habe dies bereits unzählige Male gesehen.
Zur Früherkennung sollten Sie die Prüfung des Eingangswellenspiels in Ihre jährliche Wartungsroutine einbauen – besonders wenn Sie auf schlechten Straßen fahren, häufig ziehen oder ein Fahrzeug besitzen, das für diese Probleme bekannt ist. Es dauert zwei Minuten, wenn das Fahrzeug auf einem Hubwagen steht. Und wenn Sie ein neues Klacken oder plötzliches Spiel in der Lenkung bemerken, warten Sie nicht. Das Lenksystem ist zu kritisch, um damit zu spielen; Ihre Sicherheit und die der anderen hängt davon ab.
