Kann eine niedrige Batteriespannung (unter 12V) zu Steuergerätefehlern führen?

Wissen Sie, wenn das Motorsteuergerät (ECU) eines Fahrzeugs aufgrund von niedriger Spannung Probleme macht, dann gibt es selten einfach nur einen „Nicht-Start“. Wenn es doch nur so einfach wäre. Stattdessen verursacht es eine Reihe verwirrender, intermittierender elektrischer Störungen, die Sie glauben lassen, die Hälfte des Fahrzeugs würde ausfallen. Nach 25 Jahren unter der Motorhaube habe ich gesehen, wie dies öfter falsch diagnostiziert wurde, als ich zählen kann. Der Schlüssel liegt darin, zu wissen, wonach man suchen muss, und noch wichtiger, wie man es richtig testet.

Mein erstes Warnsignal für eine niedrige Spannung, die das ECU beeinträchtigt? Kommunikationsprobleme. Sie stecken Ihren OBD2-Scanner ein, und er kann entweder gar nicht mit dem ECU kommunizieren, oder noch schlimmer, er zeigt generische U-Codes wie U0100 (Kommunikationsverlust mit ECM) oder U0121 (Kommunikationsverlust mit TCM) an. Diese Codes können natürlich auf ein Verdrahtungsproblem oder sogar einen defekten Scanner hindeuten, aber wenn sie direkt nach einem bekannten Vorfall mit schwacher Batterie oder nach einem Starthilfevorgang auftauchen, zeigt mein Bauchgefühl sofort auf die Stromversorgung des ECU.

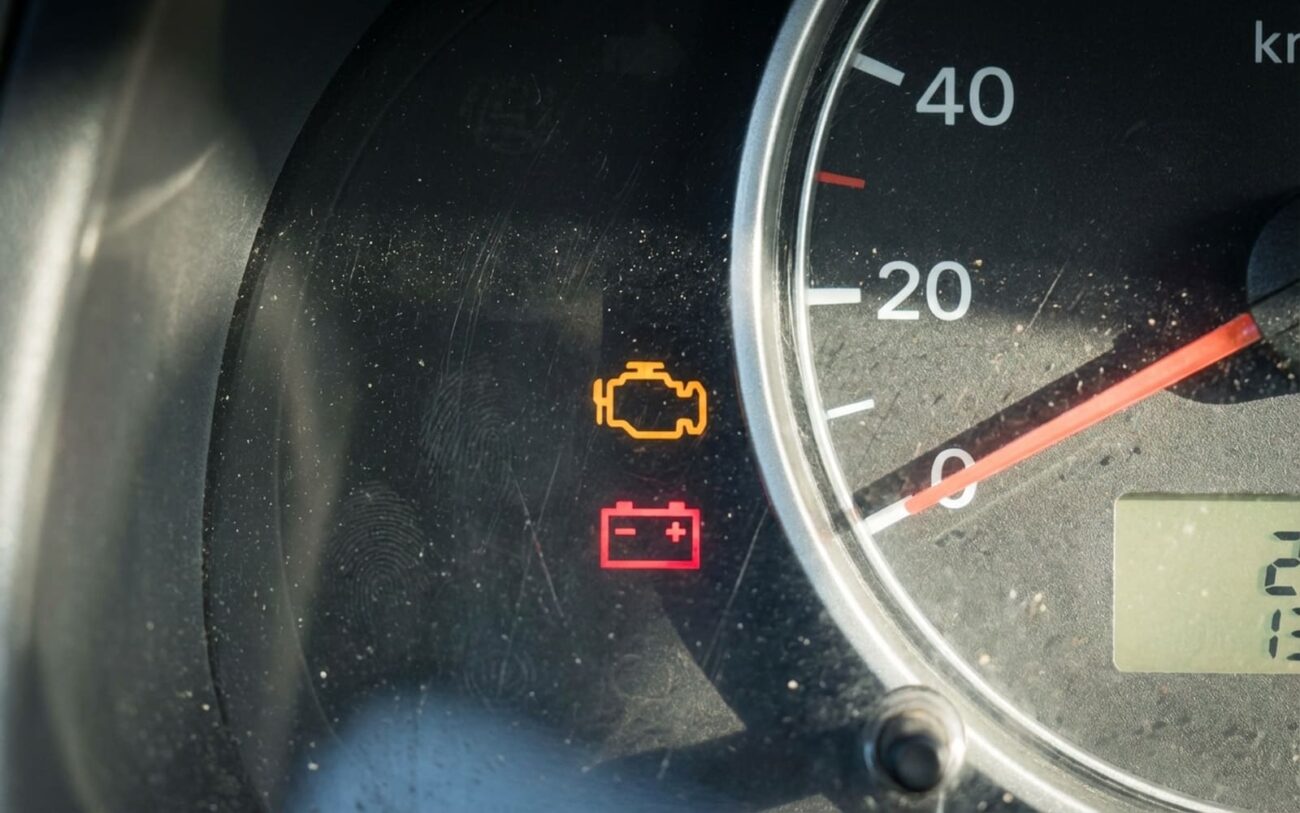

Ein weiteres klassisches Anzeichen, das ich sehe: Die Motorkontrollleuchte leuchtet auf, aber beim Scannen werden keine tatsächlichen Diagnosefehlercodes (DTCs) gespeichert. Das ist unter normalen Bedingungen einfach falsch. Oder manchmal erhalten Sie einen ganzen Weihnachtsbaum an unwahrscheinlichen Codes – P0120 für den Drosselklappenpositionssensor, P0110 für die Kühlmitteltemperatur, P0100 für den MAF – alles gleichzeitig. Dies geschieht oft, selbst wenn ich weiß, dass die Sensoren selbst völlig in Ordnung sind. Was passiert, ist, dass die interne 5-Volt-Referenzspannung des ECU, auf die alle diese Sensoren angewiesen sind, durch die niedrige Eingangsspannung verfälscht wird. So wirken alle Messwerte fehlerhaft, und das ECU beginnt, Codes in nicht zusammenhängenden Systemen zu setzen.

Dann gibt es das „totale Fahrzeug“-Szenario: kein Startversuch, kein Summen der Kraftstoffpumpe, keine Relaisgeräusche. Sie drehen den Schlüssel, und… nichts. Kein Ton. Die Leute ziehen oft vorschnelle Schlüsse und beschuldigen einen defekten Anlasser oder ein defektes Relais. Aber ich habe gesehen, wie dies oft fälschlicherweise auf einen defekten Zündschalter zurückgeführt wurde, während der wahre Schuldige das ECU war, das nicht „aufgewacht“ ist, weil es nicht genügend Strom bekam. Ein korrodierter Masseband, der das ECU von der Stromversorgung abschneidet, ist hier ein häufiger Übeltäter.

Und vergessen Sie nicht die Beschädigung des adaptiven Speichers nicht. Dieser ruckelige Leerlauf nach einer Starthilfe, der sich kurz beruhigt, am nächsten Tag aber wiederkehrt? Klassisch. Das ECU verliert seine gelernten Kraftstoffkorrekturen, Leerlaufeinstellungen oder sogar Schaltvorgänge des Getriebes, wenn die Spannung unter seine Schwelle fällt. Ein vorübergehendes Neulernen kann für eine Weile helfen, aber wenn das Ladesystem nicht stabil ist, wird es ständig zurückgesetzt. Dies sehe ich besonders häufig bei Ford- und GM-Getrieben, die stark auf adaptives Lernen angewiesen sind.

Es ist wichtig zu verstehen, warum niedrige Spannung diese Probleme verursacht. Das Gehirn des ECU, sein Mikroprozessor, benötigt eine absolut stabile 5-Volt-Spannung, um korrekt zu funktionieren. Diese 5 V werden intern aus dem 12-Volt-System des Fahrzeugs durch einen Spannungsregler erzeugt. Wenn diese Eingangsspannung zu stark absinkt – sagen wir unter 9 Volt – kann dieser interne Regler seine 5-Volt-Versorgung nicht mehr aufrechterhalten. Dies wird als „Brownout“ bezeichnet. Der Prozessor verliert die Synchronisation, friert möglicherweise ein, startet neu oder führt einfach falsche Anweisungen aus. Deshalb erhalten Sie keine Kommunikation oder dieses unregelmäßige Verhalten.

Der Analog-Digital-Wandler (ADC) ist eine weitere Schwachstelle. Diese Komponente ist dafür verantwortlich, die analogen Signale Ihrer Sensoren (wie Drosselklappenposition oder Motortemperatur) in digitale Werte umzuwandeln, die das ECU verstehen kann. Der ADC benötigt eine präzise Spannungsreferenz, normalerweise dieselbe 5 V. Wenn die Systemspannung absackt, verschiebt sich diese Referenz, und plötzlich könnte ein 2-Volt-Drosselklappensignal als 3,5 V gelesen werden. Das ECU glaubt, Sie würden voll aufs Gas treten, und gibt entsprechend Kraftstoff ab, wodurch ein P0120-Code ausgelöst wird, obwohl die Drosselklappe in Ordnung ist. Es ist kein Sensorproblem, sondern ein Referenzspannungsproblem.

Bevor Sie auch nur darüber nachdenken, das ECU zu beschuldigen, müssen Sie alles andere ausschließen. Symptome eines niedrigen Spannungs-ECU überlappen sich mit Dutzenden anderer Probleme – schlechte Masseverbindungen, CAN-Bus-Fehler, Sensorausfälle. Sofortiges Ersetzen des ECU ist teuer und oft schlichtweg falsch. So gehe ich vor, um ECU-bezogene Spannungsprobleme von häufigen Täuschungen zu unterscheiden.

Wenn Sie keine Kommunikation mit dem ECU haben: Mein erster Gedanke ist immer, den ECU-Stecker rückseitig zu prüfen. Ich suche nach einer konstanten 12 V an den Stromanschlüssen und einer stabilen Masse. Wenn die Spannung während Kommunikationsversuchen unter 9,0 V fällt, ist das ein großes Indiz. Aber hören Sie nicht hier auf. Ich verwende auch ein Oszilloskop, um die CAN-High/Low-Wellenformen zu überprüfen. Wenn diese verzerrt aussehen, könnten Sie einen offenen oder kurzgeschlossenen CAN-Bus-Draht, ein ausgefallenes Gateway-Modul oder sogar nur einen beschädigten OBD2-Anschluss haben. Bei vielen VW- und Audi-Modellen habe ich beispielsweise gesehen, wie Korrosion im Kabelbaum nahe der vorderen Stoßstange oder den Scheinwerfern das gesamte CAN-Netzwerk störte und so ein totes ECU vortäuschte.

Wenn Sie mehrere unwahrscheinliche Sensor-DTCs sehen: Für mich schreit dies nach Problemen mit der internen 5-Volt-Referenz. Ich messe dann direkt am Stecker die 5-Volt-Referenzspannung des ECU. Sie muss unter Last zwischen 4,95–5,05 V liegen. Wenn sie instabil oder außerhalb der Spezifikation ist, kämpft der interne Regler aufgrund niedriger Eingangsspannung. Natürlich müssen Sie weiterhin externe Täuschungen ausschließen, wie einen gemeinsamen Sensor-Massefehler, Wasser im Kabelbaum oder einen Kurzschluss gegen Plus in einem Sensorstromkreis.

Wenn das ECU während des Anlassens zurückgesetzt wird: Dies ist ein klassisches Spannungsabfall-Problem. Ich verwende ein grafisches Multimeter, um die Spannung sowohl an der Batterie als auch am Hauptstromanschluss des ECU gleichzeitig während des Anlassens zu überwachen. Wenn die Batteriespannung am ECU während des Motorstarts unter 6,5 V fällt, wird das ECU neu starten. Dies könnte eine schlechte ECU-Masse, ein ausfallender Zündschalter oder ein hochohmiger Stromzufuhr sein. Wenn übrigens Sicherungen weiterhin durchbrennen, haben Sie es mit einem direkten Kurzschluss zu tun, nicht mit ECU-Schaden – prüfen Sie die Verkabelung auf Abrieb oder Quetschungen, bevor Sie weitermachen.

Nur weil das Auto startet, heißt das nicht, dass es repariert ist. Sie müssen jede Ebene validieren. Zuerst testen Sie das Ladesystem erneut. Bei ausgeschaltetem Motor sollte die Spannung am ECU-Anschluss innerhalb von 0,1 V der Batteriespannung liegen. Bei laufendem Motor muss sie absolut zwischen 13,8–14,8 V liegen. Am wichtigsten ist, dass Sie während des Anlassens erneut das grafische Multimeter verwenden, um sicherzustellen, dass die Versorgungsspannung des ECU über 9,6 V bleibt. Wenn sie darunter fällt, haben Sie das Problem nicht gelöst; Sie müssen die Strom- und Massekreise erneut überprüfen.

Dann validieren Sie die tatsächliche Funktion des ECU. Es muss jedes Mal kommunizieren, wenn Sie es versuchen. Verwenden Sie einen leistungsfähigen OBD2-Scanner, um Live-Daten abzurufen: Drosselklappenposition, Kühlmitteltemperatur, Kraftstoffkorrekturen – alles sollte logisch und reaktionsschnell sein. Löschen Sie alle Codes und führen Sie dann zwei vollständige Fahrtzyklen durch, die die OBD2-Monitoranforderungen Ihres Herstellers erfüllen. Wenn danach keine unerklärlichen DTCs zurückkehren, dann und nur dann können Sie sicher sein, dass das ECU stabil und einwandfrei funktioniert.

Die wirtschaftliche Realität trifft bei älteren Autos hart, das will ich nicht verheimlichen. Hier eine grobe Vorstellung, was Sie für diese Arten von Reparaturen erwarten können:

Als Faustregel gilt: Wenn die Reparaturkosten des ECU mehr als 50 % des Marktwerts des Fahrzeugs übersteigen, besonders wenn das Auto über 10 Jahre alt ist, müssen Sie das Risiko sorgfältig abwägen. Sie ersetzen nicht nur einen Motor; Sie investieren in einen komplexen Computer. Wenn der Rest des Fahrzeugs solide ist – kein Rost, guter Motor, gutes Getriebe – kann es dennoch lohnenswert sein. Aber seien Sie ehrlich zu sich selbst bezüglich des Gesamtzustands.

• Testen Sie Ihre Batterie jährlich. Verlassen Sie sich nicht nur auf eine einfache Spannungsprüfung; verwenden Sie einen geeigneten Leitfähigkeitsprüfer. Und prüfen Sie immer auf Korrosion an den Anschlüssen. Reinigen Sie sie bei Bedarf – hoher Widerstand ist ein stiller Killer.

• Führen Sie alle 30.000 Meilen einen Spannungsabfalltest an den Hauptmotor-Massebändern und, falls zugänglich, an der dedizierten Masse des ECU durch. Das ist eine günstige Versicherung.

• Überwachen Sie die „Steuermodulspannung“ über OBD2. Die meisten Scanner können dies in den Live-Daten anzeigen. Sie sollte sich beim Fahren zwischen 13,8–14,8 V stabilisieren. Wenn sie beim Laufen des Motors konstant bei 12,5 V oder darunter verweilt, ist Ihr Generator im Begriff auszufallen, oder es bahnt sich ein ernsthaftes Problem im Ladesystem an.
