Kann eine Anhängerkupplung die Totwinkel-Erkennungssensoren blockieren?

Nach über 25 Jahren, in denen ich Schraubenschlüssel gedreht habe, habe ich so ziemlich jedes seltsame elektrische Problem gesehen, das ein Auto verursachen kann. Und glauben Sie mir, eine Anhängerkupplung, die Probleme mit dem Totwinkelwarner (BSM) verursacht? Das ist kein „seltsames Problem“ mehr; in meiner Werkstatt ist das praktisch ein Dienstag. Die Leute bauen eine Kupplung ein, vielleicht noch einen Fahrradträger, und plötzlich spielt das BSM-System verrückt. Das ist frustrierend, aber meistens lösbar, wenn man weiß, wo man suchen muss und – noch wichtiger – welche Fragen man dem Fahrzeug stellen muss.

Wenn ein BSM-System nach dem Einbau einer Anhängerkupplung Probleme macht, sage ich den Leuten immer zuerst, dass sie auf das Armaturenbrett und die Spiegel achten sollen. Die Warnleuchte – oder deren Fehlen – erzählt eine ziemlich klare Geschichte darüber, was gerade passiert. Ignorieren Sie sie nicht; das ist Ihr erster Hinweis.

Die dauerhafte gelbe Leuchte: „Ich bin kaputt, vertrauen Sie mir nicht.“

Das ist das häufigste Zeichen: eine dauerhaft leuchtende gelbe oder bernsteinfarbene BSM-Anzeige im Spiegel oder im Kombiinstrument. Sie blinkt nicht, um vor einem Fahrzeug zu warnen; sie bleibt einfach an. Das bedeutet, dass das System einen schwerwiegenden Fehler erkannt hat und sich abgeschaltet hat. Es befindet sich im „Sicherheitsmodus“, und Sie können absolut nicht auf es vertrauen. Es ist effektiv blind. Dies könnte daran liegen, dass die Kupplung den Radarsensor physisch blockiert, aber es könnte auch ein eingeklemmter Draht vom Einbau, ein gebrochenes Sensorgehäuse oder sogar nur ein Steuermodul sein, das zufällig genau zum selben Zeitpunkt ausgefallen ist. Ziehen Sie keine vorschnellen Schlüsse, aber erkennen Sie das Symptom.

Keine Warnungen, aber auch keine Warnleuchte: „Ich glaube, alles ist in Ordnung, aber ich bin blind.“

Dieses Problem ist subtiler und ehrlich gesagt gefährlicher. Keine Warnleuchte, aber Sie erhalten niemals Warnungen, wenn sich Fahrzeuge eindeutig in Ihrem toten Winkel befinden. Was hier oft passiert: Die Kupplung selbst oder ein Zubehör wie ein Fahrradträger befindet sich dauerhaft im Sichtfeld des Sensors. Das Radar sieht dieses große, stationäre Metallteil einen halben bis einen Meter hinter der Stoßstange und entscheidet schließlich, dass es einfach Teil des Fahrzeugs ist. Es klassifiziert es als „Hintergrundrauschen“ und ignoriert es – und alles, was dahinter ist. Das BSM ist technisch gesehen „eingeschaltet“, aber funktional nutzlos. Dies kann leicht mit einem Kalibrierungsproblem oder einem ausfallenden Sensor verwechselt werden, aber oft ist es einfach nur ein großes Metallteil, das das System täuscht.

Geisterwarnungen: „Ich sehe Dinge!“

Dann gibt es noch die Phantomalarme: Das System piept oder blinkt, obwohl kein Fahrzeug in der Nähe ist. Wenn dieses unregelmäßige Verhalten direkt nach dem Einbau der Kupplung begonnen hat, schreit es für mich nach „Störung“. Diese Metallkupplung kann Radarsignale auf unvorhersehbare Weise reflektieren – sogenannte Mehrwege-Reflexionen –, wodurch das System Ziele erkennt, die gar nicht da sind. Elektromagnetische Störungen durch schlecht abgeschirmte Anhänger-Verkabelung oder einen defekten Anhänger-Beleuchtungswandler können ebenfalls den empfindlichen Radarempfänger stören. Und vergessen Sie nicht die einfachen Dinge: Eine dicke Schicht Straßenschmutz oder Eis auf der Sensorlinse kann dieselben Fehlalarme verursachen.

Bevor Sie anfangen, Dinge auseinanderzunehmen, müssen Sie sicherstellen, ob die Kupplung tatsächlich das Problem ist oder ob zufällig etwas anderes ausgefallen ist. Hier beginnt echte Diagnose, nicht mit Raten, sondern mit Daten. Sie benötigen unbedingt ein hochwertiges Diagnosegerät, das mit dem BSM-Modul kommunizieren kann. Wenn Sie keines haben, suchen Sie eine Werkstatt auf, die eines hat. Glauben Sie mir, das spart Ihnen Zeit und Geld.

Schritt 1: Fehlercodes und Live-Daten auslesen

Stecken Sie Ihr Diagnosegerät an und lesen Sie alle Fehlercodes (DTCs) aus dem BSM-Modul aus. Löschen Sie sie nicht einfach; schreiben Sie sie auf. Dann tauchen Sie in die Live-Daten ein. Hier sagt Ihnen das System, was es „sieht“.

Wenn Sie einen anhaltenden Fehler haben (dauerhafte Leuchte):

• Suchen Sie nach DTCs wie „Sensor blockiert“, „Ausrichtungsfehler“ oder „Sensor-Kommunikationsfehler“.
• Prüfen Sie die Live-Daten des Sensors auf Zieldetektion. Ein vollständig blockierter Sensor zeigt keine Ziele an, selbst wenn Fahrzeuge in der Nähe sind.
• Prüfen Sie visuell das Sensorgehäuse und die Halterung. Hat jemand es während der Montage beschädigt? Ist der Sensor sichtbar schief?
• Wenn die Codes auf einen Kommunikationsfehler oder internen Ausfall hinweisen, könnte es gar nicht an der Kupplung liegen. Es könnte ein Verdrahtungsfehler (Unterbrechung/Kurzschluss) oder ein ausgefallener Sensor sein.

Wenn Sie keine Warnungen erhalten (aber auch keine Fehlerleuchte):

• Dies ist schwieriger. Das System glaubt, es funktioniert.
• Überwachen Sie die Zielliste des Sensors mit installierter Kupplung. Wenn Sie ein stationäres Objekt bei 0–2 Metern mit 0 mph relativer Geschwindigkeit sehen, ist das Ihre Kupplung oder Ihr Zubehör. Der Sensor sieht es und ignoriert alles andere.
• Führen Sie einen dynamischen Test durch: Lassen Sie einen Helfer mit einem Fahrzeug durch Ihren toten Winkel fahren. Wenn kein bewegtes Ziel in den Live-Daten des Diagnosegeräts erscheint und keine Warnung ausgelöst wird, blockiert die Kupplung das Sichtfeld.
• Prüfen Sie außerdem, ob das System korrekt aktiviert ist. Einige Fahrzeuge aktivieren Warnungen nur bei eingeschaltetem Blinker oder haben unterschiedliche Einstellungen.

Wenn Sie unregelmäßige oder falsche Warnungen erhalten:

• Dies führt oft nicht zu einem harten Fehlercode, aber manchmal sehen Sie Codes wie „vorübergehendes Ziel“ oder „Signalrauschen“.
• Der beste Test hier ist, die Kupplung zu entfernen (falls es sich um eine nachträglich montierte handelt) und alle Fehlercodes zu löschen. Fahren Sie dann eine Probefahrt. Wenn die Fehlalarme aufhören, war die Kupplung die Quelle, wahrscheinlich aufgrund von Mehrwege-Reflexionen.
• Bei vermuteter elektromagnetischer Störung (EMI) durch Anhänger-Verkabelung müssen Sie die Verkabelung sorgfältig prüfen. Achten Sie auf abgenutzte Isolierung, schlechte Erdungen oder nachträgliche Anhänger-Beleuchtungswandler, die nicht richtig abgeschirmt sind. Ein Oszilloskop ist hier äußerst wertvoll, um Rauschen auf Strom- und Masseleitungen in der Nähe des Steckers zu prüfen.

Wenn eine Anhängerkupplung das BSM stört, liegt die Ursache meistens in einer von vier Kategorien. Das Verständnis hilft Ihnen, die richtige Lösung zu finden.

1. Physische Blockade: Der „Wand“-Effekt

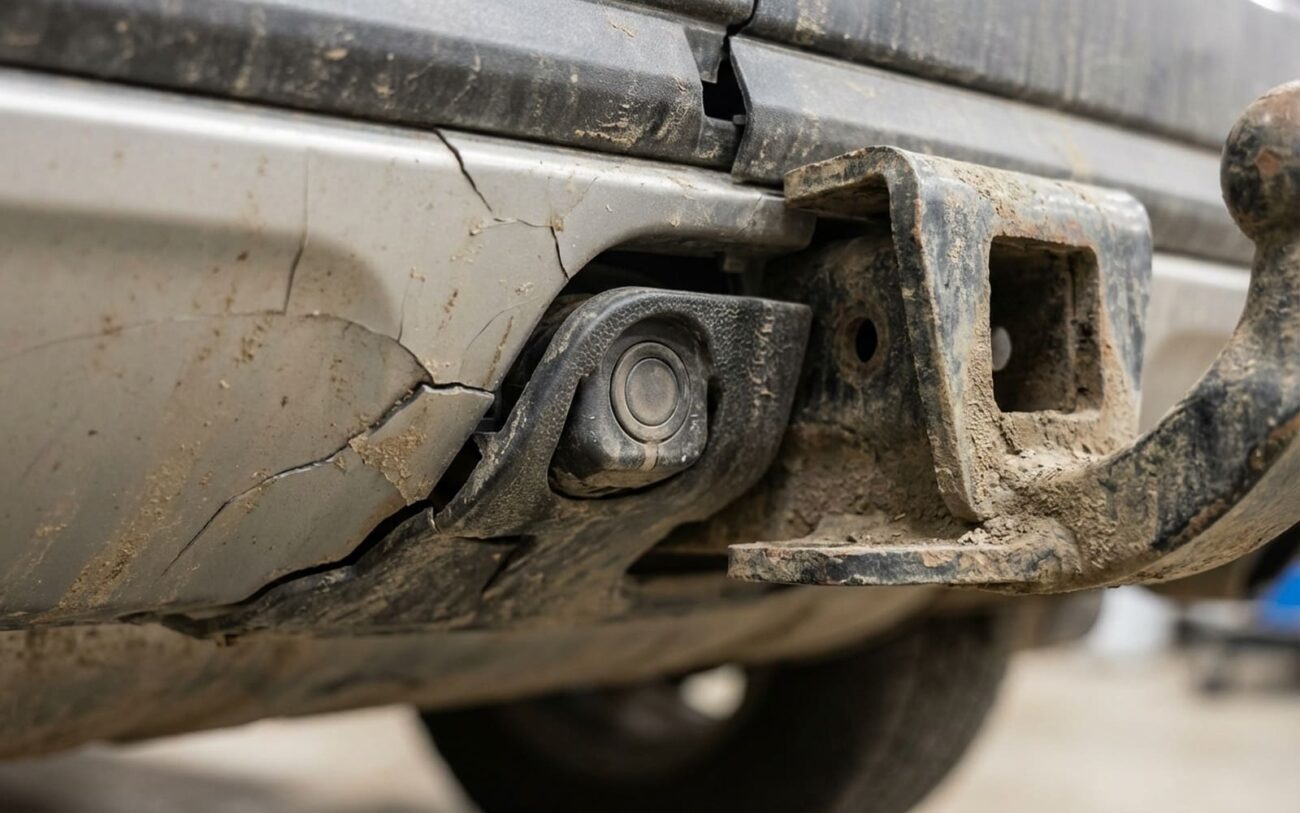

Das ist der häufigste Fall. BSM-Radarsensoren sind typischerweise in den hinteren Stoßfänger-Ecken verbaut und scannen einen sehr spezifischen Bereich hinter dem Fahrzeug. Wenn der Kupplungsempfänger, ein Fahrradträger-Querträger oder ein massiver Ladungsträger in diesen Bereich hineinragen, ist das, als würde man ein Buch vor eine Überwachungskamera halten. Das Radarsignal trifft darauf, wird reflektiert, und nichts dahinter ist sichtbar. Das System glaubt einfach, dass dort ständig ein massiver Gegenstand steht.

2. Elektromagnetische Störung (EMI): Das „Rauschen“-Problem

Diese Radarsysteme arbeiten mit präzisen Frequenzen und sind extrem empfindlich. Schlecht abgeschirmte Anhänger-Verkabelung oder ein defekter Anhänger-Beleuchtungswandler können hochfrequentes Rauschen erzeugen, das den Sensor-Empfänger praktisch überlagert. Manchmal wirkt die Kupplung selbst, als großes Metallteil, wie eine Antenne und verstärkt diese Störung. Der Sensor kann echte Signale nicht mehr von dem elektronischen Rauschen unterscheiden. Ich sehe das häufiger bei älteren Nachrüst-Verkabelungssätzen oder wenn Leute billige LED-Anhängerleuchten verwenden, die nicht richtig gefiltert sind.

3. Mehrwege-Reflexion: Die „Echo“-Kammer

Dies geschieht, wenn das Radarsignal von der Kupplung oder einem Zubehör abprallt, dann von der Straße oder einer anderen Oberfläche (z. B. einer Leitplanke) reflektiert wird und dann zum Sensor zurückkehrt. Dieses verzögerte, verzerrte Signal verwirrt den Prozessor des Systems und führt zu Phantomalarmen oder verpassten Erkennungen. Es ist keine vollständige Blockade, aber der Sensor erhält falsche Informationen.

4. Mechanische Beschädigung: Der „Oops“-Faktor

Häufig übersehen, aber es kommt vor. Während der Montage einer Kupplung kann ein heruntergefallenes Werkzeug, ein verrutschender Schraubenschlüssel oder sogar nur unachtsames Anziehen von Schrauben das Sensorgehäuse knacken. Ein Kabelbaum kann zwischen Kupplung und Rahmen eingeklemmt werden und die Leitungen beschädigen. Das sind keine Interferenzprobleme; es sind direkte physische Schäden, die durch den Montageprozess selbst verursacht wurden. Ich habe das schon mehr als einmal gesehen.

Nachdem wir herausgefunden haben, was das Problem verursacht, hängt die Lösung vom spezifischen Fall ab. So gehe ich typischerweise in der Werkstatt vor:

1. Bei abnehmbaren Zubehörteilen (Fahrradträger, Ladeflächen)

Das ist der einfachste Fall. Wenn wir das Zubehör als Schuldigen identifiziert haben, entfernen Sie es einfach. Fahren Sie eine kurze Probefahrt. Wenn die BSM-Leuchte erlischt und die Warnungen normal funktionieren, haben Sie das Problem gefunden. Bei Kupplungen der Klasse III/IV: Wenn Sie den Kupplungsstift wieder einsetzen, stellen Sie sicher, dass Sie den richtigen Steckschlüssel oder Schraubenschlüssel verwenden. Und wenn Sie jemals mit Rahmenbolzen arbeiten (was Sie bei der Entfernung eines Zubehörteils nicht sollten, aber bei der Kupplungsmontage schon), verwenden Sie einen Drehmomentschlüssel. Diese benötigen oft 250–350 lb-ft, und Sie wollen weder über- noch unterdrehen.

2. Bei dauerhafter Blockade durch die Kupplung selbst

Wenn die Kupplung selbst den Sensor blockiert, benötigen Sie wahrscheinlich einen Sensor-Umsetzbausatz. Einige Hersteller bieten Werks-Anhängerpakete an, die neu gestaltete Stoßfänger-Einsätze oder Halterungen enthalten, um den Sensor unterhalb oder außerhalb des Kupplungsprofils neu zu positionieren. Das ist definitiv kein DIY-Job. Normalerweise müssen Innenausstattungsteile entfernt, möglicherweise Befestigungselemente der Stoßstange ersetzt und unbedingt ein Werkzeug zur Neukalibrierung der Sensorausrichtung verwendet werden. Eine Fehlausrichtung bedeutet, dass das System weiterhin fehlerhaft ist – nur auf andere Weise. Drehmomentspezifikationen sind entscheidend: M12-Rahmenbolzen erfordern oft 70–90 lb-ft plus einen Winkeldrehmoment, daher benötigen Sie die spezifische Montageanleitung des Herstellers dafür.

3. Bei elektromagnetischer Störung (EMI)

Hier geht es um elektrische Reparaturen. Zuerst beginne ich mit grundlegender Abschirmung. Das Anbringen von Ferritkern-Drosseln (häufig Mix 31 oder 43) am Anhänger-Kabelbaum in der Nähe des Fahrzeugsteckers kann das Signal oft bereinigen. Stellen Sie sicher, dass das Anhänger-Beleuchtungsmodul ordnungsgemäß geerdet ist – eine schlechte Erdung verursacht allerlei seltsames elektrisches Rauschen. Wenn es verbrannt aussieht oder unregelmäßig funktioniert, ersetzen Sie es. Für eine vollständige Diagnose und zur Überprüfung der Rauschunterdrückung ist ein Oszilloskop wirklich notwendig. Das ist besonders wichtig, wenn Sie häufig ziehen oder LED-Anhängerleuchten verwenden, die dafür bekannt sind, elektrisches Rauschen zu erzeugen.

4. Wenn keine Lösung existiert: Die unangenehme Realität

Manchmal ist eine nachgerüstete Kupplung einfach nicht mit einem bestimmten BSM-System kompatibel. Wenn kein OEM-Umsetzbausatz verfügbar ist und die Kupplung das Sichtfeld des Sensors vollständig blockiert, bleibt Ihnen möglicherweise nur die Deaktivierung des Systems. Sie können BSM normalerweise in den Fahrzeugeinstellungen ausschalten. Aber ich sage es offen: Das ist ein dauerhafter Kompromiss. Sie verlieren eine wichtige Sicherheitsfunktion, Ihr Kollisionsrisiko steigt, und Sie könnten bei einem Unfall eine höhere Haftung haben. Es mindert auch Ihren Wiederverkaufswert – die meisten Käufer erwarten, dass alle Sicherheitssysteme funktionieren. Ich sage meinen Kunden, dass dies eine letzte Möglichkeit ist, keine echte Lösung.

Ich habe schon zu oft gesehen, dass Leute annehmen, eine Reparatur habe funktioniert, nur weil die Warnleuchte erloschen ist. Das ist ein Anfängerfehler. Sie müssen die Funktion des Systems überprüfen. Wenn Sie das nicht tun, raten Sie nur, und das ist gefährlich.

Nach dem Entfernen einer Blockade oder der Umsetzung eines Sensors:

1. Löschen Sie alle Diagnosefehlercodes (DTCs) mit Ihrem Diagnosegerät.
2. Führen Sie einen Fahrzyklus unter normalen Bedingungen durch. Die BSM-Leuchte sollte ausbleiben.
3. Überwachen Sie mit dem Diagnosegerät die Live-Daten des Sensors. Lassen Sie ein anderes Fahrzeug durch Ihren toten Winkel fahren. Das Gerät sollte ein bewegtes Ziel mit korrekter Geschwindigkeit und Position registrieren.
4. Stellen Sie sicher, dass die Spiegelanzeige nur dann aktiviert wird – konstant oder blinkend –, wenn sich tatsächlich ein Fahrzeug im toten Winkel befindet.

Für EMI-Reparaturen:

Die Validierung bei EMI ist etwas aufwändiger, da Sie reale Abschleppbedingungen simulieren müssen. Stecken Sie einen Anhänger an (oder verwenden Sie einen Lastwiderstand, um Anhängerleuchten zu simulieren). Aktivieren Sie Bremslichter, Blinker und Standlichter. Führen Sie dann eine Straßenprüfung durch. Das BSM-System sollte aktiv bleiben und völlig frei von Fehlalarmen sein. Wenn Fehlercodes zurückkehren oder Sie weiterhin Geisterwarnungen erhalten, ist die Störung noch vorhanden. Dann kommt das Oszilloskop erneut zum Einsatz, um Strom- und Masseleitungen am Anhängerstecker auf verbleibendes Rauschen zu prüfen.

Ohne ordnungsgemäße Validierung fahren Sie im Grunde mit einem System herum, von dem Sie hoffen, dass es funktioniert. Ein werkstattfähiges Diagnosegerät oder ein hochwertiges Nachrüstgerät mit Zugriff auf das BSM-Modul ist für diesen Schritt absolut unerlässlich.

Sprechen wir Klartext. Diese Probleme zu beheben ist nicht immer billig, und manchmal ist die beste „Lösung“, mit einer Einschränkung zu leben. So erkläre ich meinen Kunden die finanziellen und sicherheitstechnischen Abwägungen:

Kosten und Erfolgsraten (meine Erfahrung)

• Entfernen eines Zubehörteils: Das ist eine Selbstverständlichkeit. Es kostet nichts außer ein paar Minuten Ihrer Zeit. Die Erfolgsrate liegt bei fast 100 %, wenn das Zubehör das Problem war. Das einzige „Risiko“ ist der Verlust der Funktionalität dieses Zubehörteils.
• OEM-Kupplung/Sensor-Umsetzbausatz: Dies ist die richtige, werkseitig entwickelte Lösung. Die Teile allein können 500–1.500 $ kosten, und mit Arbeitszeit und Kalibrierung liegen Sie bei 1.500–3.000 $. Aber die Erfolgsrate ist nahezu perfekt, 99 %. Das Risiko? Wenn es nicht perfekt kalibriert ist, haben Sie immer noch ein ungenaues oder nicht funktionierendes BSM – das bedeutet, Sie haben viel für nichts bezahlt.
• Systemdeaktivierung: Die Kosten betragen 0 $. Die Erfolgsrate bei der Deaktivierung des Systems liegt bei 100 %, aber die Erfolgsrate bei der Wiederherstellung der Sicherheit liegt bei 0 %. Hier entstehen die echten Risiken: erhöhtes Kollisionsrisiko, höhere Versicherungshaftung bei einem Unfall und definitiv geringerer Wiederverkaufswert. Niemand möchte ein Auto mit deaktivierter Sicherheitsfunktion kaufen.

Mein Rat: Wenn die Kosten für eine ordnungsgemäße, OEM-kompatible Reparatur beginnen, mehr als etwa 40 % des aktuellen Marktwerts Ihres Fahrzeugs zu betragen, und Sie die Einschränkung wirklich umgehen können (z. B. verwenden Sie den Fahrradträger nur zweimal im Jahr), dann könnte der Kompromiss finanziell sinnvoll sein. Aber die dauerhafte Deaktivierung des BSM? Das ist aus Sicherheitssicht fast nie die richtige Entscheidung. Sie tauschen eine bekannte Kosten gegen ein unbekanntes, aber potenziell katastrophales Risiko. Ich habe schon zu viele Beinahe-Unfälle gesehen, bei denen Fahrer annahmen, ihr System funktioniere – oder nicht einmal bemerkten, dass es ausgeschaltet war.

Die beste Lösung für ein BSM-Problem durch eine Kupplung ist, das Problem von vornherein zu vermeiden. Wenn Sie eine Kupplung kaufen, priorisieren Sie die Kompatibilität. Achten Sie auf Kupplungen, die vom Fahrzeughersteller zertifiziert sind oder vom Hersteller ausdrücklich als BSM-kompatibel gekennzeichnet sind. Vermeiden Sie Designs mit großen, massiven Querträgern oder Platten, die leicht das Sichtfeld des Sensors blockieren könnten. Niedrigprofile Kupplungen, die sich sauber unter die Stoßstange einfügen, sind in der Regel eine sicherere Wahl für die BSM-Freigabe.

Und bitte, machen Sie es sich zur Gewohnheit: Jedes Mal, wenn Sie eine Kupplung ein- oder ausbauen oder ein Heckzubehör anbringen, testen Sie das System sofort. Lassen Sie einen Freund mit einem Auto auf einer ruhigen Straße durch Ihren toten Winkel fahren. Stellen Sie sicher, dass die Warnung ausgelöst wird. Verstehen Sie auch das Verhalten Ihres Systems: Viele Fahrzeuge deaktivieren BSM automatisch, wenn ein Anhänger angeschlossen ist – das ist normal. Die echte Warnflagge ist, wenn das System deaktiviert oder fehlerhaft ist, wenn kein Anhänger angeschlossen ist.

Es dauert fünf Minuten, und es könnte einen schweren Vorfall verhindern. Der Totwinkelwarner ist eines der effektivsten Kollisionsvermeidungssysteme, die wir heute auf der Straße haben. Lassen Sie nicht zu, dass eine einfache Kupplungsmontage ihn untergräbt. Ihre Sicherheit und die der anderen hängt davon ab.
