Sie öffnen die Fahrertür, beugen sich herunter, greifen in den Fußraum – und finden nichts. Keinen OBD2-Anschluss. Gar nichts. Nur glattes Plastik dort, wo der 16-polige Stecker sein sollte. Das habe ich schon hundertmal gesehen. Anfänger geraten in Panik. Sie glauben, das Fahrzeug sei defekt. Doch die Wahrheit lautet: Er ist nicht verschwunden. Er ist versteckt. Und meistens liegt das Problem nicht an der Technik – sondern am Design.
Es ist nicht kaputt – es ist versteckt

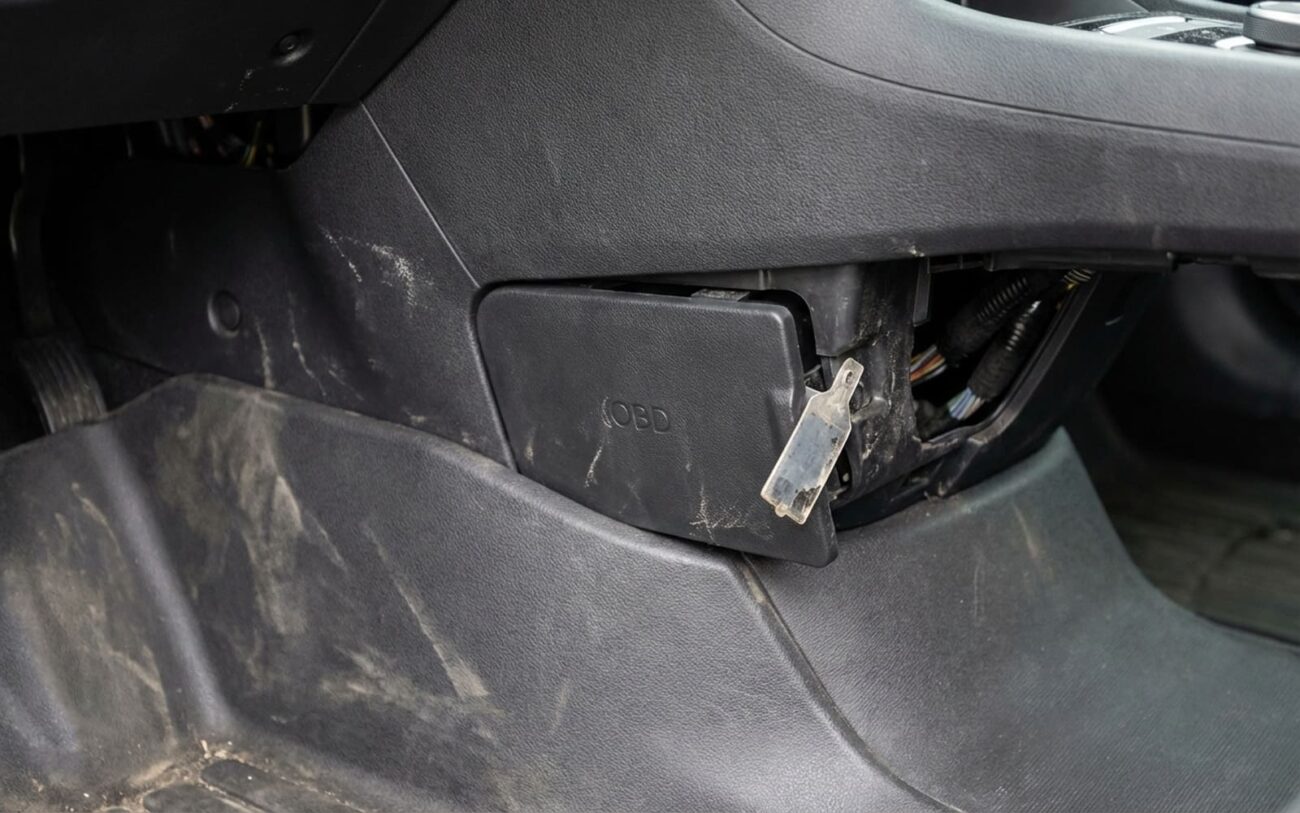

Bei modernen Elektrofahrzeugen – besonders bei Teslas – ist der OBD2-Anschluss vorhanden. Er muss es sein. Bundesgesetze (SAE J1962) schreiben ihn vor. Doch „zugänglich“ gehört nicht zur Vorschrift. Deshalb verstecken Hersteller ihn hinter Verkleidungen, Armaturenbrett-Abdeckungen oder sogar unter dem Handschuhfach. Ich habe schon an Model 3 gearbeitet, bei denen man sechs Torx T20-Schrauben und zwei empfindliche Clips entfernen muss, um den Anschluss überhaupt zu sehen. Das ist kein Defekt. Das ist beabsichtigt.
Und nehmen Sie nicht an, dass „kein Licht am Scanner“ bedeutet, der Anschluss sei tot. Elektrofahrzeuge schlafen tief. Das 12-Volt-System schaltet ab. Der CAN-Bus verstummt. Das Gateway-Modul trennt die Verbindung. Es ist nicht kaputt – es spart Batterie. Probieren Sie zuerst Folgendes: Öffnen Sie die Tür, treten Sie auf die Bremse, wecken Sie das Touchdisplay auf. Dann stecken Sie den Scanner ein. In der Hälfte der Fälle reicht das bereits.
Symptom vs. Ursache: Nicht raten, testen
Ich sehe zu viele Techniker, die sofort mit dem Zerlegen beginnen. Stoppen Sie. Treten Sie zurück. Fragen Sie: Ist dies ein physisches Hindernis, ein elektrischer Fehler oder eine Kommunikationssperre? Die Lösung hängt vollständig von der Antwort ab.
| Symptom | Wahrscheinliches Problem am DLC | Häufige Täuschungen | Definitiver Test |
|---|---|---|---|
| Anschluss nicht sichtbar | Werksseitige Abdeckung (beabsichtigt) | Nachrüst-Dash-Modifikation, Ablagerungen |
Entfernen Sie die Verkleidung. Suchen Sie nach Originalteile-Nummern, sauberen Gusskanten. Wenn darunter kein Schaden vorliegt, handelt es sich um ein Designmerkmal – keinen Reparaturfall. |
| Keine Kommunikation | Verdrahtungsfehler, korrodierte Pins | Schlafmodus, falsches Protokoll, inkompatibles Werkzeug |
Prüfen Sie Pin 16 auf ca. 12 V (Zündung ein). Testen Sie den Durchgang zur Masse an Pins 4 und 5 (≤5 Ohm). Wenn Spannung und Masse in Ordnung sind, stellen Sie sicher, dass das richtige CAN-Protokoll gewählt ist. Immer noch nichts? Wecken Sie zuerst das Fahrzeug – dann vermuten Sie Verdrahtungsprobleme. |
| Ungewöhnlich aussehender Anschluss | Proprietärer Anschluss (z. B. frühe Tesla-Modelle) | Schaden, falscher Adapter, falsch identifizierter Anschluss |
Vergleichen Sie mit dem J1962-Standard. Zählen Sie die Pins. Prüfen Sie das Layout. Konsultieren Sie das OEM-Handbuch. Gehen Sie niemals davon aus, es sei OBD2, nur weil es in der Nähe der Pedale ist. |
Wichtiger Tipp: Bei Tesla Model 3 und Y ist der OBD2-Anschluss nicht eigenständig. Er ist in das Gateway-Modul integriert. Das bedeutet, dass ein „keine Kommunikation“-Fehler möglicherweise nicht am Anschluss liegt – sondern daran, dass das Modul den Zugriff filtert. Ich habe schon gesehen, wie Leute die gesamte Anschlussbaugruppe austauschten, nur um festzustellen, dass das Problem weiter oben lag. Testen Sie, bevor Sie zerlegen.
Wenn der Anschluss wirklich tot ist
Echter Hardware-Ausfall? Selten – aber es kommt vor. Die häufigste Ursache: Missbrauch. Ich habe schon Pins gesehen, die verbogen waren, weil jemand den Scanner verkehrt herum eingesteckt hat. Gehäuse gesprungen durch heftiges Ziehen an Kabeln. Stecker von Leiterplatten gerissen durch mangelnde Zugentlastung.
Korrosion ist ein weiterer Killer – besonders in Küstennähe oder Regionen mit Streusalz. Feuchtigkeit dringt ein, Pins oxidieren, der Widerstand steigt. Irgendwann bricht die Verbindung zusammen. Und wenn jemand Cola verschüttet oder Metallspäne hineingefallen sind? Dann kann es zu einem Kurzschluss kommen, der eine Sicherung durchbrennen lässt – oder schlimmer, das Gateway beschädigt.
Doch hier liegt der häufigste Fehler von Technikern: Bei Teslas ist der Anschluss direkt auf das Gateway-Modul gelötet. Man kann ihn nicht einfach austauschen. Wenn die Lötstellen auf der Platine gerissen sind, braucht man das gesamte Modul neu. Und das ist nicht billig.
Was Sie wirklich dagegen tun können
Werksabdeckung entfernen [SELBSTMACHBAR]
Dies ist keine Reparatur – es ist Zugang. Bei einem Tesla benötigen Sie einen T20- oder T25-Torx-Schlüssel und ein kratzfreies Verkleidungswerkzeug. Befolgen Sie die OEM-Anleitung: Schrauben entfernen, Clips vorsichtig lösen. Ich habe schon genug Laschen gebrochen – üben Sie gleichmäßigen Druck aus. Sobald die Abdeckung draußen ist, ist der Standard-OBD2-Anschluss direkt sichtbar. Stecken Sie ein und los geht’s.
Beschädigte Pins oder Gehäuse reparieren Nur für Profis
Verbogener Pin? Korrodierter Sockel? Das ist Mikroarbeit. Sie benötigen ein OEM-Reparaturset (falls verfügbar), Pin-Ausziehwerkzeuge, einen echten Lötkolben – nicht die 20-Dollar-Variante – und Schrumpfschläuche. Ein falscher Handgriff, und Sie zerstören die Gateway-Verbindung.
Ich habe schon einmal einen Pin mit einer Präzisionsnadel geradegebogen – aber nur, weil ich es schon dutzendmal gemacht habe. Für die meisten Menschen? Risiko nicht eingehen. Wenn die Platine beschädigt ist, ersetzen Sie die gesamte Baugruppe. Und ja, das bedeutet, dass Sie bei einem Tesla das Gateway-Modul ausbauen müssen. Kein Job für den Wochenendbastler.
Proprietärer Anschluss oder gesperrter Zugriff [NICHT REPARATURFÄHIG → ADAPTER ERFORDERLICH]
Das ist nicht kaputt – es ist gesperrt. Teslas verwenden beispielsweise ein zweischichtiges System: grundlegendes OBD2 zur Abgasnorm-Einhaltung und eine proprietäre Ebene für echte Diagnosen. Ihr generischer Scanner? Der sieht nur die Oberfläche.
Die Lösung? Kaufen Sie den Schlüssel. Bei Tesla ist das der offizielle Toolbox-Adapter. Bei GM der MDI. Bei Ford das FDRS. Diese umgehen den Gatekeeper und kommunizieren direkt mit den Modulen. Aber sie sind teuer – 200 bis 2.000 Dollar – und benötigen oft Software-Abonnements. Sie reparieren nicht den Anschluss. Sie bezahlen für die Erlaubnis, ihn zu nutzen.
Beweisen Sie, dass es funktioniert – nehmen Sie es nicht an
Sie haben es also geöffnet. Der Scanner schaltet sich ein. Großartig. Aber funktioniert er wirklich?
Prüfen Sie zuerst Spannung und Masse:
- Pin 16: Sollte bei eingeschalteter Zündung ca. 12 V anzeigen
- Pins 4 & 5: Durchgang zur Fahrzeugmasse, weniger als 5 Ohm
Führen Sie dann einen vollständigen J1979-Test durch:
- Scanner wird vom Anschluss versorgt? Prüfen.
- Stellt CAN-Kommunikation her? Prüfen.
- Liest die VIN aus? Prüfen.
- Liest DTCs vom PCM aus? Prüfen.
Wenn all dies funktioniert, ist alles in Ordnung – für grundlegendes OBD2. Aber erwarten Sie nicht vollen Zugriff auf einen Tesla mit einem 30-Dollar-Scanner. Sie erhalten Abgasdaten, vielleicht etwas zur BatteriesOC. Das war’s. Für alles Weitere? Sie brauchen das proprietäre Werkzeug. Das ist kein Versagen – so ist das System aufgebaut.
Was das wirklich kostet
| Reparaturart | DIY-Kosten | Werkstattkosten | Erfolgsquote | Sekundärisches Risiko |
|---|---|---|---|---|
| Werksabdeckung entfernen | 0 $ (nur Zeit) | 50–100 $ | 99 % | Defekte Clips, zerkratzte Verkleidung |
| Beschädigten Anschluss reparieren | 20–50 $ (Set) | 150–300 $ | 85 % | Gateway-Schaden, Kabelbaum-Probleme |
| Proprietärer Adapter | 200–2.000 $ | nicht zutreffend | 100 % | Falsches Werkzeug, Lizenzprobleme |
Kostenspartipp
Unabhängige EV-Werkstätten bieten heute spezialisierte Dienstleistungen – wie Zellenaustausch oder Ausgleich von Ungleichgewichten – zu 30–50 % unter den Preisen der Markenhändler an. Prüfen Sie jedoch deren Werkzeuge und Schulungen. Wenn sie nicht über den OEM-Adapter verfügen, können sie die Arbeit nicht richtig erledigen. Außerhalb der Garantie? Eine gute unabhängige Werkstatt kann Ihnen Tausende sparen.
Halten Sie es langfristig funktionsfähig
Wenn Sie den Anschluss regelmäßig nutzen – für eine Dashcam, Tracker oder Tuner – tun Sie sich selbst einen Gefallen: Installieren Sie ein OBD2-Verlängerungskabel. Stecken Sie es einmal ein und nutzen Sie danach die Verlängerung für alles andere. Reduziert Verschleiß, verhindert Pin-Ermüdung und schont den originalen Anschluss vor Beschädigung.
Und prüfen Sie immer vor dem Einstecken. Suchen Sie nach Flusen, Korrosion, verbogenen Pins. Eine kurze Sichtprüfung dauert 10 Sekunden und kann eine 300-Dollar-Reparatur verhindern.
Am wichtigsten: Kennen Sie Ihre Grenzen. Der Anschluss mag aktiv sein, der Scanner mag sich verbinden, aber wenn Sie keine Daten erhalten, liegt es wahrscheinlich nicht an der Hardware. Teslas benötigen für vollen Zugriff den Service-Modus – und das ist nichts, was Ihr Scanner auslösen kann. Verstehen Sie den Unterschied zwischen einem toten Stromkreis und einem gesperrten. Der eine ist eine Reparatur. Der andere ist eine Genehmigung.
