Warum ist die Klimaregelung bei bestimmten Modellen (wie dem BMW E60) in das iDrive integriert?

Wenn die Klimasteuerung Ihres E60 nicht über iDrive reagiert – aber der Bildschirm weiterhin funktioniert – liegt ein Kommunikationsausfall vor, kein defektes Klimasystem. Im Laufe der Jahre habe ich Dutzende dieser CCC-Einheiten in meiner Werkstatt auseinandergenommen, und lassen Sie mich eines sagen: Die Ursache ist selten das, wonach es zunächst aussieht. Sie müssen keine Stellmotoren oder Kompressoren ersetzen. Es handelt sich um einen elektronischen Integrationsfehler, und eine korrekte Diagnose spart Hunderte von Euro für unnötige Ersatzteile.

Reden wir Klartext. Wenn ein Kunde sagt: „Die Klimasteuerung funktioniert nicht“, stelle ich eine einzige Frage: Können Sie das Menü im iDrive sehen?

Wenn der Bildschirm schwarz ist – gar keine Anzeige – liegt ein MOST-Bus-Ausfall vor. Kein Ring, kein Signal, keine Spannung an der Displaykette. Aber wenn Sie zu Radio, Einstellungen oder Navigation navigieren können und nur die Klimasteuerung nicht reagiert? Dann handelt es sich um ein LIN-Bus- oder CCC-Prozessor-Problem. Das Gehirn lebt, spricht aber nicht mit dem HVAC-Modul.

Und hier machen die Leute Fehler: Sie gehen davon aus, dass es das Klimapanel in der Mittelkonsole ist. Ich habe schon dreimal innerhalb einer Woche an demselben Fahrzeug ausgetauscht – ohne Erfolg. Warum? Weil das Panel nicht defekt ist. Es sendet Signale einwandfrei. Der CCC empfängt sie nicht.

Ich rate nicht. Ich scanne. Jedes Mal. ISTA oder INPA – keine Ausnahmen. So gehe ich die Symptome an.

Symptom: Klimamenü tot, aber iDrive funktioniert

Sie drücken die Klimataste. Es passiert nichts. Oder der Bildschirm flackert und kehrt zurück. Der Gebläsemodus lässt sich nicht ändern, die Temperatur nicht einstellen – völlige Blockade.

Als Erstes hole ich Fehlercodes aus KOMBI und CCC. Wenn ein K-CAN-Fehler auf das Klimasteuerpanel (CCP) hinweist, ist das ein Warnsignal. Aber hören Sie nicht dort auf. Ich prüfe das CCP physisch: Hintergrundbeleuchtung an? Tasten klicken? Wenn ja, und keine Reaktion im iDrive, liegt der Fehler weiter oben.

Nächster Schritt: Überwachung der LIN-Bus-Kommunikation zwischen CCC und IHKA. Wenn diese tot ist, ist entweder der interne LIN-Treiber im CCC defekt oder die Verkabelung unterbrochen. Ich habe bereits mehrfach Schäden durch Nagetiere im Kabelbaum hinter dem Handschuhfach gefunden. (Ja, wirklich.)

Symptom: Starke Temperaturschwankungen, zufällige Gebläsezyklen

Dieser Fall täuscht viele. Das Auto überhitzt, dann bläst es eiskalte Luft. Das Gebläse springt um 2 Uhr nachts voll an. Die Check-Control leuchtet mit Klimawarnungen auf.

Die meisten vermuten einen Mischklappen-Stellmotor. Ist es aber nicht. Ich prüfe Live-Daten vom IHKA-Modul. Wenn der Innenraumtemperatursensor -40°C oder 120°C anzeigt, sind das falsche Daten. Meistens versagt der Sensor in der FZD (Dachkonsole). Aber – und das ist entscheidend – wenn das IHKA auf Befehle über ISTA reagiert, nicht aber über iDrive, verliert der CCC Pakete. Das ist ein Software- oder Hardwarefehler im Headunit.

Und vergessen Sie nicht den Verdampfertemperatursensor. Wenn er kurzgeschlossen ist, glaubt das IHKA, der Wärmetauscher friere ein, und schaltet die Kühlung ab. Aber auch hier: Wenn iDrive den tatsächlichen Zustand nicht widerspiegelt, liegt das Problem in der Integrations-Schicht.

Symptom: Kompletter Bildschirmausfall + keine Klima

Bildschirm tot. Kein Ton. Kein Telefon. Klima weg. Dies ist ein harter MOST-Bus-Ausfall.

Ich beginne mit Spannung und Masse am CCC. 12V vorhanden? Gut. Jetzt optischer Test. Ich trenne die Lichtwellenleiter-Schleife am Verstärker und leite Licht ein. Kein Rücksignal? Irgendwo im Ring ein Bruch.

Die üblichen Verdächtigen: Stecker unter dem Vordersitz (wird oft betreten), TCU hinter dem Handschuhfach (Vibration) oder der eigene optische Anschluss des CCC (Schmutz oder Fehlausrichtung). Ich habe schon ein einzelnes Sandkorn gesehen, das das gesamte Displaysystem lahmgelegt hat.

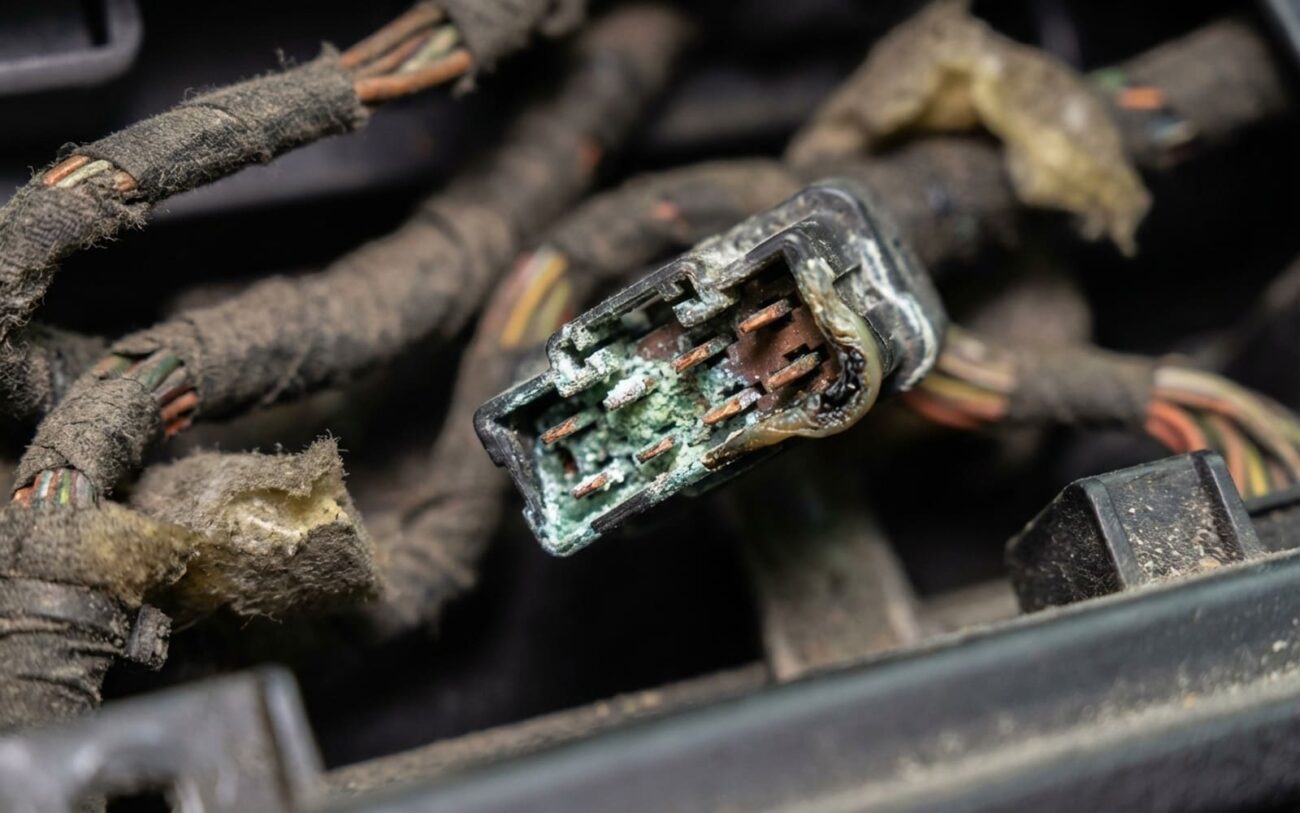

Und ja – Feuchtigkeit von verstopften Dachgeleisen gelangt in die JBE und korrodiert die MOST-Verbindung. Letzten Monat zweimal gesehen. Reinigen Sie die Abläufe. Ernsthaft.

Der E60 war seiner Zeit voraus. Zentralsteuerung, Lichtwellenleiter, integrierte Module. Doch das bedeutet auch, dass ein schwacher Punkt das gesamte System zum Einsturz bringt.

Der CCC ist der Master. Er steuert Navigation, Audio, Telefon und Klima. Er kommuniziert mit dem IHKA über LIN-Bus (niedrige Serielle). Wenn der Prozessor des CCC stottert oder der LIN-Treiber ausfällt, erhält das IHKA nie den Befehl. Egal, ob Ihre Mischklappen perfekt sind oder Ihr Kältemittel voll – das System ist taub.

Und der MOST-Bus? Es ist eine geschlossene Schleife. Ein Bruch, und der gesamte Ring erlischt. Der CCC kann nicht korrekt starten, ohne ein gültiges Loopback-Signal. Deshalb kann ein beschädigter Lichtwellenleiter unter dem Sitz Ihre Klimasteuerung lahmlegen.

Intern leidet der CCC unter thermischer Belastung. Lötstellen reißen am Spannungsversorgungs- und Videoprozessor. Kondensatoren trocknen aus. Und wenn Feuchtigkeit eindringt – etwa durch eine undichte Dachverkleidung – breitet sich die Korrosion schnell aus. BMW hat TSBs dafür herausgegeben, aber diese decken nur Software-Updates ab. Hardware? Da sind Sie auf sich allein gestellt.

Die Reparatur ist nicht das Ende. Ich teste, als würde ich für Rückkehr bezahlt.

Nach einem Software-Reset: Ich schalte jede Klimafunktion im iDrive durch, während ich Live-Daten in ISTA überwache. Gebläsegeschwindigkeit, Temperatur, Luftstromwahl – alles muss in Echtzeit aktualisiert werden. Dann eine 30-minütige Probefahrt. Erneut scannen: Keine ausstehenden Fehlercodes in CCC, IHKA oder KOMBI.

Nach CCC-Austausch: Vollständige Systemprüfung. Audio, Nav, Telefon, Satellitentasten. Die MOST-Diagnose muss „Ring OK“ anzeigen. Wenn „Open“ oder „No Signal“ steht, haben Sie ein Steckerproblem.

Nach MOST-Reparatur: Zuerst optischer Test, dann Funktionsprüfung. Musik abspielen, Anruf tätigen, Klima anpassen. Selbst ein Signalverlust von 1 dB kann später zu Ausfällen führen. Ich vertraue nicht auf „sieht gut aus“. Ich messe.

Seien wir ehrlich. Ein E60 im Wert von 5.000 $ braucht keine 1.500 $ teure Reparatur. Das sage ich meinen Kunden:

Wenn ein Software-Reset hilft, super. 300 $ Arbeit. Wenn Sie einen CCC-Austausch brauchen, gebraucht und codiert, rechnen Sie mit 800–1.200 $. MOST-Spleiß? 600 $, wenn Sie den Bruch schnell finden.

Aber wenn die Reparaturkosten 30 % des Fahrzeugwerts erreichen, erwägen Sie ein Aftermarket-Headunit. Moderne Geräte mit CarPlay umgehen CCC und MOST komplett. Sie erhalten die Klimasteuerung auf dem Touchscreen, keine Lichtwellenleiter, keine iDrive-Abhängigkeit. Ich habe diese Modifikation an vier E60 durchgeführt – null Rückkehr.
