Rückleuchten defekt? Bremslichter OK? Erdung & Verkabelung prüfen

Keine Schlussleuchten? Bremsleuchten funktionieren? Die Masse ist defekt – so erkenne ich es

Ich habe das schon hundertmal gesehen: Ein Kunde kommt in die Werkstatt und sagt: „Nachts leuchten die Schlussleuchten nicht, aber die Bremsleuchten funktionieren einwandfrei.“ Als Erstes frage ich: „Haben Sie die Glühbirnen überprüft?“ (Spoiler: Ja, hat er.) Als Nächstes denke ich: Es ist die Masse. Nicht vielleicht. Fast sicher.

Schlussleuchten und Bremsleuchten sehen so aus, als lägen sie im selben Stromkreis, weil sie das gleiche Gehäuse teilen – elektrisch gesehen sind sie aber getrennt. Die Bremsleuchten haben eine eigene Stromzuführung, meist vom Bremslichtschalter über eine dedizierte Sicherung. Schlussleuchten, Begrenzungsleuchten, Standlichter – all diese Leuchten sind mit einem gemeinsamen Massepunkt verbunden, oft in der Nähe des Kofferraumverschlusses oder der Seitenverkleidung. Wenn dieser Massepunkt ausfällt, gehen alle davon abhängigen Leuchten aus. Bremsleuchten? Funktionieren weiterhin. Das ist kein Zufall – das ist Schaltungsdesign.

Und bevor Sie es sagen – ja, eine durchgebrannte Sicherung könnte dies verursachen. Ebenso ein defekter Ausgang des BCM oder ein ausgefallener Scheinwerferschalter. Aber nach 25 Jahren, in denen ich Elektroprobleme verfolgt habe, stellte ich in 9 von 10 Fällen fest, dass die Bremsleuchten funktionieren, aber die Schlussleuchten nicht – und jedes Mal war die Masse schuld. Sicherungen brennen aus einem Grund durch – meist wegen eines Kurzschlusses. Wenn ein Kurzschluss vorliegen würde, würden Sie etwas verbrennen riechen oder die Sicherung würde nach dem Austausch sofort wieder durchbrennen. Nichts dergleichen? Dann ist es nicht die Sicherung. Es ist die Masse.

Symptome, die auf einen Massefehler hindeuten

Sie brauchen kein Diagnosegerät. Sie brauchen ein Multimeter und gesunden Menschenverstand. Das sind die Anzeichen, auf die ich achte – und wie ich sie prüfe.

Symptom	Ursache (90 % der Fälle)	Was sonst täuschen könnte	Wie ich es bestätige
Alle hinteren Standlichter ausgefallen – Bremsleuchten in Ordnung	Defekte gemeinsame Masse (G201, G301, etc.)	Durchgebrannte SICHERUNG TAIL/PARK, defekter Scheinwerferschalter	Erst die Sicherung prüfen – offensichtlich, aber wenn Sie es überspringen, wirken Sie dumm. Dann messen Sie den Widerstand vom Massekontakt der Schlussleuchtenfassung zu sauberem Karosseriemetall. Über 5 Ω? Die Masse ist schlecht. Ich habe Messwerte über 30 Ω gesehen – das ist kein Stromkreis, das ist ein Widerstand.
Leuchten flackern beim Öffnen des Kofferraums oder der Heckklappe	Korrodierter oder durchtrennter Draht im Kofferraumkabelbaum	Intermittierendes BCM-Signal	Spannungsabfall-Test – Leuchten eingeschaltet, DMM zwischen Massekontakt der Fassung und einem bekannten guten Massepunkt. Bewegen Sie den Kabelbaum am Scharnier. Wenn die Spannung über 0,1 V steigt, haben Sie einen Unterbruch. Bei Honda Accords und Toyota Camrys passiert das jeden Winter – Salz + Bewegung = tote Kabel.
Schlussleuchten werden schwächer, wenn die Scheinwerfer eingeschaltet werden	Teilweise Korrosion der Masse – hoher Widerstand, aber kein offener Bruch	Niedrige Systemspannung, schwacher Generator	Vergleichen Sie den Spannungsabfall an der Masse der Schlussleuchte mit der Masse der Bremsleuchte. Die Bremsleuchten-Masse sollte unter 0,1 V anzeigen. Wenn die Schlussleuchten-Masse 0,3 V oder mehr anzeigt, liegt dort das Problem. Diese fehlende Spannung? Sie wird in Wärme umgewandelt – und frisst Ihre Lichtleistung auf.

Der Spannungsabfall-Test ist die einzige sichere Methode. Durchgangsprüfungen können täuschen – Sie könnten Durchgang haben, wenn die Leuchten aus sind, aber unter Last tötet der Widerstand den Stromkreis. Deshalb teste ich immer mit eingeschalteten Leuchten. Unter realen Bedingungen. Wenn Sie das nicht tun, raten Sie nur.

Was tatsächlich ausfällt – und warum

Masseverbindungen fallen nicht einfach so aus. Es gibt immer einen Grund. Nachdem ich Hunderte davon auseinandergenommen habe, habe ich es auf drei Hauptursachen eingegrenzt.

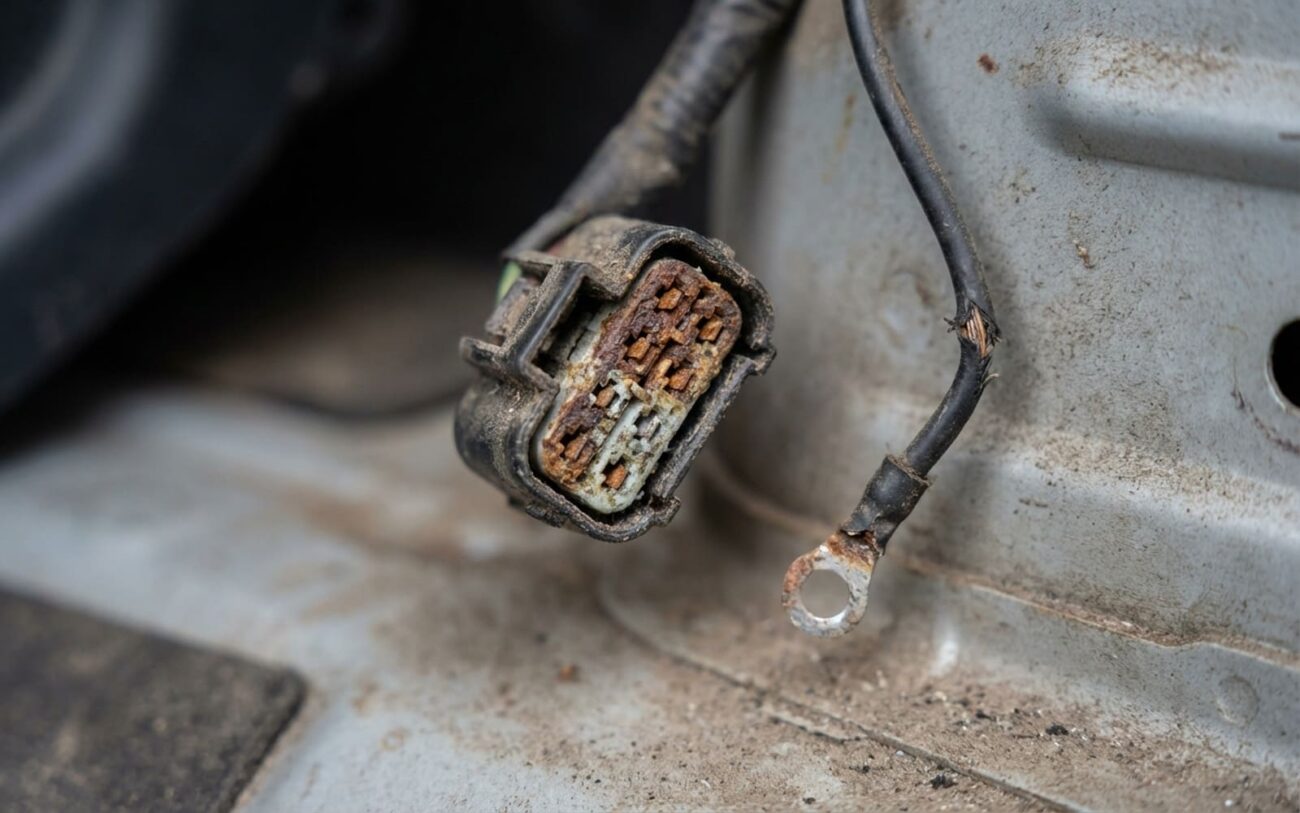

Korrosion – besonders bei älteren Fords und GM-Fahrzeugen. Der Massepunkt ist meist ein kleiner Bolzen hinter der Innenverkleidung – Kofferraumdeckel, Seitenverkleidung, unter dem hinteren Stoßfänger. Feuchtigkeit dringt ein, Straßen-Salz folgt, und im Laufe der Zeit verwandelt sich der Stahldorn in einen verkrusteten Schlamassel. Ich habe Fälle gesehen, in denen der Bolzen gut aussah, aber unter der Unterlegscheibe? Grüne, pulverige Oxidation. Das ist keine Masse – das ist ein Isolator. Bei F-150 Modellen von 2010–2014 kommt das so häufig vor, dass ich eine Drahtbürste in meinem Steckschlüsselsatz nur für G201 habe.

Drahtermüdung – das zerstört besonders Fließheck-Fahrzeuge und SUVs. Der Kabelbaum verläuft vom Fahrzeugkörper in die Heckklappe und verbiegt sich jedes Mal, wenn man sie öffnet. Nach 5–10 Jahren brechen Kupferadern innerhalb der Isolierung. Der Draht sieht intakt aus, ist aber elektrisch tot. Sie können ihn bewegen, und die Leuchten flackern – klassisches Anzeichen. Ich habe Kabelbäume bei Outbacks und CR-Vs aufgeschnitten und festgestellt, dass 3 von 4 Adern durchgerissen waren. Kein Wunder, dass es versagt hat.

Schlechte werkseitige Crimpverbindungen – eine heimtückische Ursache. Die Aderendhülse wurde im Werk nie richtig vercrimpt. Hält jahrelang, dann bricht die Vibration oder Temperaturwechsel die Verbindung. Keine Korrosion, kein sichtbarer Schaden – nur eine lose Verbindung im Stecker. Ohne die Kontakte herauszuziehen, sehen Sie das nicht. Ich finde solche Fehler nur, wenn ich alles andere ausgeschlossen habe.

So repariere ich es – von schneller Reinigung bis zur kompletten Kabelbaum-Arbeit

Reinigen Sie den Massepunkt [DIY-freundlich]

Trennen Sie zuerst die Batterie ab – überspringen Sie das nicht. Suchen Sie den Massepunkt (G201, G302 – prüfen Sie ein Schaltbild, wenn Sie unsicher sind). Entfernen Sie den Bolzen. Schleifen oder bürsten Sie die Kontaktfläche, bis blankes Metall sichtbar ist – kein Rost, keine Farbe, keine Korrosion. Machen Sie dasselbe mit der Öse. Tragen Sie eine dünne Schicht Kontaktfett auf (ja, auf das Metall – es hält Feuchtigkeit fern, ohne die Leitfähigkeit zu beeinträchtigen). Bauen Sie alles wieder ein, ziehen Sie mit 8–12 ft-lbs an. Schließen Sie die Batterie wieder an. Testen Sie. Bei Civics und Camrys dauert das normalerweise 30 Minuten. Bei einigen Trucks müssen Sie Verkleidungen entfernen – lohnt sich aber, bevor Sie Kabel durchschneiden.

Ein durchtrennten Draht verbinden [DIY bis Profi]

Wenn der Bruch in der Nähe des Kofferraumscharniers liegt – häufig bei Audis, BMWs und älteren Hondas – können Sie ihn verbinden. Schneiden Sie den beschädigten Abschnitt heraus. Verwenden Sie 16 AWG-Draht (entsprechend dem Original), crimpen Sie mit Steckhülsen und verschließen Sie mit schrumpfender Hülse mit Klebeschicht. Nutzen Sie niemals Isolierband – ich habe gesehen, wie es nach sechs Monaten versagte. Lassen Sie etwas Spiel im Kabelbaum, damit er nicht beim Öffnen des Kofferraums gezogen wird. Wenn der Bruch tiefer im Kabelbaum liegt, wird der Arbeitsaufwand groß – besser ist es, eine Umleitung zu legen oder den Abschnitt zu ersetzen.

Abschnitt des Kabelbaums ersetzen Nur für Profis

Bei einigen Fahrzeugen – ich schaue dich an, Toyota Sienna 2005–2012 – verläuft der Massekabel durch das Dach und die A-Säule hinunter. Wenn er durchtrennt ist, müssen Sie Verkleidungen, Sitze, vielleicht sogar die Dachverkleidung entfernen. Die Arbeitskosten können leicht 600 $ erreichen. An diesem Punkt muss man sich fragen: Lohnt sich das Fahrzeug? Ich hatte Kunden, die „nein“ sagten – und ich kann es ihnen nicht verübeln. Aber wenn Sie es behalten wollen, ist dies die einzige echte Lösung. Ein sauber verlegter Ersatzabschnitt mit ordnungsgemäßer Führung und Zugentlastung ist jeder Notlösung überlegen.

Eine Umleitung verlegen [DIY vorübergehend]

Müssen Sie es jetzt reparieren? Verlegen Sie einen 16 AWG-Draht vom Massekontakt der Schlussleuchte direkt zu einem sauberen Karosseriemetallpunkt – Rahmen, Sitzschraube, irgendetwas Metallisches und Festes. Verwenden Sie Ösen, vercrimpen und verlöten Sie, verschließen Sie mit schrumpfender Hülse. Führen Sie den Draht weg von scharfen Kanten und beweglichen Teilen. Das funktioniert – ich habe es als Feldreparatur verwendet – aber es ist nicht dauerhaft. Vibration, Scheuern, Feuchtigkeit – irgendwann wird es versagen. Aber es bringt Sie durch die Hauptuntersuchung oder eine Fernfahrt.

Beweisen Sie, dass es repariert ist – sonst ist es nicht repariert

Es interessiert mich nicht, ob die Leuchten leuchten. Das bedeutet nicht, dass die Reparatur dauerhaft ist. Ich habe schon zu viele „reparierte“ Masseverbindungen gesehen, die eine Woche später wieder versagten, weil niemand richtig getestet hat.

Erstens: Widerstandsmessung. Weniger als 5 Ω vom Massekontakt der Fassung zur Karosserie. Wenn es höher ist, haben Sie etwas übersehen.

Zweitens: Spannungsabfall-Messung – Leuchten eingeschaltet, DMM über den Massepfad. Alles über 0,1 V bedeutet, dass noch Widerstand vorhanden ist. Ich hatte Leute, die schworen, es repariert zu haben, und dann zeigte das Messgerät 0,4 V – das sind 40 % Ihrer Spannung, die in Wärme umgewandelt wird. Kein Wunder, dass die Leuchten schwach waren.

Drittens: Belastungstest. Öffnen und schließen Sie den Kofferraum 10 Mal. Schalten Sie die Blinker ein. Aktivieren Sie die Warnblinkanlage. Wenn die Leuchten flackern, haben Sie eine lose Verbindung oder einen Bruch in einer Biegezone. Gehen Sie zurück und prüfen Sie den Kabelbaum.
