Anzeichen für Verschleiß an der Vorgelege-Kette oder -Kupplung

Gut, reden wir über Verteilergetriebe. Nach 25 Jahren unter der Motorhaube habe ich so ziemlich jede mögliche Art von Ausfall gesehen, und glauben Sie mir, sie geben selten kampflos auf. Wenn Ihr 4WD- oder AWD-Fahrzeug Probleme macht, seltsame Geräusche von sich gibt oder sich nicht mehr wie früher einschaltet, dann versucht Ihr Verteilergetriebe-Kette oder Ihre Kupplung Ihnen wahrscheinlich etwas zu sagen. Es geht hier nicht nur darum, Teile auszutauschen, sondern darum, die Symptome zu verstehen, eine korrekte Diagnose zu stellen und die Reparatur durchzuführen, ohne Geld für das falsche Problem aus dem Fenster zu werfen.

Ihr Verteilergetriebe ist das Herzstück des Allradantriebs Ihres Fahrzeugs und verteilt die Kraft auf die Vorder- und Hinterachse. Im Inneren befindet sich entweder eine robuste Kette, die Kettenräder antreibt, oder eine ausgeklügelte Kupplung – denken Sie an Mehrscheibenkupplungen, viskose Einheiten oder Haldex-Systeme –, die die Vorderräder bei Bedarf mit einbindet. Wenn diese inneren Bauteile anfangen, sich abzunutzen, schweigen sie nicht einfach. Sie geben ziemlich deutliche mechanische Warnsignale, wenn Sie wissen, worauf Sie achten müssen.

Die häufigste Beschwerde, die ich in der Werkstatt höre, ist ein lauter, scharfer „Klonk“ oder „Knall“, wenn der Allradantrieb ein- oder ausgeschaltet wird. Das ist kein sanftes Geräusch, sondern ein Ruck, den Sie direkt durch die Karosserie spüren. Was passiert? Abgenutzte Kettenglieder oder beschädigte Kupplungsverzahnungen haben zu viel Spiel entwickelt. Wenn das System aktiviert wird, verschwindet dieses Spiel plötzlich mit einem heftigen Schlag. Ich habe das unzählige Male gesehen, und es ist niemals „normale Funktion“.

Ein weiteres großes Anzeichen ist ein zunehmendes Summen oder Getriebesingen. Sie bemerken, dass es mit der Geschwindigkeit zunimmt, aber hier kommt der entscheidende Punkt: Es tritt nur auf, wenn 4WD oder AWD aktiv ist. Wenn Sie ein Teilzeit-System haben, wird dieses Geräusch in 4HI oder 4LO auftreten, aber verschwinden, sobald Sie zurück in den 2WD-Modus wechseln. Das deutet meist auf eine gedehnte Kette hin, die über abgenutzte Kettenräder läuft. Wenn sich die Kette durch Verschleiß verlängert, sitzt sie nicht mehr richtig auf den Zähnen der Kettenräder, was zu Schlupf und Vibration führt. Sie hören dieses hochfrequente Getriebegeräusch direkt aus der Mitte des Fahrzeugs, wo das Verteilergetriebe sitzt.

Manchmal ist der Ausfall jedoch lautlos, aber genauso ernst: ein intermittierender oder vollständiger Verlust der 4WD-Einschaltung, oft ohne Warnleuchten. Sie drehen den Schalter oder drücken den Knopf, und nichts passiert. Ihr Lkw fährt, als wäre er nur im FWD- oder RWD-Modus. Dies deutet meist auf einen abgenutzten Kupplungssatz in einer elektronisch gesteuerten Kupplung hin, was bei Haldex- oder aktiven Allradantriebssystemen häufig vorkommt. Die Reibbeläge sind dünn geworden, haben sich durch Hitze verbrannt oder die interne Gerotor-Pumpe ist ausgefallen, sodass nicht genügend Druck vorhanden ist, um die Kupplung zu betätigen. Kein Druck, keine Drehmomentübertragung – so einfach ist das.

Schließlich können Sie ein rhythmisches Zittern oder Vibrieren durch Boden oder Sitz spüren, besonders unter Beschleunigung im 4WD-Modus. Dieses „Verteilergetriebe-Zittern“ entsteht durch ungleichmäßige Kettenbewegung oder rutschende Kupplungsplatten, die Drehmomentimpulse durch den Antriebsstrang senden. Es kann sich stark wie ein Auswuchtschaden der Antriebswelle anfühlen, hängt aber direkt mit der 4WD-Nutzung zusammen. Wenn Sie diese Symptome – besonders das „Klonk“ oder die Vibration – ignorieren, riskieren Sie einen katastrophalen Ausfall. Eine stark abgenutzte Kette kann über ein Kettenrad springen und das Gehäuse beschädigen. Eine rutschende Kupplung kann überhitzt werden, sich verbinden oder die Abtriebswellen blockieren. Dann steht Ihnen kein Reparatur mehr bevor, sondern ein Austausch.

Die Realität ist: Viele dieser Symptome können leicht mit Problemen anderswo im Antriebsstrang verwechselt werden. Ein „Klonk“ könnte ein defektes Gelenk sein. Ein Singen könnte ein verschlissenes Differenziallager sein. Bevor Sie auch nur daran denken, das Verteilergetriebe auszubauen, müssen Sie die Quelle eingrenzen. Vorschnelle Schlüsse verschwenden nur Zeit und Geld. So gehe ich typischerweise in der Werkstatt vor:

Diagnose des „Klonks“ beim Einschalten

Dies ist das klassische Symptom, aber es hat viele Doppelgänger: verschlissene Gelenke, lose Achswellen oder zu viel Spiel in den vorderen oder hinteren Differenzialen. Um es wirklich sicher zu identifizieren, stelle ich das Fahrzeug auf einen Hubwagen oder stabile Unterstellböcke. Mit dem Verteilergetriebe im Leerlauf drehe ich die vorderen und hinteren Abtriebswellen manuell. Wenn ich mehr als 10–15 Grad Drehspiel sehe, ist dies ein starker Hinweis auf inneren Verschleiß im Verteilergetriebe. Dann verwende ich ein Mechaniker-Stethoskop oder elektronische Chassis-Ohrhörer, um die Quelle des „Klonks“ während der elektronischen Einschaltung zu lokalisieren. Oft können Sie genau hören, welches Bauteil das Geräusch verursacht.

Genauere Lokalisierung des Summens oder Getriebesingens im 4WD-Modus

Dieses Summen könnte ein ausfallendes Stirnradlager im vorderen Differenzial oder ein verschlissenes Mittellager der Antriebswelle sein. Mein Standardtest ist eine Probefahrt auf einem Hubwagen, wenn dies sicher möglich ist. Wenn das Geräusch nur im 4WD-Modus auftritt und im 2WD-Modus vollständig verschwindet, liegt das Problem fast sicher im Verteilergetriebe oder entlang des vorderen Abtriebswegs. Elektronische Chassis-Ohrhörer sind hier unverzichtbar; ich vergleiche die Geräuschpegel am Verteilergetriebe mit denen am vorderen Differenzial, um die Quelle zu bestätigen.

Fehlerbehebung bei Ausfall der 4WD-Funktion

Dieser Fall kann schwierig sein, da es sich um ein elektrisches Problem handeln kann. Häufige Täuschungen sind ein defekter Schaltaktor, ein elektrischer Fehler im Steuermodul, niedriger Flüssigkeitsstand oder sogar defekte Radsensoren. Ich beginne immer mit einem professionellen Diagnosescanner. Ich befehle die 4WD-Einschaltung und überwache die Aktorposition, den Stromverbrauch und den Systemdruck (falls das Fahrzeug diese Daten bereitstellt). Ich prüfe auch den Flüssigkeitsstand und ziehe den magnetischen Ablassstopfen, um nach Metallrückständen zu suchen. Wenn der Scanner zeigt, dass der Aktor funktioniert, aber kein Druckanstieg erfolgt, bestätigt dies oft eine defekte interne Pumpe oder einen verschlissenen Kupplungssatz.

Es ist wichtig zu bedenken, dass elektrische Probleme mechanische Ausfälle sehr gut vortäuschen können. Zum Beispiel kann ein ausfallender DC-DC-Wandler bei Steuermodulen zu allen möglichen Fehlfunktionen führen, besonders bei Hybriden und Elektrofahrzeugen. Aber bei herkömmlichen 4WD-Systemen gilt: Wenn Ihr Scanner zeigt, dass der Aktor korrekt arbeitet und alle elektrischen Signale in Ordnung sind, aber trotzdem keine Drehmomentübertragung erfolgt, liegt der Fehler fast sicher im Inneren des Verteilergetriebes selbst.

Diese Ausfälle sind nicht zufällig. Mechanischer Verschleiß folgt vorhersehbaren Mustern, besonders wenn Bauteile stark belastet werden oder Wartung vernachlässigt wird. Das Verständnis der Ursachen hilft Ihnen, sie zu verhindern und beim ersten Mal richtig zu beheben.

Kettendehnung und Kettenradverschleiß

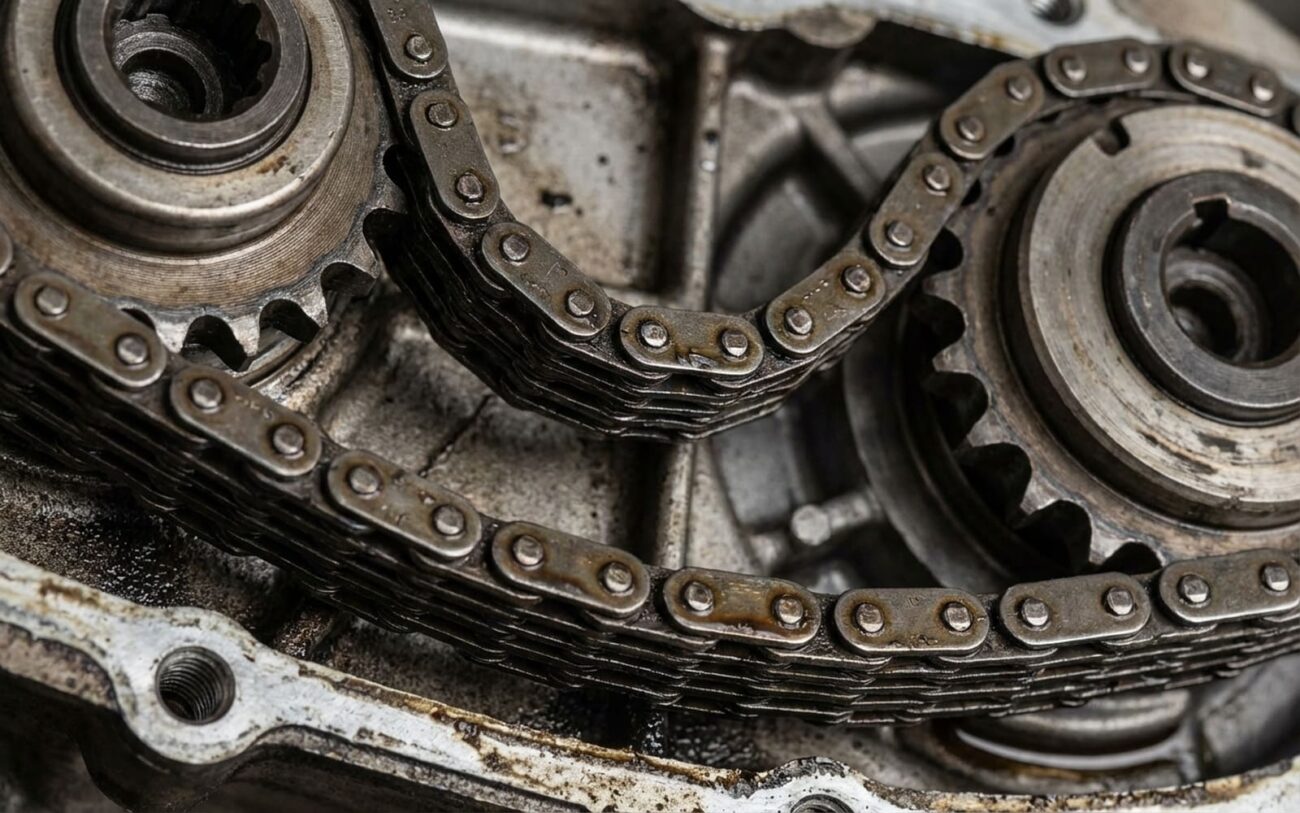

Bei einem kettengetriebenen Verteilergetriebe ist die Hauptursache die Kettendehnung. Im Laufe der Zeit verschleißen sich die Bolzen und Buchsen in den Kettengliedern. Es ist kein Gummiband, das sich dehnt, sondern Metall-auf-Metall-Verschleiß, der die effektive Länge oder „Teilung“ zwischen den Gliedern vergrößert. Wenn die Kette länger wird, sitzt sie höher auf den Zähnen der Kettenräder, was zu Stoßbelastungen und beschleunigtem Verschleiß sowohl der Kette als auch der Kettenräder führt. Ich habe Einheiten auseinandergenommen, bei denen die Kettenräder poliert waren und ein deutliches „gehaktes“ Aussehen hatten, verursacht durch jahrelanges Schlagen der Kette. Sie verschleißen gemeinsam, und sobald es beginnt, wird es nur schlimmer.

Ausfall des Kupplungssatzes

Kupplungsausfälle variieren je nach Bauart. Bei elektronisch gesteuerten Systemen, wie sie in vielen modernen AWD-SUVs verbaut sind, ist der übliche Fehlerpunkt der Kupplungssatz. Das Reibmaterial verschleißt oder verbrannt sich durch Hitze, besonders wenn die Flüssigkeit abbaut oder verunreinigt wird. Wiederholte Hochdrehmoment-Einschaltvorgänge – etwa beim schweren Anhängen, Offroading oder aggressivem Fahren – verstärken den Verschleiß erheblich. Ich habe gesehen, wie sich Stahlplatten durch Überhitzung verformt haben, was die Klemmkraft drastisch reduziert.

Probleme mit der Gerotor-Pumpe

Ein weiterer häufiger Fehler in hydraulischen Kupplungssystemen ist die Gerotor-Pumpe. Diese kleine interne Pumpe erzeugt den Druck, der benötigt wird, um den Kupplungssatz zu betätigen. Wenn sich der Rotor oder das Gehäuse abnutzen – oft durch verschmutzte Flüssigkeit oder langfristige Nutzung –, sinkt der Druck, und die Kupplung kann sich nicht vollständig einschalten. Das führt zu Schlupf, Überhitzung und letztlich zum kompletten Ausfall.

Verzahnungsverschleiß

Und vergessen Sie nicht den Verzahnungsverschleiß. Die inneren Verzahnungen, die die Kupplung oder Kettenantrieb mit den Abtriebswellen verbinden, können durch schlechte Schmierung oder Torsionsschocks abgenutzt werden. Dies erzeugt Drehspiel, was sich oft als „Klonk“ beim Einschalten bemerkbar macht. Im Extremfall können die Verzahnungen komplett abreißen. Dann müssen Sie meist die gesamte Welle oder das ganze Gerät ersetzen, da eine Reparatur nicht mehr sinnvoll ist.

Ihr Reparaturweg hängt vollständig davon ab, was kaputt ist und wie weit der Schaden fortgeschritten ist. Aber eines möchte ich klarstellen:

Externe Reparaturen: Aktoren und Motoren

Wenn das Problem rein extern ist – wie ein defekter Schaltaktor oder Motor –, ist die Reparatur meist machbar. Sie benötigen einen hochwertigen Diagnosescanner, um die neue Einheit neu zu kalibrieren, einen guten Torx-Bit-Satz und ein Drehmomentschlüssel im Zoll-Pfund-Bereich. Die Befestigungsschrauben werden oft mit etwa 89 in-lbs (ca. 10 Nm) angezogen. Ziehen Sie sie zu fest an, riskieren Sie, das Aluminiumgehäuse zu beschädigen – ein Fehler, den ich schon oft gesehen habe, und der aus einer einfachen Arbeit einen Albtraum macht.

Interne Reparaturen: Ketten, Kettenräder und Kupplungssätze

Bei internen Problemen wie einer abgenutzten Kette, beschädigten Kettenrädern oder verschlissenen Kupplungssätzen muss das Verteilergetriebe ausgebaut und vollständig zerlegt werden. Das ist eine große Arbeit. Sie benötigen einen Getriebewagen, eine Haltevorrichtung, Dichtungstreiber und ein OEM-Reparatursatz mit aktualisierten Komponenten. Drehmomentspezifikationen sind absolut entscheidend: Die Schrauben der Gehäusehälften könnten 35 ft-lbs betragen, während eine Mutter der Abtriebswelle 185 ft-lbs plus eine zusätzliche 60-Grad-Drehung erfordern könnte. Und verwenden Sie immer nur die vom Hersteller vorgeschriebene Dichtmasse – generische RTV kann Ölpassagen verstopfen und zu vorzeitigem Ausfall führen.

Wenn der Austausch die einzige Option ist

Wenn die Kette gesprungen ist und das Gehäuse beschädigt hat oder die Kupplung festgeklemmt ist, ist die Einheit nicht mehr sinnvoll reparierbar. In diesem Fall ist der Austausch durch ein neues oder hochwertiges generalüberholtes Verteilergetriebe Ihre einzige sinnvolle Option. Es ist sinnlos, Geld in eine stark beschädigte Einheit zu investieren.

Einfach Teile austauschen reicht nicht aus. Sie müssen die Reparatur unter realen Bedingungen überprüfen. Ein Verteilergetriebe, das auf dem Wagen gut aussieht, kann sofort versagen, sobald es belastet wird. So stelle ich sicher, dass die Arbeit richtig gemacht ist:

Für Kette und Kettenrad-Austausch

Die Schlüsselindikatoren sind einfach: kein ungewöhnliches Geräusch oder keine Vibration beim Einschalten oder Betrieb des 4WD. Ich teste es immer unter Last – idealerweise auf Schotter oder lockerem Boden, wo das System wirklich arbeiten muss. Nach einer guten 50-Meilen-Fahrt, um alles auf Betriebstemperatur zu bringen, stelle ich es zurück auf den Wagen und prüfe alle neu abgedichteten Stellen auf Undichtigkeiten. Selbst ein kleiner Tropfen kann später große Probleme verursachen, daher suche ich nach absoluter Trockenheit.

Für Kupplungssatz- oder Kupplungsreparaturen

Sie benötigen unbedingt einen Diagnosescanner. Das System muss anzeigen, dass die befohlene und die tatsächliche Kupplungsposition übereinstimmen. Jede Abweichung deutet auf unvollständige Einschaltung oder Kalibrierungsprobleme hin. Dann führe ich einen Traktions-Test durch – entweder auf einem Prüfstand oder einer kontrollierten, traktionsarmen Fläche –, um die vollständige Drehmomentübertragung zu bestätigen. Kein Schlupf, keine Warnleuchten, und das Fahrzeug verhält sich wie erwartet.

Nützliche Werkzeuge zur abschließenden Validierung

Ein professioneller Diagnosescanner ist unverzichtbar. Chassis-Ohrhörer oder ein gutes Mechaniker-Stethoskop sind hervorragend, um verbleibende Geräusche aufzuspüren. Und ein Infrarot-Thermometer kann nützlich sein, um heiße Stellen am Gehäuse zu prüfen. Ein richtig funktionierendes Verteilergetriebe sollte warm laufen, aber niemals übermäßig heiß. Übermäßige Hitze deutet auf inneren Widerstand oder unzureichende Schmierung hin, was bedeutet, dass etwas nicht stimmt.

Seien wir ehrlich – das ist keine billige Reparatur. Die Kosten variieren stark je nach Fahrzeug, lokalen Arbeitskosten und ob Sie Komponenten reparieren oder das gesamte Gerät ersetzen. Hier eine grobe Übersicht, basierend auf dem, was ich typischerweise sehe:

Typische Kostenschätzungen:

• Austausch von Kette & Kettenrad-Satz:
  • DIY (nur Teile): 276,00 €–552,00 €
  • Werkstattkosten (Teile & Arbeit): 1,10 €0–2,30 €0
  • Erfolgsquote: Normalerweise etwa 95 %, wenn korrekt durchgeführt.
  • Risiko bei Ausfall: Katastrophaler Kettenausfall, Gehäuseschaden, Antriebsstrang-Blockade.
• Austausch des Kupplungssatzes:
  • DIY (nur Teile): 368,00 €–736,00 €
  • Werkstattkosten (Teile & Arbeit): 1,38 €0–2,02 €0
  • Erfolgsquote: Etwa 90 %.
  • Risiko bei Ausfall: Überhitzung, vollständiger Verlust des 4WD, Schaden am vorderen Differenzial oder an der Antriebswelle.

Mein Rat, den ich Kunden immer wieder gebe: Wenn das Reparaturangebot einer vertrauenswürdigen Werkstatt mehr als 50 % des aktuellen Wertes Ihres Fahrzeugs als zuverlässiges Alltagsfahrzeug übersteigt, halten Sie inne und überlegen Sie genau. In diesem Fall könnte die Investition in ein hochwertiges generalüberholtes Verteilergetriebe die klügere Entscheidung sein. Eine ordnungsgemäß generalüberholte Einheit kommt oft mit aktualisierten Komponenten, besseren Dichtungen und einer soliden Garantie. Sie kann viel zuverlässiger sein, als ein altes, abgenutztes Gehäuse zu reparieren – besonders wenn das Gehäuse selbst bereits ermüdet oder leicht verformt ist durch jahrelange Belastung.

Die beste Reparatur ist die, die Sie nie brauchen. Und der effektivste vorbeugende Schritt? Pflegen Sie das Verteilergetriebeöl gemäß Plan. Ich kann das nicht genug betonen. Die meisten Hersteller geben ein „härterer Betrieb“-Intervall für das Verteilergetriebeöl vor – oft alle 30.000 bis 50.000 Meilen, besonders wenn Sie ziehen, Offroad fahren oder häufig im Stop-and-Go-Verkehr unterwegs sind. Überspringen Sie das nicht.

Zur Früherkennung sollten Sie einige einfache Prüfungen in Ihre Routine aufnehmen. Einmal im Jahr – oder bei jedem Ölwechsel – prüfen Sie den Füllstand des Verteilergetriebeöls, wenn Ihr Fahrzeug einen Peilstab oder Füllstutzen hat. Das Öl sollte sauber, auf dem richtigen Niveau und frei von starken verbrannten Gerüchen sein. Ein magnetischer Ablassstopfen mit feinem metallischem „Glitzern“ ist normal; Metallstücke oder Schlamm bedeuten, dass der innere Verschleiß bereits begonnen hat.

Prüfen Sie außerdem saisonal die 4WD-Funktion. Suchen Sie einen sicheren Schotterplatz oder eine unbefestigte Straße – irgendwo, wo Sie den Antriebsstrang nicht auf trockenem Asphalt blockieren. Schalten Sie den 4WD ein und fahren Sie eine langsame Kreisbahn. Achten Sie auf „Klonks“, Summen oder Blockiergefühle – besonders bei engen Kurven. AWD-Blockiersymptome wie Zittern oder Widerstand in Kurven können auf eine festsitzende Kupplung oder eine viskose Einheit hinweisen. Ein frühzeitiges Erkennen eines Problems – wie ein leichtes Summen oder ein kleiner „Klonk“ – kann den Unterschied zwischen einem 150-Dollar-Ölwechsel und einer 2.500-Dollar-Reparatur ausmachen. Glauben Sie mir, ich habe das schon oft erlebt.
