Symptome, die signalisieren, dass eine genauere Prüfung nötig ist
Ich habe bereits hunderte dieser Bauteile ausfallen sehen – bei F-150, Camry, BMW 3er-Reihe, nennen Sie es. Und fast immer zeigen sie Anzeichen, bevor sie komplett versagen. Der Schlüssel liegt darin, zu wissen, worauf man achten und hören muss, und wann man aufhören sollte, den Klappknopf zu betätigen, bevor man es noch schlimmer macht.
Erstes Warnsignal: Stille. Sie drücken „schließen“, der andere Spiegel klappt ein, aber einer bleibt einfach stehen. Keine Bewegung. Kein Summen. Gar nichts. Das ist nicht immer der Aktuator – es könnte eine Sicherung, ein durchtrennter Draht im Türfaltenbalg oder ein defekter Relais sein. Aber es ist der Ausgangspunkt.
Manchmal hört man ein Klicken in der Türverkleidung, wenn man den Schalter betätigt – das ist das Türsteuermodul oder Relais, das aktiviert wird. Gutes Zeichen, dass etwas versucht, zu arbeiten. Aber wenn sich der Spiegel nicht bewegt, liegt das Problem weiter „stromabwärts“. Entweder kommt keine Spannung beim Aktuator an, oder der Motor ist defekt.
Dann gibt es das langsame Kriechen. Der Spiegel klappt ein, aber es dauert ewig. Oder er startet, stottert und stoppt auf halbem Weg. Das ist nicht immer elektrisch bedingt. Ich habe Spiegel bereits auseinandergenommen und festgestellt, dass Eis im Drehpunkt klemmte, oder jemand war gegen eine Stange gefahren und hatte das Gehäuse gerade genug verbogen, um die Mechanik zu blockieren. Prüfen Sie zuerst die mechanische Bewegung – setzen Sie nicht voraus, dass es der Motor ist.
Wenn Sie nun ein Knirschen hören? Das ist schlecht. Klingt, als würden sich Kunststoffzahnräder selbst zerfressen – weil genau das passiert. Ein hochfrequentes Quietschen oder rhythmisches Klicken? Gleiche Ursache. Innere Zahnradabnutzung. Und wenn Sie weiter damit fahren, verwandeln Sie eine 200 $-Reparatur in eine 600 $-Reparatur.
Und hier ist ein Punkt, den viele übersehen: das „Wandern“. Der Spiegel klappt ein, aber mit der Zeit schiebt er sich wieder heraus. Oder er bleibt nicht eingerastet, wenn Sie auf der Autobahn fahren. Das bedeutet, dass das Zahnradgetrierie nicht mehr die Position halten kann – die Federkraft oder Winddruck überwinden es. Abgenutzte Zahnräder. Punkt.
Meine Diagnose – Schritt für Schritt
Bevor Sie auch nur einen Cent für Ersatzteile ausgeben, schließen Sie die einfachen Dinge aus. Ich hatte Kunden, die mit einem neuen Aktuator kamen – und es stellte sich heraus, dass nur eine Sicherung durchgebrannt war. Sparen Sie sich den Ärger.
Beginnen Sie mit der Sicherung. Prüfen Sie das Bedienhandbuch oder das Schaltplan-Diagramm der Sicherungsbox. Meistens ist sie als „Spiegel“, „elektrischer Spiegel“ oder „Türmodul“ gekennzeichnet. Wenn sie durchgebrannt ist, ersetzen Sie sie – aber hören Sie nicht dort auf. Eine durchgebrannte Sicherung bedeutet, dass irgendwo ein Kurzschluss vorliegt. Wenn sie erneut durchbrennt, haben Sie ein Problem mit der Verkabelung.
Dann prüfen Sie die Verkabelung im Türfaltenbalg – jener Gummifalte zwischen Tür und A-Säule. Öffnen und schließen Sie die Tür mehrmals, während Sie darauf achten. Suchen Sie nach rissiger Isolierung, ausgefransten Drähten oder scharfen Biegungen. Bei älteren Hondas und Toyotas ist dies eine bekannte Schwachstelle. Ich habe schon Drähte gesehen, die nach 8–10 Jahren durch Materialermüdung gebrochen waren.
Als Nächstes testen Sie den Schalter. Wenn beide Spiegel manchmal reagieren, aber nicht konsistent, oder nur eine Seite funktioniert, könnte es am Schalter liegen. Aber ziehen Sie ihn noch nicht aus – verwenden Sie ein Diagnosegerät, um zu prüfen, ob das Karosserie-Steuermodul (BCM) den Befehl registriert, wenn Sie den Knopf drücken. Wenn ja, ist der Schalter in Ordnung.
Hier kommt das Multimeter ins Spiel. Sie müssen auf den Aktuator-Anschluss zugreifen – meistens hinter dem Spiegelglas oder in der Türverkleidung. Stechen Sie die Pins an, während Sie einen Ein-/Ausklappzyklus veranlassen. Sie sollten 12 V und eine solide Masse an den richtigen Anschlüssen sehen. Wenn Spannung und Masse vorhanden sind, aber keine Bewegung? Dann ist der Aktuator defekt.
Wenn sich der Spiegel bewegt, aber stockt, prüfen Sie den Stromverbrauch. Verwenden Sie ein Niedrigampere-Klemmamperemeter – das ist die beste Methode. Ein gesunder Aktuator zieht unter 3,5 A Spitzenstrom. Wenn Sie Spitzenwerte oder steigende Ampere über mehrere Zyklen sehen, blockiert etwas oder der Motor versagt intern.
| Symptom | Wahrscheinlich im Aktuator | Externe Ursachen, die dies vortäuschen | Wie ich es bestätige |
|---|---|---|---|
| Keine Bewegung, kein Geräusch | Motor im Offenstromkreis, blockiertes Getriebe | Durchgebrannte Sicherung, durchtrennter Draht im Türfaltenbalg, DCM-Fehler |
Anschluss von hinten anstechen. 12 V und Masse während des Befehls prüfen. Wenn vorhanden und keine Bewegung – Aktuator ist defekt.
|
| Knirschen oder Klicken | Beschädigtes Antriebszahnrad, defektes Schneckenrad | Eis, Schmutz, verbogener Dreharm |
Strom trennen. Spiegel manuell bewegen. Gleichmäßiger Widerstand = interner Verschleiß. Rau oder abrupter Stopp = externe Blockade.
|
| Unregelmäßiger Betrieb | Verschleißende Motorbürsten, rissige Lötverbindungen auf der Leiterplatte | Korrodierter Anschluss, ausgefranste Leitungen (häufig am Spiegelsockel) |
Stromverbrauch über 5 Zyklen messen. Unregelmäßige Spitzen oder steigende Ampere = interner Motor- oder Zahnradverschleiß.
|
Was tatsächlich bricht – und warum

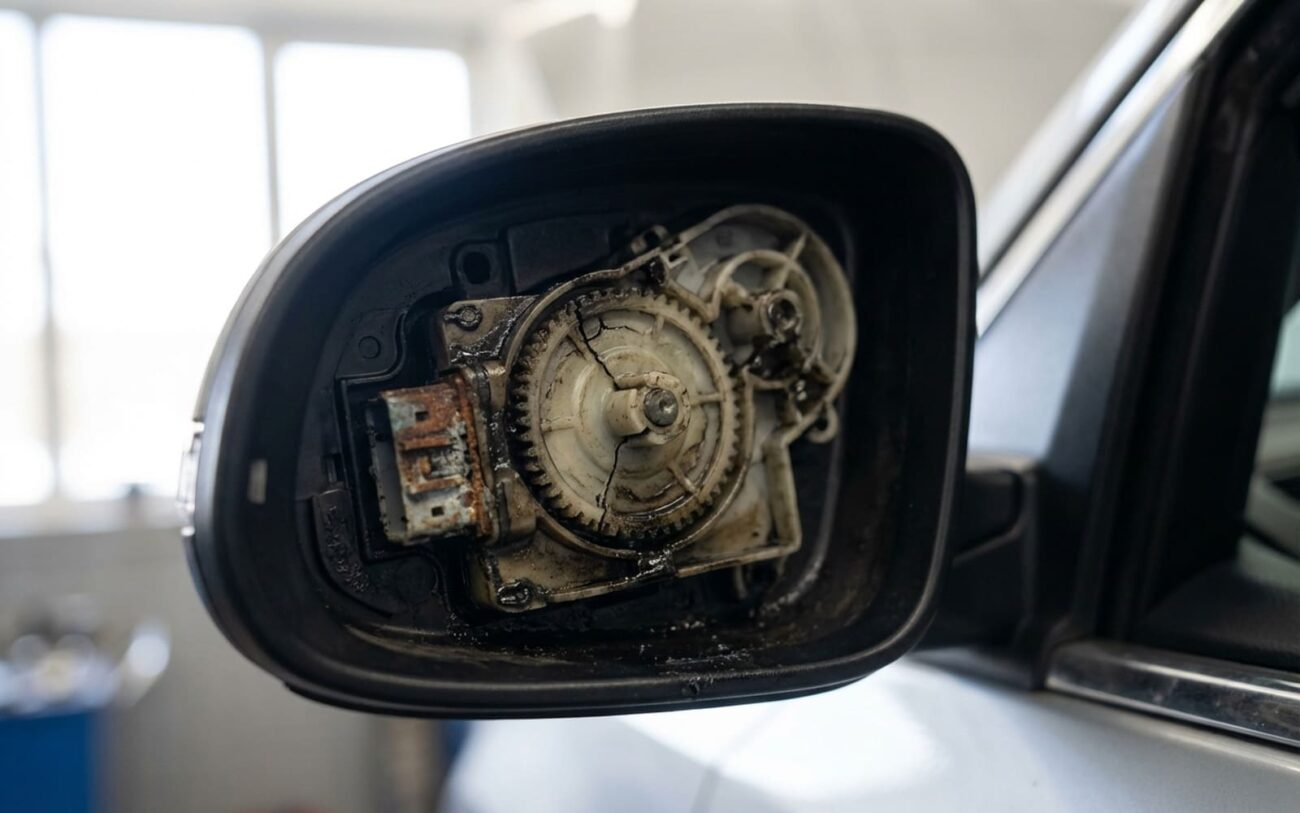

Der Aktuator ist ein kleiner Motor, der ein Kunststoffzahnradgetriebe antreibt. Er ist nicht für die Ewigkeit gebaut – besonders nicht in kalten Klimazonen oder wenn er gegen Widerstand arbeiten muss.
Der häufigste Defekt? Abgerissene Kunststoffzahnräder. Sie sind billig zu formen, leicht, aber sie verschleißen. Sobald die Zähne abgerundet sind, entsteht Spiel, Geräusche und schließlich keine Bewegung mehr. Ich habe Aktuatoren auseinandergebaut, bei denen das Schneckenrad aussah, als wäre es durch einen Shredder gegangen.
Weiteres Problem: Motorbürsten. Sie verschleißen mit der Zeit, besonders wenn der Motor überlastet war. Wenn sie zu kurz werden, entsteht unregelmäßiger Kontakt – daher das Stottern oder verzögerte Ansprechen.
Und bei neueren Modellen? Der Motor ist oft direkt auf eine kleine Leiterplatte im Gehäuse gelötet. Vibrationen, Temperaturwechsel, Feuchtigkeit – all das führt zu rissigen Lötstellen. Eines Tages funktioniert es, am nächsten nicht. Ohne Vorwarnung.
Ich habe auch Fälle gesehen, bei denen das Zahnradgetriebe blockiert, weil es nach einer leichten Türdelle falsch ausgerichtet ist. Es braucht nicht viel – ein paar Millimeter Abweichung, und die Zahnräder greifen nicht mehr richtig ineinander. Prüfen Sie daher immer das Spiegelgehäuse auf Beschädigungen, bevor Sie den Aktuator beschuldigen.
Reparaturoptionen – was funktioniert, was nicht
Reparatur mit Zahnrad-Kit Selbst machbar (nur für Geübte)
Klingt einfach – bis Sie merken, dass diese Kunststoffgehäuse spröde sind. Und das Drehmoment für die Gehäuseschrauben beträgt etwa 2,2 Nm (20 in-lbs). Fest, aber nicht festgezogen. Zu stark angezogen, und Sie reißen das Gehäuse – und haben ein noch größeres Problem.
Und wenn der Motor an die Leiterplatte gelötet ist? Dann brauchen Sie ein gutes Lötkolben, Flussmittel und ruhige Hände. Eine einzige schlechte Lötstelle, und es ist tot.
Erfolgsquote? Vielleicht 60 %, wenn Sie vorsichtig sind. Aber ich habe mehr Leute gesehen, die den Aktuator beim Reparieren zerstört haben, als ihn tatsächlich gerettet.
Kompletter Aktuator-Austausch Nur für Profis
Die Verfahren variieren. Bei einem Mercedes benötigen Sie möglicherweise ein Diagnosegerät zur Initialisierung. Bei einem Ford F-150? Meistens einfach. Aber prüfen Sie immer das Werkstatt-Handbuch – raten Sie nicht.
Ich habe genug davon gemacht, um zu wissen, dass Eile zu gebrochenen Clips oder Lackkratzern führt. Nehmen Sie sich Zeit. Und testen Sie, bevor Sie alles wieder zusammenschrauben.
Vorübergehende Lösung – wenn Sie feststecken
Warnung: Zwingen Sie den Spiegel niemals per Hand, wenn er knirschende Geräusche macht. Sie zerstören die restlichen Zahnräder.
Einmal getrennt, bleibt er fixiert. Es könnte Windgeräusche erzeugen oder das Parken in engen Stellen erschweren – aber es bringt Sie nach Hause.
Funktioniert es? Wie man wie ein Profi testet
Verstauen Sie ihn nicht einfach einmal und geben Sie Ruhe. Ich führe mindestens 10 vollständige Zyklen durch – einklappen, ausklappen, einklappen, ausklappen. Die Bewegung sollte gleichmäßig, konstant und vollständig sein. Kein Zögern. Kein Halbwegs-Stoppen.
Zeit beide Seiten. Sie sollten innerhalb einer halben Sekunde abschließen. Wenn eine nachhinkt, blockiert noch etwas – vielleicht sitzt das Gehäuse nicht richtig, oder es gibt eine Beule in der Mechanik.
Hören Sie genau hin. Kein Knirschen. Kein Klicken. Wenn Sie etwas Ungewöhnliches hören, stoppen Sie und prüfen Sie die Ausrichtung.
Zur echten Sicherheitsprüfung messen Sie den Stromverbrauch. Klemmen Sie das Amperemeter an den Stromdraht. Die Spitze sollte unter 3,5 A bleiben. Wenn es Spitzen oder Schwankungen gibt, gibt es Widerstand – könnte ein falsch ausgerichtetes Zahnrad oder ein beschädigtes Lager sein.
Und wenn Sie einen korrodierten Anschluss repariert haben? Löschen Sie alle Fehlercodes und verwenden Sie ein Diagnosegerät, um zu bestätigen, dass das Türmodul den Spiegel erkennt. Keine Kommunikationsfehler. Befehlen Sie es mehrmals – es sollte jedes Mal sofort reagieren.
Kosten vs. Nutzen – wann man aufhören sollte
| Reparaturart | DIY-Kosten (Teile) | Professionelle Werkstattkosten | Erfolgsquote (geschätzt) | Sekundäres Risiko |
|---|---|---|---|---|
| Zahnrad-Kit-Reparatur | 30 $ – 80 $ | Nicht zutreffend | 60 % | Vollständige Zerstörung des Aktuators während der Demontage. |
| Kompletter Aktuator (DIY) | 150 $ – 400 $ | 450 $ – 750 $ | 95 % | Beschädigtes Glas, Lack oder Türclips während der Montage. |
| Professioneller Austausch | Nicht zutreffend | 450 $ – 750 $ | 98 % | Minimal. Garantie deckt Teil und Arbeit ab. |
Meine Regel: Wenn die Reparatur mehr als 30 % des Fahrzeugwerts kostet, denken Sie sorgfältig nach. Bei einem 10 Jahre alten Camry im Wert von 6.000 $ macht eine 600 $-Spiegelreparatur keinen Sinn. Positionieren Sie ihn manuell und trennen Sie den Anschluss. Sie verlieren Komfort, aber behalten Ihr Geld.
Das ist kein Aufgeben. Das ist kluge Wartung.
Prävention – weil ich Sie lieber einmal als zweimal sehe
Sie können Verschleiß nicht stoppen, aber verlangsamen. Die meisten Ausfälle, die ich sehe, resultieren aus vermeidbarer Überlastung.
Erstens: Eis und Schnee. Im Winter sage ich jedem Kunden – klopfen Sie das Eis ab, bevor Sie das Auto abschließen. Wenn der Spiegel eingefroren ist und der Motor versucht, ihn einzuklappen? So reißen Zahnräder aus. Fünf Sekunden Handarbeit sparen viel Ärger.
Zweitens: Schmierung. Ich verwende bei Routineprüfungen ein silikonbasiertes Spray am Drehpunktbalg. Hält ihn beweglich. Verwenden Sie niemals Fett – es zieht Schmutz an und quillt Gummi im Laufe der Zeit auf.
Drittens: hören Sie genau hin. Klingen Ihre Spiegel beim Einklappen gleich? Wenn einer langsamer, angespannter, länger braucht – das ist das erste Warnzeichen. Erkennen Sie es früh, und Sie können die Reparatur planen. Warten Sie zu lange, und Sie sitzen mit einem Spiegel fest, der sich nicht einklappt, wenn Sie es brauchen.
