Woran Sie erkennen, ob Ihre Gelenkwellen oder das Mittellager verschlissen sind

Nach über 25 Jahren, in denen ich Schrauben gedreht habe, kann ich Ihnen sagen: Nur wenige Dinge lenken einen Fahrer so sehr ab wie eine neue Vibration oder ein seltsames Geräusch, das von unter dem Fahrzeug heraufdröhnt. Dieses mulmige Gefühl? Ja, das kenne ich. Und oft weist das, was Sie spüren oder hören, direkt auf die Antriebswellenbaugruppe hin – meistens auf die Gelenkwellen (U-Joints) oder das mittlere Lager (CSB).

Diese Teile fallen nicht einfach leise aus und hinterlassen eine Nachricht. Sie geben Warnungen ab, klar und deutlich, wenn man weiß, worauf man achten muss. Diese Anzeichen frühzeitig zu erkennen, geht nicht nur um Geldersparnis; es geht darum, Sie sicher zu halten. Seien wir ehrlich: Ein Problem mit der Antriebswelle zu ignorieren, ist nicht nur unbequem, es ist ausgesprochen gefährlich. Ich habe schon Antriebswellen reißen, herumschlagen und Getriebeglocken, Bremsleitungen und sogar Kraftstoffleitungen herausreißen sehen. Das kann zu einer Panne am Straßenrand, einer horrenden Reparaturrechnung oder schlimmer – einem Brand – führen.

Ihr Fahrzeug hat eine Sprache, und es spricht durch Geräusche und Vibrationen. Die Kunst besteht darin, sie zu verstehen. Während ein defektes U-Joint und ein versagendes Mittellager manchmal ähnliche Vibrationen verursachen können, haben sie normalerweise ihre ganz eigenen Wege, Ihnen mitzuteilen, dass sie kurz vor dem Ende sind.

U-Joints: Die Klackser, Klicks und kritischen Vibrationen

Ein versagendes U-Joint beginnt meist mit einem scharfen, metallischen Klack. Sie hören es, wenn Sie vom Park- in den Fahrmodus oder vom Fahr- in den Rückwärtsgang schalten. Es ist dieser plötzliche Drehmomentstoß, der das Spiel in der Antriebskette aufnimmt. Und es ist nicht subtil – es klingt, als würde jemand mit einem Hammer auf ein Stahlrohr schlagen. Kunden haben mir schon geschworen, dass ihr Getriebe herausrutscht, und es war nur ein verschlissenes U-Joint.

Ein weiteres klassisches Zeichen ist ein rhythmisches Klicken oder Tickern. Dieses Geräusch wird schneller oder langsamer je nach Fahrzeuggeschwindigkeit, nicht nach Drehzahl. Fahren Sie mit heruntergelassenen Fenstern, besonders bei niedrigen Geschwindigkeiten, und Sie werden es oft deutlich hören. Wenn Sie darunter schauen, könnten Sie sogar ein feines, rötlich-braunes Pulver an den U-Joint-Kappen entdecken. Das ist Rost, mein Freund, und bedeutet, dass die Nadellager im Inneren sich zu Staub zermahlen.

Mittellager: Das unaufhörliche Summen

Wenn Ihr Fahrzeug eine zweiteilige Antriebswelle hat (häufig bei Lkw mit langem Radstand und einigen Limousinen), verfügt es über ein Mittellager. Wenn dieses versagt, klingt es anders. Statt eines Klacks hören Sie ein konstantes Dröhnen, Summen oder Surren. Es scheint direkt unter der Mittelkonsole zu kommen und nimmt stetig mit der Fahrzeuggeschwindigkeit zu. Viele verwechseln dies mit lauten Reifen oder einem defekten Radlager, aber normalerweise geht es mit einer passenden Vibration einher, die Sie im Fußboden spüren können.

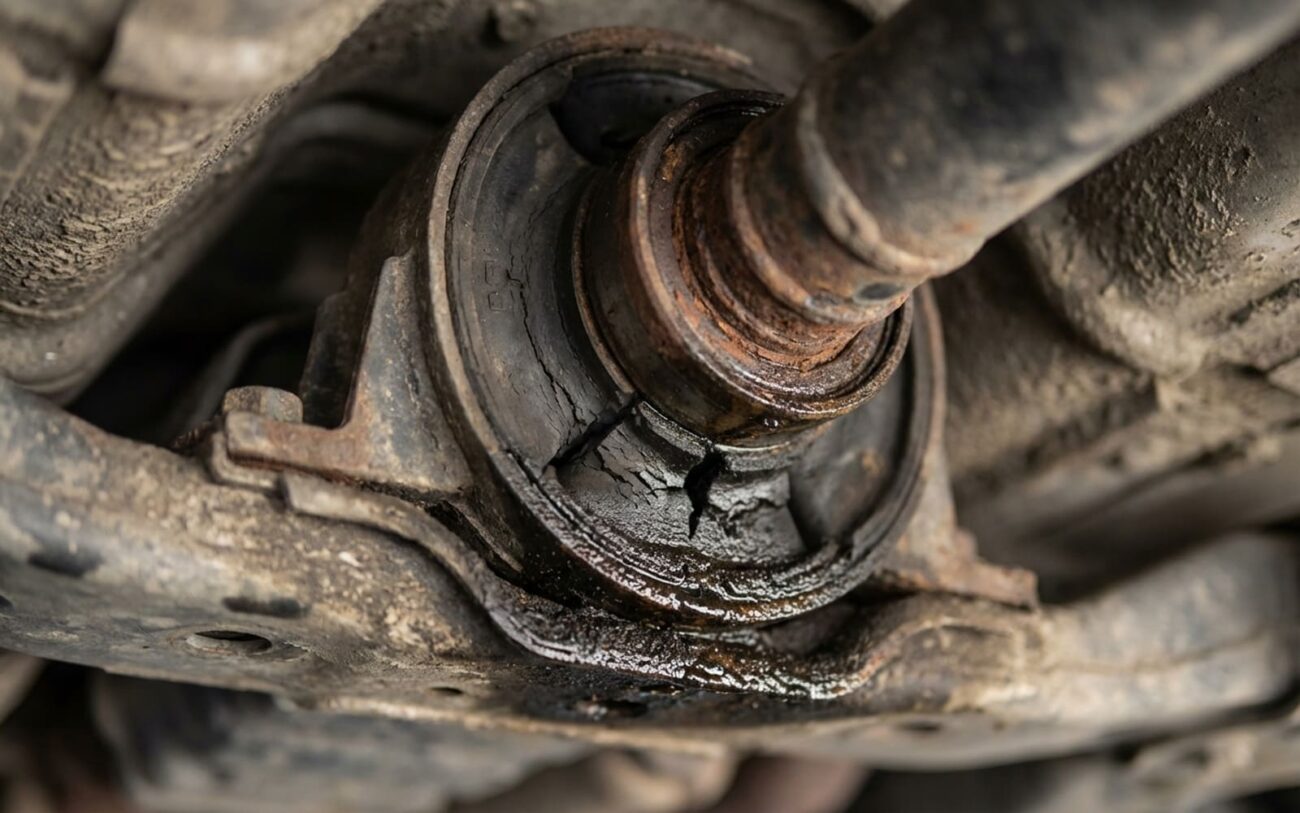

Was passiert, ist, dass der Gummipuffer um das Lager reißt, einbricht oder sich ablöst. Sobald dieser Gummi versagt, hängt die Antriebswelle durch und verändert die Betriebswinkel der Gelenkwellen. Diese zusätzliche Belastung beschleunigt den Verschleiß aller anderen Teile der Antriebskette, sodass ein defektes CSB schnell auch zu defekten U-Joints führen kann.

Ein Klack ist nicht immer ein U-Joint, und ein Summen ist nicht immer ein Mittellager. Ich habe im Laufe der Jahre viele Fehldiagnosen gesehen. Deshalb kann man nicht einfach Teile austauschen. Man braucht eine systematische Vorgehensweise: Sichtprüfung, physische Kontrollen und aufmerksames Zuhören. So grenze ich es normalerweise ein:

Das „Klack“ beim Anfahren (Parken in Fahren/Rückwärts)

Wenn Sie beim Schalten dieses scharfe Klacken hören, hebe ich das Fahrzeug zunächst sicher auf einen Hubwagen oder Unterstellböcke. Mit dem Getriebe im Leerlauf (und die Räder verkeilt, natürlich) greife ich die Antriebswelle und versuche, sie von Hand zu drehen. Ich suche nach übermäßigem Spiel. Wenn Sie die Welle um mehr als 5 bis 10 Grad drehen können, bevor Widerstand einsetzt, haben Sie wahrscheinlich verschlissene U-Joints. Dieses Spiel ist der Schuldige für das Klacken. Verwechseln Sie dies nicht mit einem defekten Gleichlaufgelenk bei einem Frontantrieb oder einem verschlissenen Differenzial, die ebenfalls klacken können – aber der Antriebswellentest ist ziemlich eindeutig für U-Joints.

Geschwindigkeitsabhängiges Klicken oder Ticken

Für das klickende oder tickende Geräusch, das mit der Geschwindigkeit zunimmt, hebe ich das Fahrzeug ebenfalls an. Wenn Sie Zugang zu einem Chassis-Ohr oder einem Mechaniker-Stethoskop haben, können Sie vorsichtig in der Nähe jedes U-Joints lauschen, während die Räder langsam gedreht werden (wieder sicher auf Unterstellböcken!). Sie hören nach dem typischen Klickgeräusch direkt aus dem Gelenk. Achten Sie auch auf das verräterische Rostpulver an den Kappen – das ist ein sicheres Zeichen dafür, dass die Nadellager trocken und defekt sind. Manchmal verwechseln Leute dies mit einem versagenden äußeren Gleichlaufgelenk oder sogar einem kleinen Stein im Reifenprofil, aber die Lokalisierung des Geräuschs an den Antriebswellengelenken mit einem Stethoskop klärt das normalerweise.

Vibrationsspitze bei etwa 45–55 mph

Dies ist der Ernstfall. Wenn Sie eine Vibration spüren, die im Bereich von 45–55 mph am stärksten ist, handelt es sich oft um ein klemmendes oder stark verschlissenes U-Joint oder die Antriebswelle selbst ist aus dem Gleichgewicht. Um ein klemmendes U-Joint zu bestätigen, müssen Sie möglicherweise die Antriebswelle entfernen. Sobald sie draußen ist, können Sie sie in einer Schraubzwinge halten und jedes U-Joint durch seinen gesamten Bewegungsbereich bewegen. Es sollte sich reibungslos bewegen, ohne feste Stellen, Knirschen oder Widerstand. Jedes Klemmen bedeutet, dass es versagt. Natürlich können eine aus dem Gleichgewicht geratene Antriebswelle oder sogar unrunde Reifen ähnliche Vibrationen verursachen, aber ein klemmendes U-Joint wird offensichtlich, sobald die Welle draußen ist.

Konstantes Summen oder Surren unterhalb der Fahrgastzelle

Wenn ich ein konstantes Summen unter der Fahrzeugmitte höre, denke ich sofort an das Mittellager. Wieder hebe ich das Fahrzeug sicher an. Greifen Sie die Antriebswelle auf beiden Seiten des CSB und versuchen Sie, sie nach oben und unten zu bewegen. Sie sollten kaum bis gar kein vertikales Spiel spüren. Drehen Sie dann die Antriebswelle von Hand. Ein defektes CSB fühlt sich oft rau oder körnig an, oder Sie hören das Lager selbst Geräusche machen. Dies wird oft mit einem defekten Radlager, Differenzialgeräuschen oder sogar nur lauten Reifen verwechselt. Doch die Geräuschposition und die physische Inspektion des CSB zeigen normalerweise den wahren Schuldigen.

Das Verständnis, warum ein Teil versagt, hilft Ihnen, es beim ersten Mal richtig zu reparieren und – noch wichtiger – zu verhindern, dass es erneut passiert. Es ist nicht immer nur „Alter“.

U-Joint-Versagen: Trockenheit, Schmutz und Beschädigung

Die meisten U-Joints verschleißen einfach mit der Zeit. Die Nadellager und das Kreuz selbst werden sich letztendlich zersetzen. Dies gilt besonders für „lebenslange“ Bauformen ohne Schmierstutzen. Sobald das Werksfett austrocknet oder eine Dichtung reißt und Schmutz und Feuchtigkeit eindringen lässt, beginnen die winzigen Nadellager zu schleifen. Ich habe U-Joints auseinandergenommen, die innen völlig trocken waren, manchmal nur durch jahrelange Temperaturwechsel, manchmal, weil eine nahegelegene Getriebe- oder Differenzialdichtung undicht war und das Öl das Fett weggespült hat.

Aber es ist nicht immer nur Verschleiß. Stoßschäden sind ein großes Thema. Ein tiefer Schlagloch, das Überfahren eines Bordsteins oder sogar ein kleiner Auffahrunfall kann das U-Joint-Kreuz verbiegen oder die Gabelohren knacken. Ich habe es erlebt. Selbst wenn das Gelenk nicht sofort ausfällt, kann ein solcher Aufprall die gesamte Antriebskette ausrichten und die U-Joints übermäßig belasten, wodurch ihr Ende beschleunigt wird.

Nur eine kurze Anmerkung: Wenn Sie Öl aus Ihrem Getriebe oder Differenzial austreten sehen, ist das ein Dichtungsproblem, kein U-Joint-Problem. Verwechseln Sie das nicht. Das Öl könnte das U-Joint-Versagen verursachen, indem es das Fett wegwäscht, aber die Undichtigkeit selbst ist nicht die Schuld des U-Joints.

Versagen des Mittellagers: Der Untergang des Gummis

Mittellager versagen anders. Ihre Achillesferse ist der Gummipuffer. Mit der Zeit führen Hitze, ständige Vibrationen und die Einwirkung von Streusalz und Chemikalien dazu, dass der Gummi abbaut. Er reißt, er bricht zusammen, er löst sich vom Lager. Sobald dies geschieht, verliert die Antriebswelle ihre Unterstützung und beginnt durchzuhängen. Dies verändert die Winkel der Antriebswelle und belastet die U-Joints sowie die Abtriebswellen von Getriebe und Differenzial zusätzlich.

Ich habe auch vorzeitige CSB-Versagen durch falsche Montage gesehen. Wenn die beiden Hälften einer zweiteiligen Antriebswelle bei der Wiedermontage nicht richtig ausgerichtet sind oder wenn die Lagerhalterung nicht korrekt angezogen wird – oder schlimmer, wenn kein spezielles Ausrichtwerkzeug verwendet wird, wo es erforderlich ist (wie bei vielen BMWs oder Ford F-Serie Lkw) – wird das neue Lager nicht lange halten. Es wird sich in kürzester Zeit selbst vibrieren.

Überspringen Sie niemals den Überprüfungsschritt. Eine schlechte Reparatur kann sich genauso anfühlen wie das ursprüngliche Problem, und dann sind Sie wieder am Anfang. Beim U-Joint-Austausch testen Sie jedes neue Gelenk vor der Wiedereinbau der Antriebswelle von Hand. Es sollte sich reibungslos durch den gesamten Bewegungsbereich drehen, ohne jegliches Klemmen oder Spiel in den Lagerkappen. Sobald die Welle wieder im Fahrzeug ist, überprüfen Sie nochmals Ihre Phasenmarkierungen – sie müssen perfekt übereinstimmen.

Nachdem alles wieder montiert ist, ist ein gründlicher Probelauf unverzichtbar. Das vorherige Klacken, Klicken oder die Vibration sollten vollständig verschwunden sein. Wenn Sie immer noch Geräusche hören oder ein Vibrieren spüren, ignorieren Sie es nicht. Bringen Sie es zurück auf den Hubwagen und überprüfen Sie alles erneut: U-Joint-Festigkeit, CSB-Befestigung und Laufgenauigkeit der Antriebswelle. Bei einem CSB-Austausch verwenden Sie einen Brecheisen (vorsichtig!), um nach vertikalen Bewegungen am Lager zu prüfen. Es sollte stabil sein.

Reden wir über Geld, denn das ist immer ein Faktor. Hier eine grobe Vorstellung, was Sie erwarten können:

Hier ist eine Faustregel, die ich in meiner Werkstatt verwende: Wenn die Kosten für einen kompletten Antriebswellen-Neuaufbau (d. h. mehrere U-Joints und ein CSB) mehr als 50 % des aktuellen Wertes Ihres Fahrzeugs erreichen, ist es oft klüger, eine qualitativ hochwertige generalüberholte Antriebswellenbaugruppe in Betracht zu ziehen. Es kostet vielleicht etwas mehr zu Beginn, aber Sie erhalten eine vollständig ausgewuchtete Einheit mit allen neuen Komponenten, oft mit einer besseren Garantie.
