Also, Ihr glaubt, euer Steuermodul für die Karosserie könnte hinüber sein?

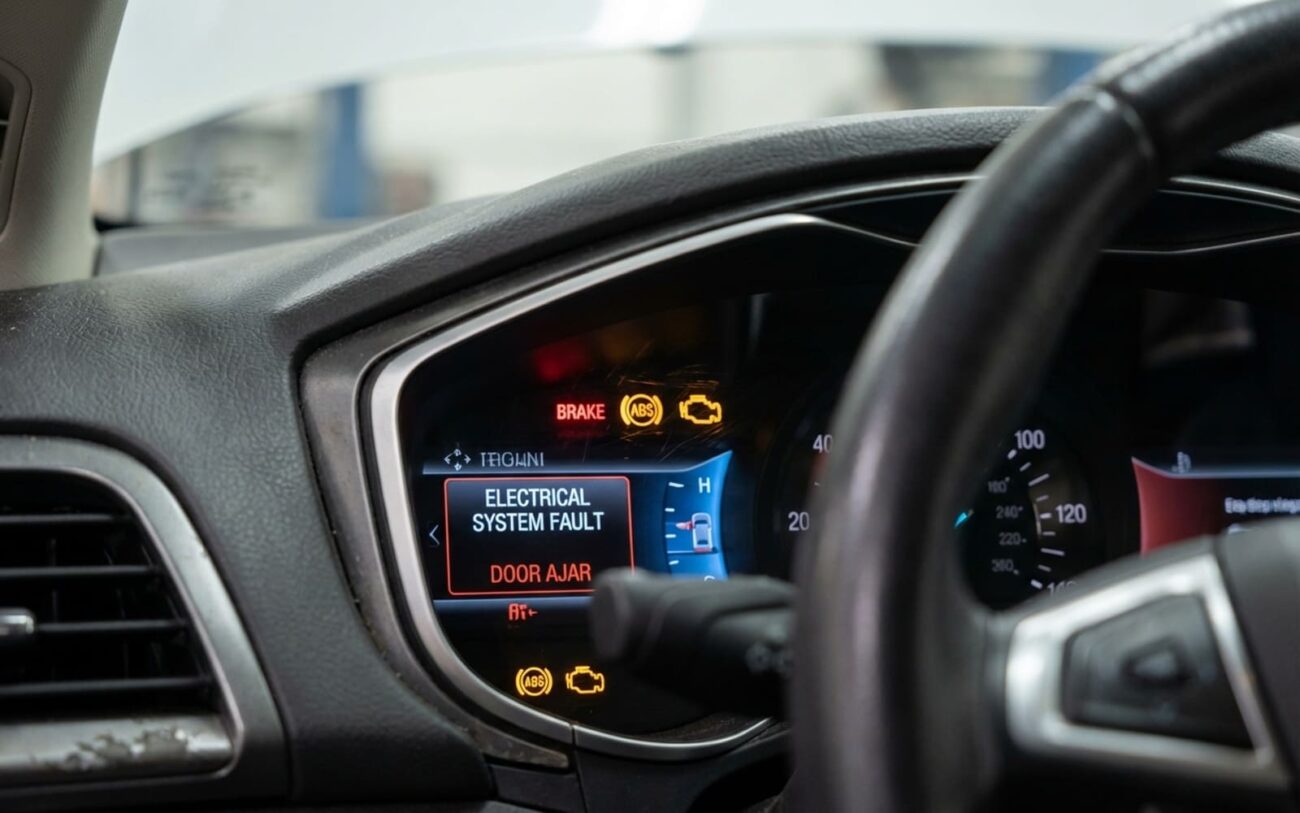

Wenn Sie in Ihr Auto steigen und plötzlich die elektrischen Fensterheber nicht mehr funktionieren, die Türverriegelungen tot sind und die Innenbeleuchtung ausgefallen ist – alles gleichzeitig –, hat es den Anschein, als hätte das gesamte elektrische System aufgegeben. Das ist normalerweise kein kleiner, isolierter Sicherungsdefekt. Es handelt sich um einen systemischen elektrischen Ausfall, der mehrere Komfortfunktionen gleichzeitig betrifft. Das ist eine echte Kopfschmerzgeschichte, und ich sehe das ständig.
In meinen über 25 Jahren als Mechaniker habe ich dieses Muster unzählige Male gesehen. Meistens führt die Spur zu einer einzigen Ursache: dem Steuermodul für die Karosserie (BCM). Stellen Sie sich das BCM als das zentrale Gehirn für alle elektrischen Funktionen Ihres Fahrzeugs vor, die nicht mit dem Motor zusammenhängen. Es ist der Verkehrspolizist, der Strom und Kommunikation für alles steuert – von Fensterhebern und Verriegelungen bis hin zu Beleuchtung, Hupe und sogar den Scheibenwischern. Kurz gesagt: Wenn es nicht direkt mit Motor oder Getriebe zu tun hat, hat das BCM höchstwahrscheinlich damit zu tun.
Status: UNREGELMÄSSIG
Die Analogie
Es arbeitet über das CAN-Bus-Netzwerk des Fahrzeugs wie ein Telefonvermittler und leitet Strom an alles von der Hupe bis zur Innenbeleuchtung weiter.
Erkennen der Anzeichen eines ausfallenden BCM
Der deutlichste Hinweis auf ein BCM-Problem ist der plötzliche, gleichzeitige Ausfall mehrerer Systeme, die keine offensichtliche Verbindung zueinander haben. Wenn Ihre Fernbedienung die Türen nicht mehr entriegelt, die elektrischen Fensterheber nicht funktionieren und die Innenbeleuchtung nicht angeht – aber der Motor startet und läuft einwandfrei –, liegt ein starkes Indiz für ein defektes BCM vor. Besonders auffällig ist dies, wenn das Problem direkt nach einem Batteriewechsel, einem Überbrücken oder einer elektrischen Überspannung auftritt. Ich habe schon unzählige Male gesehen, wie Spannungsspitzen diese Bauteile einfach zerstört haben.
Mein Vorgehen: Ist es wirklich das BCM oder etwas anderes?
Die Diagnose eines BCMs basiert nicht auf Raten, sondern darauf, systematisch alle externen Ursachen auszuschließen, bevor man das Modul selbst als defekt einstuft. Mein Prozess beginnt immer mit den Grundlagen direkt am BCM-Anschluss.
Schritt 1: Stromversorgung, Masse und Sicherungen prüfen
Das ist unverhandelbar. Nehmen Sie Ihr Multimeter und messen Sie direkt am BCM-Anschluss. Sie müssen die konstante Batteriespannung (B+), die zündungsabhängige Spannung und eine solide Masseverbindung überprüfen. Gehen Sie nicht von Annahmen aus. Ich habe schon genug „gute“ Sicherungen gesehen, die tatsächlich durchgebrannt waren, um nur noch eine direkte Prüfung zu vertrauen. Und denken Sie daran: Prüfen Sie alle Sicherungen, die mit dem BCM zusammenhängen, nicht nur die offensichtlichen im Motorraum-Sicherungskasten. Manchmal kann eine scheinbar unwichtige Sicherung die Stromversorgung eines kritischen BCM-Kreises unterbrechen.
Schritt 2: Netzwerkkommunikation prüfen
Ihr Diagnosegerät ist hier Ihr bester Freund. Wenn Sie überhaupt nicht mit dem BCM kommunizieren können, ist das ein großes Warnsignal. Gehen Sie aber noch nicht davon aus, dass das BCM tot ist. Sie müssen das CAN-Bus-Netzwerk selbst prüfen. Messen Sie die Spannung an den CAN-High- und CAN-Low-Leitungen am BCM-Anschluss. Sie sollten etwa 2,5 V bis 3,5 V sehen, und idealerweise verwenden Sie ein Oszilloskop, um die Signalqualität zu überprüfen. Wenn diese Leitungen unterbrochen, kurzgeschlossen oder die Netzwerk-Bias-Spannung gestört ist, kann das BCM nicht kommunizieren – selbst wenn es intern einwandfrei ist.
Schritt 3: Externe Fehlersymptome ausschließen
Hier kommt echte Erfahrung ins Spiel. Die Symptome deuten oft auf das BCM, aber das eigentliche Problem liegt außerhalb. Darauf achte ich:
-
Mehrere Systeme ausgefallen (Strom/Masse/Kommunikation geprüft): Wenn Sie gute Stromversorgung, Masse und Netzwerkkommunikation am BCM haben, aber mehrere Systeme weiterhin nicht funktionieren, deutet das auf einen internen BCM-Ausfall hin – wie eine defekte interne Stromversorgung oder beschädigte Firmware.
-
Phantom- oder unbeabsichtigte Funktionen: Verriegelungen, die sich selbsttätig betätigen, flackernde Lichter, unbeabsichtigte Scheibenwischerbewegungen – das kann ein ausgefallener Ausgangstreiber des BCM sein (z. B. ein MOSFET, der dauerhaft geschlossen ist). Trennen Sie aber zuerst das BCM ab. Wenn die Phantomfunktion aufhört, liegt es wahrscheinlich am BCM. Wenn sie weitergeht (was ich schon gesehen habe), haben Sie einen Kurzschluss gegen Plus oder Masse im Kabelbaum oder einen defekten externen Schalter, der Spannung zurück in den Stromkreis leitet. Wassergeschädigte Türschalter sind dafür berüchtigt.
-
Diagnosegerät zeigt „Keine Kommunikation“: Wie gesagt, prüfen Sie direkt die CAN-Bus-Leitungen. Ein Unterbruch oder Kurzschluss in diesen Leitungen oder der Verlust der Netzwerk-Bias-Spannung verhindert die Kommunikation des BCM. Ersetzen Sie das BCM nicht, bevor Sie die Gesundheit des Netzwerks selbst bestätigt haben.
Ein Hinweis zu „elektrischen Kobolden“:
Sehen Sie, nicht jeder elektrische Fehler ist ein BCM-Problem. Ein Fenster, das langsam hochfährt, hat meist nur einen verschlissenen Motor. Eine Türverriegelung, die klickt, aber nicht einrastet, hat fast immer einen defekten Stellantrieb. Lassen Sie den Begriff „elektrische Kobolde“ nicht zur Ausrede werden, um eine ordnungsgemäße Diagnose zu überspringen. Das ist faul und kostet den Kunden Geld.
Was im BCM tatsächlich ausfällt (aus meiner Werkstattpraxis)
Nachdem ich im Laufe der Jahre Dutzende ausgefallene BCMs am Prüfstand getestet habe, sehe ich immer wieder dieselben Fehlermuster. Am häufigsten ist ein interner Stromversorgungsausfall. Das BCM enthält winzige Spannungsregler und Filterkondensatoren, die die rohe Batteriespannung in stabile 5 V oder 3,3 V für die Logikplatine umwandeln. Mit der Zeit, besonders bei ständigen Temperaturwechseln – und diese Module sitzen oft unter der Armatur nahe der Trennwand, wo es heiß wird – verschleißen diese Elektrolytkondensatoren. Sie trocknen aus, schwellen an und fallen schließlich aus, wodurch ganze BCM-Bereiche ausfallen.
Darüber hinaus habe ich ausgefallene MOSFET-Ausgangstreiber gesehen, die meist für die genannten „Phantom“-Funktionen verantwortlich sind. Manchmal ist es nur beschädigte Firmware, die nach einem Niederspannungsereignis oder einem falschen Überbrücken entstehen kann. Und natürlich kann der Hauptmikrocontroller oder CAN-Controller einfach ausfallen, was zu einer kompletten „keine Kommunikation“-Situation führt.
Ihre Reparaturmöglichkeiten (nachdem das BCM als defekt bestätigt wurde)
Das ist Profi-Gebiet. Ernsthaft.
Am BCM zu arbeiten ist nichts für den Heimwerker. Es erfordert spezielle Diagnosetools, Zugang zur Hersteller-Programmiersoftware und tiefes Verständnis von Fahrzeugnetzwerken. Falsche Vorgehensweisen können Ihr Fahrzeug leicht lahmlegen oder andere Module daran hindern, zu kommunizieren, und aus einem schlechten Zustand einen sehr teuren machen.
Neuprogrammierung & Firmware Nur für Profis
Spezialisierte Platinenreparatur Nur für Spezialisten
Kompletter Modulaustausch
Sicherstellen, dass die Reparatur tatsächlich funktioniert hat
Nach dem Austausch oder der Neuprogrammierung eines BCM können Sie nicht einfach annehmen, dass die Arbeit erledigt ist. Sie müssen die Funktionalität, Kommunikation und eventuelle stromfressende Verbraucher gründlich prüfen, um sicherzustellen, dass die Ursache beseitigt ist und keine neuen Probleme entstanden sind.
Meine Nachreparatur-Prüfliste
-
Jede Funktion testen: Bedienen Sie jede einzelne Funktion, die das BCM steuert – Fensterheber, Verriegelungen, Innenbeleuchtung, Hupe, Scheibenwischer – sowohl mit den physischen Schaltern als auch mit der Fernbedienung. Wiederholen Sie dies mehrmals. Lassen Sie nichts aus.
-
Kommunikation prüfen: Schließen Sie Ihr Diagnosegerät an. Es sollte anzeigen, dass das BCM online ist und kommuniziert. Wichtig: Prüfen Sie auf verbleibende U-Codes (wie U0100 oder U0140), die auf einen Kommunikationsfehler hinweisen. Löschen Sie alle Fehlercodes und scannen Sie erneut.
-
Parasitären Stromverbrauch prüfen: Das ist entscheidend. Ein defektes BCM kann manchmal eine Batterieentladung verursachen. Messen Sie den Stromverbrauch am Batterieklemmenanschluss, nachdem das Fahrzeug 30–90 Minuten „geschlafen“ hat (je nach Marke/Modell). Er sollte typischerweise unter 50 Milliampere liegen. Wenn er höher ist, haben Sie noch ein Problem.
Kosten abwägen und die Entscheidung treffen
Sprechen wir über Geld. Ein BCM-Austausch, inklusive Modul und professioneller Programmierung, kostet typischerweise zwischen 800 und 1.500 $. Das ist normalerweise die zuverlässigste Lösung, mit einer Erfolgsquote von deutlich über 95 %, wenn es richtig gemacht wird. Das Hauptrisiko hierbei ist eine falsche Programmierung, die Ihr Fahrzeug komplett lahmlegen kann, wenn es nicht von jemandem gemacht wird, der weiß, was er tut.
Die spezialisierte Reparatur der Leiterplatte ist eine günstigere Option, meist im Bereich von 300 bis 600 $. Die Erfolgsquote ist jedoch niedriger, etwa 60–80 %, und es besteht immer die Gefahr von verborgenen Schäden oder einem erneuten Ausfall in der Zukunft. Es ist ein Risiko, aber manchmal notwendig bei älteren Fahrzeugen, bei denen ein kompletter Austausch zu kostspielig wäre.
Meine Faustregel? Wenn die Gesamtkosten der Reparatur 40 % des aktuellen Marktwerts des Fahrzeugs erreichen, stehen Sie vor einer ernsthaften Entscheidung. Bei älteren Autos mit bekannten BCM-Problemen (wie manche frühen GM-Modelle oder bestimmte Ford-Trucks, bei denen ich BCM-Ausfälle zu oft gesehen habe) garantiert selbst ein erfolgreicher Austausch nicht langfristige Zuverlässigkeit. Sie müssen sich fragen, ob es sich lohnt, so viel Geld zu investieren, oder ob es Zeit ist, etwas Neueres in Betracht zu ziehen.
Wie man diesen Ärger in Zukunft vermeidet
Präventionstipps aus der Werkstatt
Es ist keine Raketenwissenschaft, aber ein paar Dinge helfen wirklich. Erstens: Halten Sie Ihr Ladesystem gesund. Eine schwache Batterie oder ein ausfallender Lichtmaschine belasten die internen Spannungsregler im BCM. Zweitens: Schützen Sie vor Wassereintritt. Prüfen Sie regelmäßig Ihre Schiebedachabläufe und Windschutzscheiben-Dichtungen – Wasser ist der Feind der Elektronik, und ich habe BCMs gesehen, die durch einen einfachen verstopften Ablauf ruiniert wurden. Drittens: Seien Sie vorsichtig mit billigen Nachrüstzubehörteilen, die an BCM-gesteuerte Stromkreise angeschlossen werden. Sie können Rückstrom erzeugen, Netzwerkstörungen verursachen oder einfach zu viel Strom ziehen – alles Faktoren, die letztlich Ihr BCM zerstören können.
