Wie Sie erkennen, ob Ihr Kugelgelenk defekt ist: Spiel, Quietschen und Klappern

Hören Sie, wenn Ihre Vorderachse Geräusche wie Klappern, Quietschen oder Knarren von sich gibt, sobald Sie über eine Unebenheit fahren oder das Lenkrad einschlagen, dann beschwert sie sich nicht einfach nur. Sie warnt Sie ernsthaft. In den meisten Fällen weist dieses Geräusch direkt auf ein defektes Kugelgelenk hin. Das sind keine gewöhnlichen Verschleißteile; es handelt sich um kritische Sicherheitskomponenten Ihrer Fahrwerksfederung. Im Gegensatz zu anderen Teilen, die noch eine Weile weiterlaufen können, ist ein defektes Kugelgelenk ein katastrophaler Ausfall, der nur darauf wartet, zu passieren. Ich habe schon viel zu viele Fahrzeuge auf dem Abschlepper hereinkommen sehen, nachdem jemand beschlossen hatte, „noch eine letzte Fahrt“ zu machen, nur um dann zu erleben, wie das Rad unter die Radkappe klappte. Es ist hässlich, gefährlich und völlig vermeidbar.

Also kommen wir zur Sache. Ich werde Ihnen genau erklären, was diese Geräusche bedeuten, wie ich in meiner Werkstatt ein defektes Kugelgelenk identifiziere, wie Ihre Reparaturmöglichkeiten wirklich aussehen und was Sie tun können, um dieses Chaos zu verhindern. Denn wenn es um Ihre Lenkung und Ihr Fahrwerk geht, ist Raten nicht nur riskant – es ist schlichtweg dumm.

Ein Ausfall von Kugelgelenken folgt meist einem ziemlich vorhersehbaren Muster an Symptomen. Der Trick besteht darin, ihn frühzeitig zu erkennen, bevor er zu einem echten Problem wird. Hier ist, worauf ich achte und höre, und wie ich sicherstelle, dass es wirklich das Kugelgelenk ist und nicht etwas anderes.

Übermäßiges Spiel oder ein „schwimmendes“ Gefühl

Dies ist wahrscheinlich das deutlichste Anzeichen. Sie bemerken vielleicht, dass Ihre Lenkung undeutlich reagiert oder ein Vibrieren durch das Lenkrad spüren, besonders bei Autobahngeschwindigkeit. Manchmal fühlt es sich an, als würde das Fahrzeug über unebenen Untergrund „schwimmen“. Das liegt daran, dass das Kugelgelenk zu viel Bewegung zulässt.

Um dies zu prüfen, hebe ich die Vorderseite des Fahrzeugs sicher an, wobei ich darauf achte, den unteren Querlenker abzustützen – niemals das Kugelgelenk selbst oder die Lenkungsgabel. Wenn das Rad in der Luft hängt, greife ich fest am Reifen an den Positionen 6 und 12 Uhr und bewege es kräftig nach oben und unten. Jedes Klappern oder Bewegung, die Sie spüren, besonders wenn Sie sehen können, wie sich ein Spalt zwischen Querlenker und Lenkungsgabel öffnet und schließt, ist ein sicheres Zeichen für ein defektes Kugelgelenk. Radlager oder Querlenkerbuchsen können manchmal ähnliche Symptome verursachen, daher höre ich hier nicht auf. Wenn ich Spiel vermute, entferne ich oft das Rad und verwende einen Brecheisen unter dem Querlenker direkt am Kugelgelenk. Ich übe Druck nach oben aus und beobachte gleichzeitig das Gelenk. Sichtbares Spiel oder Klappern bestätigt den Verschleiß. Für absolute Präzision verwende ich ein Messuhreninstrument, das ich am unteren Querlenker ansetze und auf die Gabel ausrichte. Wenn ich mehr als etwa 0,050 Zoll (das sind 1,27 mm) Bewegung messe, ist es Zeit für ein neues Gelenk.

Quietschen oder Knarren bei niedrigen Geschwindigkeiten

Ein weiteres klassisches Symptom. Es ist dieses trockene, metallische Knarren, das Sie hören, wenn Sie langsam im Parkhaus lenken oder über eine Bordsteinkante fahren. Es entsteht, weil der Kugelbolzen in seiner Buchse reibt, da er seine Schmierung verloren hat – denken Sie an ein altes, ungeöltes Türscharnier. Stoßdämpferlager oder Stabilisatorverbindungen können ähnliche Geräusche verursachen, aber Ort und Zeitpunkt helfen meist, die Quelle einzugrenzen. Wenn das Geräusch am äußeren Rand der Aufhängung am lautesten ist und nur beim Lenken auftritt, ist das Kugelgelenk ein starker Verdächtiger.

Zur Bestätigung verwende ich mein Mechaniker-Stethoskop (oder im Notfall einen langen Schraubendreher) als Hörsonde. Ein Helfer lenkt langsam von Seite zu Seite, während das Fahrzeug auf ebenem Boden steht. Das Geräusch ist am lautesten, wenn die Sonde das Kugelgelenkgehäuse oder die Gummikappe berührt. Wenn das Geräusch der Bewegung des Gelenks folgt, haben Sie den Schuldigen gefunden.

Deutliches Klappern oder Schlagen über Unebenheiten

Dieses Symptom bringt die meisten Leute in die Werkstatt – und zu Recht. Es ist ein scharfes, metallisches „Klack“, das Sie durch die Bodenwanne oder das Lenkrad spüren, wenn Sie über ein Schlagloch oder eine Bodenwelle fahren. Was hier passiert: Der Kugelbolzen rattert in seiner abgenutzten Buchse und verliert kurzzeitig Kontakt, bevor er wieder zurück in die Buchse schlägt. Das Problem ist, dass andere Teile wie Spurstangenenden, Stabilisatorstangen oder sogar Stoßdämpferlager fast identische Geräusche verursachen können. Daher kann man sich nicht nur auf das Geräusch verlassen; man muss physische Tests durchführen.

Bei Klappern führe ich einen sogenannten „trockenen Parktest“ durch. Mit abgestelltem Motor und stehendem Fahrzeug lässt ein Helfer das Lenkrad schnell von links nach rechts bewegen, etwa ein Viertelumdrehung in jede Richtung. Ich lege meine Hand fest auf das Kugelgelenkgehäuse – wenn ich dort ein deutliches Schlagen oder Vibrieren spüre, hat das Gelenk übermäßiges Spiel. Eine sichtbar beschädigte oder aufgerissene Gummikappe bestätigt zusätzlich, was ich fühle.

Ungewöhnlicher Reifenverschleiß

Dies zeigt sich meist erst später. Sobald genug Spiel im Kugelgelenk vorhanden ist, beginnt es, Ihre Spur- oder Sturzwinkel zu verändern. Sie sehen dann Muldenbildung, Fasernbildung oder ungleichmäßigen Verschleiß an den inneren oder äußeren Kanten der Reifenprofile. Nun, Spurprobleme können viele Ursachen haben, aber wenn Sie bereits Ausrichtungen durchführen ließen und die Reifen trotzdem ungewöhnlich abnutzen, besonders nach einigen Kilometern, führt dies oft auf verschlissene Fahrwerksgelenke wie Kugelgelenke oder Querlenkerbuchsen zurück.

Zu verstehen, warum diese Teile ausfallen, hilft nicht nur bei der Diagnose, sondern auch, um zukünftige Probleme zu vermeiden. Es ist selten nur „Verschleiß“; meist gibt es eine Abfolge von Ereignissen, die zum Ausfall führen.

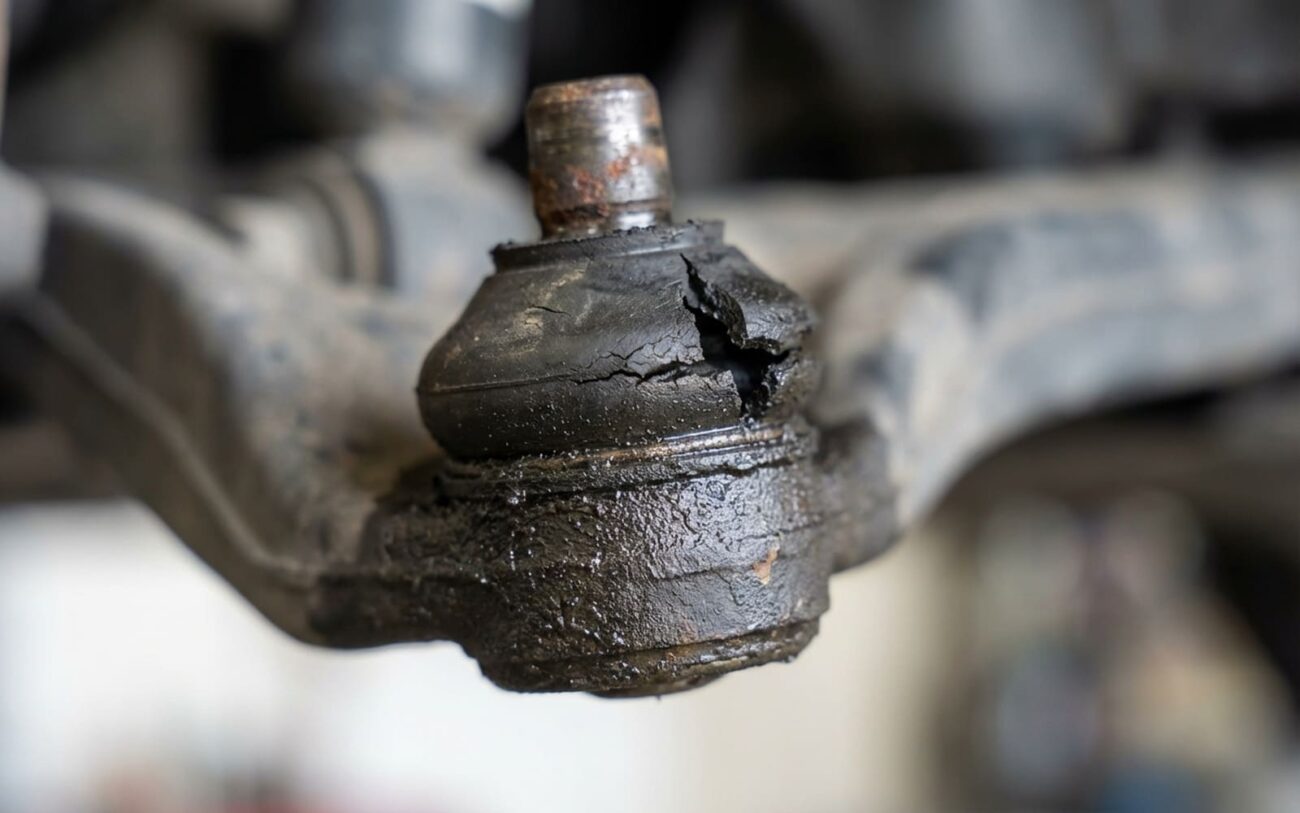

Meiner Erfahrung nach beginnt die Ursache fast immer mit einem defekten Staubmantel oder einer defekten Dichtung. Diese Gummikappe oder thermoplastische Abdeckung ist die erste Verteidigungslinie des Gelenks. Sie soll das Fett innen halten und Schmutz sowie Feuchtigkeit von der Straße draußen halten. Sobald sie reißt, platzt oder punktiert wird – durch Alter, Straßenschmutz oder sogar unsachgemäße Montage – ist es vorbei. Wasser und Schmutz dringen ein, das Fett wird ausgewaschen oder zersetzt sich, und die internen Gleitflächen sind ungeschützt. Ich sehe das ständig, besonders in Gegenden mit Streusalz oder bei Fahrern, die viel auf holprigen, unbefestigten Straßen unterwegs sind.

Sobald Verunreinigungen eindringen, beschleunigt sich der Verschleiß der Gleitflächen rasant. Der Kugelbolzen und die Buchse sollen reibungsarm und mit minimalem Spiel drehen. Ohne Schmierung beginnen sie jedoch ungleichmäßig zu verschleißen, was Spiel verursacht. Das ist das Spiel, das Sie bei der Prüfung spüren. Komisch, ein Kugelgelenk kann eine Woche lang perfekt funktionieren und dann plötzlich gefährlich locker sein, sobald das Schutzfett vollständig verschwunden ist.

In rauen Umgebungen wird Korrosion zu einem großen Faktor. Rost kann das Gelenk blockieren, es steif und laut machen oder sogar das Metall regelrecht auffressen, bis der Bolzen schwach wird und bricht. Ich habe Gelenke ausgebaut, bei denen der Bolzen fast vollständig durch innere Korrosion durchgeschnitten war, und von außen war das nicht erkennbar, weil die Abdeckung noch intakt wirkte. Deshalb reicht eine Sichtprüfung nicht immer aus.

Materialermüdung oder Bruch ist unter normalen Bedingungen ziemlich selten, kann aber nach einem harten Aufprall auftreten – zum Beispiel, wenn man mit hoher Geschwindigkeit gegen einen Bordstein fährt. Ein beschädigtes Gelenk mag noch eine Weile halten, aber es wird plötzlich unter Belastung versagen. Und noch ein Hinweis: Bei älteren oder hochlaufleistungsfähigen Fahrzeugen, besonders bestimmten Modellen mit Ecotec- oder K-Serie-Motoren, gab es Probleme mit vorzeitigem Gelenkverschleiß aufgrund von Herstellungsfehlern oder schwächerer Metalllegierung in den Querlenkern. Wenn Sie frühzeitigen Ausfall bemerken, lohnt es sich, nachzuprüfen, ob es Servicebulletins (TSBs) des Herstellers für Ihr Fahrzeug gibt. Ihr Händler oder eine gute Reparaturdatenbank kann Ihnen normalerweise Auskunft geben.

Ach, und noch eines, das ich immer sage: Eine verschlissene Querlenkerbuchse ist kein Kugelgelenkausfall, auch wenn beide oft am selben Bauteil sitzen. Sie verschleißen unabhängig voneinander und müssen separat geprüft werden. Lassen Sie sich nicht von einer Werkstatt weismachen, es sei dasselbe.

Wie Sie ein defektes Kugelgelenk reparieren, hängt wirklich von der Konstruktion Ihres Fahrzeugs, der Art des Gelenks und ehrlich gesagt, wie weit der Schaden fortgeschritten ist. Nicht alle Reparaturen sind gleichwertig, und definitiv nicht alle sind für Heimwerker geeignet.

1. Das eingeprägte Kugelgelenk

Einige Fahrzeuge, oft ältere Modelle oder bestimmte Trucks, verwenden Kugelgelenke, die in den Querlenker eingepresst sind. Es ist technisch möglich, nur das Gelenk auszutauschen, aber für die meisten Heimwerker wird es hier schwierig. Sie benötigen ein robustes Kugelgelenk-Abzieh- und Montagewerkzeug (wie ein OTC- oder Pacer-Set) oder Zugang zu einer hydraulischen Presse und die Fähigkeit, es zu entfernen und einzubauen, ohne die Bohrung des Querlenkers zu beschädigen. Wenn das Gelenk nicht perfekt gerade eingepresst wird, verklemmt es sich oder versagt vorzeitig. Für erfahrene Heimwerker kann es machbar sein, den gesamten Querlenker zu entfernen und auf der Werkbank zu arbeiten, aber spezielle Werkzeuge sind trotzdem nötig. Und immer, immer verwenden Sie neue Befestigungsteile und ziehen Sie alles gemäß Herstellervorgabe an. Zum Beispiel benötigt die Mutter des unteren Kugelgelenks eines Honda Civic normalerweise etwa 47–53 ft-lbs, plus eine zusätzliche Drehung, um den Splint auszurichten. Aber Sie müssen dies unbedingt mit dem Werkstatthandbuch Ihres Fahrzeugs bestätigen.

2. Die vormontierte Querlenkereinheit

Dies ist das, was ich bei den meisten modernen Pkw sehe. Das Kugelgelenk ist bereits in einer kompletten Querlenkereinheit vormontiert. Dadurch wird die Arbeit viel DIY-freundlicher, wenn Sie die richtigen Werkzeuge und Sicherheitsausrüstung haben. Sie lösen einfach den alten Arm und tauschen ihn gegen den neuen aus. Hochwertige Marken wie Moog oder Mevotech bieten hervorragende OE+ Qualität. Sie benötigen Wagenheber, Unterstellböcke, einen Ratschenschlüssel, einen Drehmomentschlüssel und einen Steckschlüsselsatz. Zum Beispiel wird der untere Querlenkerbolzen eines Toyota Camry 2016 typischerweise mit 123 ft-lbs angezogen, und die Kugelgelenkmutter mit 83 ft-lbs. Wichtiger Punkt: Sie müssen danach eine Vorderradvermessung durchführen lassen. Wenn Sie diese Schrauben lösen, verändern sich unweigerlich Ihre Sturz- und Spurwinkel, was zu Reifenverschleiß und schlechtem Fahrverhalten führt.

3. Das stark verrostete oder festgerostete Gelenk

Wenn der Kugelbolzen im Lenkhebel festgerostet ist, ist dies ein Job für Profis. Es zu erzwingen mit Hammer oder Gabel kann leicht den Lenkhebel oder das Radlager beschädigen. In meiner Werkstatt verwenden wir manchmal Hitze und spezielle Abzieher, aber auch dann besteht immer ein Risiko. Ein misslungener Ausbau kann aus einer Reparatur im zweistelligen Bereich schnell einen fünfstelligen Albtraum machen, wenn Sie am Ende einen neuen Lenkhebel, ein neues Radlager oder sogar einen ABS-Impulsring benötigen. Machen Sie sich hier nicht selbst an, es sei denn, Sie wissen genau, was Sie tun, und haben die richtige Ausrüstung.

Einfach alles wieder zusammenzuschrauben ist noch nicht das Ziel. Sie müssen unbedingt überprüfen, ob die Reparatur sicher und korrekt durchgeführt wurde. So mache ich es jedes Mal.
